Node-REDでできること part4 (自作ノード編)

はじめに

やりたいこと

• Node-REDでどんなことがどこまでできるのかを調べる
• part4(自作ノード編)では、ノードを自作する方法を検証しました
• 今回はchoiceというランダムにくじを引く機能ノードを作成します
  • ローカルインストールのみを行い、ライブラリへの公開は行いません

Node-REDのまとめ記事

• Node-RED系の記事のまとめ

参考にさせて頂いた記事

• Node-REDのノードをつくる手順
• Node-RED日本ユーザ会:はじめてのノード開発

動作環境

• OS : CentOS Linux release 7.5.1804 (Core)
• Node-RED : v0.19.5
• docker : 18.09.1
  • Node-REDイメージ : nodere/node-red-docker (IMAGE ID/d4f07b39b24d)
  • Dockerを使いますが、ホストに立てても大丈夫かと思います。

免責事項

• 検証をして確実と思われる情報を載せておりますが、誤っている可能性もゼロではないので、参考程度にご利用ください
• 本来はコードと実行結果のコンソールログも載せるべきなのですが、数と量が多いので、一旦は画面イメージまでとさせてください。

調査結果

ローカルインストールの流れ

1. settings.jsに読み込むノード用フォルダを追記する
2. オリジナルノード用にhtmlとjsファイルを作成する
3. Node-REDを再起動する

settings.jsの設定

• 以下の設定ファイルの個所にノード用フォルダを追加する

// settings.js
// XXXにノード用フォルダのパスを記載する

// Node-RED scans the `nodes` directory in the install directory to find nodes.
// The following property can be used to specify an additional directory to scan.
nodesDir: 'XXX',

新規ノードの作成

htmlファイル

• 外見や入出力のポートの数、ヘルプのメッセージを決める

<script type="text/javascript">
    RED.nodes.registerType('Choice',{
        category: 'function', //functionノードとして登録
        color: '#a6bbcf', // 色
        defaults: {
            name: {value:""} // プロパティ
        },
        inputs:1, // 入力端子数
        outputs:1, // 出力端子数
        icon: "file.png", // アイコン
        label: function() {
            return this.name||"Choice"; // ラベル
        }
    });
</script>

<script type="text/x-red" data-template-name="Choice">
    <div class="form-row">
        <label for="node-input-name"><i class="icon-tag"></i> Name</label>
        <input type="text" id="node-input-name" placeholder="Name">
    </div>
</script>

<script type="text/x-red" data-help-name="Choice">
    <p>くじを引く</p> // ヘルプのメッセージ
</script>

jsファイル

• 処理の実体を記述する

module.exports = function(RED) {
    function ChoiceNode(config) { //関数の定義
        RED.nodes.createNode(this,config);
        var node = this;
        this.on('input', function(msg) {　// インプットに対応するイベント
	// ここからくじ引きのロジックの本体
	var result = "???"
	var val = Math.floor( Math.random() * 4);
	switch (val){
	case 0:
	     result = "はずれ";
	     break;
	case 1:
	     result = "10点が当たりました"
	     break;
	case 2:
	     result = "50点が当たりました"
             break;
	case 3:
	     result = "100点が当たりました"
	     break;
	default:
     	     result = "はずれ";
	     break;
	}
	    msg.payload = result;
            node.send(msg);
        });
    }
    RED.nodes.registerType("Choice",ChoiceNode); // イベントの登録
}

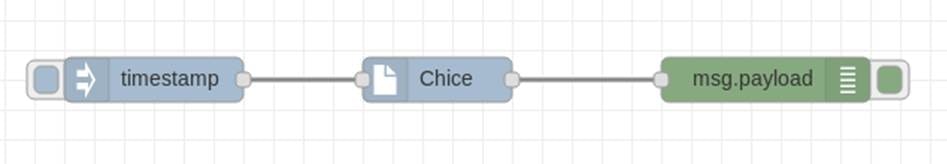

画面イメージ
