RasPBX（ひかり電話のマイナンバーとFAX対応）

はじめに

• RasPBX の導入（ひかり電話編）以来、通話はひかり電話、FAX はIP 電話サービスと使い分けてきました
• 今回、フレッツからの転用（PPPoE から IPv4 over IPv6 への切り替え）に伴い、FAX の見直しが必要になりました

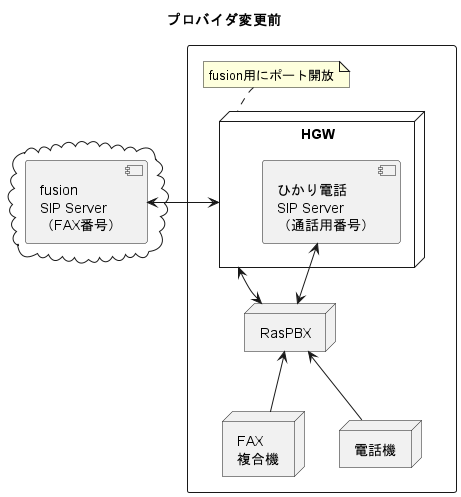

  • FAX番号を提供しているfusionのためにポート開放していましたが、IPv4 over IPv6によりポート開放が不可となりました


---

IP 電話サービスからの移行

• いくつか検討しましたが、FAX 用のひかり電話番号を追加（マイナンバー）することにしました。

  1. メッセージプラス

     • 月額 1,045 円、年払いで 10,450 円
     • メリットは一番面倒がないところ

  2. PPPoE を併用

     • HGW 配下に設置したルータで PPPoE 接続を行う
     • メリットは追加料金がかからないところ
     • 二重ルータ構成になるなど、ネットワーク構成が複雑になるのがデメリット

  3. ひかり電話のマイナンバー（ 採用した方法）

     • 月額 110 円
     • SIP サーバが LAN 内にあるため、ルータのポート開放が不要

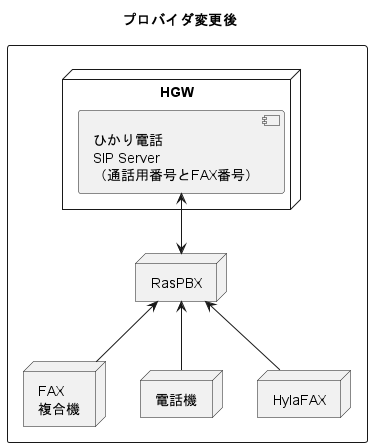

     • 変更後の構成


---

RasPBXの設定

• 基本的にRasPBX の導入（ひかり電話編）と同じ
  • 追加番号に対するアウトバウンドルート／インバウンドルート／着信グループを追加

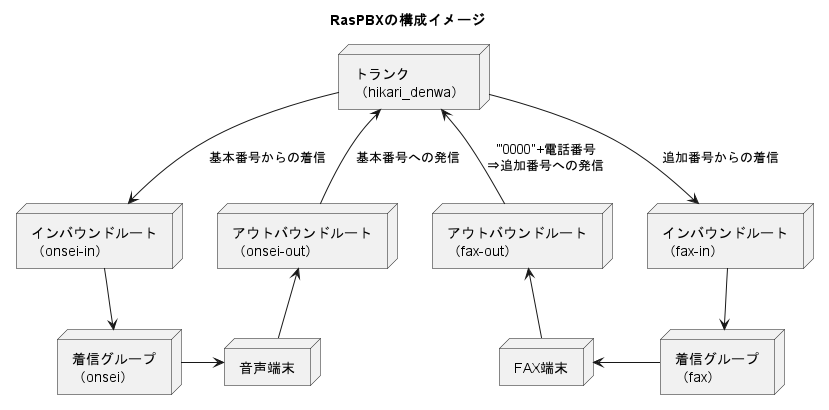

  • 構成イメージは、こんな感じ


---

• トランク



---

• アウトバウンドルート
  • 基本番号


  • 追加番号



---

• インバウンドルート
  • 基本番号

  • 追加番号


---

• 着信グループ
  • 内線202と内線203は音声用、 内線150はFAX用



---

• 発信番号を指定できるように
  • extensions_custom.conf に追記（PPIヘッダで発信番号を指定する）

  [macro-dialout-trunk-predial-hook]
  exten => s,1,Set(HASH(_SIPHEADERS,P-Preferred-Identity)=<sip:${CALLERID(num)}@ntt-east.ne.jp>)
  exten => s,n,MacroExit()


---

HylaFAX

• FAX が使えるプリンタ複合機を使用していましたが、HylaFAXをインストールしてみました。（ラズパイのみで FAX 送受信可能）
• また、Postfixをインストールし、FAX 受信時にメールを送信するように設定しています
  • 色々な smtp サーバを試行錯誤しましたが、結局 Gmail にしました

ssh コンソール操作

• FAX 送信

  sendfax -n -d <送信先電話番号> <送信ファイル>


• FAX 送信確認

  faxstat -s


• FAX 受信確認

  faxstat -r


ブラウザ操作

• ssh 接続してコマンド操作するのが面倒なので、REST API 化しました
  • fax_apiをGitHubで公開しています

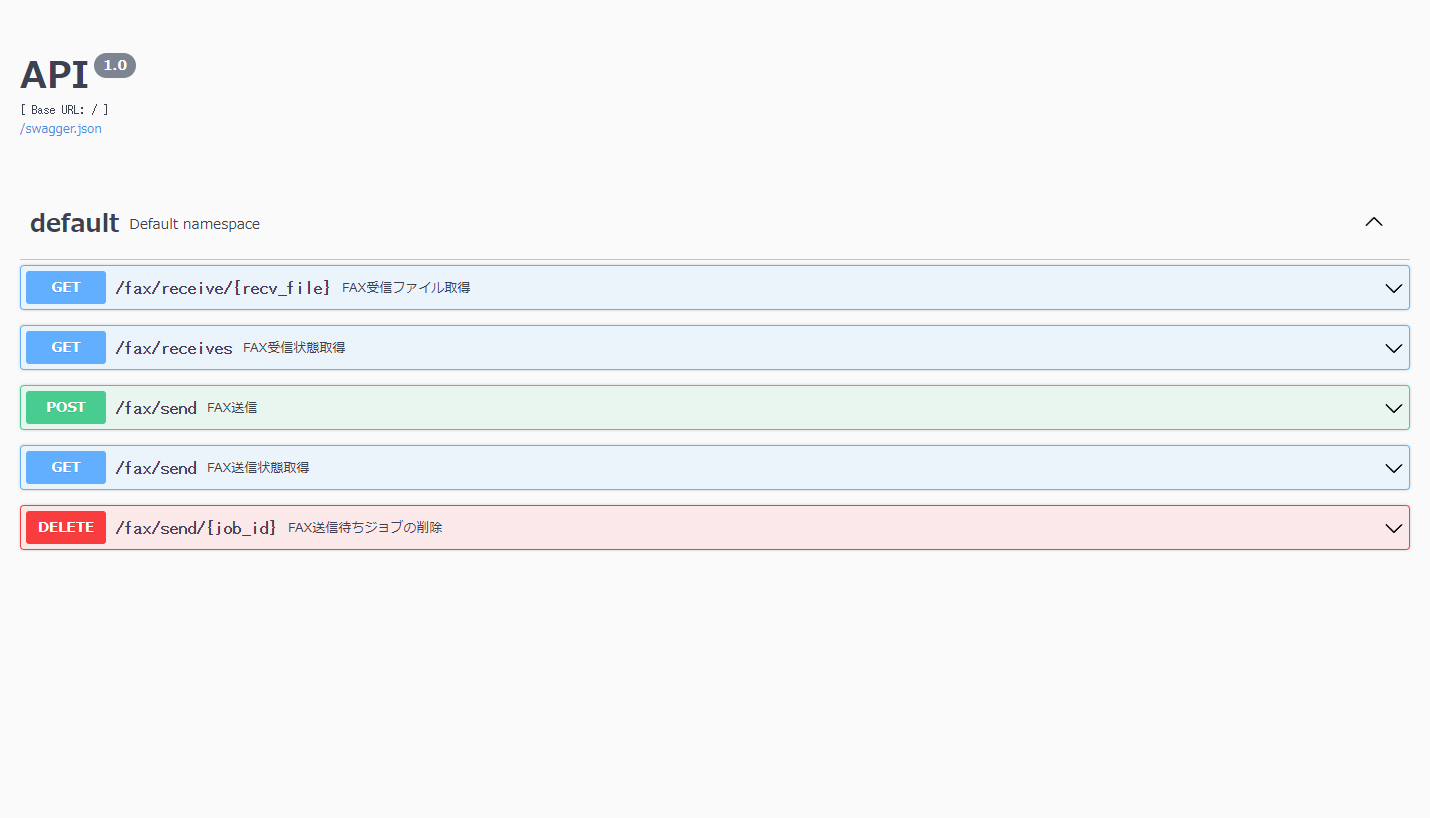

  • ブラウザ上の SwaggerUI から操作できます

• 簡易なものですが、フロントエンドを作成しました
  • fax_appをGitHubで公開しています

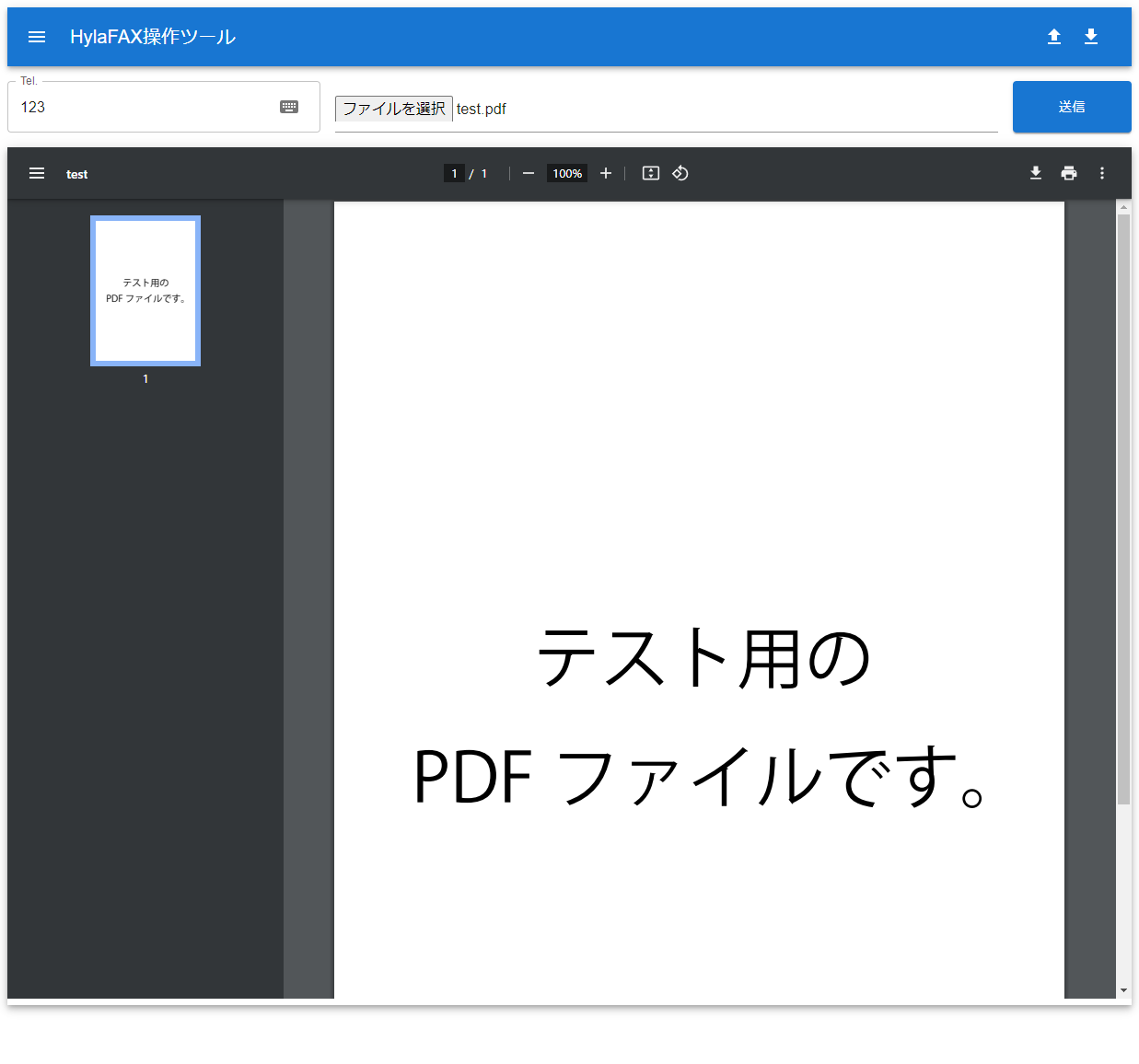

  • FAX送信画面

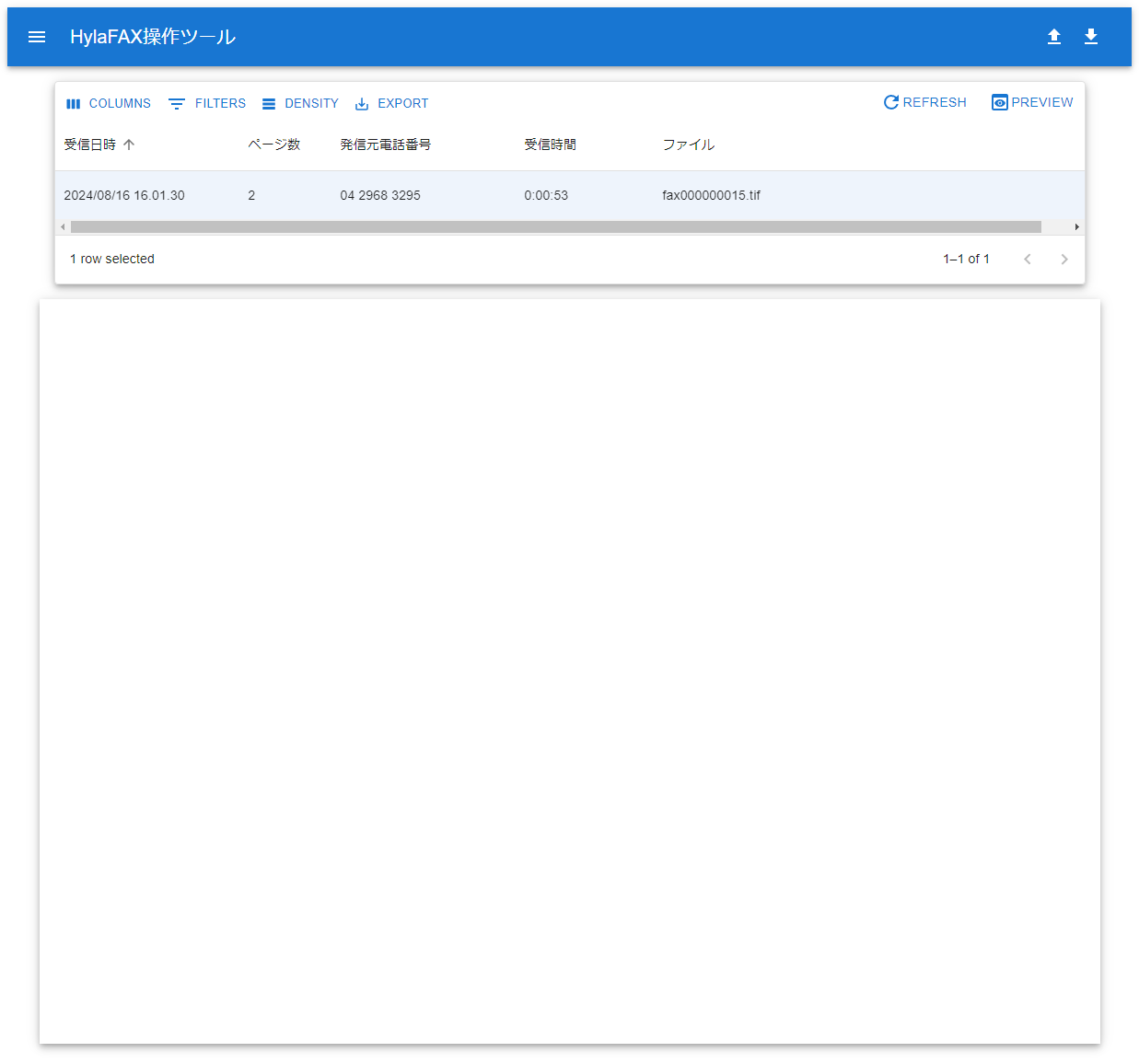

  • FAX受信画面
