Raspberry PiにBME280とMH-Z19Eを乗せて自宅の環境モニタリングシステムを作った

Posted at 2025-09-25

はじめに

ものすご～～く今さら感はありますが、自宅の環境モニタリングシステムをラズパイで作ってみました。
influxdbとgrafanaを利用してダッシュボードも作ってみました。

使用したパーツたち

BME280

ボッシュのBME280を搭載した温湿度・気圧センサーモジュールです。
頭痛持ちなので、気圧もモニタリングしたくてこれを選びました。
5Vモデルで、I²Cに対応しています。

MH-Z19E

NDIR方式のCO2センサーです。
シリアル/PWMに対応しています。
今回はシリアル通信です。
動作電圧が5V±0.1Vらしいので、ちょっと使いづらいかもしれません。

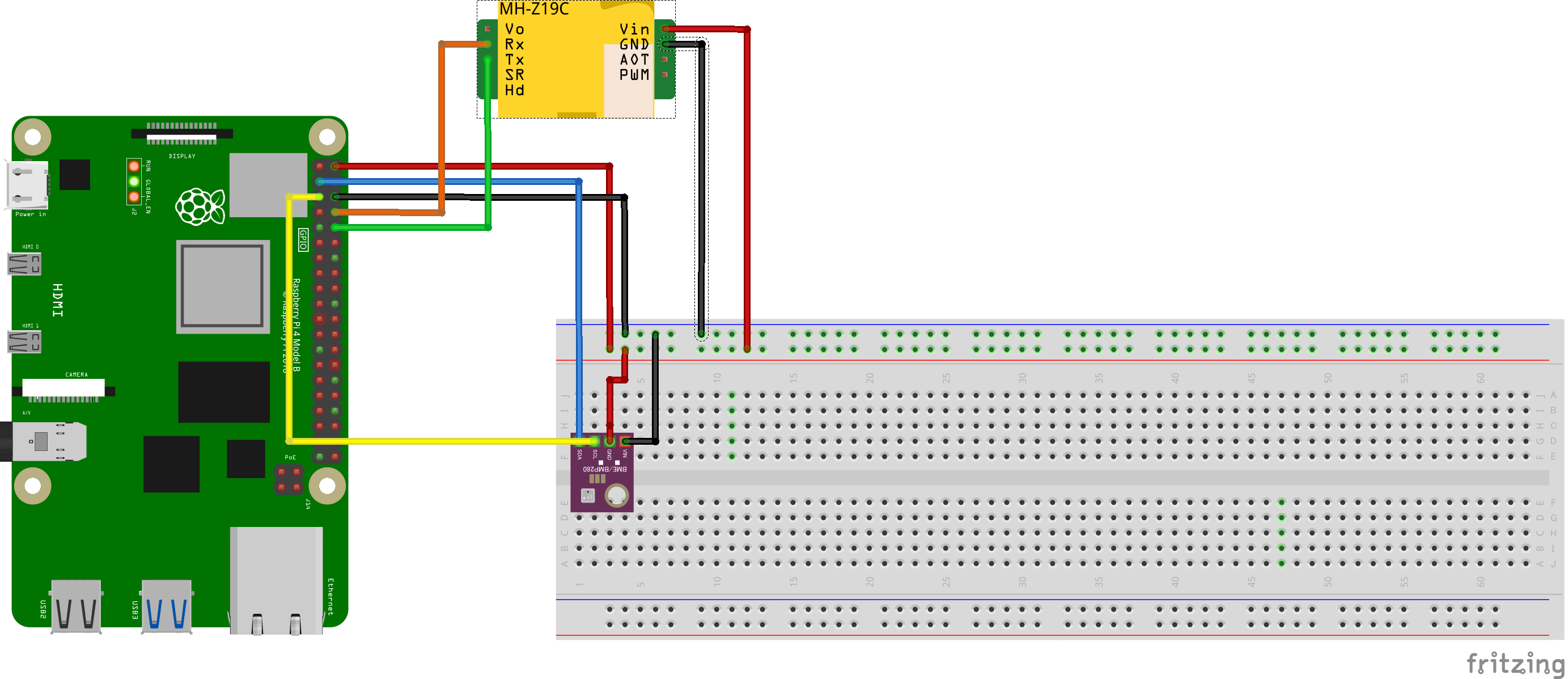

配線図

コード

Githubにあります。

センサー値取得

from datetime import datetime
from modules.altitude_handler import calculate_altitude_hypsometric
from modules.influx_handler import write_to_influxdb
from modules.disconfort_handler import disconfort_calculate
import adafruit_bme280
from modules.mhz19e_handler import MHZ19E

def read_sensor_data(bme280_sensor, co2_sensor, api):
    """センサーからデータを読み取り、表示し、InfluxDBに送信する。"""
    try:
        # CO2濃度の読み取り
        co2_ppm = 500.00  # デフォルト値
        if co2_sensor:
            co2_reading = co2_sensor.read_co2()
            if co2_reading is not None:
                co2_ppm = co2_reading
            else:
                print("警告: MH-Z19からデータを読み取れませんでした。デフォルト値を使用します")

        # BME280からすべてのデータを読み取り
        if bme280_sensor:
            try:
                temperature = bme280_sensor.temperature
                humidity = bme280_sensor.relative_humidity
                pressure = bme280_sensor.pressure
                altitude = bme280_sensor.altitude
            except Exception as e:
                print(f"エラー: BME280からデータを読み取れませんでした: {e}")
                raise Exception("BME280が利用できません")
        else:
            raise Exception("BME280が利用できません")

        # 不快指数の計算
        disc_value = disconfort_calculate(temperature, humidity)

        # 気圧高度補正の計算
        corrected_altitude = calculate_altitude_hypsometric(bme280_sensor.sea_level_pressure, pressure, temperature, humidity)

        # ここはなくてもいい
        print(
            f"[{datetime.now().strftime('%Y-%m-%d %H:%M:%S')}] "
            f"温度: {temperature:.2f} ℃, "
            f"湿度: {humidity:.2f} ％, "
            f"CO2濃度: {co2_ppm:.2f} ppm, "
            f"気圧: {pressure:.2f} hPa, "
            f"センサー高度: {altitude:.2f} m, "
            f"補正高度: {corrected_altitude:.2f} m, "
            f"(海面気圧補正値: {bme280_sensor.sea_level_pressure:.2f} hPa)"
        )

        write_to_influxdb(api, temperature, pressure, humidity, disc_value, co2_ppm)

    except (OSError, RuntimeError) as e:
        print(f"センサーからの読み取りエラー: {e}")

BME280もMH-Z19もメソッドかインスタンスで扱えるので、とても楽です。

不快指数

不快指数も求めています。

def disconfort_calculate(temp: float, humidity: float)-> float:
    disc_value = 0.81 * temp + 0.01 * humidity * (0.99 * temp - 14.3) + 46.3
    return disc_value

高度測定について

せっかく気圧センサーがあるので、高度を計ってみようということで高度計算コードも入っています。
それっぽい精度が出ればよかったので、地点を変えての比較計測などはしていません。
仕組みとしては、こんな感じです。

気圧高度

アメダスの海面規正気圧を0mとし、対数気圧高度式を利用してそこそこ精度が出るようにしています。

h = \frac{R_d \times T_v}{g_0} \ln\left(\frac{P_0}{P}\right)

パラメータ

h: 高度 (m)
R_d: 乾燥空気の気体定数 (287.058 J/(kg·K))
T_v: 仮想温度 (K)
g₀: 重力加速度 (9.80665 m/s²)
P₀: 海面気圧 (hPa)
P: 測定地点の気圧 (hPa)

仮想温度の計算

湿度の影響を考慮した仮想温度を計算：

def calculate_virtual_temperature(temperature_c, relative_humidity_pct, pressure_hpa):
    # 飽和水蒸気圧の計算（テテンスの式）
    es = 6.1078 * (10 ** ((7.5 * temperature_c) / (237.3 + temperature_c)))

    # 実際の水蒸気圧
    e = es * (relative_humidity_pct / 100.0)

    # 混合比の計算
    r = (EPSILON * e) / (pressure_hpa - e)

    # 仮想温度
    tv_k = temperature_k * (1 + r / EPSILON) / (1 + r)

自動気圧校正

気象庁AMeDASデータ連携

30分間隔で気象庁のアメダスデータから海面気圧を取得して、センサーを自動校正します。
気象庁にjson形式で観測データがあるので、それを利用しています。
なお、jsonファイル自体は3時間おきに新しくなりますが、中のデータは10分ごとに更新されています。

def get_latest_normal_pressure(point_id: str) -> float | None:
    """
    気象庁のアメダスJSONデータから最新の海面更正気圧(normalPressure)を取得する。
    """
    try:
        jst = timezone(timedelta(hours=9))
        now_jst = datetime.now(jst)
        json_hour = (now_jst.hour // 3) * 3
        date_str = now_jst.strftime('%Y%m%d')

        url = f"https://www.jma.go.jp/bosai/amedas/data/point/{point_id}/{date_str}_{json_hour:02d}.json"

        print(f"\n校正データ取得中: {url}")

        response = requests.get(url, timeout=15)
        response.raise_for_status()
        data = response.json()

        if not data:
            print("警告: JSONデータが空です。")
            return None

        latest_timestamp_key = sorted(data.keys())[-1]
        latest_data = data[latest_timestamp_key]

        normal_pressure_list = latest_data.get("normalPressure")

        if normal_pressure_list and isinstance(normal_pressure_list, list) and len(normal_pressure_list) > 0:
            normal_pressure = normal_pressure_list[0]
            if normal_pressure is not None:
                dt_str = datetime.strptime(latest_timestamp_key, "%Y%m%d%H%M%S").strftime('%Y-%m-%d %H:%M:%S')
                print(f"気圧データ取得成功: {dt_str}")
                return float(normal_pressure)

        print("警告: 最新データに 'normalPressure' が見つかりません。")
        return None

    except requests.exceptions.RequestException as e:
        print(f"警告: ネットワークエラー: {e}")
        return None
    except (ValueError, KeyError, IndexError) as e:
        print(f"警告: JSON解析またはキー取得失敗: {e}")
        return None
    except Exception as e:
        print(f"予期せぬエラーが発生しました: {e}")
        return None

校正プロセス

3時間毎に更新されるアメダスデータを取得
最新のnormalPressure（海面更正気圧）を抽出
BME280センサーの基準海面気圧を更新
次回の測定から新しい基準値を使用

サンプル

温度: 25.11 ℃, 湿度: 52.33 ％, 気圧: 1013.74 hPa, 補正高度: 32.52 m, (海面気圧補正値: 1017.50 hPa)

国交省の高度データで自宅位置が23m、マンションの4階分の高さを考慮して10mプラスすると大体32~33mなので、そこそこ精度が出ていると思います。
ただ時間経過でズレていくので、校正時間を短くすれば精度を維持できるはずです。

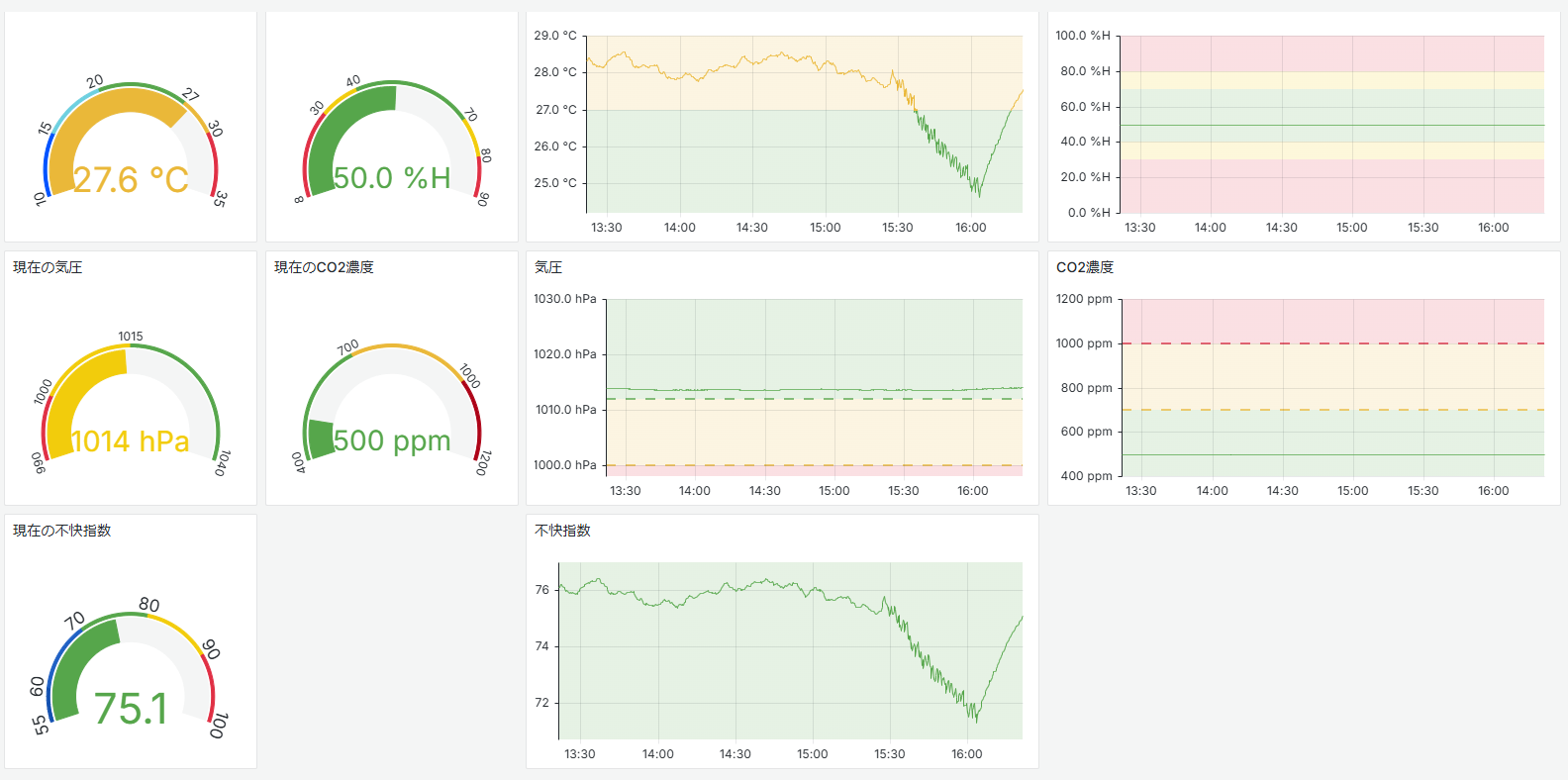

ダッシュボード

grafanaで作りました。
しきい値はまだ試行錯誤中です。
湿度・CO2濃度はまだダミー値なので気にしないでください。

ダッシュボードのJSON
