スイッチの基本設定とVLANの設定と確認

CCNAの試験に向けて学習中。
復習に見返せるようにメモしていきます。
ほぼ自分の勉強メモです。
過度な期待はしないでください。

2.VLANの設定と確認

2-1.スイッチの基本設定

■2-1-1.IPアドレスの設定

スイッチは、MACアドレスを基にフレームの転送を行う為、IPアドレスを設定していなくても通常通り動作します。しかし、IPアドレスが設定していないと、スイッチの状態を調べるのに、コンソール接続しなければなりません。なので、IPアドレスを設定しておくと、離れたネットワークからでもスイッチを管理出来りようになります。

管理の為に、スイッチにIPアドレスを設定する時は管理VLAN用のインターフェイスである管理インターフェイスに設定します。

管理VLANとは、スイッチを管理する為の通信を流す為のVLANで、デフォルトではVLAN1が管理VLANとなっています。スイッチのFastEthernetなどの物理インターフェイスはスイッチポートと呼ばれ、ルータのようにインターフェイスにIPアドレスを設定することが出来ません。
そこで管理VLAN用のインターフェイスである管理インターフェイスにIPアドレスを設定します。

管理VLAN用に用意された管理インターフェースにIPアドレスを割り当てることにより、スイッチに対しtelnetアクセスしたりSNMPにより監視することができます。

管理インターフェイスにIPアドレスを設定するには、管理インターフェイスコンフィグレーションモードに移行します。
インターフェイスコンフィグレーションモードに移行するには、
グローバルコンフィグレーションモードで、次のinterface vlanコマンドを実行します。

(config)# interface vlan 1
(config-if)#

後は通常のIPアドレスの設定と同様で、
ip addressコマンドを実行して、no shutdownコマンド

##### ■2-1-2.デフォルトゲートウェイの設定 スイッチはルータと異なりルーティング機能を備えていない為、ルーティングテーブルに 基づいた通信の転送行う事が出来ません。 異なるネットワークと通信を行う際は、PCなどと同様にデフォルトゲートウェイに通信を 転送します。

スイッチでデフォルトゲートウェイの設定を行うには、
グローバルコンフィグレーションモードで、次のip default-gatewayコマンドを実行します。

(config)# ip default-gateway <デフォルトゲートウェイのIPアドレス>

#### 2-2.VLANの基本設定 ##### ■2-2-1.作成出来るVLANの範囲 スイッチで使用出来るVLAN番号は機種によって違いはありますが、多いものだと 1 ~ 4094の番号が使用可能となっています。 そのうち、 1 ～ 1005までは標準範囲のVLANで、1006 ～ 4094までのは拡張範囲のVLANと なります。 また、標準範囲の「1」「1002~1005」は作成されています。

標準範囲の1002 ～ 1005 は、トークンリングおよびファイバ分散データ、インターフェイス（FDDI）のVLANとなっている為、1 ～ 1001までを使用する事になります。

標準範囲のVLANを作成した場合、VLANデータベースに（vlan.datファイル）に保存されますが、拡張範囲のVLANを作成した場合は、running-configに保存されます。

##### ■2-2-2.VLANの作成 デフォルトでは、全てのポートがVLANに1に所属しており、どのポートに接続してもPC同士の 通信が出来る状態になっています。

VLANの作成は、VLANデータベースコンフィグレーションモードかグローバル
コンフィグレーションモードから行います。
　
▶︎ VLANデータベースコンフィグレーションモードでのVLANの作成
VLANデータベースコンフィグレーションモードに移行するには、特権EXECモードで、次の vlan databaseコマンドを実行します。

# vlan database

続いて、VLANデータベースコンフィグレーションモードで次の vlanコマンドを実行して、VLANを作成します。VLAN名は省略出来ます。

(vlan)# vlan <vlan番号> [name <vlan名>]

上記のコマンドでVLANを作成した後、設定を確定させるには、exitコマンドを入力して特権EXECモードに戻るか、VLANデータベースコンフィグレーションモードで次の applyコマンドを実行します。

(vlan)# apply

　
▶︎ グローバルコンフィグレーションモードでのVLANの作成
VLANの作成するには、グローバルコンフィグレーションモードで次のvlanコマンドを実行します。

(config)# vlan <vlan番号>

＜vlan番号＞には作成したいVLAN番号を指定します。機種によって違いはありますが、1 ~ 4094の番号が使用可能です。

vlanコマンドを入力すると、VLANコンフィグレーションモードに変わり、
プロンプトも「(config-vlan)#」に変わります。
そこで次の nameコマンドを実行します。

(config-vlan)# name <vlan名>

指定しなかった場合、自動でVLAN番号に合わせた名前が付きます。

上記のコマンドでVLANを作成した後、設定を確定させるには、exitコマンドかendコマンドを入力してVLANコンフィグレーションモードを終了します。

(config-vlan)# exit

##### ■ 2-2-3.VLANの削除 VLANを削除するには、VLANコンフィグレーションモードまたは、 グローバルコンフィグレーションモードで次の no vlanコマンドを実行します。

# vlan database
(vlan)# no vlan < vlan番号 >

(config)# no vlan < vlan番号 >

なお、デフォルトで作成しているVLANは削除出来ません。
要は、vlan1は削除出来ません

##### ■ 2-2-4.アクセスポートの設定 VLANを作成しただけでは、スイッチ内を仮想的に分けるグループを作成しただけとなり、 各インターフェイスはVLAN1に所属したままです。 各インターフェイスに所属するVLANを指定し、アクセスポートにするには以下の手順です。

① インターフェイスコンフィグレーションモードに移行する
② モードをアクセスに設定する
③ VLANを指定する
④ 物理インターフェースを使えるようにする（必要が有れば）

① インターフェイスコンフィグレーションモードに移行する
グローバルコンフィグレーションモードで interfaceコマンドを実行する

(config)# interface < インターフェイス >

＜インターフェイス＞には、fastEthernet 0/0のように設定したいインターフェイスを指定してください。

② モードをアクセスに設定する
モードをアクセスに設定するには、インターフェイスコンフィグレーションモードで、次の switchport modeコマンドを実行します。

(config-if)# switchport mode access

③ VLANを指定する
VLANを指定するには、次のswitchport accessコマンドを実行します。

(config-if)# switchport access vlan < VLAN番号 >

＜VLAN番号＞には、割り当てたいVLAN番号を指定します。

④ 物理インターフェースを使えるようにする（必要が有れば）

(config-if)# no shutdown

物理インターフェースを使えるようにするコマンドです。デフォルトで使えるようになっているCatalystが殆どだと思いますが、既に導入されているCatalystは使わないインターフェースをセキュリティの為、shutdownしている事も多いです。その場合はno shutdownでUPするようにします。

##### ■2-2-5.トランクポートの設定 VLANが複数のスイッチにまたがる場合、トランクポートの設定が必要になります。 インターフェイスをトランクポートに設定するには以下の手順です。

① インターフェイスコンフィグレーションモードに移行する
② トランキングプロトコルの種類を設定する
③ モードをトランクに設定する
④ ネイティブVLANを設定する（任意）
⑤ 許可VLANを設定する（任意）

① インターフェイスコンフィグレーションモードに移行する グローバルコンフィグレーションモードで interfaceコマンドを実行する

(config)# interface < インターフェイス >

② トランキングプロトコルの種類を設定する
トランキングプロトコルの指定は、次のswitchport trunk encapsulationを実行します。

(config-if)# switchport trunk encapsulation < dot1q | isl >

Cisco独自のISLを使用する場合には「isl」、
標準化されたIEEE802.1Qを使用する場合には「dot1q」指定します。

③ モードをトランクに設定する
モードをトランクに設定するには、インターフェイスコンフィグレーションモードで、次のswitchport modeコマンドを実行します。

(config-if)# switchport mode trunk

④ ネイティブVLANを設定する（任意）
ここからは任意の設定になります。
ネイティブVLANを、デフォルトのVLAN1から変更するには、
次のswitchport trunk native vlanコマンドを実行します。

(config-if)# switchport trunk native vlan < VLAN番号 >

＜VLAN番号＞に指定したVLANにネイティブVLANを変更します。

⑤ 許可VLANを設定する（任意）
デフォルトの設定では、トランクポートは全てのVLANの通信が通信可能です。
しかし、余計なVLANのトラフィックを出したくない場合、トランクポートで許可するVLANを限定する事が出来ます。
トランクポートで許可するVLANを指定するには、次のswitchport trunk allowed vlanコマンドを実行します。

(config-if)# switchport trunk allowed vlan < VLAN番号 >

＜VLAN番号＞で指定したVLANの通信だけが許可され、通信可能になります。VLANは「.」や「-」を用いて複数指定する事が可能です。

##### ■ 2-2-6.DTPによるポートのネゴシエーションの設定 スイッチのポートを手動で設定するのではなく、DTPのネゴシエーションによって 自動でアクセスポートかトランクポートに決定させるには、 インターフェイスコンフィグレーションモードで、次のswitchport modeコマンドを実行します。

(config-if)# switchport mode dynamic < desirable | auto >

＜dynamic desirable＞を指定した場合、DTPを送信し、対向ポートとのネゴシエーションの結果、対向ポートがtrunk、dynamic desirable、dynamic autoの場合、トランクポートになる。＜dynamic auto＞を指定した場合、DTPを受信し、対向ポートとのネゴシエーションの結果、
対向ポートがtrunk、dynamic desirable の場合、トランクポートになる。

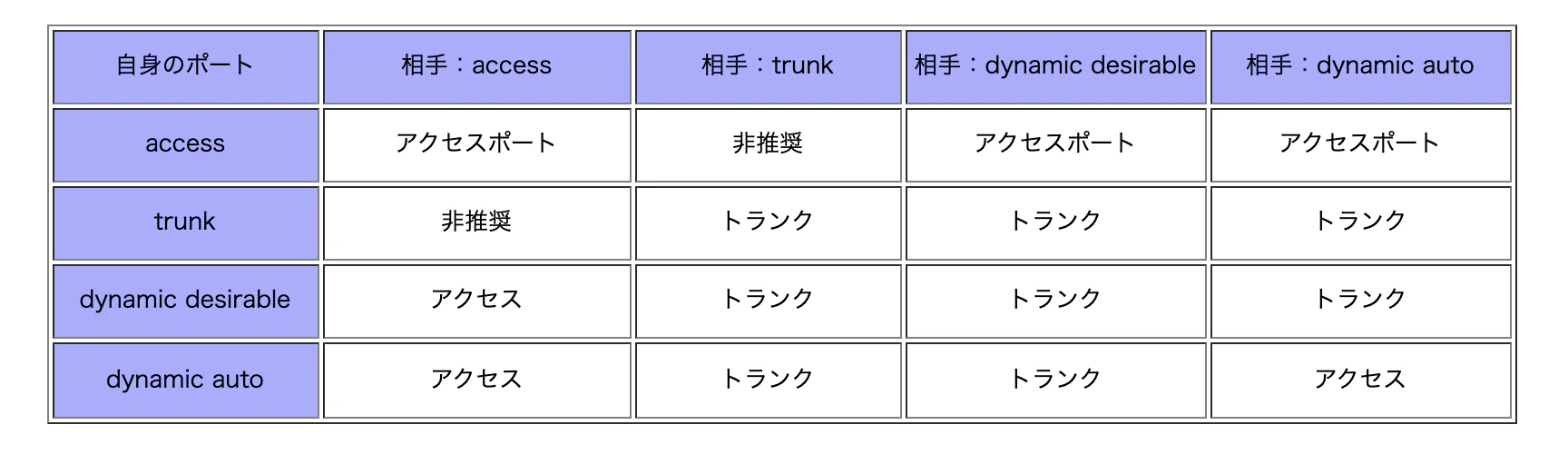

※スイッチ間での接続では、アクセスポートになるかトランクポートになるかは、自身と相手のモードの組み合わせによります。

access以外のモードでは、DTPの動作によって定期的にDTPのネゴシエーションフレームの送受信が行われます。しかし、管理者がスイッチ間をトランクリンクにする事を決めており、手動でポートをtrunkモードにした場合、ネゴシエーション用のDTPのフレームを、送信する事事態が無題になってしまう為、DTP送信停止を設定しています。

DTPのフレームの送信を停止するには、インターフェイスコンフィグレーションモードで、次の switchport nonegotiateコマンドを実行します。

(config-if)# switchport nonegotiate

##### ■2-2-7.音声VLANの設定 音声VLANは、VLANタグを使用しますが、設定はトランクポートではなくアクセスポートと して行います。スイッチのIP電話が繋がるポートをアクセスポートとしてVLANを割り当て、さらに そのポートで音声用のVLANを指定します。手順は以下の通りです。

① インターフェイスコンフィグレーションモードに移行する
② モードをアクセスに設定する
③ 音声用のVLANを指定する


①と②は、上記のアクセスポートの設定と同様のコマンドです。

③ 音声用のVLANを指定する
音声用のVLANを指定するには、インターフェイスコンフィグレーションモードで、次のswitchport voice vlanコマンドを実行します。

(config-if)# switchport voice vlan < VLAN番号 >

＜VLAN番号＞で音声VLANのVLAN番号を指定する事で、IP電話は指定したVLAN番号のタグをフレームに付加して送信するようになります。

##### ■2-2-8.スイッチを初期化する手順 作成した標準範囲内のVLAN情報は、フラッシュメモリ内の vlan.datファイル内に保存されます。 フラッシュメモリは電源のオフにしても内容が消えない事から、startup-configを削除しても vlan.datファイルは残ってしまいます。 その為、スイッチを初期化するには次の手順を行う必要があります。

① NVRAM上の startup-configを消去する
② フラッシュメモリ上の vlan.datを消去する
③ 再起動する

① NVRAM上の startup-configを消去する
startup-configファイルを削除するには、特権EXECモードで erase startup-configコマンドを実行します。

# erase startup-config

② フラッシュメモリ上の vlan.datを消去する
特権EXECモードで次の deleteコマンドを実行します。

# delete <ファイル名>

＜ファイル名＞には、削除したいファイルを指定します。
スイッチの初期化を実行する際は、vlan.datを指定します。

③ 再起動する

# reload

#### 2-3.VLANの基本設定の確認

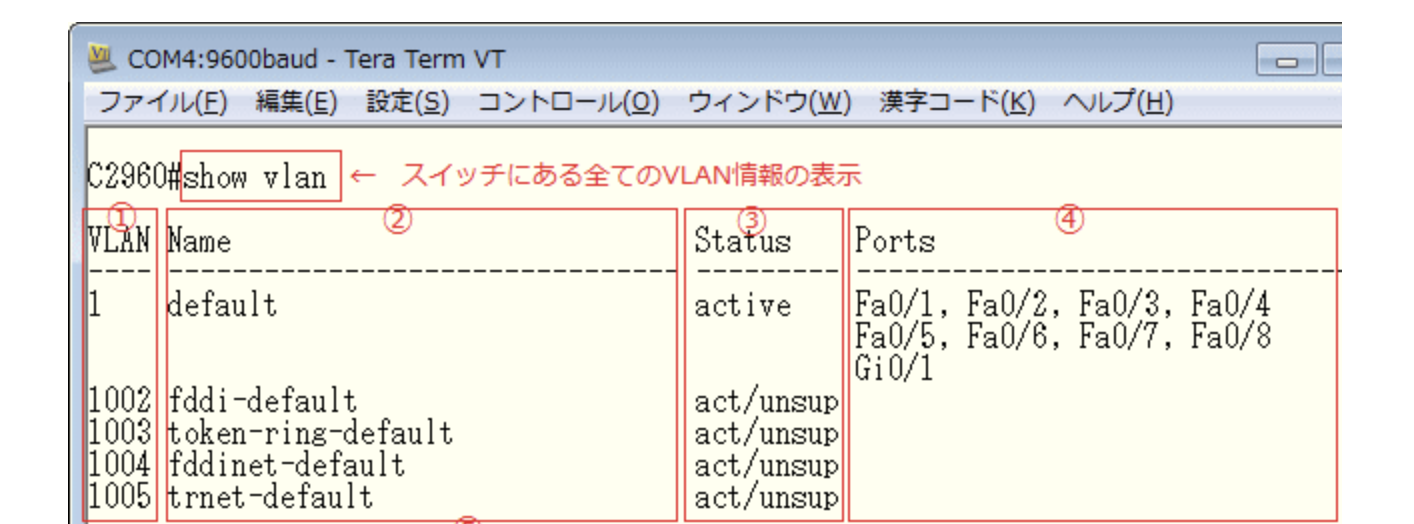

■2-3-1.VLANの確認

現在スイッチで作成されているVLANの確認をするには、特権EXECモードで
次の show vlanコマンドを実行します。

# show vlan [brief]

[brief]を付ける事で、表示される情報が限定される

show vlanコマンドの実行結果を確認していきます。

項目	説明
①	作成されているVLAN番号を表す
②	VLAN番号に対応する名前を表す
③	VLANの状態を表す。activeであれば使用可能
④	VLANに割り当てられているアクセスポートの番号を表す。トランクポートの場合は表示されない

##### ■2-3-2.特定のVLANの情報を表示 特定のVLANに割り当てられているポートを確認したい場合、特権EXECモードで 次の show vlan idコマンドを実行します。

# show vlan id <vlan番号>

##### ■2-3-3.トランクポートの確認 トランクポートの確認をするには、特権EXECモードで 次の show interfaces trunkコマンドを実行します。

# show interfaces [<インターフェイス名>] trunk

＜インターフェイス名＞を省略すると、トランクポートとなっているインターフェイスが全て表示される

show interfaces trunkコマンドの実行結果を確認していきます。

項目	説明
①	トランクポートのポート番号
②	現在設定されているポートのモード。on ならトランクポート、off ならアクセスポート
③	使用しているトランキングプロトコル
④	トランクキング状況を表示。トランクできていない場合は non-trunking と表示
⑤	トランクポート上のネイティブVLAN
⑥	トランクリンク上で転送が許可されたVLAN番号
⑦	許可されていてアクティブになっているVLAN
⑧	STPでフォワーティングとなっているVLANを表す

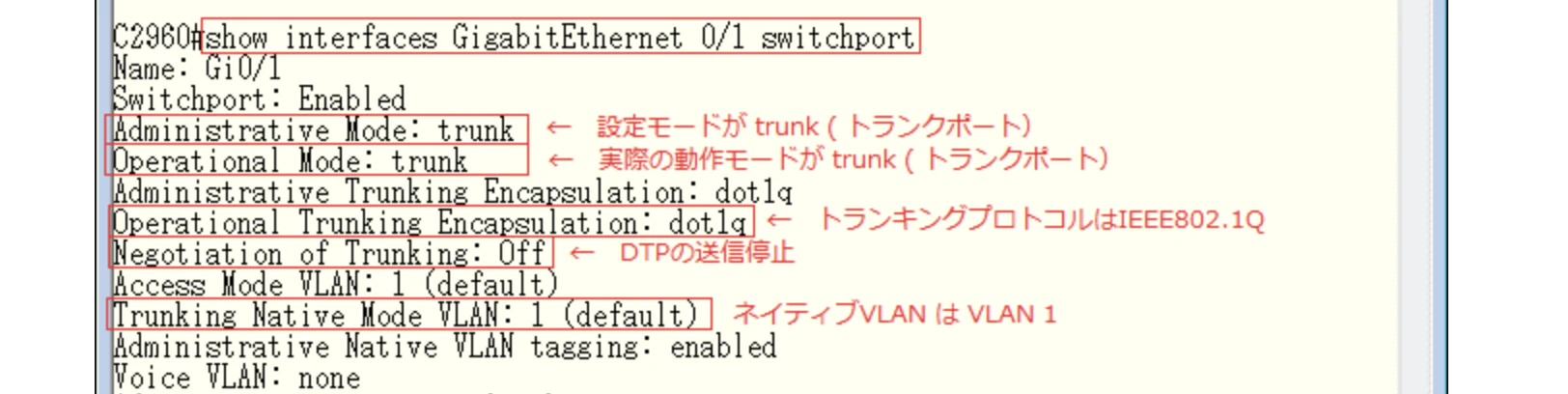

##### ■2-3-4.スイッチポートの確認 スイッチポートの確認するには、特権EXECモードで 次の show interfaces switchportコマンドを実行します。

# show interfaces [<インターフェイス名>] switchport

＜インターフェイス名＞を省略すると、全てのインターフェイスが表示される

show interfaces switchportコマンドの実行結果を確認していきます。

項目	説明
Administrative Mode	設定したモード表示
Operational Mode	実際に動作しているモードを表示
Administrative Trunking Encapsulation	設定したトランキングプロトコトル
Operational Trunking Encapsulation	実際に使用されているトランキングプロトコトルを表示
Access Mode VLAN:1(default)	アクセスポートの場合、所属するVLANを表示
Trunking Native VLAN	ネイティブVLANの番号を表示
Voice VLAN	音声VLANの番号を表示

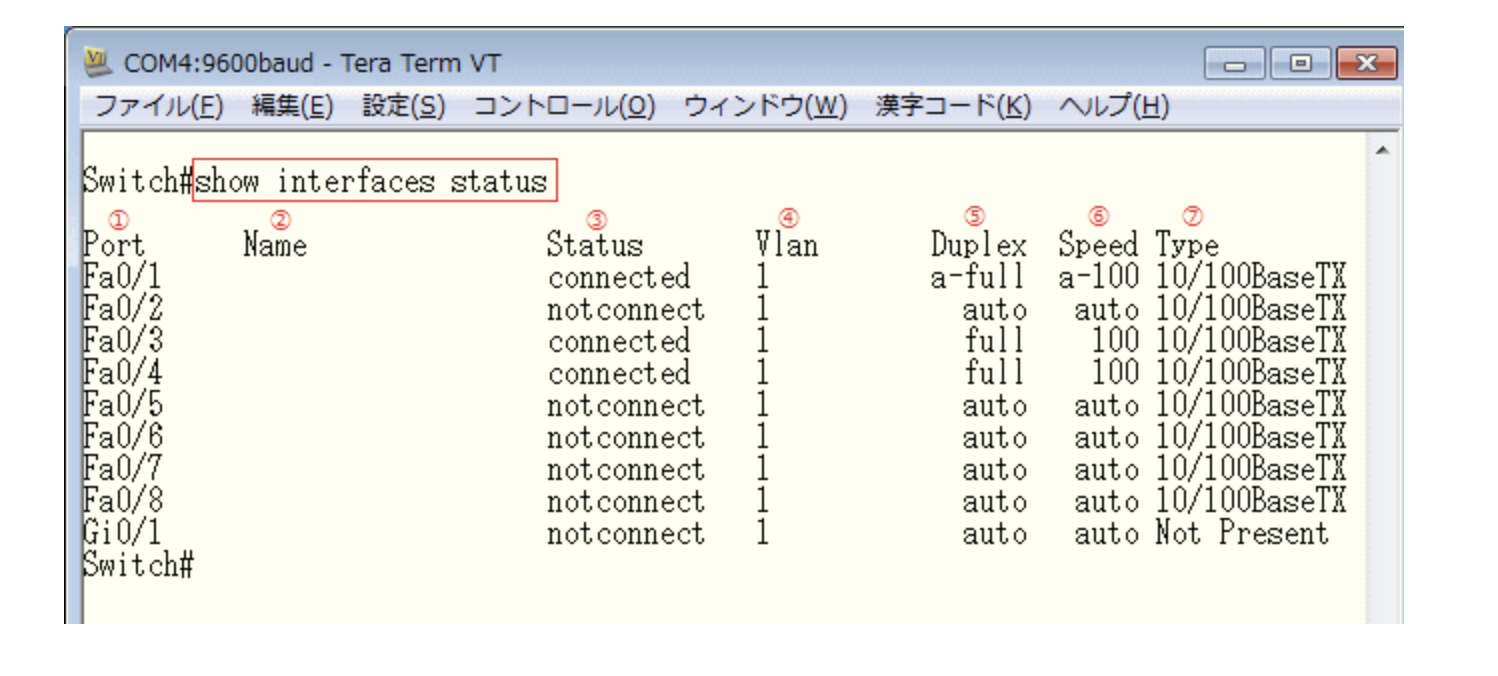

##### ■2-3-5.インターフェイスの確認 インターフェイスの状態を確認するには、特権EXECモードで 次の show interfaces statusコマンドを実行します。

# show interfaces status

show interfaces statusコマンドの実行結果を確認していきます。

項目	説明
①	物理ポート番号
②	物理ポートに対して、descriptionコマンドで定義した場合にその内容が表示される
③	物理ポートの状態。・ connected（正常にリンクアップしている）・notconnect（リンクアップしていない。ケーブルが接続されていない）・disabled（ポートがシャットダウン状態）・errdisable（ポートが強制シャットダウンされた状態)
④	VLAN番号
⑤	ポートの通信モード。・a-full（オートネゴシエーションにより全二重通信)・full（固定設定で全二重通信)・a-half（オートネゴシエーションにより半二重通信・half（固定設定により半二重通信）
⑥	ポートの速度。autoはオートネゴシエーション、a-100は、オートネゴシエーションより設定された速度
⑦	物理ポートの規格

##### ■2-3-6.MACアドレステーブルの確認

スイッチの現在のMACアドレスを確認するには、、特権EXECモードで
次の show mac-address-tableコマンドを実行します。

# show mac-address-table
