AWSクライアントVPN経由でインターネットアクセスする方法

この記事でやること

AWSクライアントVPNを構築し、VPN経由でインターネットアクセスする。

要件

• VPC(ap-northeast-1)
  • 192.168.0.0./16
• サブネット
  • パブリックサブネット
    • (192.168.2.0/24)
• 認証方式
  • 相互認証
• VPNクライアントサービス
  • AWS VPN Client

VPC、サブネットの作成

作成リージョン：東京リージョン

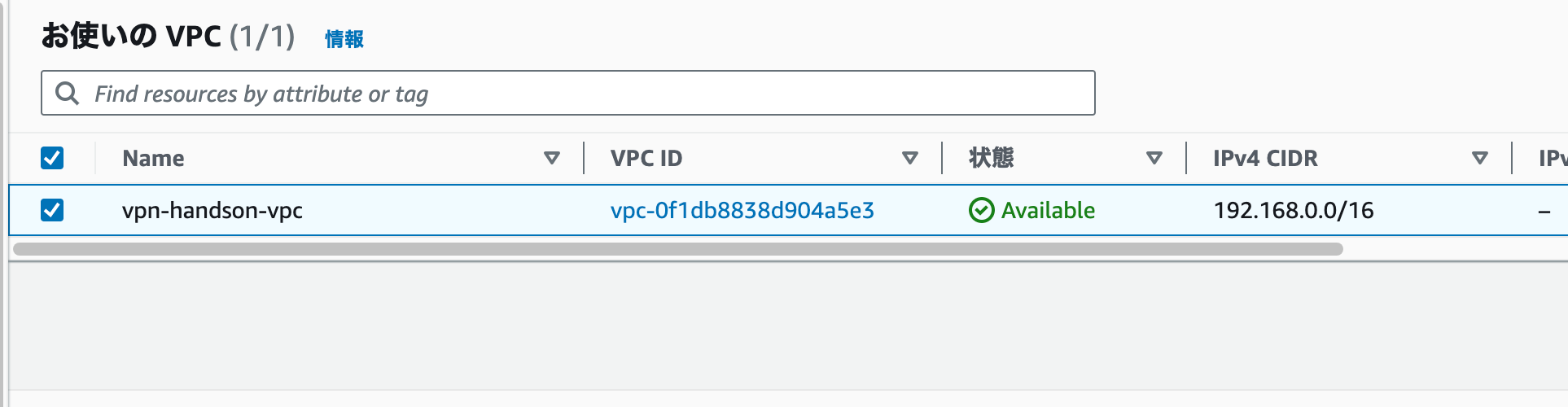

• VPC(192.168.0.0/16)

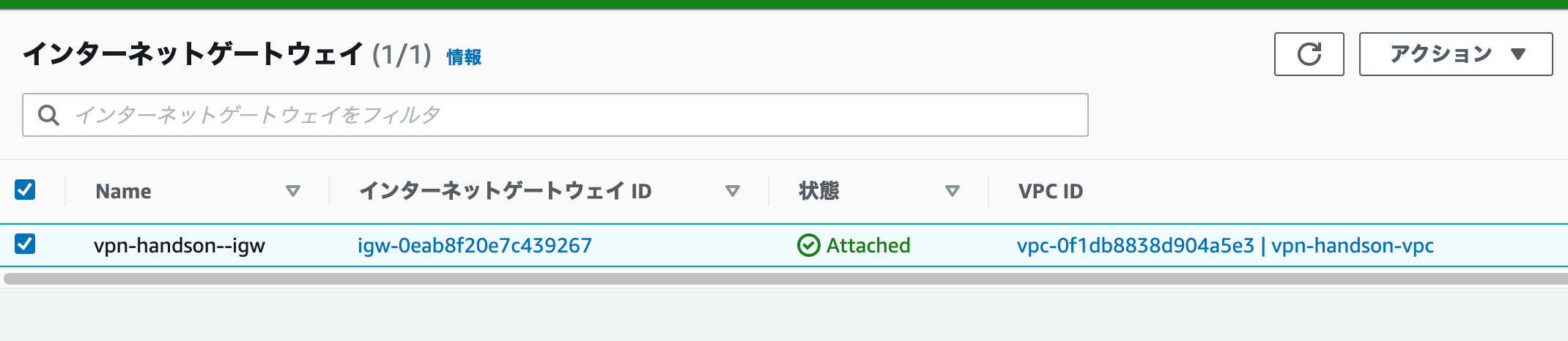

• インターネットゲートウェイ

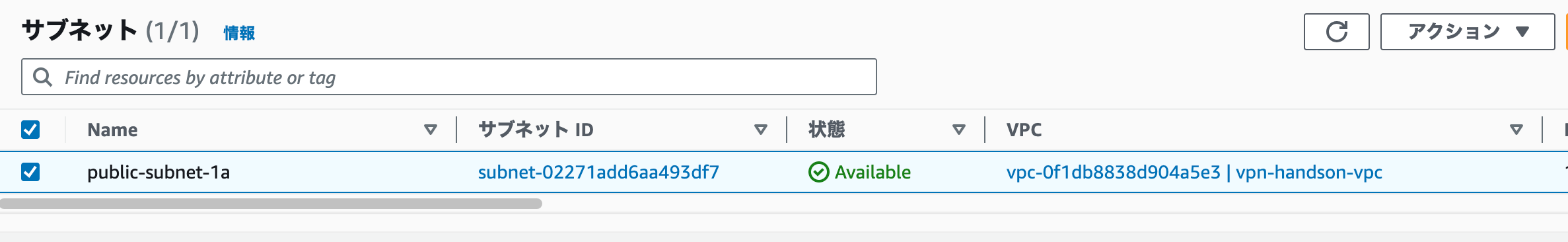

• サブネット(192.168.2.0/24)

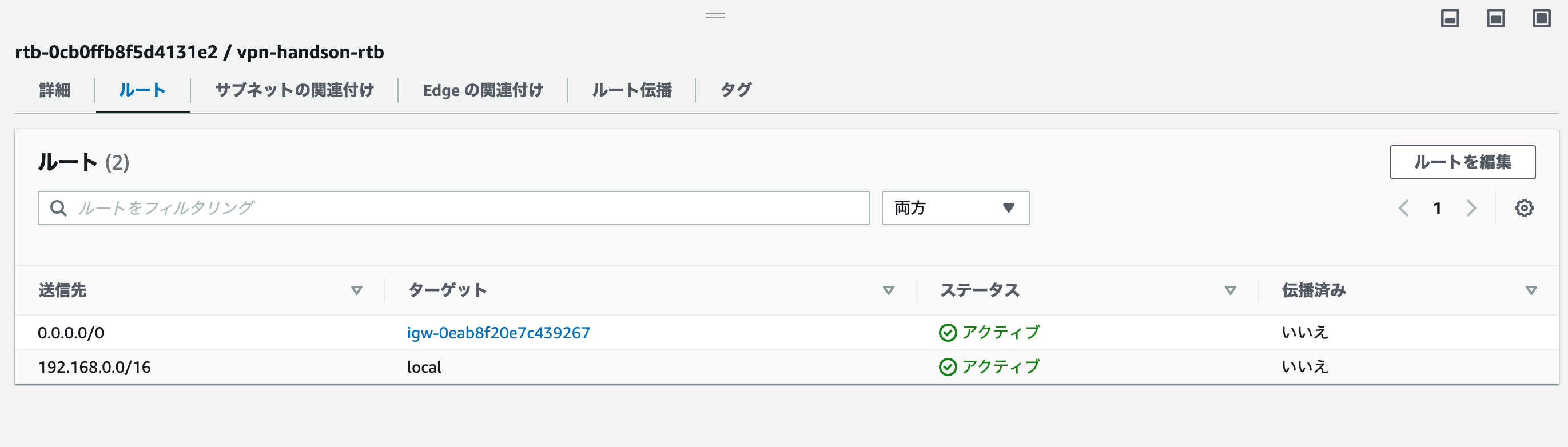

• ルートテーブル
  • public-subnet-1aに関連付け

証明書の発行・ACMへ登録

相互認証で使用する証明書の発行とACMへの登録をやっていきます。

今回は、OpenVPN easy-rsa を使用してサーバーとクライアントの証明書とキーを生成してから、そのサーバーの証明書とキーを ACM にアップロードします。

証明書の作成

$ git clone https://github.com/OpenVPN/easy-rsa.git
$ cd easy-rsa/easyrsa3
$ ./easyrsa init-pki
$ ./easyrsa build-ca nopass
$ cp -p vars.example vars

$ ./easyrsa init-pki
$ ./easyrsa build-ca nopass
$ ./easyrsa build-server-full server nopass
$ ./easyrsa build-client-full client1.domain.tld nopass

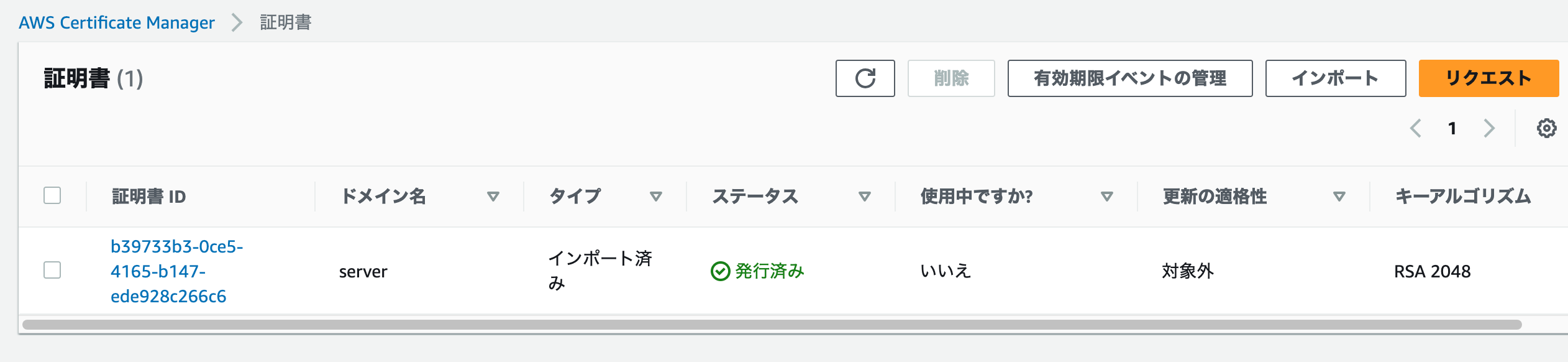

ACMのコンソールに移動し、作成した証明書のインポートを行います

証明書本文
$ cat /easy-rsa-master/easyrsa3/pki/issued/server.crt

プライベートキー
$ cat /easy-rsa-master/easyrsa3/pki/private/server.key

証明書チェーン
$ cat /easy-rsa-master/easyrsa3/pki/ca.crt

詳しくは以下参照

クライアントVPNエンドポイントを作成する

以下で作成します。

• IPアドレス範囲:172.0.0.0/20
• 認証方式：相互認証(先ほど作成した証明書を選択します)
• DNSサーバーの値を192.168.0.2に設定
  • Amazon Provided DNS

他項目はデフォルト値。

VPNエンドポイントとVPCの関連付け

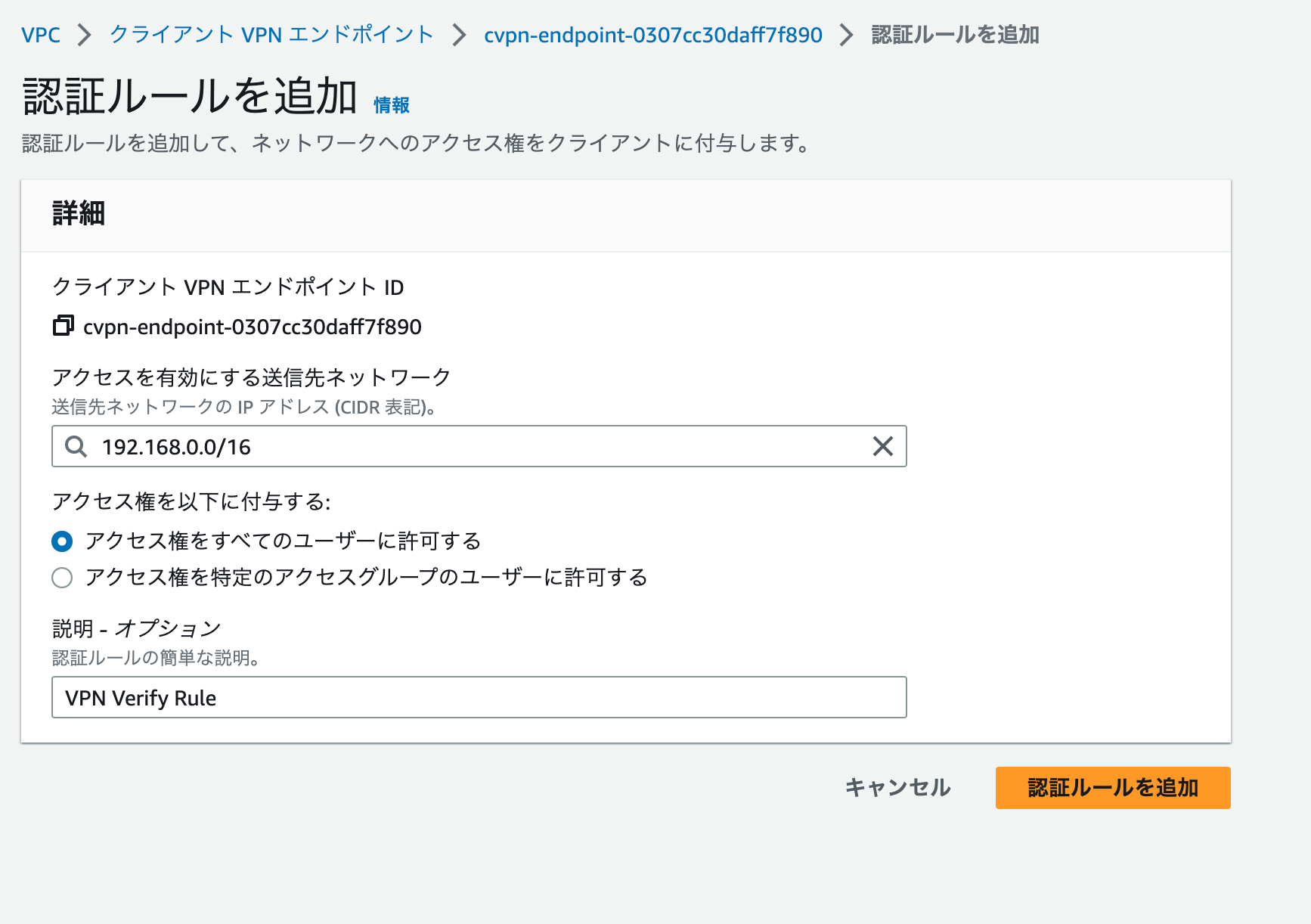

認証ルール

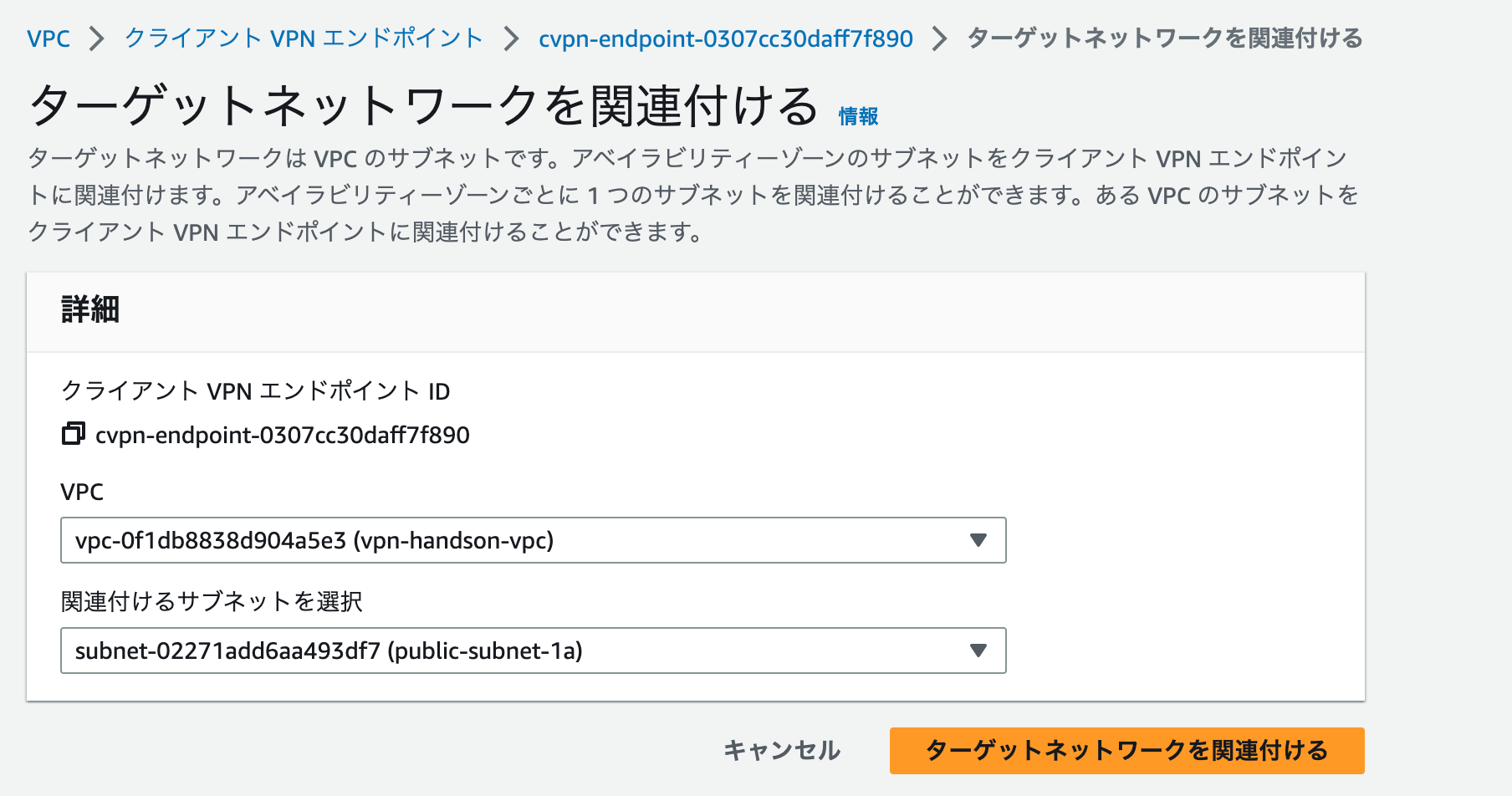

ターゲットサブネットの関連付け

しばらくするとステータスが[Available]になります。

インターネットへのアクセスを許可する

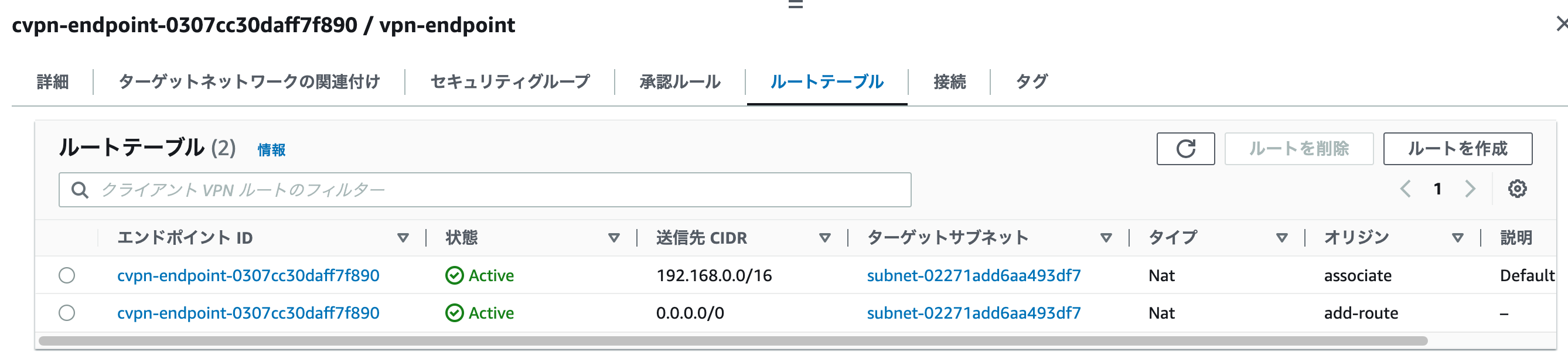

ルートの追加

• [0.0.0.0/0]のルートを追加

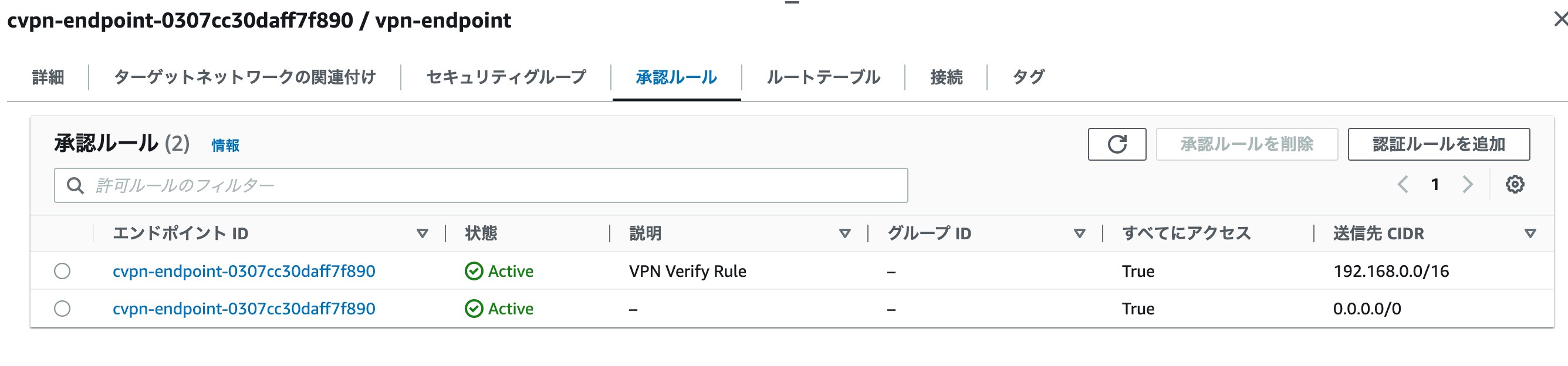

承認ルールの追加

• [0.0.0.0/0]へのアクセスを許可

クライアント VPN エンドポイント設定ファイルをダウンロードする

AWSコンソール上の「クライアント設定をダウンロード」を押下して、VPN設定ファイルをローカルにダウンロードします。

ダウンロードしたVPN設定ファイルの末尾に以下内容を追加します。

<cert>
Contents of client certificate (.crt) file
</cert>
※easy-rsa/easyrsa3/pki/issued/client1.domain.tld.crtをコピペ

<key>
Contents of private key (.key) file
</key>
※easy-rsa/easyrsa3/pki/private/client1.domain.tld.keyをコピペ

AWS VPN Clientの設定

AWS VPN Clientをダウンロードします。
ダウンロードは以下かから。

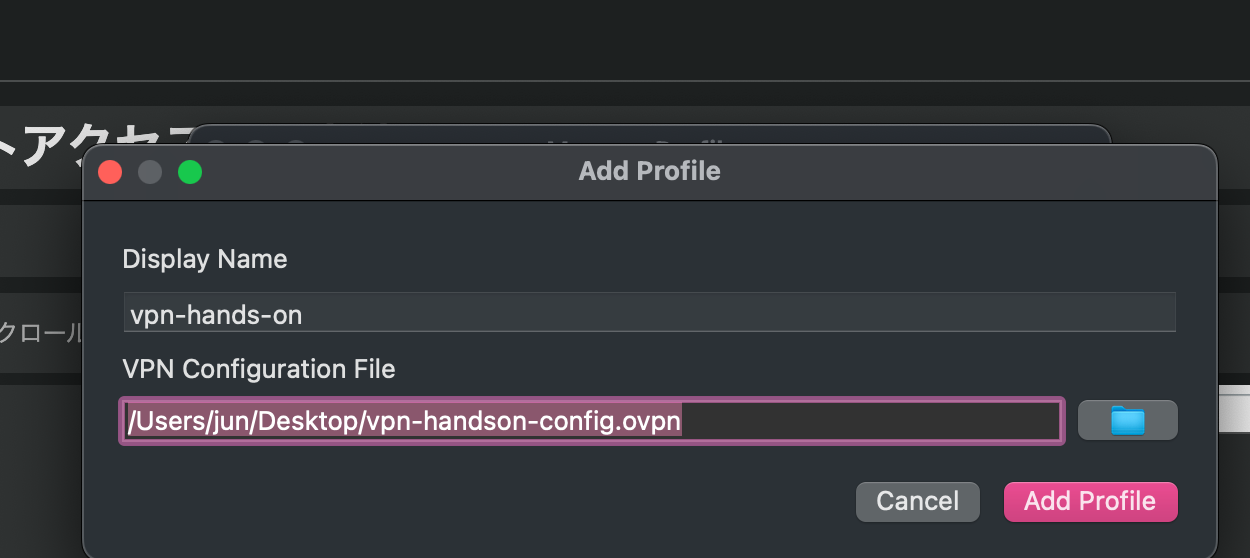

インストール成功したら起動して、[File]、[Manage Profile]、[Add Profile]から先ほど作成したVPN設定ファイルを選択します。

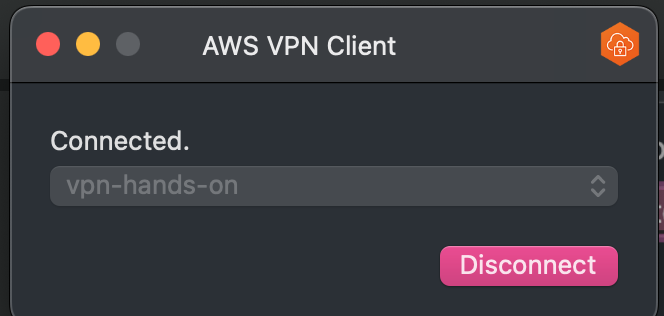

Connectします。

成功しているようです。

VPN経由でインターネットアクセスができるか接続確認したいと思います。

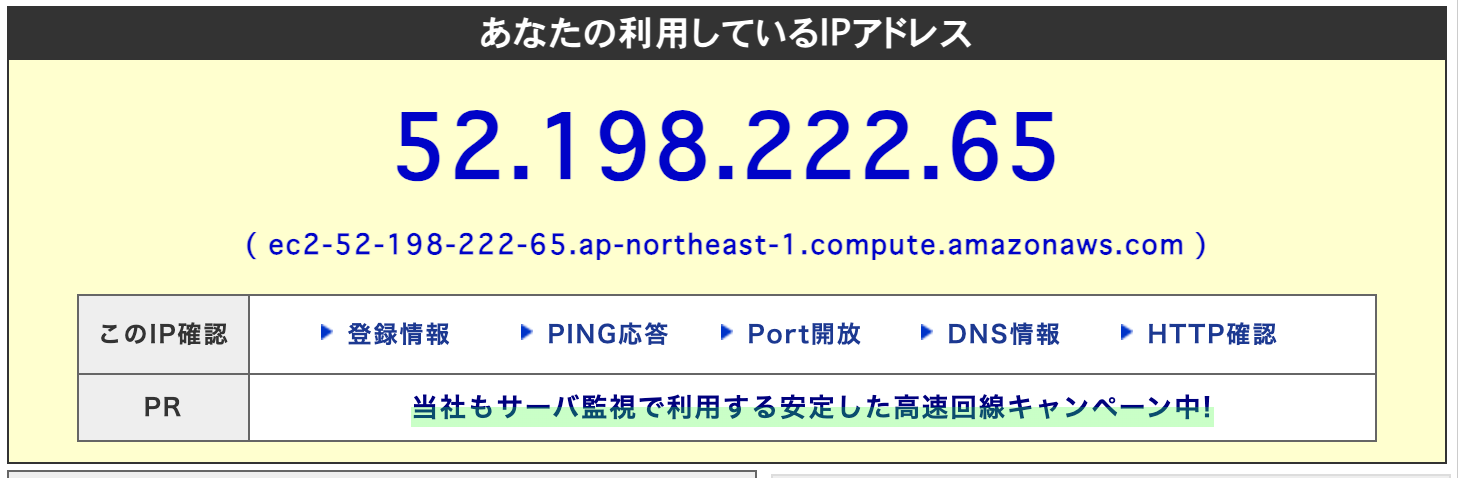

VPN接続時

確かにVPN経由でインターネットアクセスできていることが確認できました。

参考文献

今回はここまで。ありがとうございました！！
