@jonxjon(じょん)

M5StickCを使って外出先からお家のエアコンを操作（後編）

Posted at

前編では、M5StickC・AWS IoT Core の設定をしました。
後編では、AWS Lambda・Amazon API Gateway・Slack API の部分を作っていきます。

やりたいことのイメージ（再掲）

イメージ図


処理の流れ

  1. Slack 上で Bot にメッセージを送る
  2. Slack Bot が Amazon API Gateway が発行した API を叩く
  3. Amazon API Gateway をトリガーにして、Lambda function が実行される
  4. Lambda function が AWS IoT Core にメッセージを格納する（Publish する）
  5. M5StickC が AWS IoT Core に定期的にメッセージをとりに行く（Subscribe する）
  6. M5StickC が 受信したメッセージに応じて、エアコンのリモコン操作を実行する（赤外線を照射する）

※前編には6,5を実装する手順を記載し、後編には4,3,2を実装する手順を記載します。

エアコンのリモコン操作の種類

  • Cool：電源オン（冷房）
  • Heat：電源オン（暖房）
  • Stop：電源オフ

目次

  1. Lambda function の作成
  2. Amazon API Gateway の作成
  3. Slack API の作成

1. Lambda function の作成

関数を作成する

AWSコンソールにサインインし、画面上部の検索欄に「Lambda」と入力し、[サービス]-[Lambda]をクリックします。
[関数の作成]をクリックします。

「一から作成」を選択し、任意の関数名を入力します。ここでは「M5StickC_Publish」と入力します。ランタイムは「Python」を選択して、[関数の作成]をクリックします。

関数が作成されると、画面上にデフォルトのプログラムコードが表示され、そのまま画面上で編集できる状態となります。デフォルトのプログラムコードは削除します。

コードを書く

環境ごとの設定

以下の部分は自分の環境に合わせて書く必要があります。

iot = boto3.client("iot-data", endpoint_url='https://xxxxxxxxxxx-ats.iot.<region>.amazonaws.com')

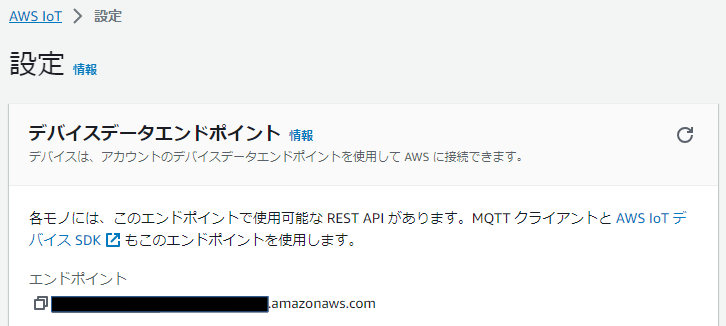

endpoint_url の部分は、AWS IoTの設定画面から「設定」ボタンを押して確認できます。

コード全文

Amazon API Gateway から渡されるイベントデータに、キーワード（「Cool」「Heat」「Stop」）が含まれていた場合は、対応するメッセージを IoT core に発行（Publish）するようにしています。

# coding: utf-8
import json
import boto3
import logging

iot = boto3.client("iot-data", endpoint_url='https://xxxxxxxxxxxxxxx.iot.xxxxxxxxx.amazonaws.com')
topic = "$aws/things/myM5StickC/shadow/update/delta"

# ログ設定
logger = logging.getLogger()
logger.setLevel(logging.INFO)

def lambda_handler(event, context):
    msg = event.get("event").get("text")

    # 受信データをCloud Watchログに出力
    logging.info(json.dumps(event))

    # SlackのChallenge認証
    if "challenge" in event:
        return event["challenge"]

    # メッセージ毎に処理を行う
    if "Cool" in msg:
        payload = {
        "message": "Cool"
        }

    elif "Heat" in msg:
        payload = {
        "message": "Heat"
        }

    elif "Stop" in msg:
        payload = {
        "message": "Stop"
        }

    else:
        print("キーワードが一致しません。")
        return "OK"

    # publishする
    try:
        iot.publish(
            topic=topic,
            qos=0,
            payload=json.dumps(payload, ensure_ascii=False)
        )
        print(payload, "をpublishしました。")
        return "Succeeeded."

    # 例外のメッセージをログに出力
    except Exception as e:
        print(e)
        return "Failed."

コードを書き終わったら、[Deploy]をクリックします。

関数のアクセス権限を設定する

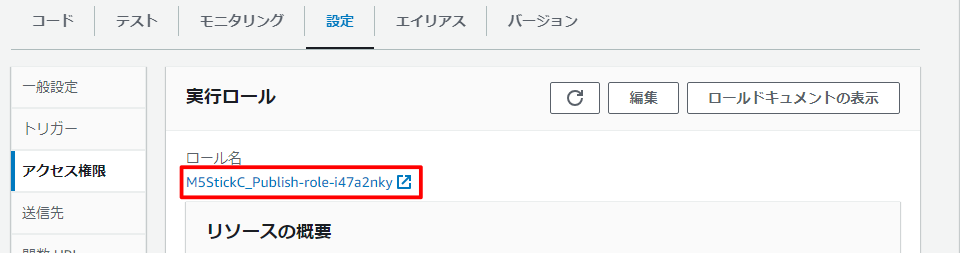

続いて、[設定]-[アクセス権限]を開き、ロール名のリンクをクリックします。

[許可を追加]-[ポリシーをアタッチ]をクリックします。

検索欄に「IoTDataAccess」と入力します。

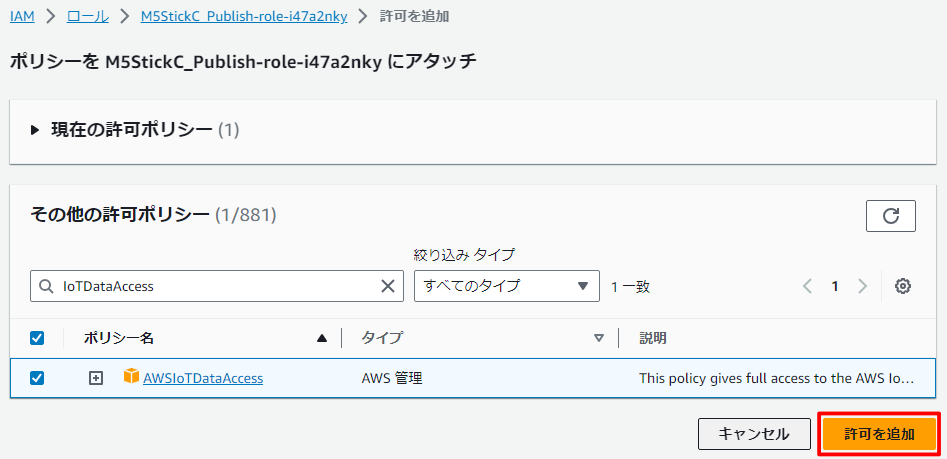

「IoTDataAccess」にチェックを入れて、[許可を追加]をクリックします。

テストしてみる

関数の画面に戻り、[テスト]タブを開きます。
「イベントJSON」欄に、以下の様に入力して、[テスト]をクリックします。

{
    "event": {
        "text": "Cool"
    }
}


成功しました。

ログを確認すると、メッセージ"Cool"を受け取り、対応するメッセージ"Cool"を IoT core に発行したことが確認できました。

次に、実際に、IoT core にメッセージが格納されるかを確認します。
AWS IoT > 管理 > すべてのデバイス > モノ > myM5StickC　を開きます。
[アクティビティ]タブを開き、「MQTTテストクライアント」をクリックします。
[トピックにサブスクライブする]タブを開き、トピックのフィルター欄に「$aws/things/myM5StickC/shadow/update/delta」を入力し、[サブスクライブ]をクリックします。
メッセージ"Cool"が格納されることを確認します。

2. Amazon API Gateway の作成

APIを作成する

AWSコンソール画面上部の検索欄に「API Gateway」と入力し、[サービス]-[API Gateway]をクリックします。
[APIを作成]をクリックします。

API タイプは「REST API」を選択します。[構築]をクリックします。

API名欄に任意の名前を入力します。ここでは「M5StickC_Publish-API」と入力します。[APIを作成]をクリックします。

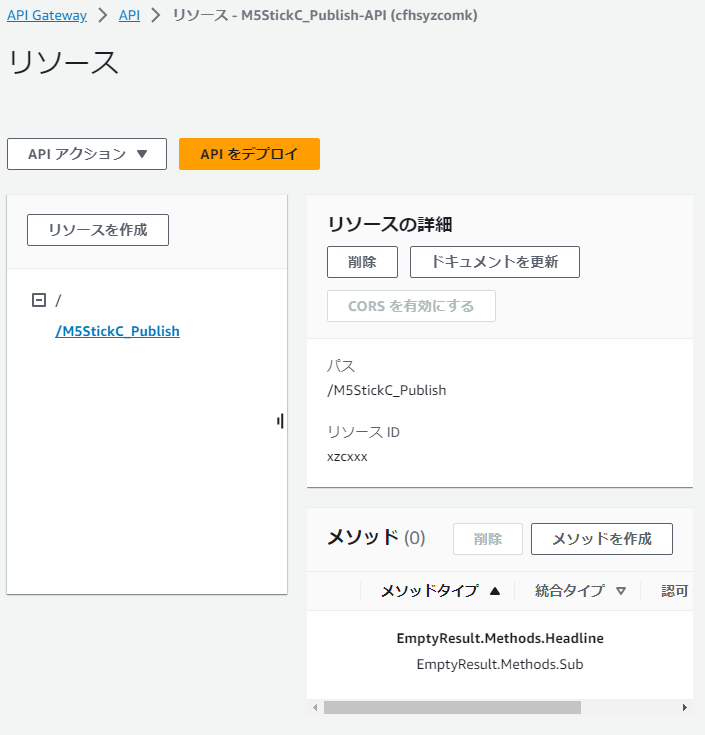

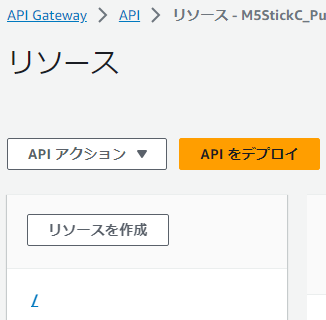

[リソースを作成]をクリックします。

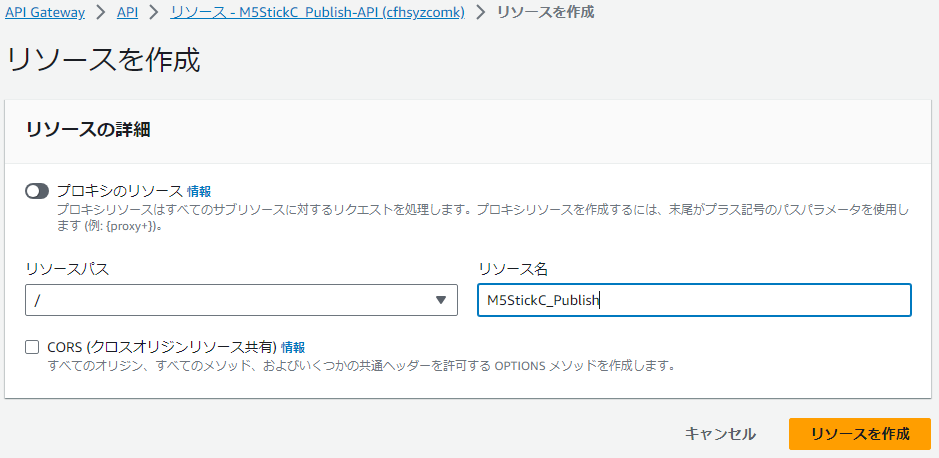

リソース名欄に任意の名前を入力します。ここでは「M5StickC_Publish」と入力します。「リソースを作成」をクリックします。

[メソッドを作成]をクリックします。

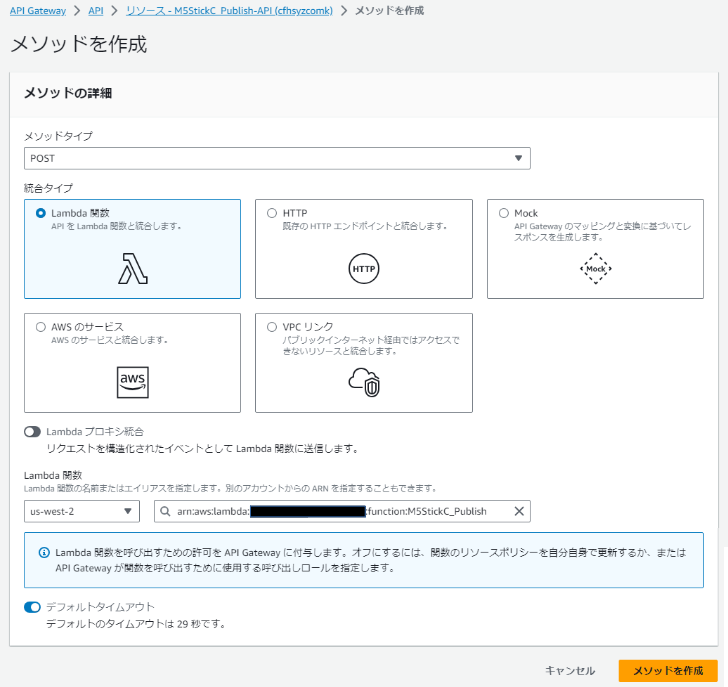

メソッドタイプは、「POST」を選択します。Lambda関数は、先ほど作成した関数を選択します。「メソッドを作成」をクリックします。

[APIをデプロイ]をクリックします。

任意のステージを選択します。ここでは、新たにステージを作成し、ステージ名を「production」としました。[デプロイ]をクリックします。

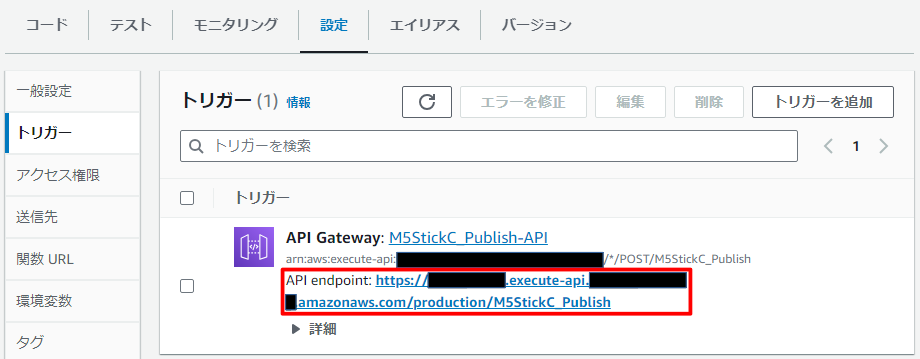

この時点で、関数の画面から[設定]-[トリガー]を開いてみると、作成した API Gateway がトリガーとして追加されていることが確認できます。ここに表示されている API endpoint は、 Slack API 作成時に必要となるので控えておきます。

3. Slack API の作成

Slack API を作成する

Slack API にアクセスします。
[Create New App]をクリックします。

[From scratch]をクリックします。

App Name 欄に任意の名称を入力します。ここでは「Air Conditioning by M5StickC」と入力します。Workspace を選択し、[Create App]をクリックします。

[Event Subscriptions]を開き、[Enable Events]を On にします。

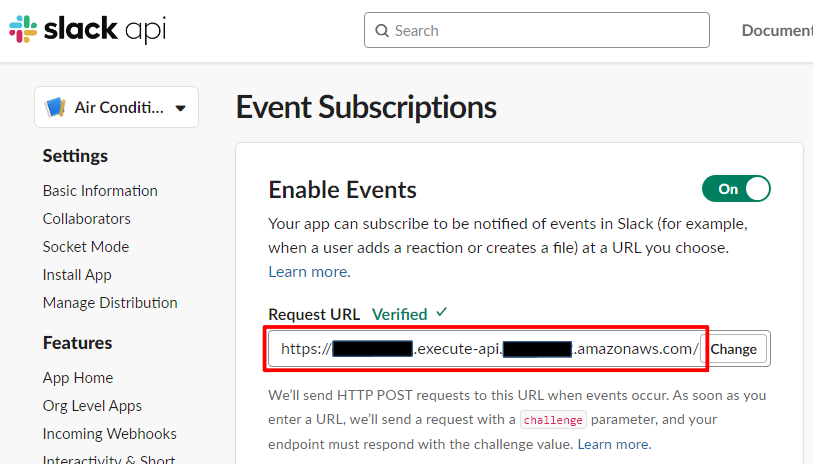

[Request URL]欄に、先ほど控えた API endpoint を入力します。
Lambda関数によるSlackのChallenge認証がうまく通れば、Verified と表示されるはずです。

少し下にスクロールし、[Subscribe to bot events]を展開して、[Add Bot User Event]をクリックし、「app_mention」を追加します。

画面右下の[Save Changes]をクリックします。

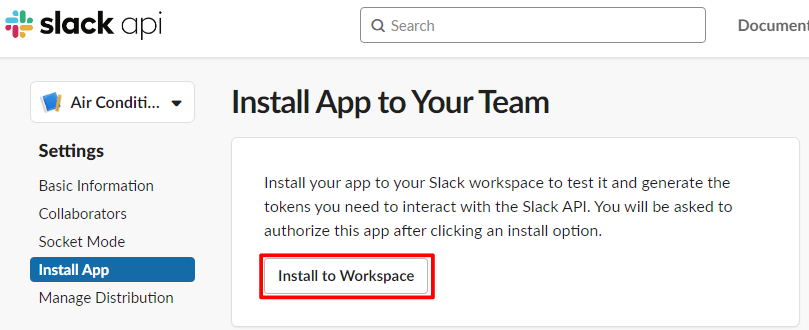

[Install App]を開き、[Install to Workspace]をクリックします。

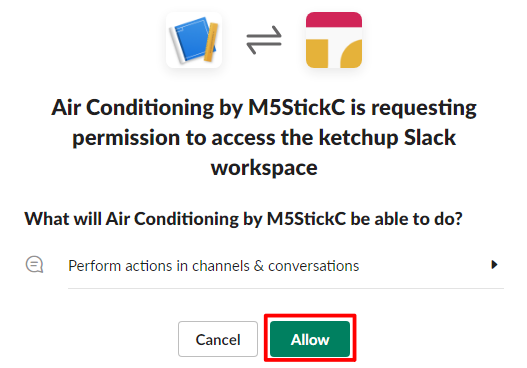

[Allow]をクリックします。

テストしてみる

スマホ上でSlackを開き、適当なチャンネルを作成して、チャンネルにAppを追加します。
Botにメンションして、キーワード（「Cool」「Heat」「Stop」）を送ってみます。

ここで、Lambda のログを確認すると、Slackから送ったメッセージが届いていることが確認できました。

IoT core にも、メッセージが格納されていることが確認できました。

そして、ほどなくしてエアコン操作が実行できれば成功です。　

おわりに

最後まで読んで頂いてありがとうございました。
今回の取り組みは、やりたいことが先にあって、どうやってそれを実現するかを考えながら手を進めました。世の中には、色んな製品やサービスがあって、それらを組み合わせることで色んなことが実現できて便利ですね。
私にとっては、M5StickC も、Arduino IDE も、AWS の各サービスも、Slack API も、初めて触るものばかりで苦労しましたが、その分、学びの楽しさと、実現の喜びを感じることが出来ました。
この記事が、同じ目的を持つ人のお役に立てば幸いです。
