Fortigate VM（その２）

Fortigate VMが動く

「久しぶりにGNS3（その36）：Fortigate VM（その１？）」の続きがようやく実現。今回は、本VMを用いて、VXLANを実現する。

準備

今回は、VMware Workstationで実現。FortinetサイトからKVMイメージ（qcow2ファイル）をダウンロードし、VMwareで扱うvmdkファイルに変換する。なお、Versionは7.6.7である。

$ qemu-img convert -p -f qcow2 -O vmdk fortios.qcow2 fortios.vmdk

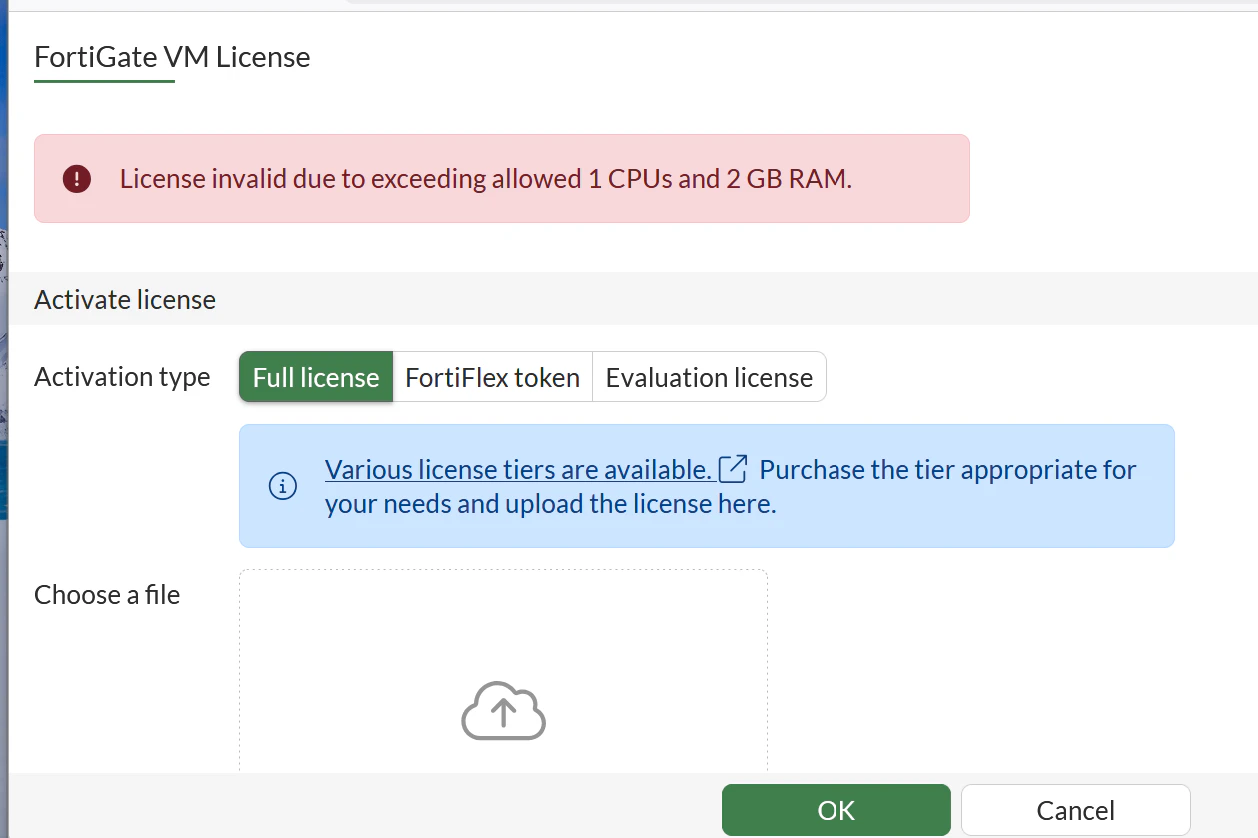

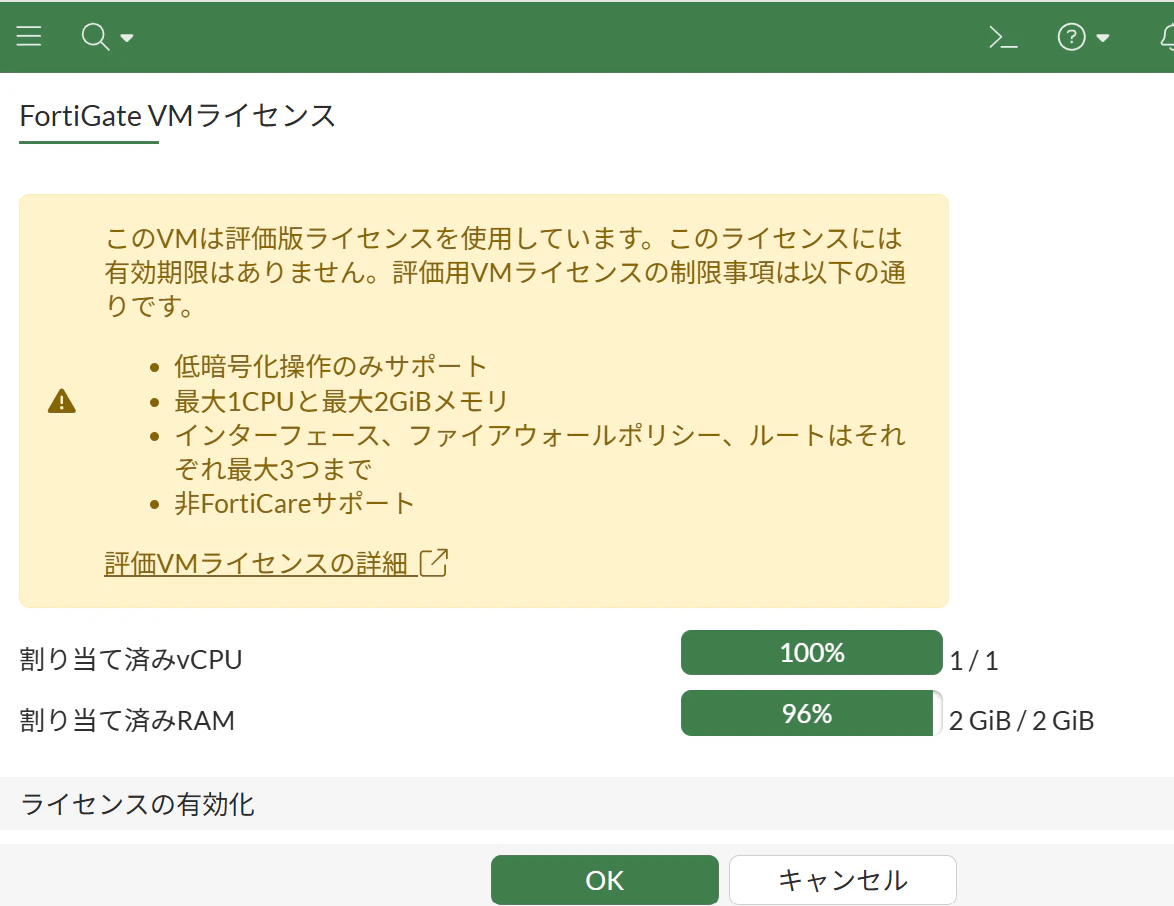

このvmdkファイルを、VMware Workstationに読み込む。順番が前後するが、起動後、パスワードなどを設定して、GUIでログインすると、下記が表示される。

制約が表示されている。なので、VMware Workstationの設定にて、CPUのコア数を1、メモリを2GBとしておく。

ライセンス設定

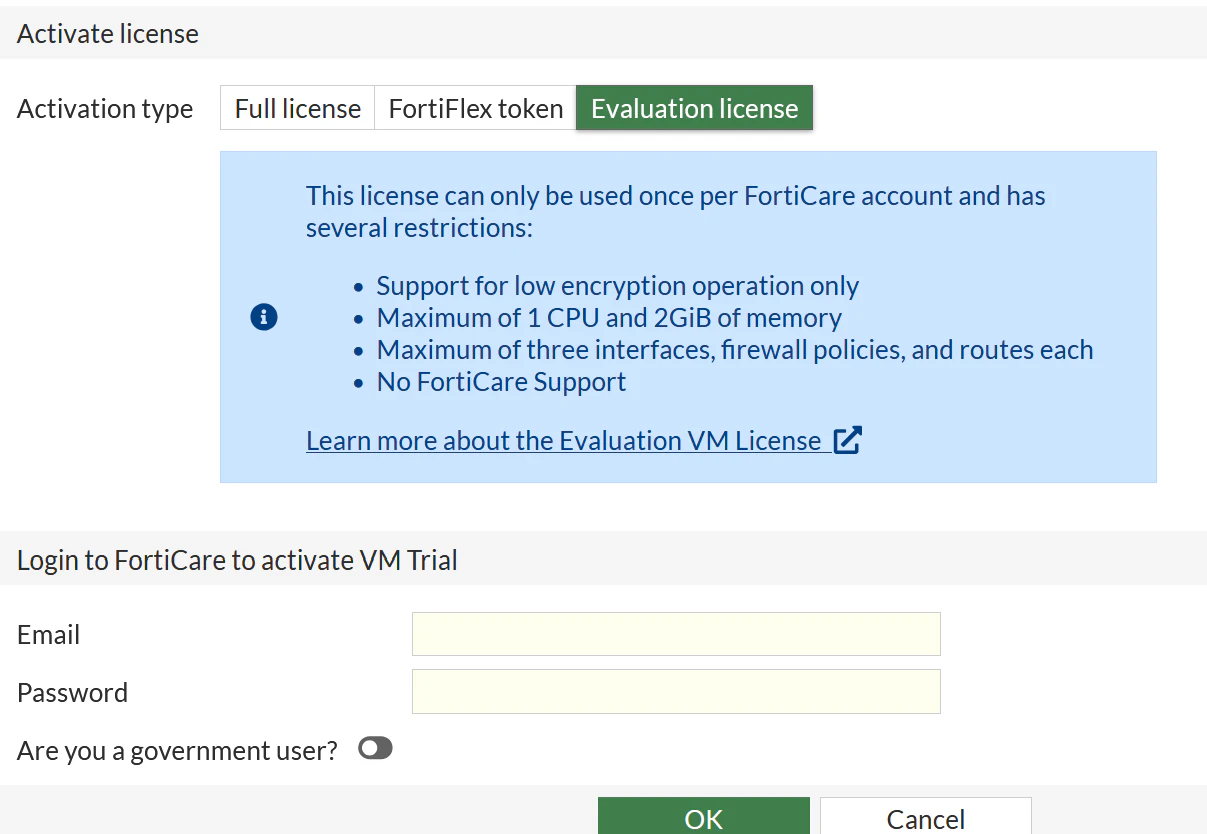

先ほどの画面でEvaluation licenseを選択。

認証情報を入力して進む。

ライセンス確認

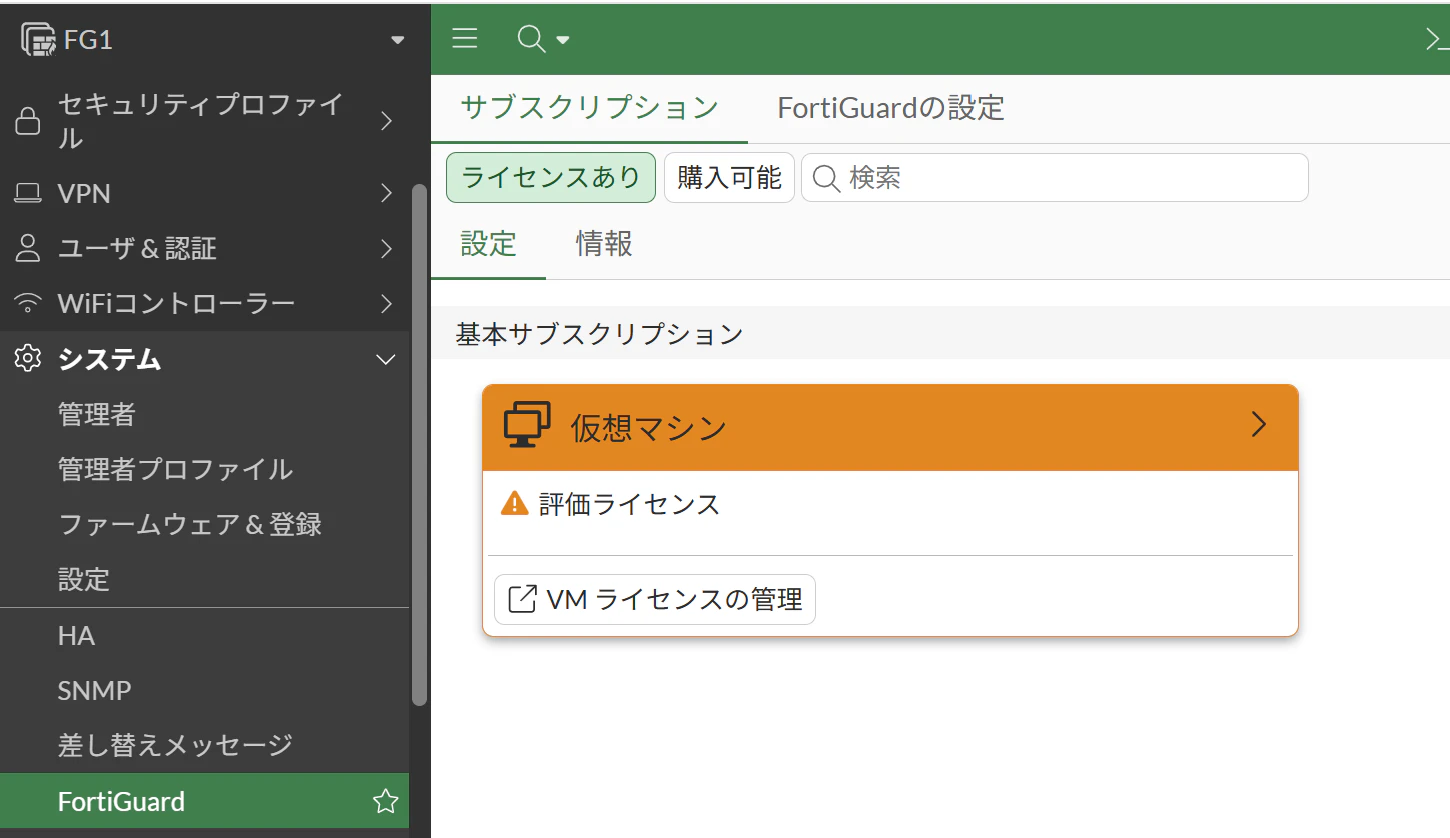

Fortiguardのところからライセンス状況が確認できる。

VMライセンスの管理をクリック。

制約あり。

• 低暗号化のみ
• インターフェース3つまで
• ファイアウォール3つまで
• ルート3つまで

制約内で実現できることをトライ。

VXLAN

ネットワーク

2つのFortigate VMのWAN側を接続し、双方のLAN側どうしを同一ネットワークセグメントとする（LAN側がNo IPとなる）。

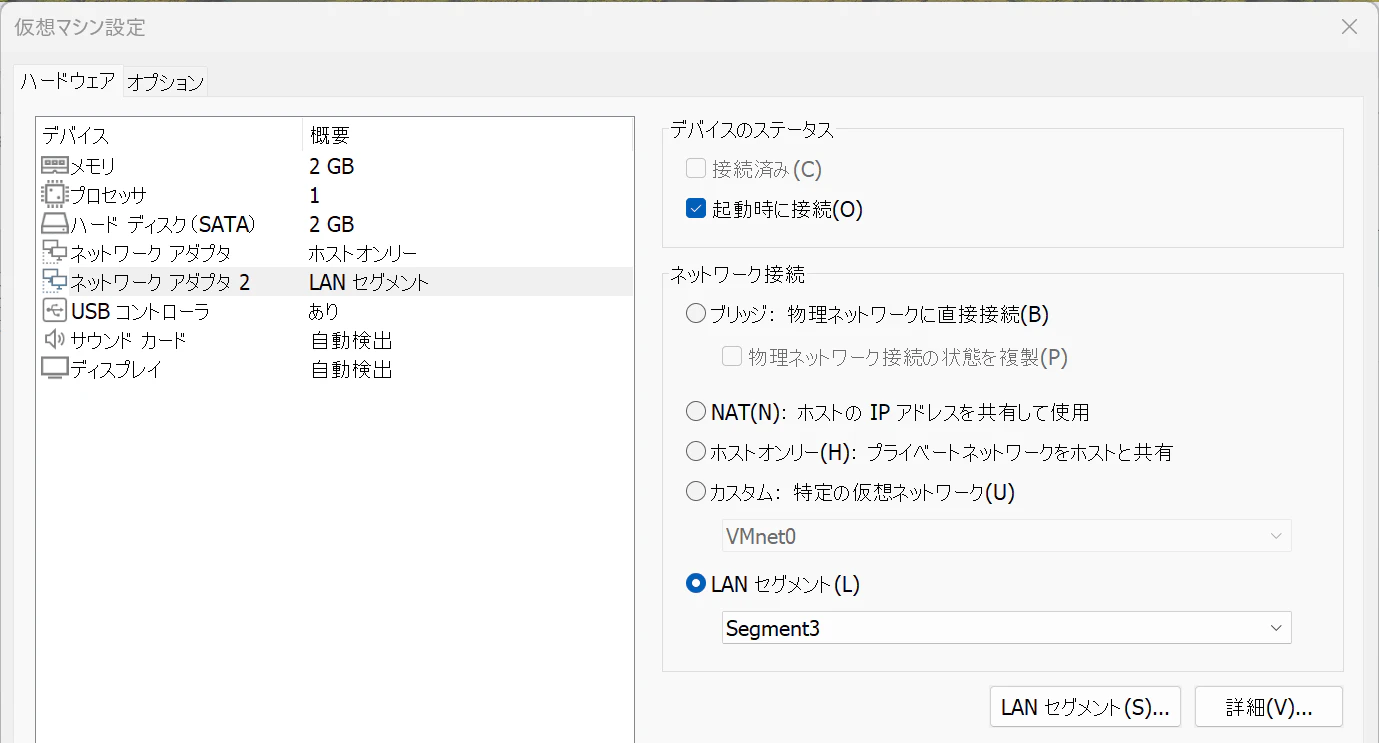

なお、VMware Workstationでは、ネットワークアダプタに対して、LANセグメントを適宜用いて、ネットワークブリッジを作成する。

設定

VXLAN

ここはCLIによる設定。FG1側は下記となる。

FG1 # config system vxlan

FG1 (vxlan) # show
config system vxlan
    edit "vxlan1"
        set interface "port1"
        set vni 10
        set remote-ip "192.168.190.130"
    next
end

• 名称：vxlan1
• WANインターフェース：物理ポートport1
• VNI：10（リモート側と合わせる必要あり）
• リモートIPアドレス：192.168.190.130

FG2側では、remote-ipが異なるのみ。

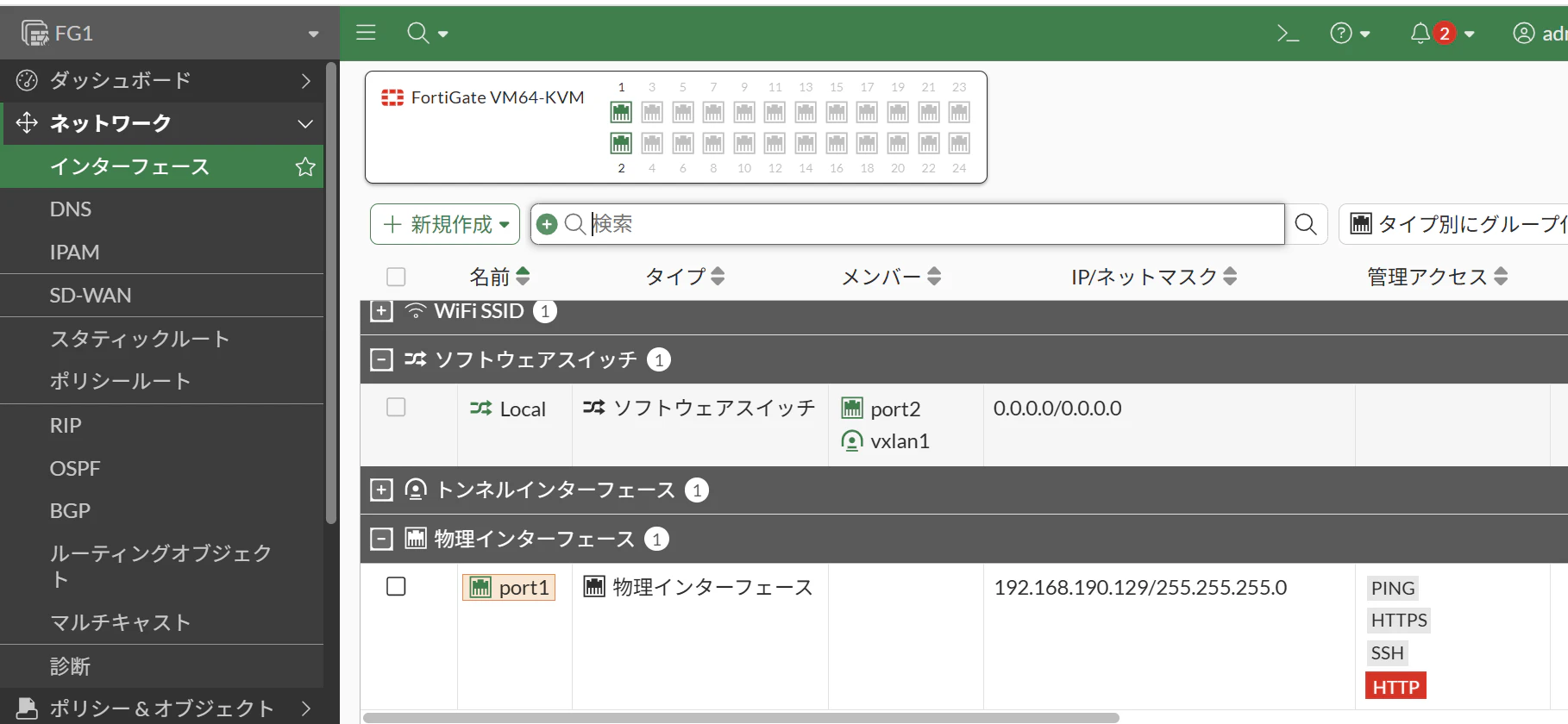

インターフェース

• 物理ポートIPアドレス：192.168.190.129
• ソフトウェアスイッチ（ブリッジ）
  • メンバー：vxlan1および物理ポートport2

など、ソフトウェアスイッチ登録時、port2が選択できないことがあった。この場合、下記手順で選択可能となった。詳細不明（Evaluation licenseの制約かも）。

• 本VMを終了
• 該当ネットワークアダプタを削除
• VMを起動
• VMを終了
• ネットワークアダプタを追加
• VMを再起動

設定はこれだけ。ブリッジなので、Firewall設定不要。

検証

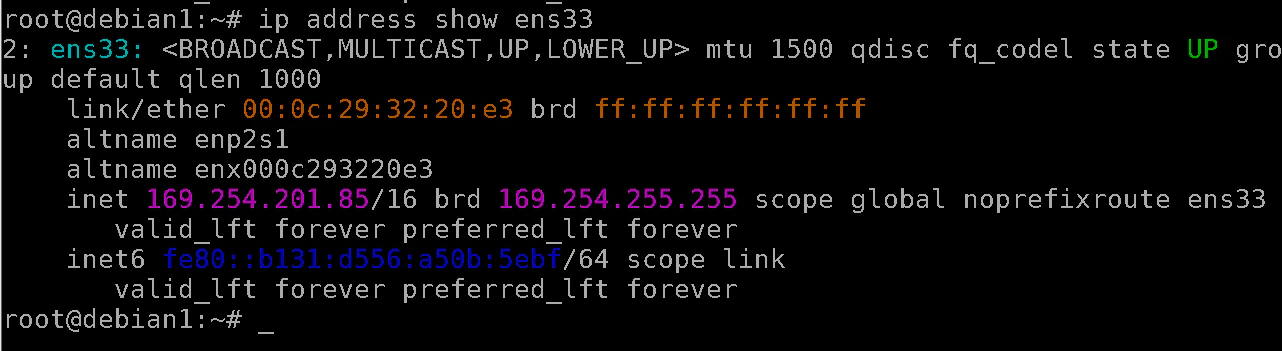

末端どうしでpingするのみ。まず、IPアドレス情報を下記。左末端端末（169.254.201.85）。

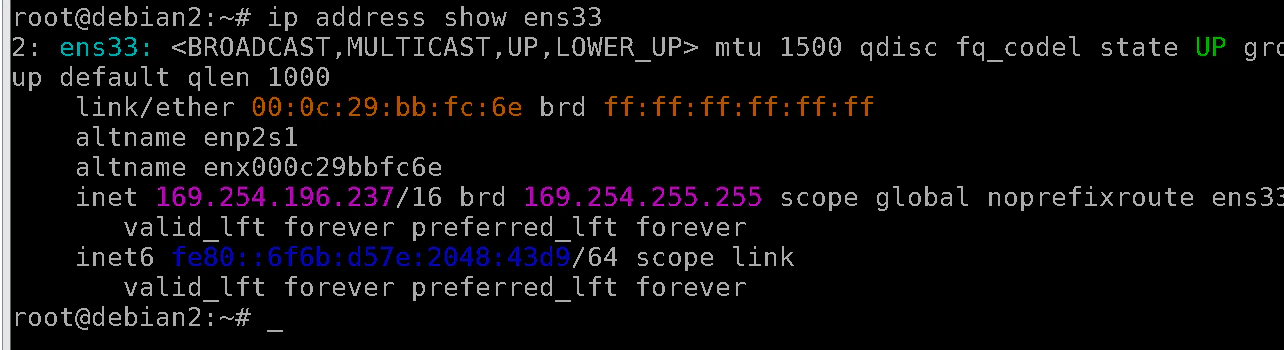

右（169.254.196.237）。

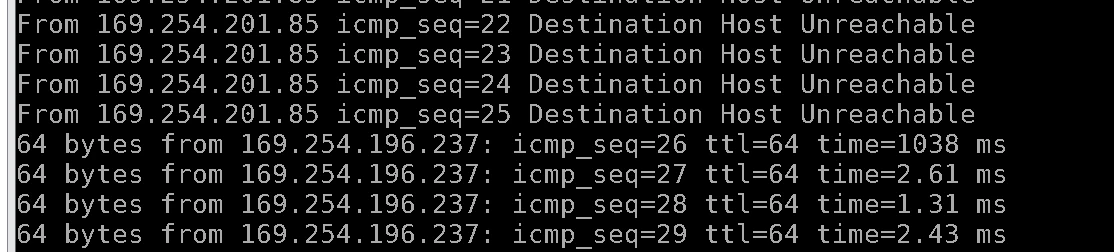

右から左へのping状況。

VXLANトンネル確立前は疎通がなかったが、確立後、疎通がある様子である。
