Strongswan+久しぶりにGNS3（その46）

StrongswanでIPsecを実現

GNS3（その46）はこじつけである。Strongswanを実現するのに、たまたまGNS3環境が実現しやすい＋Wiresharkのキャプチャが取得しやすいといった背景。

環境

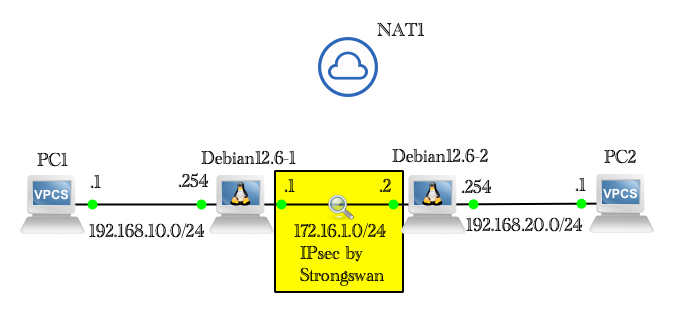

左ルーター（Debian12.6-1）と右ルーター（Debian12.6-2）とで、StrongswanによるIPsecを確立させ、両端のPC1とPC2とが属するネットワークをIPsecの対象とする。IPアドレスは記載のとおり。

なお、上部にNATが見えるが、これはStrongswan(IPsec)実行には関連しない。DebianでのStrongswanインストール時にインターネット接続が必要だったため、利用したもの。

$ sudo apt install storongswan

ルーター（Debian）での設定

参考URL

• Using Strongswan to setup site to site IPsec VPN between GCP and Digital Ocean
• Setup a Site to Site IPsec VPN with Strongswan and PreShared Key Authentication
• ubuntu 20.04 LTS にて strongswan を使用したVPNを構築する(PSK)

/etc/sysctl.conf

net.ipv4.ip_forward=1

ルーターとして転送を有効化する。

/etc/ipsec.conf

Strongswanを使う上での最小設定を記載。

左ルーター（Debian12.6-1）

config setup
    charondebug="ike 2, knl 2, cfg 2"

conn r1-to-r2
    keyexchange=ikev2
    type=tunnel
    authby=secret
    auto=start
    left=172.16.1.1
    leftid=172.16.1.1
    leftsubnet=192.168.10.0/24
    right=172.16.1.2
    rightid=172.16.1.2
    rightsubnet=192.168.20.0/24

• leftが自機、rightが対向機
• IPアドレスやIPsec対象ネットワークを指定
• leftid(172.16.1.1)：後述するsecretsファイルで利用

右ルーター（Debian12.6-2）

config setup
    charondebug="ike 2, knl 2, cfg 2"

conn r2-to-r1
    keyexchange=ikev2
    type=tunnel
    authby=secret
    auto=start
    left=172.16.1.2
    leftid=172.16.1.2
    leftsubnet=192.168.20.0/24
    right=172.16.1.1
    rightid=172.16.1.1
    rightsubnet=192.168.10.0/24

左ルーター説明参照。

/etc/ipsec.secrets

こちらも最小設定である。

左ルーター

172.16.1.1 172.16.1.2 : PSK "password"

前述したconfファイルのleftid, rightidを指定し、事前共有鍵は”password”。

右ルーター

172.16.1.2 172.16.1.1 : PSK "password"

こちらも左ルーター説明参照。

検証

IPsec対象となるネットワーク間の通信として、PC1(192.168.10.1)からPC2(192.168.20.1)へのpingを実施。

PC1> ping 192.168.20.1

84 bytes from 192.168.20.1 icmp_seq=1 ttl=62 time=38.590 ms
84 bytes from 192.168.20.1 icmp_seq=2 ttl=62 time=7.295 ms
84 bytes from 192.168.20.1 icmp_seq=3 ttl=62 time=13.027 ms
84 bytes from 192.168.20.1 icmp_seq=4 ttl=62 time=5.841 ms
84 bytes from 192.168.20.1 icmp_seq=5 ttl=62 time=4.669 ms

この時のIPsecステータスは下記となる。

$ sudo ipsec status
Security Associations (1 up, 0 connecting):
    r1-to-r2[2]: ESTABLISHED 2 minutes ago, 172.16.1.1[172.16.1.1]...172.16.1.2[172.16.1.2]
    r1-to-r2{2}:  INSTALLED, TUNNEL, reqid 1, ESP SPIs: c7718a78_i c249e70c_o
    r1-to-r2{2}:   192.168.10.0/24 === 192.168.20.0/24

他にも、”ipsec statusall”、”ip xfrm state”、”ip xfrm policy”などで、IPsec状況が把握できる。

ルーター間のWiresharkで取得したネットワークキャプチャデータも紹介。まずはIKE。

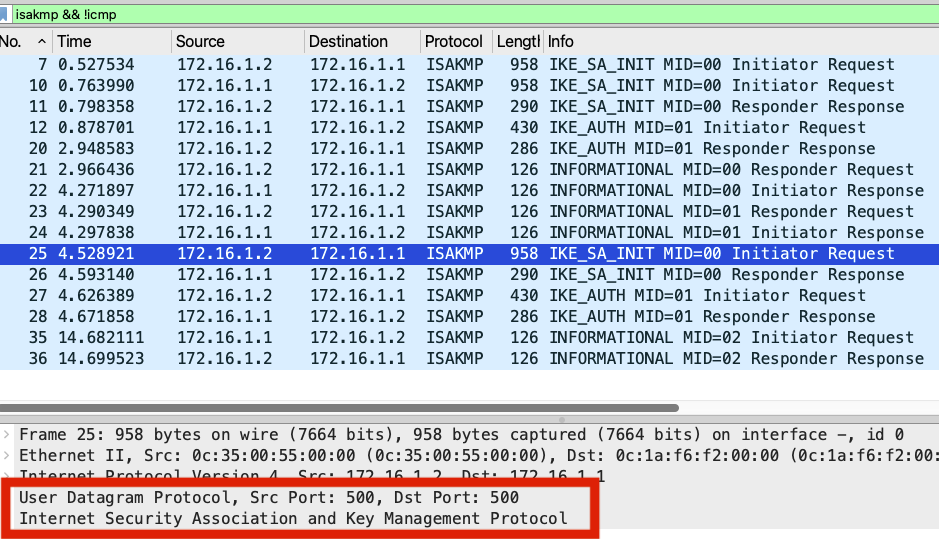

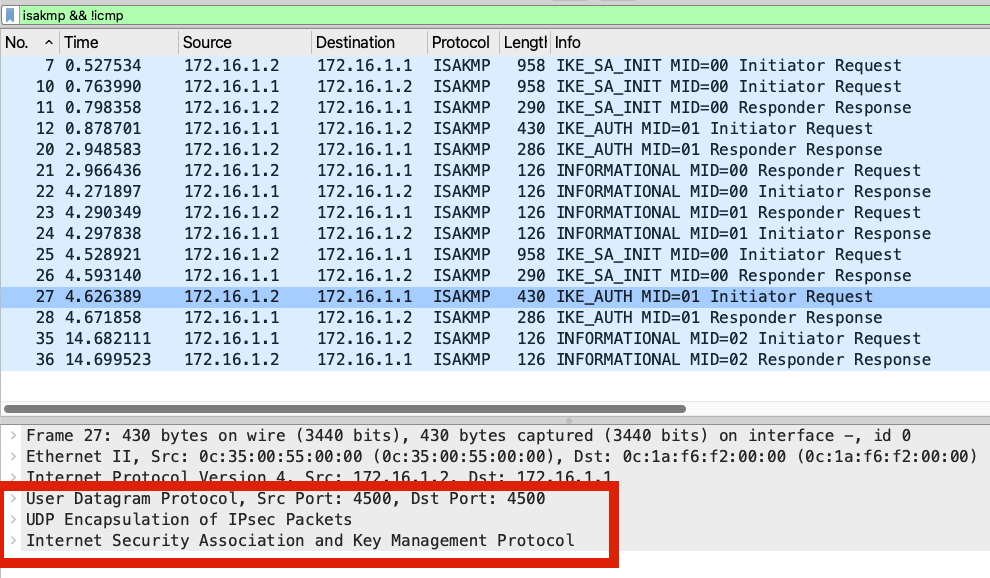

UDPポート500とポート4500(NAT-Traversal)とが混在している。理由は不明。

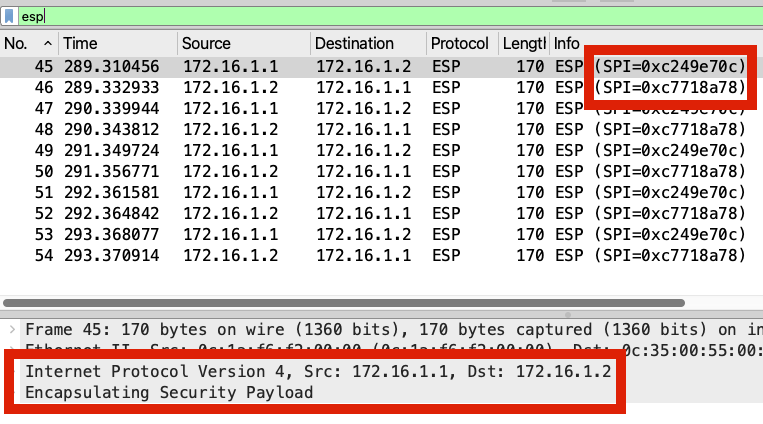

ping(ICMP)はESP内にある。

先ほどの”ipsec status”で見えたSPIである”c7718a78”と”c249e70c”とが確認できる。

なお、左ルーターのルーティングテーブル（下記）には、対向側のローカルネットワーク（192.168.2.0/24）の情報は存在しない。（右ルーターでも同様。）

$ ip route
172.16.1.0/24 dev ens4 proto kernel scope link src 172.16.1.1
192.168.10.0/24 dev ens5 proto kernel scope link src 192.168.10.254

IPsecの枠組みでルーティングしているということであろうか。

おまけ

GNS3には、各種OSに対応したApplianceというものが存在。

• Appliances

今回ルーターとして利用したDebianもここから導入。

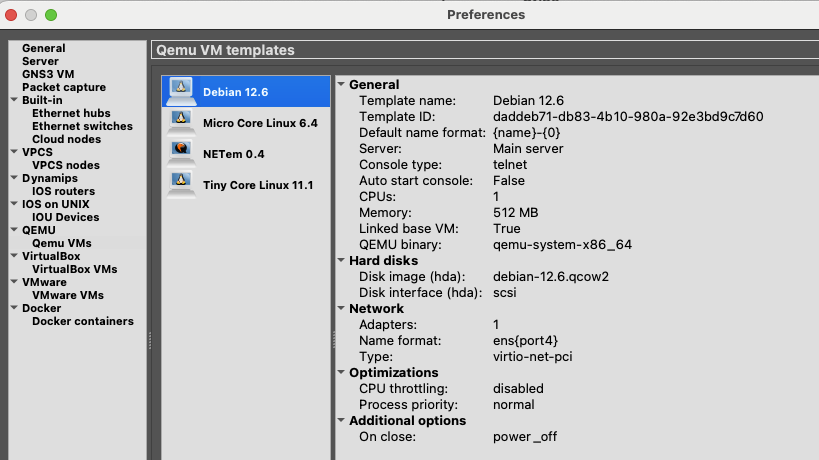

x86_64プラットフォームであり、qemuで実行しているようだ。

$ uname -m
x86_64
