原因分析(RCA)
- Asteriskのレジスト失敗なので原因を構成要素ごとに想定
| 構成要素 | 想定原因 |
|---|---|
| Ubuntu | FW、もしくは他アプリ（含むコンフィグ）の影響 |
| Win11 | Win11/WSL2のホストorネットワーク影響、デフォルトFW影響 |
| Asetrisk | ポート5060で待受けてない、コンフィグ不正 |
| Zoiper | インストール不完全、ポート5060でAsetriskへ通信してない |
RCA : Ubuntu
-
UbuntuのFWが原因か切り分け
- firewalldのステータス確認
# systemctl status firewalld
Unit firewalld.service could not be found
-
サービス見つからないと返るのでFWなし＝原因でない（そもそもインストールなし）
-
他アプリが原因でAsteriskやZoiperへ影響の可能性ほぼなく後回し
RCA : Win11、WSL2
- Win11/WSL2のホストorネットワークが原因か切り分け
ネットを調べると・・
Win10のWSLは同じホスト上にUbuntuがサブシステムで提供・・だったのがWSL2ではHyper-Vの仮想ホストでWin11とUbuntuが提供される仕様とのこと （別々のホストとして）

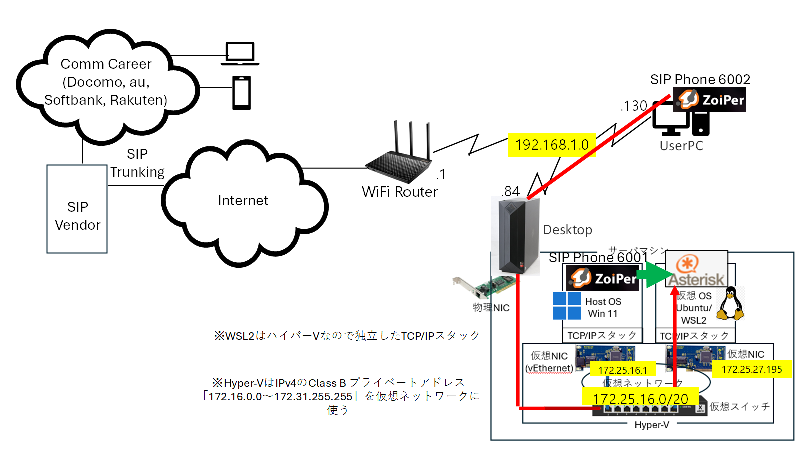

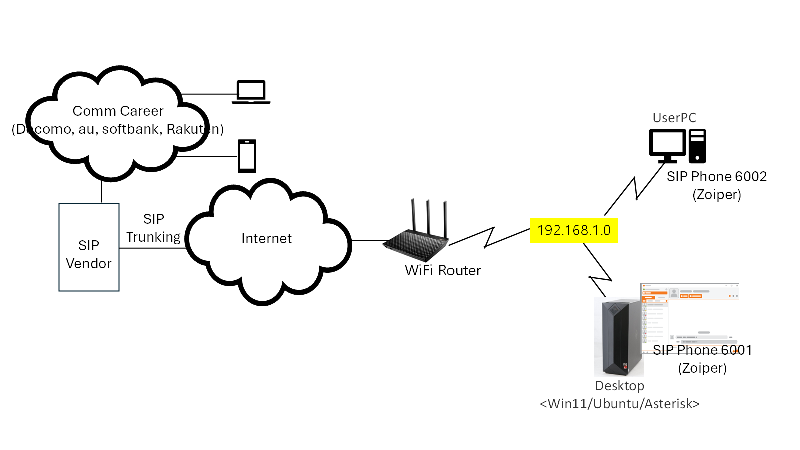

- ホスト/ネットワーク構成を再整理、当初認識は・・
- 判明した仕様からWSL2はHyper-Vの仮想ホストと仮想ネットワークで構成
-
従いAsterisk/Ubuntuは別仮想ホストで仮想ネットワークのIPアドレス
-
つまりWin11のClass C Private address: 192.168.1.84でははない
-
Asterisk/UbuntuのIPアドレスを確認

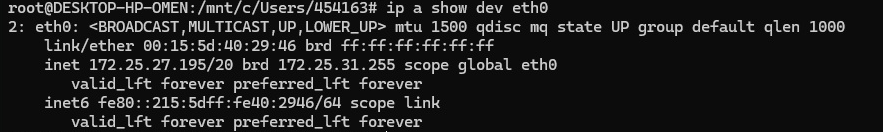

root@DESKTOP:/etc/asterisk#ip a show dev eth0
-
Class B Private address: 172.25.27.195/20

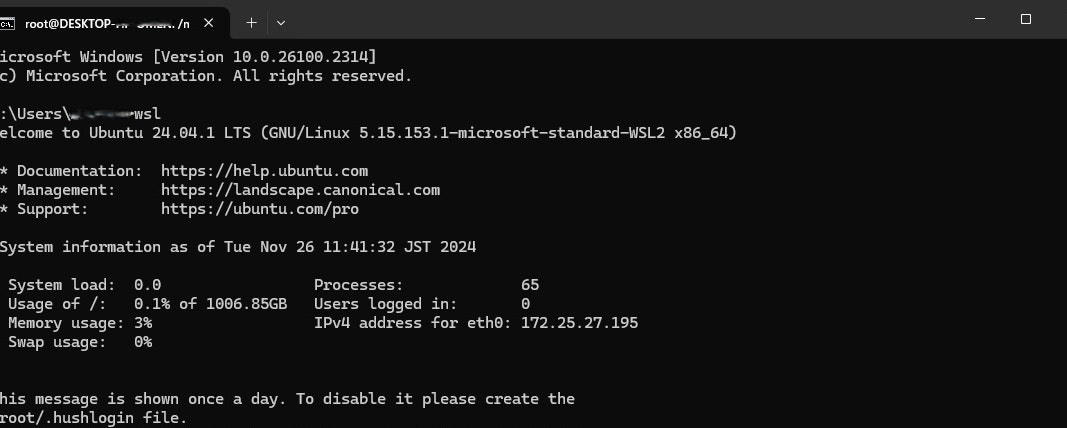

- よくよく見るとWSL起動時にも表示あり IPv4 addrfess for eth0: 172.25.27.195
仮想ホスト/ネットワーク対応
Hyper-Vの仮想ネットワーク172.25.16.0とDesktopやUserPCの物理ネットワーク192.168.1.0は別セグメントなのでUserPCとAsterisk/Ubuntuは直接通信できない
従いWin11/WSL2がアドレス変換（パケットフォワーディング）するようnetsh設定が必要

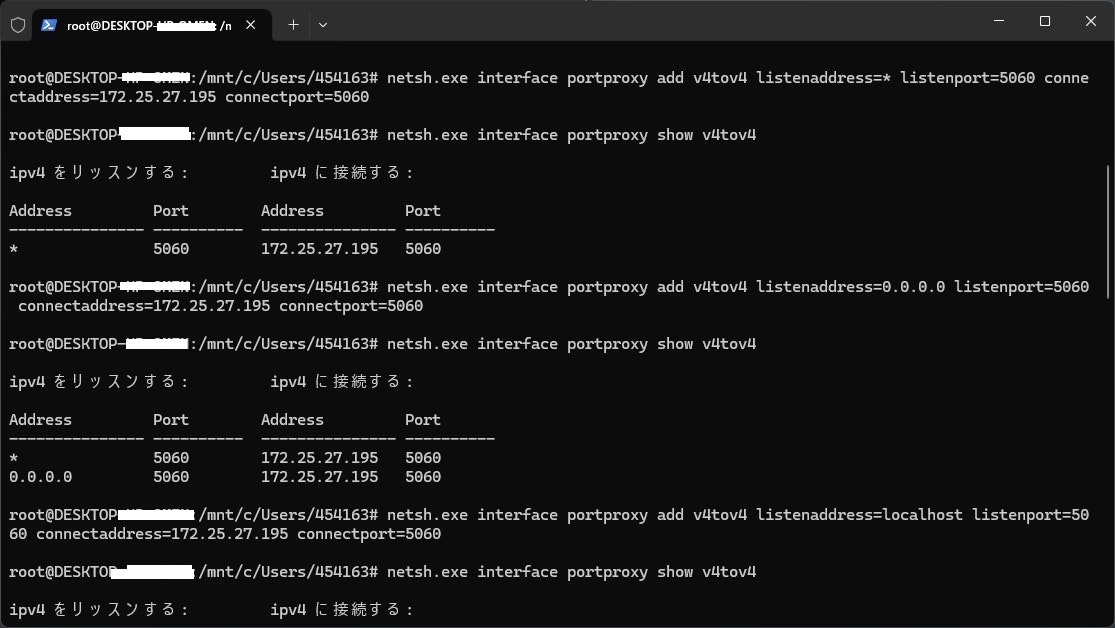

- netshのportproxyでパケットフォワーディングを設定
root@DESKTOP# netsh.exe interface portproxy add v4tov4 listenaddress=0.0.0.0 listenport=5060 coneectaddress=172.25.27.195 connectport=5060
- listenaddressは他にグローバル設定やlocalhostもあるようで念のため追加設定
root@DESKTOP# netsh.exe interface portproxy add v4tov4 listenaddress=* listenport=5060 coneectaddress=172.25.27.195 connectport=5060
root@DESKTOP# netsh.exe interface portproxy add v4tov4 listenaddress=localhost listenport=5060 coneectaddress=172.25.27.195 connectport=5060
root@DESKTOP# netsh.exe interface portproxy show v4tov4
- portproxy設定されたか確認

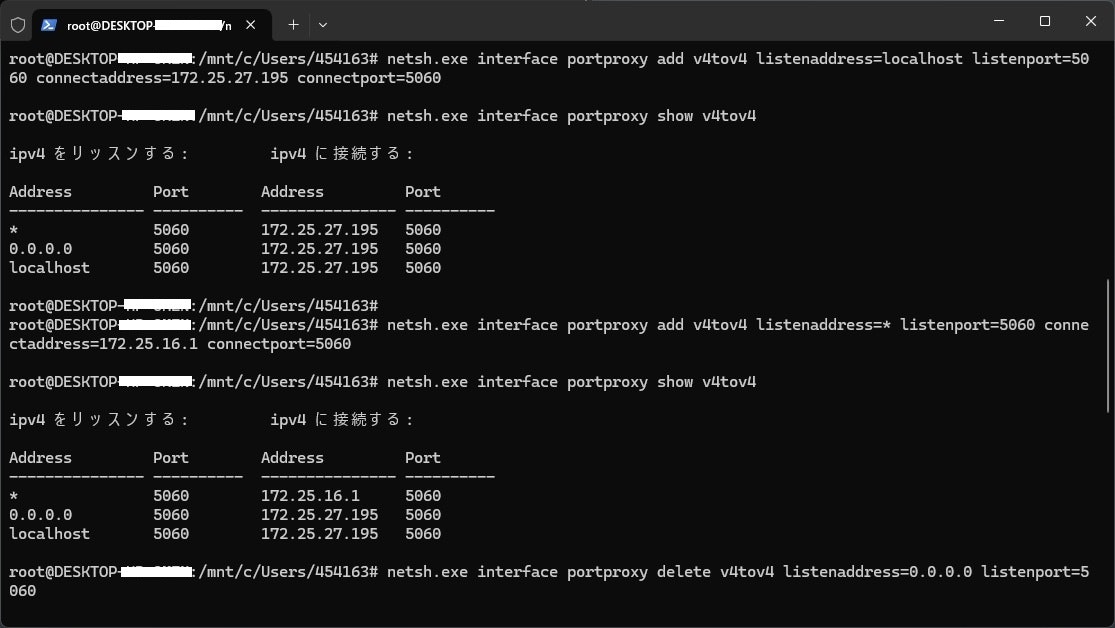

root@DESKTOP# netsh.exe interface portproxy show v4tov4
しかし、
UserPC/Zoiperから192.168.1.84へレジストリを再トライするが失敗
RCA : Asetrisk
- Asteriskのポート5060待受けが原因か切り分け
- lsofでAsteriskが利用のポートを確認

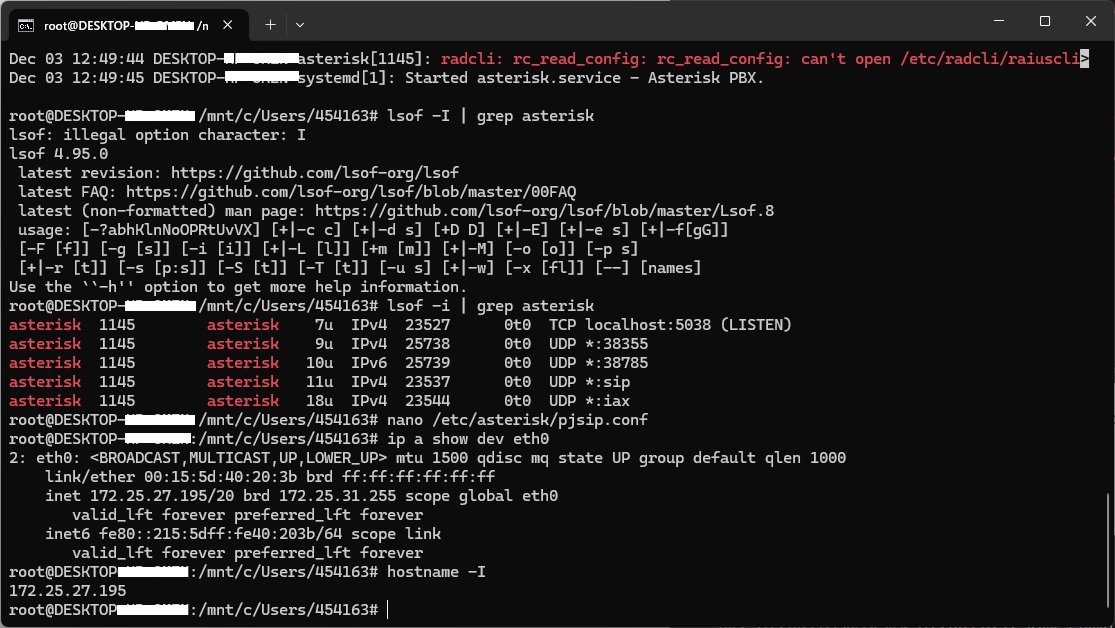

root@DESKTOP# lsof -i | grep asterisk
- asterisk（PID=1145）がIPv4、UDP、SIPでListenなので原因でない
- コンフィグ不正の原因切り分けは次のZoiperで
RCA : Zoiper
- インストール不完全、ポート5060でAsetriskへ通信してないが原因か切り分け
- 仮想ホスト/ネットワーク構成からUserPCでなくDESKTOP/Win11もSIPクライアントが可

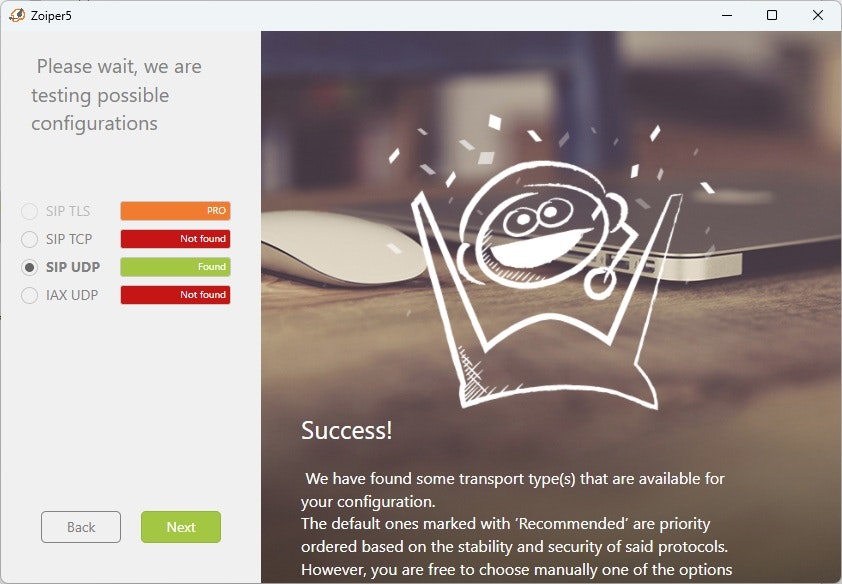

- 従い、DESKTOP/Win11にZoiperインストールしAsteriskレジストリをトライ

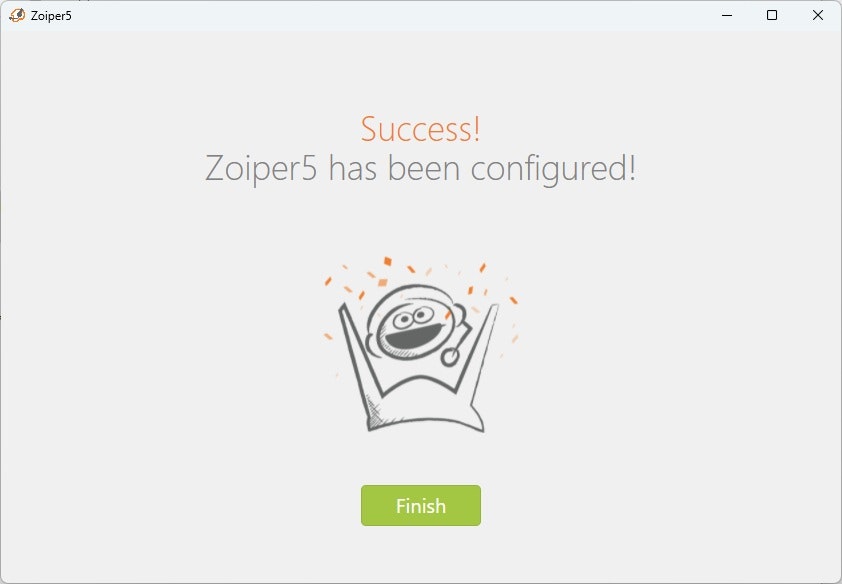

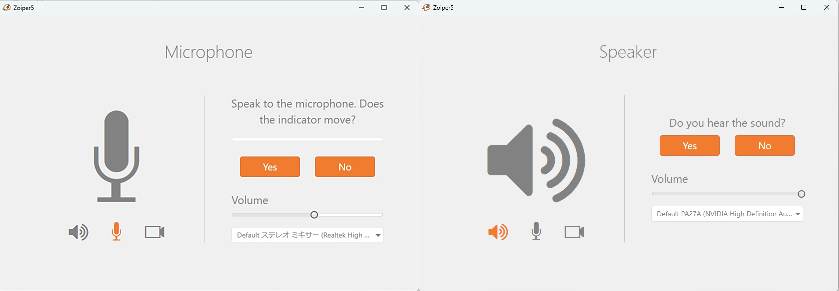

- Asteriskレジスト成功、マイク/スピーカー設定、Zoiper利用可に
- これでZoiperが原因でない、とAsteriskのコンフィグ不正も原因でないと判明
RCA : 結果
-
纏めると・・
-
UserPC/ZoiperからAsteriskへレジストリを再トライするが依然失敗
-
Ubutntu、Asterisk、Zoiperが原因ではない
-
WSL2が原因の可能性が高い
-
従いWin11/WSL2を除外しUbuntuマシンにAsteriskセットアップをやってみる
AsteriskをWSL2でセットアップした手順ー４・・に続く
AsteriskをWSL2でセットアップした手順ー２・・に戻る
