始めに
今回は２つのサービスをつなげてその時の動作をみたいと思います。
以下を目指します。
準備編
第二回と同じ手順でアプリを作ってください。
正しく構成されていれば、以下のURLで"Hello World"もしくは"Good Bye World"が表示されるはずです。
curl localhost:8082/hello
なお、混乱をさけるため、このアプリは記事ではREDアプリと呼称します。
今回はこのREDアプリに加え、もうひとつアプリをつくり、くっつけてみます。
新しく作る方をHUBアプリと呼びます。
ソースコード
ここに公開しています。
HUBアプリの準備
ここからはHUBアプリの作り方です。
(もうほぼテンプレですが)
準備ができたら、以下のURLにアクセスしてください。
ログイン後、以下を実施します。
- Add Dependencies を選択
- Spring Webを検索して追加
- Sleuth も同様に追加
- Wavefront も同様に追加
最後にGenerateをクリックします。
zipファイルは現在のアプリと重複しない場所に展開してください。
お気に入りのエディターで以下のファイルを開いてください。
mhoshino@mhoshino demo % vi src/main/java/com/example/demo/DemoApplication.java
これを以下の内容に差し替えてください。
package com.example.demo;
import java.util.Map;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.context.annotation.Bean;
import org.springframework.core.ParameterizedTypeReference;
import org.springframework.http.HttpMethod;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RequestHeader;
import org.springframework.web.bind.annotation.RestController;
import org.springframework.web.client.RestTemplate;
@SpringBootApplication
public class DemoApplication {
public static void main(String[] args) {
SpringApplication.run(DemoApplication.class, args);
}
}
@RestController
class HubController{
private static final Logger LOGGER = LoggerFactory.getLogger(HubController.class);
@Value("${hub.urls}")
private String urls;
@Autowired
RestTemplate restTemplate;
@Bean
public RestTemplate getRestTemplate() {
return new RestTemplate();
}
@GetMapping(value="/hub")
public String MultiRest(@RequestHeader Map<String, String> header) {
printAllHeaders(header);
for( String url : urls.split(",") )
{
LOGGER.info(String.format("URLS = %s", url));
restTemplate.exchange(url, HttpMethod.GET, null, new ParameterizedTypeReference<String>() {}).getBody();
}
return "REST Complete";
}
private void printAllHeaders(Map<String, String> headers) {
headers.forEach((key, value) -> {
LOGGER.info(String.format("Header '%s' = %s", key, value));
});
}
}
さらに以下のファイルを開きます。
mhoshino@mhoshino demo % vi src/main/resources/application.properties
そして以下の内容を追記します。
management.endpoints.web.exposure.include=wavefront
server.port=8083
wavefront.application.name=demo3
wavefront.application.service=Hub
hub.urls=http://localhost:8082/hello
コード編集は以上です。
サービスをくっつけてみる
さて、アプリを起動します。以下のコマンドをREDアプリとHUBアプリ両方で実行します。（同じコマンドなのでディレクトリーを混乱しないように）
./mvnw sprint-boot:run
そしてしばらく、以下のURLに対してコマンドを何回か実行します。
curl localhost:8083/hub
しばらくしたら、WavefrontのURLにログインしてみましょう。

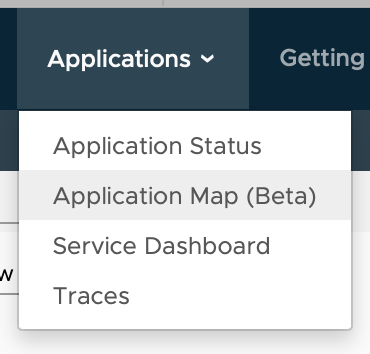

そして、Wavefrontにログイン後、[Applications] > [Application Map(Beta)]を選択します。

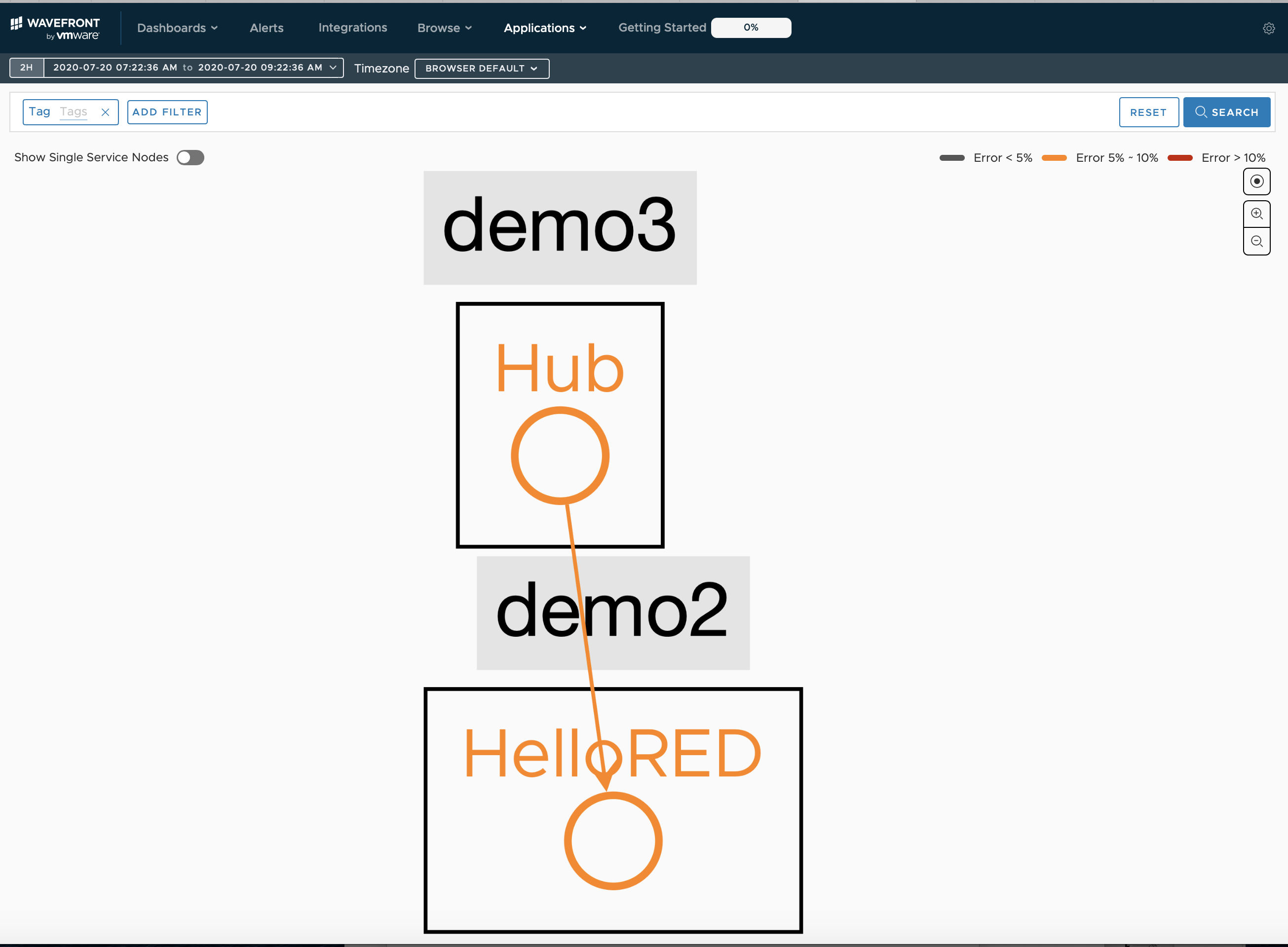

うまくいってれば、以下のように図がつながっているはずです。
[Applications] > [Traces]を開くと、Traceログがみれるはずです。
何が起きている？
さて、いつもどおり後回しの解説です。
今回作ったHUBアプリは非常に単純に、前回作ったREDアプリへREST APIを送るシンプルなアプリです。
コードでいうと以下の箇所
@GetMapping(value="/hub")
public String MultiRest(@RequestHeader Map<String, String> header) {
printAllHeaders(header);
for( String url : urls.split(",") )
{
LOGGER.info(String.format("URLS = %s", url));
restTemplate.exchange(url, HttpMethod.GET, null, new ParameterizedTypeReference<String>() {}).getBody();
}
return "REST Complete";
}
どのURLへ送るかはapplication.propertiesのhub.urlsパラメーターで指定します。
hub.urls=http://localhost:8082/hello
もうすこし詳細な挙動をみてみましょう。
HUBアプリのログを見てみます。
以下のようなログになっているかと思います。
2020-07-20 09:18:40.787 INFO [,5f14e2e08374d381d7534b5d89939527,d7534b5d89939527,true] 34562 --- [nio-8083-exec-2]
2020-07-20 09:18:40.787 INFO [,5f14e2e08374d381d7534b5d89939527,d7534b5d89939527,true] 34562 --- [nio-8083-exec-2]
2020-07-20 09:18:40.787 INFO [,5f14e2e08374d381d7534b5d89939527,d7534b5d89939527,true] 34562 --- [nio-8083-exec-2]
2020-07-20 09:18:40.787 INFO [,5f14e2e08374d381d7534b5d89939527,d7534b5d89939527,true] 34562 --- [nio-8083-exec-2]
注目するのが[,5f14e2e08374d381d7534b5d89939527,d7534b5d89939527,true] の箇所で、第一回目で説明したよう、5f14e2e08374d381d7534b5d89939527がTrace ID
でd7534b5d89939527がスパンIDです。
REDアプリのログをみてみます。
以下のようなログになっているかと思います。
[hellorest,5f14e2e08374d381d7534b5d89939527,7ce53e353e48c2aa,true] 34007 --- [nio-8082-exec-2]
[hellorest,5f14e2e08374d381d7534b5d89939527,7ce53e353e48c2aa,true] 34007 --- [nio-8082-exec-2]
[hellorest,5f14e2e08374d381d7534b5d89939527,7ce53e353e48c2aa,true] 34007 --- [nio-8082-exec-2]
[hellorest,5f14e2e08374d381d7534b5d89939527,7ce53e353e48c2aa,true] 34007 --- [nio-8082-exec-2]
ここで着目すると
-
5f14e2e08374d381d7534b5d89939527のTrace IDが一致している - Span ID がREDアプリとHUBアプリの間で異なる
さらに、このログを右の箇所注目するとこのようになっていると思います
2020-07-20 09:18:40.789 INFO Header 'accept' = text/plain, application/json, application/*+json, */*
2020-07-20 09:18:40.789 INFO Header 'x-b3-traceid' = 5f14e2e08374d381d7534b5d89939527
2020-07-20 09:18:40.789 INFO Header 'x-b3-spanid' = 067b8ed01abdb759
2020-07-20 09:18:40.789 INFO Header 'x-b3-parentspanid' = d7534b5d89939527
2020-07-20 09:18:40.789 INFO Header 'x-b3-sampled' = 1
2020-07-20 09:18:40.789 INFO Header 'user-agent' = Java/14.0.1
2020-07-20 09:18:40.789 INFO Header 'host' = localhost:8082
2020-07-20 09:18:40.789 INFO Header 'connection' = keep-alive
これは、HUBアプリからやってきた、HTTPのヘッダーを出力しています。
ここからわかることが
- x-b3-trace-id にTrace IDが含まれている
- x-b3-parentspanid にHUBアプリのSpan IDが含まれている
x-b3?
さて、x-b3 ってなんぞや？ですが、これはb3-propagationとよばれるZipkinで定義されているTrace情報を共有するためのHTTPヘッダーです。
詳しくは、ここを参照ください。
Spring Bootではこのx-b3のアップストームからの展開とダウンストリームへの挿入をSluethがほぼコードからは透過的に実施します。
以下の③の箇所で定義したときのものです。
まとめ
- サービス同士をくっつけるには、Spring Bootでは単純にREST APIを実行すればよい
- サービス同士はTrace ID、Span IDをHTTPの"x-b3-*"ヘッダーでやり取りしている
- "x-b3-*"ヘッダーは、Spring BootではSluethが勝手にやってくれるのでうれしい
さて、次回はこのx-b3-ヘッダーの取り扱いがどれだけややこしいか、pythonをつかって説明したいと思います。
次回は「Pythonで分散トレーシング」です。
