この文章は、Wavefrontで学ぶ分散トレーシング シリーズの第五回目です。
シリーズ
第一回 ： 概要編
第二回 ： [Spring Bootで分散トレーシング] (https://qiita.com/hmachi/items/d3ab73238b8c9e3b16c9)
第三回 ： REDメトリクスって何？
第四回 ： サービスをつなげてみる
第五回 ： Pythonで分散トレーシング ← いまここ
第六回 ： AMQPで分散トレーシング
第七回 ； サービスメッシュで分散トレーシング
始めに
過去の回では、Spring Bootをつかった分散トレーシングを紹介しました。
そして、それらの復習をすると
- 分散トレーシングのキモはTrace IDとSpan ID
- HTTPヘッダーをもとにTrace IDとSpan IDをサービス間で共有することでサービスがつながる
- Spring BootではSlueth をつかうことによって、ほぼコードからは透過的にTrace idとSpan idを取り扱うことができる
Spring Bootだとほとんど、コーディングで気にすることなく分散トレーシングが行えてしまいます。
これは便利なのですが、今回はあえてより大変な方法で理解を深めようと思います。
今回はPythonでやります。WavefrontではPythonのコードから分散トレーシングを行うための専用のSDKである、OpenTracing SDKを提供しています。
準備編
今回必要なのは以下です。
- Python 3
インストール方法はこちらを参照してください。
相変わらずですが高度なエディターは不要です。
Pythonがインストールできたら、まずは、依存関係をローカルでのみテストしたいので、virtualenvを作ります。任意のディレクトリーで以下を実行してください。
virtualenv env1
source env1/bin/activate
ソースコード
ここに公開しています。
コードの準備
hello.py
まず第一段階として、簡単なコードを用意します。
今回はREST APIにはFlaskを使用します。以下のファイルをrequirements.txtとして保存します。
flask
flask-jsonpify
flask-sqlalchemy
flask-restful
そうしたら、依存関係をインストールします。
pip install -r requirements.txt
コードは以下のようにしてください。ファイル名はhello.pyとして保存してください。
from flask import Flask
app = Flask(__name__)
@app.route("/")
def hello():
return "Hello World!"
if __name__ == '__main__':
app.run(debug=True,host='0.0.0.0')
これを起動します。
python hello.py
Curlでアクセスできることを確認します。
curk localhost:5000
この時点でHello World!と帰ってくれば成功です。
現状はそれ以上、特になんの面白味もないです。当然Wavefront側には何も表示されません。
これに分散トレーシングの仕組みを追加していきます。
コードのアップデート
さて、分散トレーシングのコードですが、まず依存関係を修正します。
requirements.txtを以下のファイルにアップデートしてください。
flask
flask-jsonpify
flask-sqlalchemy
flask-restful
wavefront-sdk-python
wavefront-opentracing-sdk-python
そうしたら、依存関係をインストールします。
pip install -r requirements.txt
そしてコードを以下の内容に差し替えます。
from flask import Flask,request
# Set up sender
import opentracing
from wavefront_opentracing_sdk import WavefrontTracer
from wavefront_opentracing_sdk import span_context
from wavefront_opentracing_sdk.reporting import CompositeReporter
from wavefront_opentracing_sdk.reporting import ConsoleReporter
from wavefront_opentracing_sdk.reporting import WavefrontSpanReporter
import wavefront_sdk
import argparse
app = Flask(__name__)
@app.route("/")
def hello():
span_ctx=None
with tracer.start_active_span('hello', child_of=span_ctx, ignore_active_span=True, finish_on_close=True):
return "Hello World!"
if __name__ == '__main__':
parser = argparse.ArgumentParser()
parser.add_argument('token')
args = parser.parse_args()
application_tag = wavefront_sdk.common.ApplicationTags(
application='demo5',
service='hello-python')
# Create Wavefront Span Reporter using Wavefront Direct Client.
direct_client = wavefront_sdk.WavefrontDirectClient(
server="https://wavefront.surf",
token=args.token,
max_queue_size=50000,
batch_size=10000,
flush_interval_seconds=5)
direct_reporter = WavefrontSpanReporter(direct_client)
# Create Composite reporter.
# Use ConsoleReporter to output span data to console.
composite_reporter = CompositeReporter(
direct_reporter, ConsoleReporter())
# Create Tracer with Composite Reporter.
tracer = WavefrontTracer(reporter=composite_reporter,
application_tags=application_tag)
app.run(debug=True,host='0.0.0.0')
数行のコードが突然複雑になったように感じると思いますが、一旦は起動します。
引数には、wavefrontのIDが必要ですが、前回までのSpring Bootを行っている場合、~/.wavefront_freemiumというファイルにIDがはいっているはずです。なので以下のように起動します。
python hello.py `cat ~/.wavefront_freemium`
~/.wavefront_freemiumが存在しない場合、[第二回] (https://qiita.com/hmachi/items/d3ab73238b8c9e3b16c9)の検証を実施してください。
Curlでアクセスできることを確認します。
curk localhost:5000
この時点でHello World!と帰ってくれば成功です。
何回か実行して以下のURLにアクセスしてください。

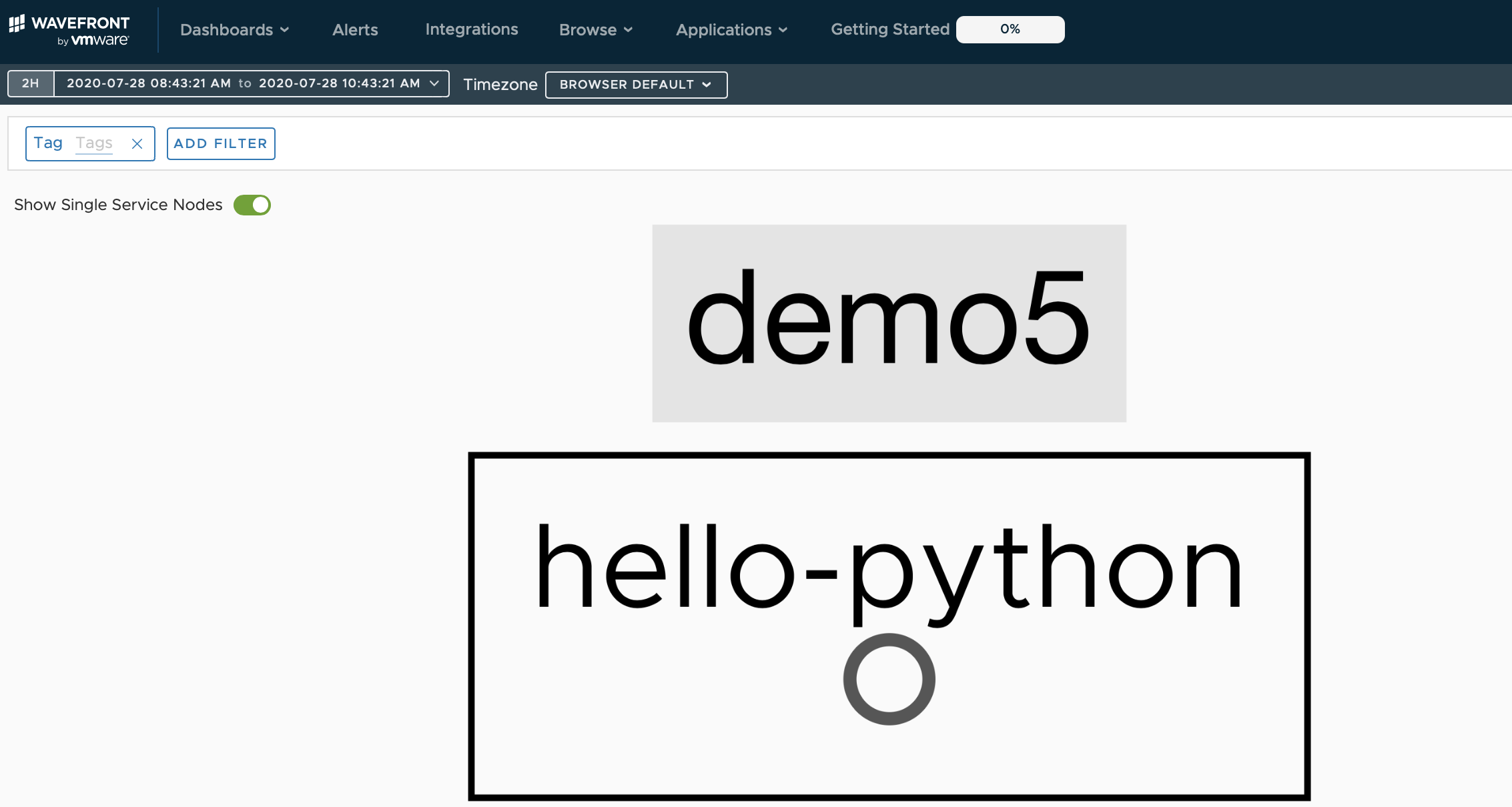

そして[Applications] > [Applications Map(Beta)] を選択し、さらにShow Single Service Nodesをオンにします。
すると、demo5, hello-pythonが見えるはずです。
フォーカスをあてるとPythonだということも認識しています。
"View Service Dashboard"や"View Traces for Service"も選択してください。前回と同じような画面がみえるかと思います。（今回は詳細はふれません）
コードの分析
さて、今回のコードですが、注目するべき点はただの2点です。
1点目がTracerオブジェクトを作成している以下の箇所です。
# Create Tracer with Composite Reporter.
tracer = WavefrontTracer(reporter=composite_reporter,
application_tags=application_tag)
このコードを含めた前段でどのようにWavefrontに接続するかを定義しています。
Tracerを生成したら、Pythonのwith構文でどの箇所をトレースするかを定義します。
コードでいう以下の箇所です。
@app.route("/")
def hello():
...
with tracer.start_active_span('hello', child_of=span_ctx, ignore_active_span=True, finish_on_close=True):
return "Hello World!"
このように任意の箇所でトレースしたいものをコーディングするのがライブラリーを使った分散トレーシングのやり方です。
逆にいうと注意が必要なのが正しい位置にこのようなコーディングを入れ込まないと意図しないトレース情報を送付してしまうかもしれません。
サービスをつなげてみる
さて、前回つくったHUBアプリで今回新しくつくったPythonのアプリをつなげてみたいと思います。
前回のHUBアプリの準備に従って用意してください。
最後に起動コマンドを以下のようにします。こうすることでhub.urlsの値をオーバーライドしてpythonのコードにアクセスを行おうとします。
./mvnw spring-boot:run -Dspring-boot.run.arguments=--hub.urls=http://localhost:5000
そして以下のURLにアクセスをしてみます。
curl localhost:8083/hub
うまくいくと以下のようなメッセージがみれるはずです。
REST Complete
すべて成功してしまっているように見えますが、WavefrontのURLにログインしてみます。
つながっていないじゃん

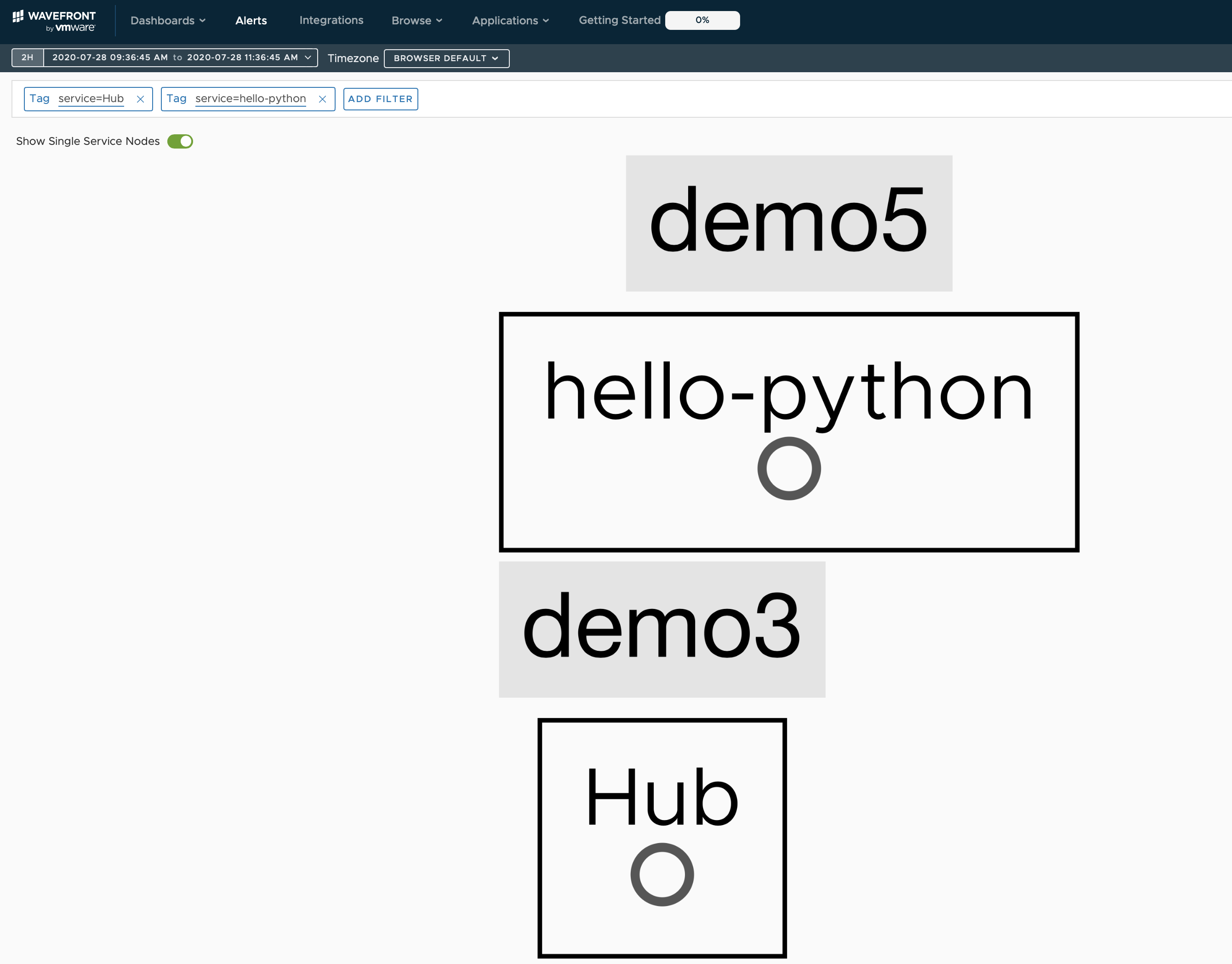

おそらくしばらくまっても、以下のようになり、２つのサービスがつながらないと思います。
なぜか、Traceダッシュボードをみてましょう。
すると、Trace IDが２つのサービス間で一致していないことが確認できます。
たとえば、この例では、hello-pythonはa3e9e320-d07a-11ea-a7cc-faffc269bbf7ですが、
呼び出した方のサービスでは、5f1f8e56-c571-7942-f160-b2c0d33116aaとなっています。
前回にもまとめたようサービス間はHTTPヘッダーをつかいながら、お互いのTrace IDを交換しています。
このときアプリケーション側でただしくTrace IDを展開しないと関連のないサービスとして見えてきません。
これをさけるためにコードをもう一段階修正しなくてはいけません。
コードを修正
Pythonのコードを以下に修正してください。
from flask import Flask,request
# Set up sender
import opentracing
from wavefront_opentracing_sdk import WavefrontTracer
from wavefront_opentracing_sdk import span_context
from wavefront_opentracing_sdk.reporting import CompositeReporter
from wavefront_opentracing_sdk.reporting import ConsoleReporter
from wavefront_opentracing_sdk.reporting import WavefrontSpanReporter
import wavefront_sdk
import argparse
import uuid
app = Flask(__name__)
@app.route("/")
def hello():
_BAGGAGE_PREFIX = 'x-b3-'
_TRACE_ID = _BAGGAGE_PREFIX + 'traceid'
_SPAN_ID = _BAGGAGE_PREFIX + 'spanid'
_SAMPLE = _BAGGAGE_PREFIX + 'sample'
trace_id = None
span_id = None
sampling = None
baggage = {}
for key, val in dict(request.headers).items():
key = key.lower()
if key == _TRACE_ID:
trace_id = uuid.UUID(val.zfill(32))
elif key == _SPAN_ID:
span_id = uuid.UUID(val.zfill(32))
elif key == _SAMPLE:
sampling = bool(val == 'True')
elif key.startswith(_BAGGAGE_PREFIX):
baggage.update({strip_prefix(_BAGGAGE_PREFIX, key): val})
if trace_id is None or span_id is None:
span_ctx=None
else:
span_ctx = span_context.WavefrontSpanContext(trace_id, span_id, baggage,
sampling)
# Create span1, return a newly started and activated Scope.
with tracer.start_active_span('hello', child_of=span_ctx, ignore_active_span=True, finish_on_close=True):
return "Hello World!"
def strip_prefix(prefix, key):
"""
Strip the prefix of baggage items.
:param prefix: Prefix to be stripped.
:type prefix: str
:param key: Baggage item to be striped
:type key: str
:return: Striped baggage item
:rtype: str
"""
return key[len(prefix):]
if __name__ == '__main__':
parser = argparse.ArgumentParser()
parser.add_argument('token')
args = parser.parse_args()
application_tag = wavefront_sdk.common.ApplicationTags(
application='demo5',
service='hello-python')
# Create Wavefront Span Reporter using Wavefront Direct Client.
direct_client = wavefront_sdk.WavefrontDirectClient(
server="https://wavefront.surf",
token=args.token,
max_queue_size=50000,
batch_size=10000,
flush_interval_seconds=5)
direct_reporter = WavefrontSpanReporter(direct_client)
# Create Composite reporter.
# Use ConsoleReporter to output span data to console.
composite_reporter = CompositeReporter(
direct_reporter, ConsoleReporter())
# Create Tracer with Composite Reporter.
tracer = WavefrontTracer(reporter=composite_reporter,
application_tags=application_tag)
app.run(debug=True,host='0.0.0.0')
さらに長くなりましたが、修正後もう一度アプリを起動します。
python hello.py `cat ~/.wavefront_freemium`
そして、しばらくcurlを実行します。
curl localhost:8083/hub
するとうまくいけばWavefront上の画面でサービスがつながります。
修正したコードで注目すべきは以下の箇所です。
ここでHTTPヘッダーを解釈して、正しいTrace IDを抽出しています。
@app.route("/")
def hello():
...
for key, val in dict(request.headers).items():
key = key.lower()
if key == _TRACE_ID:
trace_id = uuid.UUID(val.zfill(32))
elif key == _SPAN_ID:
span_id = uuid.UUID(val.zfill(32))
elif key == _SAMPLE:
sampling = bool(val == 'True')
elif key.startswith(_BAGGAGE_PREFIX):
baggage.update({strip_prefix(_BAGGAGE_PREFIX, key): val})
再びTraceのダッシュボードを参照すると、接続されたサービスが同じTrace IDをもっていることが記録されているはずです。
以上でサービスをつなげる方法を紹介しました。
まとめ
- 分散トレーシングを行う上では、コーディング側でどこをTraceしたいか明示的に記載しないといけない
- 他のサービスとの連携をする際、受け取ったHTTPヘッダーからTrace IDを取り出さないとつながって表示されない
今回はSpring Bootを使わず、他言語でどのように分散トレーシングができるようになるか紹介しました。
次回は「AMQPで分散トレーシング」です。
