TerraformでAWSのネットワークまわり（VPC、サブネット、ルートテーブル他）をデプロイする #AWS

Terraformシリーズ第4弾はネットワークです。

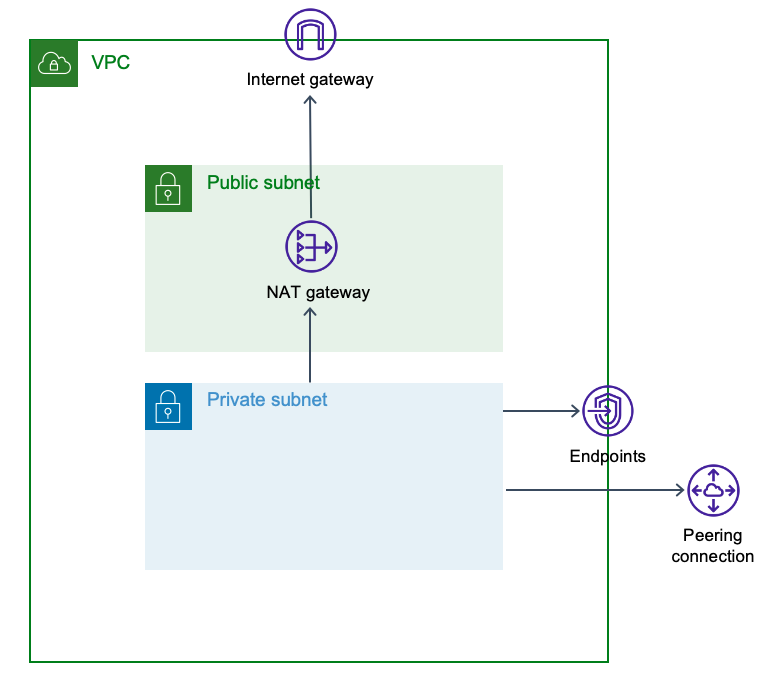

項目はけっこういろいろあってネットワークの主要になるVPC、サブネット、ルートテーブル、DHCPオプションセット、IGW、NATGW、エンドポイント、ピアリングあたりです。イメージしにくいと思うので図にしてみました

※過去のTerraform記事はこちら
第一弾：TerraformでAWSリソースをデプロイしてみる
第二弾：TerraformでAWS環境をデプロイする前に認識しておくべきこと（tfstate.tf / providor.tf / output.tf / ディレクトリ構造）
第三弾：TerraformでAWSのIAMまわりをデプロイする

※以下実際にコードを記述していきますが、 "${local.XXX}" と記述されているものは個人的に外出しした箇所なので、より参考になるかと思いそのまま残しておきました。

VPC

resource "aws_vpc" "vpc01" {
  cidr_block           = "${local.VPCCIDR値}"
  enable_dns_support   = true #VPC内でのDNSによる名前解決
  enable_dns_hostnames = true #VPC内インスタンスのDNSホスト名取得

  tags = {
    Name = "${local.環境名}"
  }
}

※作成されたVPCを他のモジュールで利用する場合、以下のように出力させておきます。（outputに関する詳細は第二弾の記事を参考）

output "vpcid" {
  value = "${aws_vpc.vpc01.id}"
}

DHCPオプションセット

resource "aws_vpc_dhcp_options" "dhcp01" {
  domain_name = "${local.DHCPオプションのドメイン名}"
  domain_name_servers = ["${local.DNSサーバ①}","${local.DNSサーバ②}","AmazonProvidedDNS"]
  ntp_servers = ["${local.NTPサーバ①}","${local.NTPサーバ②}"]

  #NetBIOSノードタイプ
  netbios_node_type = 2

  tags = {
    Name = "${local.DHCPオプションのドメイン名}"
  }
}

#VPCとの紐付け
resource "aws_vpc_dhcp_options_association" "vpc_vpc01-dhcp-association" {
  vpc_id = aws_vpc.vpc01.id
  dhcp_options_id = aws_vpc_dhcp_options.dhcp01.id
}

・DNSサーバは環境に合わせて適宜変更してください（上記はDNSをキャッシュできるサーバが2台存在する前提で記述しています）
・NetBIOSノードタイプはAWSでは「2」が推奨されています

サブネット

※プラベートサブネットの場合

resource "aws_subnet" "private-1a" {
  vpc_id                  = aws_vpc.vpc01.id
  cidr_block              = "${local.サブネットのCIDR値"}
  availability_zone       = "ap-northeast-1a"

  tags = {
    Name = "${local.環境名}"-private-1
  }
}

・private/publicの区別は "aws_subnet" やタグで記述してあげます
・サブネットもVPC同様outputさせる場合は以下です

output "サブネット名" {
  value = "${aws_subnet.private-1a.id}"
}

ゲートウェイ

以下NATゲートウェイまでの利用を前提に記載します。

インターネットゲートウェイ

resource "aws_internet_gateway" "igw" {
  vpc_id = aws_vpc.vpc01.id #紐づけるVPC
  tags = {
    Name = "${local.環境名}-igw
  }
}

EIP

resource "aws_eip" "ngw" {
  vpc        = true
  depends_on = [aws_internet_gateway.igw]　#紐付けるIGW
}

紐づける先はIGWですが、NATGW用のEIPのため "aws_eip" "ngw" としています。

NATゲートウェイ

resource "aws_nat_gateway" "ngw" {
  allocation_id = aws_eip.ngw.id #紐づけるEIP
  subnet_id     = aws_subnet.public-1a.id #紐づけるパブリックサブネット
  depends_on    = [aws_internet_gateway.igw] #紐付けるIGW
  tags = {
    Name = "${local.環境名}"-ngw
  }
}

ルートテーブル

パブリック用

#ルートテーブル作成
resource "aws_route_table" "rtb-public" {
  vpc_id = aws_vpc.vpc01.id #VPCとの紐付け

  route {
    cidr_block = "0.0.0.0/0"
    gateway_id = aws_internet_gateway.igw.id #IGWとの紐付け
  }

  tags = {
    Name = "${local.環境名}"-public
  }
}

#サブネットとの紐付け
resource "aws_route_table_association" "rtb-public-1a" {
  subnet_id      = aws_subnet.public-1a.id
  route_table_id = aws_route_table.rtb-public.id
}

プライベート用

#ルートテーブル作成
resource "aws_route_table" "rtb-private" {
  vpc_id = aws_vpc.vpc01.id #VPCとの紐付け

  route {
    cidr_block = "0.0.0.0/0"
    gateway_id = aws_nat_gateway.ngw.id #NATGWとの紐付け
  }

  tags = {
    Name = "${local.環境名}"-private
  }
}

#サブネットとの紐付け
resource "aws_route_table_association" "rtb-private-1a" {
  subnet_id      = aws_subnet.private-1a.id
  route_table_id = aws_route_table.rtb-private.id
}

エンドポイント（S3の場合）

#エンドポイントの作成
resource "aws_vpc_endpoint" "vpces3" {
  vpc_id       = aws_vpc.vpc01.id #VPCとの紐付け
  service_name = "com.amazonaws.ap-northeast-1.s3"
  policy = file("./vpcendpointpolicy.json") #エンドポイントポリシーはjsonで外だしして記述
  tags = {
    Name = "${local.環境名}"-vpce-s3
  }
}

#ルートテーブルとの紐付け
resource "aws_vpc_endpoint_route_table_association" "vpce-01" {
  route_table_id  = aws_route_table.rtb-private.id
  vpc_endpoint_id = aws_vpc_endpoint.vpces3.id
}

VPCピアリング

#ピアリング
resource "aws_vpc_peering_connection" "ピア名" {
  peer_owner_id = "${local.ピア先アカウント}"
  peer_vpc_id   = "${local.ピア先VPC}"
  vpc_id        = aws_vpc.vpc01.id

  tags = {
    Name = "${local.環境名}"-"ピア"
  }
}

#ルートテーブルとの紐付け
resource "aws_route" "ピア名" {
  route_table_id            = aws_route_table.rtb-private.id
  destination_cidr_block    = "${local.ピア先CIDR}"
  vpc_peering_connection_id = aws_vpc_peering_connection.ピア名.id
}
