-AvneetKaurとManinderBir SinghGulshanによる
この記事はJLCPCBと共同で公開されています。JLCPCBはPCBのプロトタイプと製造の分野で10年以上の経験を持つ最も経験豊富なPCBメーカーのひとつであり、品質、納期、費用対効果など、さまざまな業界のお客様のニーズを満たすことに取り組んでいます。
Wi-Fi
・IEEE 802.11 b/g/n-compliant
・Supports 20 MHz, 40 MHz bandwidth in 2.4 GHz band
・Single-band 1T1R mode with data rate up to 150 Mbps
・WMM
・TX/RX A-MPDU, RX A-MSDU
・Immediate Block ACK
・Fragmentation and defragmentation
CPU and Memory
・Xtensa® single-core 32-bit LX7 microprocessor, up to 240 MHz
・128 KB ROM
・320 KB SRAM
Advanced Peripheral Interfaces
・43 × programmable GPIOs
・2 × 12-bit SAR ADCs, up to 20 channels
・2 × 8-bit DAC
・14 × touch sensing IOs
・4 × SPI
・1 × I2S
・2 × I2C
・2 × UART
・RMT (TX/RX)

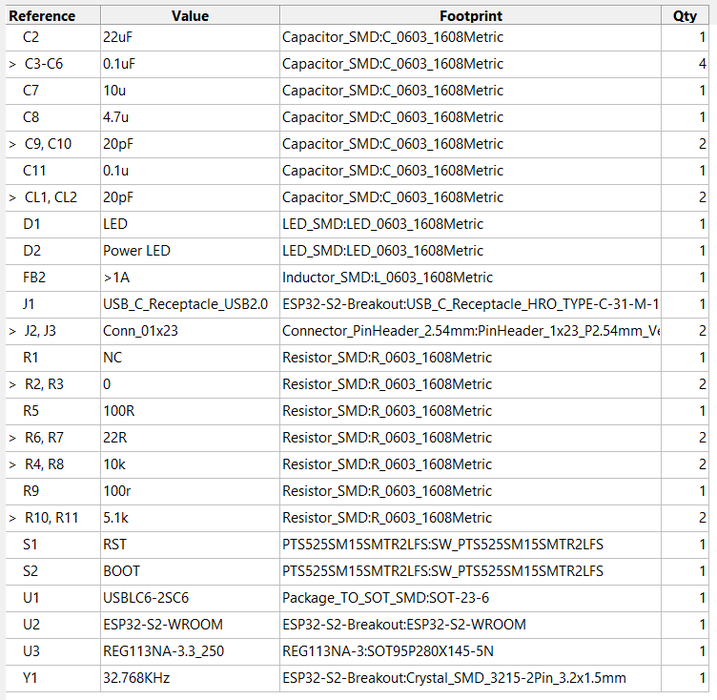

ステップ2：必要なコンポーネント
ステップ3：回路図
ESP32-S2-Breakout.pdf
ステップ4：PCB設計（単層ボード）
ガーバーファイルについては、フォローしてメッセージを送信してください
LinkedIn：https：//www.linkedin.com/in/technical-avant-garde-2761261b0/
Layers.pdf

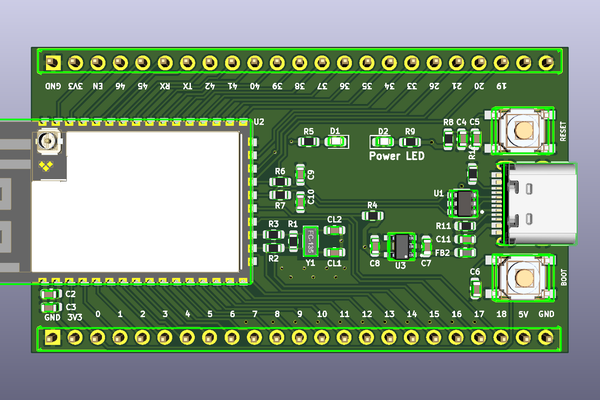

ステップ5：3Dモデル（上面図と底面図）
ステップ6：JLCPCBを注文する手順
完全なプロセスは、スクリーンショットを使用して段階的に表示されます

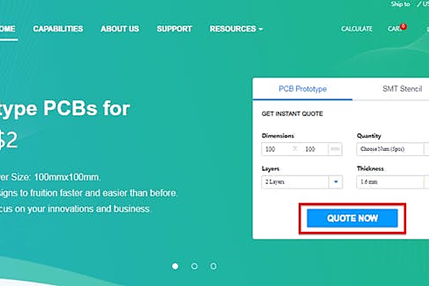

これでPCBの設計が完了し、PCBを注文する時が来ました。そのために、JLCPCBへアクセス必要があり、および「NOW QUOTEボタンをクリック」する。JLCPCBもこのプロジェクトのスポンサーです。JLCPCBは、中国最大のPCBプロトタイプ企業であり、迅速なPCBプロトタイプと小ロットPCB生産を専門とするハイテクメーカーです。
わずか2ドルで最低5つのPCBを注文できます。PCBを製造するには、最後の手順でダウンロードしたガーバーファイルをアップロードします。.zipファイルをアップロードするか、ガーバーファイルをドラッグアンドドロップすることもできます。zipファイルをアップロードすると、正常にアップロードされたファイルの下部に成功メッセージが表示されます。ガーバービューアでPCBを確認して、すべてが良好であることを確認できます。
PCBの上部と下部の両方を表示できます。PCBの外観が良好であることを確認した後、リーズナブルな価格で注文できるようになりました。5個のPCBをたった2ドルで注文できますが、それが初めての注文の場合は、10個のPCBを2ドルで入手できます。ご注文の際は、「カートに保存」ボタンをクリックしてください。
私のPCBは、DHL配送オプションを使用して、1週間以内に到着するまでに2日かかりました。PCBは十分に梱包されており、JLCPCBの品質は本当に良かった。
