この記事はJLCPCBと共同で公開されています。JLCPCBはPCBのプロトタイプと製造の分野で10年以上の経験を持つ最も経験豊富なPCBメーカーのひとつであり、品質、納期、費用対効果など、さまざまな業界のお客様のニーズを満たすことに取り組んでいます。
これは入門レベルであり、ボードの準備に役立つ設計とテストに関してお話いたします。高度なトピックについては説明しませんが、ここで取り上げるスキルは、プロ品質の回路基板を作成するために役立ちます。
用語
PCBは「プリント回路基板」の略です。これは、ほとんどの電気製品に搭載されている標準な回路基板です。
ところが、PCBは、電気製品として使用されるだけでなく、ツールや芸術作品としても使用できる方法があると思います。まず、PCBとは何かを理解しましょう。
PCBとは
PCBは、導電層と絶縁層の積層サンドイッチ構造です。PCBには2つの補完的な機能があります。1つ目は、はんだ付けによって外層の指定された場所に電子部品を貼り付けることです。
2つ目は、PCB設計と呼ばれることが多い制御された方法で、コンポーネントの端子間に信頼性の高い電気接続（および信頼性の高い開回路）を提供することです。
各導電層は、その導電層に電気接続を提供する導体のアートワークパターン（平らな表面のワイヤに似ています）で設計されています。
ステップ2：PCBの4つの層

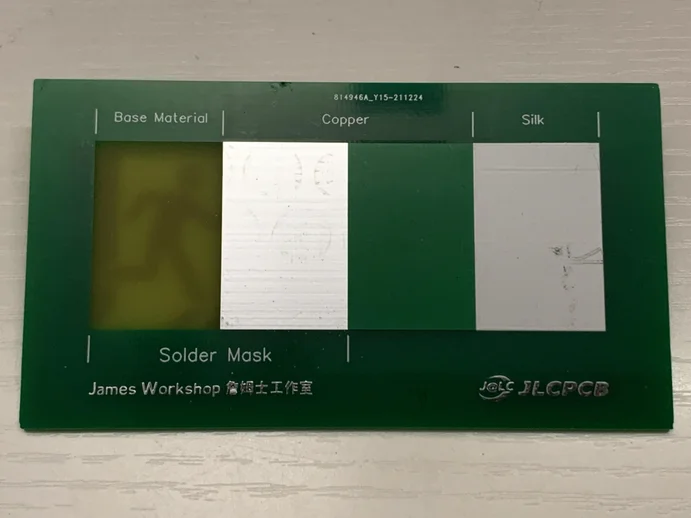

標準の回路基板には、4つの層があります。これには、ベース、銅層、ソルダーマスク、シルクスクリーン層が含まれます。
通常、回路基板には2つの側面があります。つまり、上面と下面があります。各サイドには、これら4つのレイヤーすべてを含めることができます。この両面配置はかなり標準的です。
4つのレイヤーは、さまざまな組み合わせによってさまざまな視覚効果を発揮します。
例えば：

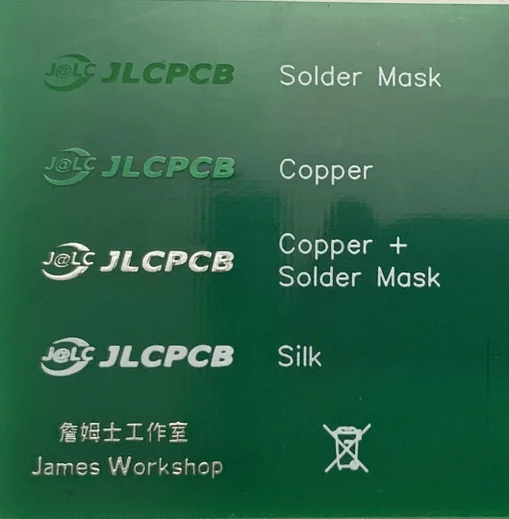

- 何も描かない場合、ソルダーマスクが表示されます
- ソルダーマスクのみ描くと、ベースが表示されます
- 銅とソルダーマスクを描くと、銅が表示されます
- 銅のみを描くと、より暗い色のソルダーマスクが表示されます
- シルクスクリーンを描くと、白が表示されます
ステップ3：PCBアートの設計

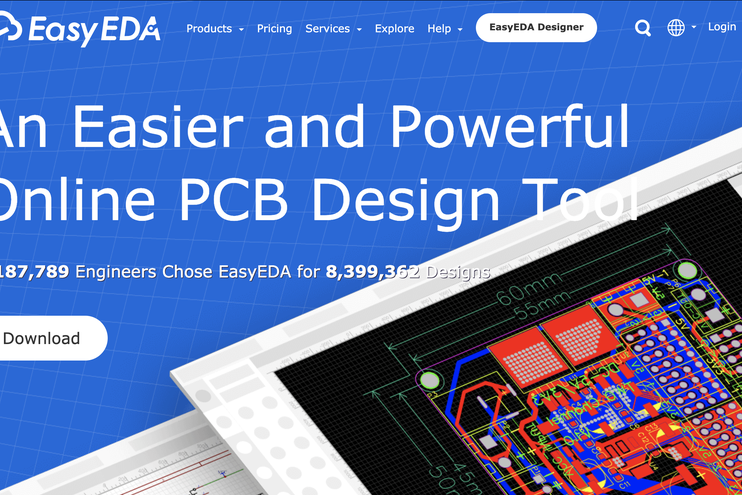

PCBの構造を理解すると、PCBアートの設計を開始できます。私は無料のソフトウェア EasyEDA を使用しました 。これは無料で使用でき、ブラウザで実行するだけです。オフラインのデスクトップアプリケーションもあります。

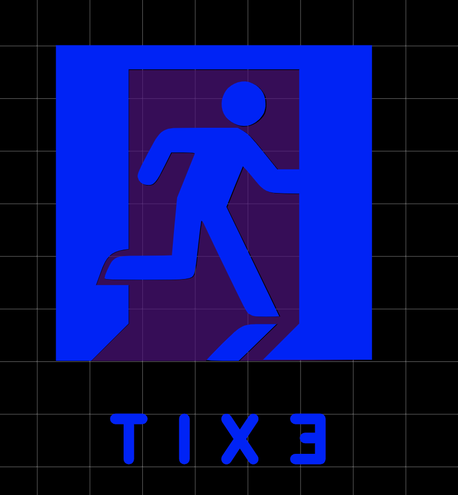

誘導灯を描きました。使用したレイヤーの組み合わせを知っていますか。
ステップ4：製造
最後に、それは工場で製造されます。
JLCPCB は、世界中の人々のために高品質のプロトタイピングPCBを製造しています。世界中に30万人以上の顧客がいて、1日あたり8000件以上の注文があります。彼らは10年以上の製造経験があり、非常に信頼性があります。自分で試してみて、JLCPCBでたった2ドルで10個のPCBを入手してください。
新規登録ユーザーUS $ 18オファー、こちらから注文 https://jlcpcb.com/JPA
JLCPCB からPCBを注文する方法の簡単な例 ：
- 「QUOTENOW」を押す
- 「ガーバーファイルを追加」を押します
- zipまたはrarをアップロードする
- すべてのプロパティをデフォルトのままにすることができます
*プロパティから変更する必要があるのはPCBカラーだけです
PCBファイル

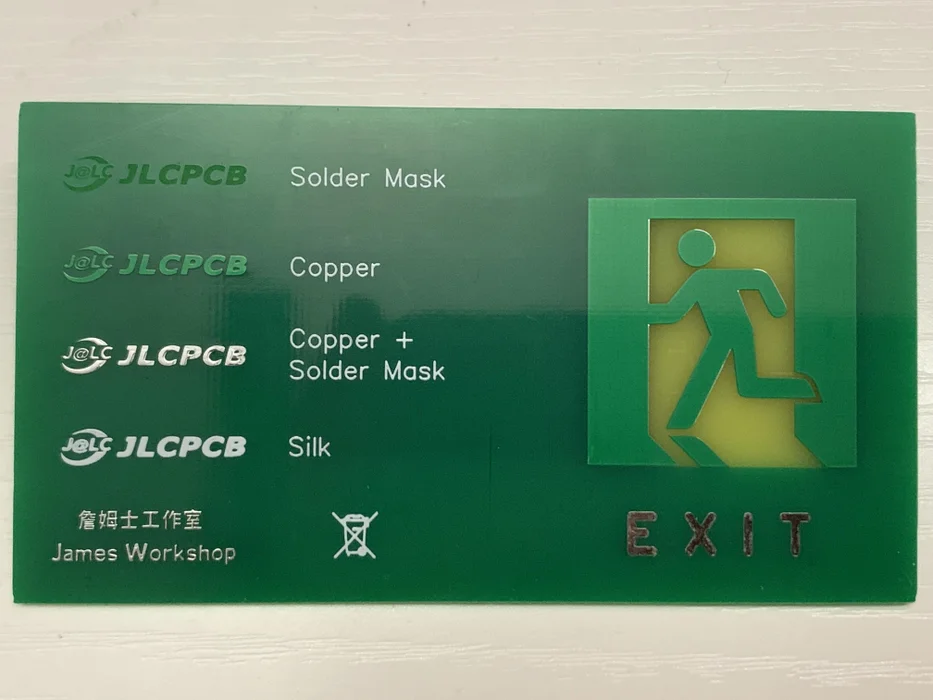

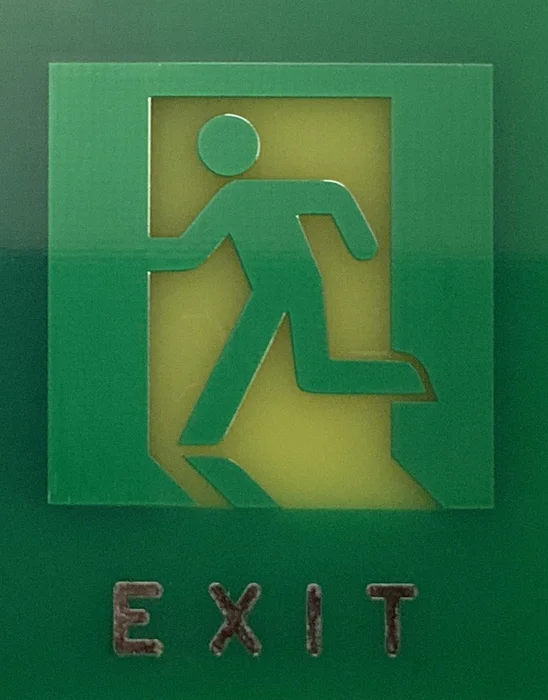

数日後、PCBを受け取れました。JLCPCBはいくつかの超高品質で驚くべきPCBを提供しました。
皆さんがこの小さな楽しいプロジェクトを楽しむことを願っています。あなたは何をデザインしますか？
