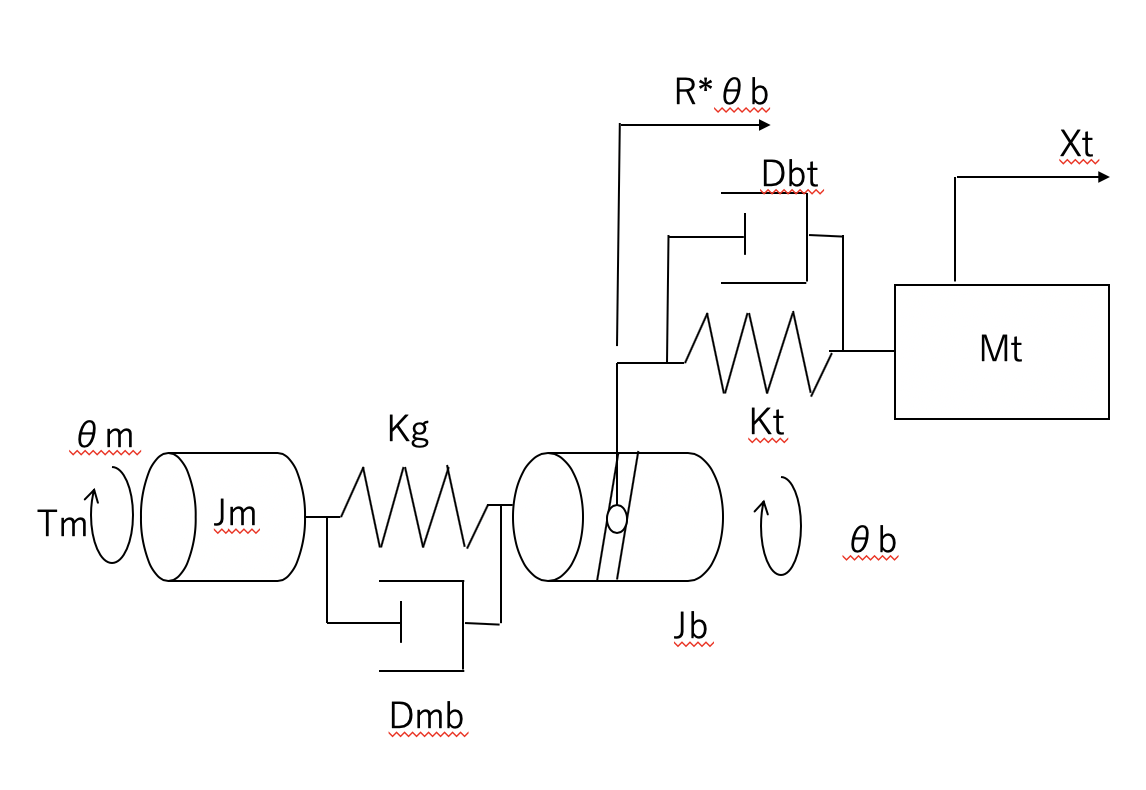

このようなモデルで制御系を設計します。
実際のハードウェアとしては、３軸のNCフライス盤を想定しています。
今時の流行りだと３Dプリンタなのかもしれません。
直交３軸の機械の１軸分だと思ってください。
なぜ３慣性モデルか
モータ、ボールネジ、直動部の３慣性でモデル化しました。
モータからツールのある手先までをモデル化する場合、ボールネジから直動部まで剛体締結として１つの慣性でモデル化する場合もあるのですが、今回は２つの理由から３慣性にしました。
１つはリニアエンコーダの取り付け位置をボールネジの位置に設定するためです。HDDのモータなんかだと、一番先端のヘッドが位置センサも兼ねているので、フルクローズドフィードバックが可能ですが、工作機械の場合はエンコーダから先端の手先までが長く、セミクローズドフィードバックで設計する必要があるためです。
もう１つはさらに上に乗っかる軸を想定しました。NCフライス盤は３軸がシリアルにY軸の上にX軸、その上にZ軸が乗っかるので、上の軸が乗っかっているイメージです。
定義
Tm：モータのトルク[Nm]
Jm：モータの慣性モーメント[kgm^2]
θm：モータの回転角[rad]
Dmb：モータとボールネジの間の粘性摩擦[Nms/rad]
Kg：ボールネジとモータの間のねじり剛性：[Nm/rad]
Jb：ボールネジの慣性モーメント[kgm^2]
θb：ボールネジの回転角[rad]
Dbt：ボールネジと直動部の粘性摩擦[Nms/rad]
Kt：ボールネジと直動部の間の剛性：[N/m]
Mt：直動部の質量[kg]
xt：直動部の移動量[rad]
目的
今回作ったモデルはモータトルクTmを生成して、直動部の移動量xtを制御することになります。
モータトルクの前には工作機械の移動パターンが定義されていて、時系列で移動パターンが渡されて、それに合わせてxtが動くような制御系を通してモータトルクTmが出力されます。
制限
フィードバックに使える信号を決めます。
xtが使えれば一番楽なのですが、xtには工具などが鎮座してますので、xtは観測できません。
- モータにはロータリーエンコーダが付いているのでθmが観測できます。
- ボールネジの回転角θbはリニアエンコーダで観測できます。(R*θbが観測可能)
まとめ
今回は直交３軸の機械の３慣性モデルの定義を行いました。
次回は今回定義した力学モデルについて説明していきます。
