Raspberry Pi Zero 2 W でなんちゃってスマートグラス

Posted at

Raspberry Pi Zero 2 W を「電源入れるだけで動く」スマートグラス表示サーバにした

（Wi-Fi自動接続 / HTML送信 / ST7735表示 / systemd自動起動）

スマートグラス側（Raspberry Pi Zero 2 W）をモバイルバッテリーに繋いで電源ONすると、

  1. 勝手にWi-Fiに繋がる
  2. 勝手にHTMLサーバ（Flask）が立ち上がる
  3. スマホ/PCのブラウザで http://<PiのIP>:8000/ を開く
  4. 文字を送信すると、メガネ側ディスプレイに即表示

までが ノー操作 で完了する構成です。

参考にしたもの

メガネに「ディスプレイ＋反射鏡＋レンズ＋透明板（コンバイナ）」を収める光学レイアウトの発想を参考にしました。
本記事は、表示制御を Raspberry Pi Zero 2 W + Web送信（Flask） に置き換え、さらに “電源入れるだけ運用” まで詰めた版です。

仕組み（超ざっくり）

  • Wi-Fi自動接続：Raspberry Pi OSの標準機能（事前にSSID/パスを登録）
  • Webサーバ：Flask（フォーム → POST受信）
  • 描画：Pillowで文字を画像化
  • 表示：ST7735へSPIで転送
  • 電源ONで自動起動：systemdサービスに登録

材料

メカ（ほぼ紙工作）

  • 厚紙（筐体、遮光の壁）
  • 黒テープ（遮光と補強）
  • 両面テープ / ホットボンド（固定）

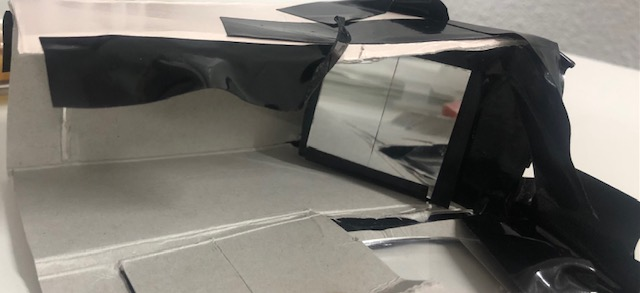

メカ

光学（代用品で成立させる）

  • プレパラート（スライドガラス）
  • 100円ショップの老眼鏡（レンズ代用：拡大＆ピント調整）
  • メイク用品の鏡（反射鏡として使用）

電子

  • Raspberry Pi Zero 2 W
  • ST7735系 小型SPIディスプレイ（例：128×160）
  • モバイルバッテリー（5V）
  • 配線（SPI）

電子

配線（ST7735 / SPI）

※SPIの信号名は SCLK(SCK) / MOSI(DIN) 表記が一般的です。
（I2CのSCL/SDAと混同しやすいので、ここではSPI表記で統一します）

  • SCLK(SCK) → GPIO11（物理 23）
  • MOSI(DIN) → GPIO10（物理 19）
  • CS → GPIO8（物理 24, CE0）
  • DC → GPIO24（物理 18）
  • RST → GPIO25（物理 22）
  • VDD → 3.3V（物理 1）
  • BKL → 3.3V（直結で点灯：後述の注意あり）
  • GND → GND（物理 6）

全体構造（ざっくり）

光の流れはこの順番にすると調整がラクでした。

ディスプレイ →（反射鏡で折る）→ 老眼鏡レンズ → プレパラート（透明板） → 目
＊参考図

  • 反射鏡：光路を折って、厚紙箱の中で距離を稼ぐ
  • 老眼鏡レンズ：表示を見やすい距離に“持ってくる”（ピント合わせ担当）
  • プレパラート：外界は透過、HUD像は反射で目に入る（簡易コンバイナ）

完成までの流れ（手順）

1) 厚紙で「光学箱」を作る（ここが勝敗）

  • メガネの片側に載るサイズで、厚紙で箱を作る
  • 内側は黒テープで徹底的に遮光
    • ここが甘いと、表示が薄くなる / 白っぽくなる / 見づらい

コツ：いきなり本固定しないで、最初はマステで“動く仮固定”が吉。

2) メイク鏡を反射鏡にする（光路を折る）

  • 鏡部分を取り出して小片にする（※私はこの方法）
  • 光学箱の中に 45°くらいで仮固定
    • ディスプレイの光が「横→前」へ折れて、箱の中で距離を稼げます

3) ディスプレイを固定（まず“点く”が最優先）

  • ST7735ディスプレイを箱の奥に設置
  • ここも仮固定でOK（あとで必ず位置調整する）

4) 老眼鏡レンズを入れる（ピントが合う場所を探す）

  • 100均老眼鏡をバラして、片側レンズだけ使う
  • 反射鏡の先（目側）に入れて、前後に動かしてピントが合う位置を探す

メモ：度数で性格が変わります。
強いほど近距離で合うが歪みやすい / 弱いほど距離が必要。

5) プレパラートを“透明板”として配置（外界とHUDの合成）

  • 目の前に来る位置にプレパラートを置く
  • 角度を少しずつ変えると、外の景色と表示のバランスが変わる

調整ポイント

  • 表示が薄い → 角度 / 遮光 / ディスプレイ輝度を見直す
  • 二重に見える（ゴースト） → プレパラート角度を微調整（表裏反射が出やすい）

6) 光学が決まったら固定して“完成形”へ

  • 位置が決まった部品から順に本固定
  • 最後に厚紙箱の隙間を黒テープで埋め、遮光を仕上げる

Raspberry Pi Zero 2 W 側（電源入れるだけ運用）

7) Wi-Fiを自動接続にしておく（最初の一回だけ）

Raspberry Pi OSでSSID/パスを登録しておけば、次回以降は電源ONで勝手に繋がります。
（GUIでも、ヘッドレスなら設定ファイルでもOK）

8) SPIを有効化（忘れがち）

Raspberry PiでSPIを使うので、有効化しておきます。

  • sudo raspi-config → Interface Options → SPI → Enable
  • 再起動：sudo reboot

9) ソフト：インストール（日本語フォント込み）

sudo apt update
sudo apt install -y fonts-noto-cjk python3-venv

# 仮想環境（例）
python3 -m venv ~/st7735-venv
source ~/st7735-venv/bin/activate

pip install --upgrade pip
pip install flask pillow st7735

注意（ライブラリ差）
ST7735系は複数のPythonライブラリがあり、APIが微妙に違います。
この記事のコードは from st7735 import ST7735 が通る st7735 パッケージを前提にしています。もしimportエラーになる場合は、利用しているディスプレイ基板に合うライブラリ（Pimoroni系など）へ置き換えてください。

10) HTMLサーバ（Flask）で「文字を受けて表示」

やっていることはシンプルにこれだけです。

受信 → 画像に描画 → ST7735へ表示

Flaskサーバコード全文（ST7735 128×160 / 日本語 / HTMLフォーム）

/home/pi/smartglass_server.py として保存します（中央寄せ表示）。

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

from flask import Flask, request
from PIL import Image, ImageDraw, ImageFont
from st7735 import ST7735

"""
Raspberry Pi Zero 2 W + ST7735(128x160)
ブラウザ(HTML)から文字を送って表示する

配線前提（SPI）
SCLK(SCK) -> GPIO11 (物理23)
MOSI(DIN) -> GPIO10 (物理19)
CS        -> GPIO8  (物理24, CE0)
DC        -> GPIO24 (物理18)
RST       -> GPIO25 (物理22)
VDD       -> 3.3V
BKL       -> 3.3V 直結（基板によっては注意）
GND       -> GND
"""

disp = ST7735(
    port=0,           # SPI0
    cs=0,             # CE0 (GPIO8)
    dc=24,            # GPIO24
    rst=25,           # GPIO25
    backlight=None,   # BKLは直結
    width=128,
    height=160,
    rotation=0,       # 0/90/180/270
    invert=False,
    spi_speed_hz=10_000_000,
    bgr=False,
)

# ライブラリによって begin() が必要/不要な場合があるため吸収
if hasattr(disp, "begin"):
    disp.begin()

# 日本語フォント
FONT_SIZE = 20
FONT_PATH = "/usr/share/fonts/truetype/noto/NotoSansCJK-Regular.ttc"
font = ImageFont.truetype(FONT_PATH, FONT_SIZE)

app = Flask(__name__)

HTML = """
<!doctype html>
<html>
  <head>
    <meta charset="utf-8">
    <title>Smart Glass Control</title>
    <style>
      body { font-family: sans-serif; padding: 1rem; }
      h1   { font-size: 1.4rem; }
      input[type=text] { width: 80%; font-size: 1.2rem; padding: 0.2rem; }
      button { font-size: 1.1rem; padding: 0.3rem 1rem; margin-top: 0.5rem; }
      form { margin-bottom: 1rem; }
      .note { color: #666; font-size: 0.9rem; }
    </style>
  </head>
  <body>
    <h1>スマートグラス表示コントロール</h1>
    <p class="note">同一Wi-Fi上の端末から送信できます（認証なし）。必要なら後述の対策を入れてください。</p>

    <form method="POST" action="/text">
      <p>
        表示したい文字：
        <input type="text" name="msg" autocomplete="off" maxlength="80">
      </p>
      <button type="submit">送信して表示</button>
    </form>

    <form method="POST" action="/clear">
      <button type="submit">画面クリア</button>
    </form>
  </body>
</html>
"""

def draw_text_on_lcd(msg: str) -> None:
    # 空文字は何もしない（好みで変更OK）
    msg = (msg or "").strip()
    if not msg:
        return

    img = Image.new("RGB", (disp.width, disp.height), (0, 0, 0))
    draw = ImageDraw.Draw(img)

    # Pillowのバージョン差吸収
    if hasattr(draw, "textbbox"):
        bbox = draw.textbbox((0, 0), msg, font=font)
        text_w = bbox[2] - bbox[0]
        text_h = bbox[3] - bbox[1]
    else:
        text_w, text_h = draw.textsize(msg, font=font)

    x = (disp.width - text_w) // 2
    y = (disp.height - text_h) // 2
    draw.text((x, y), msg, fill=(255, 255, 255), font=font)

    disp.display(img)

def clear_lcd() -> None:
    img = Image.new("RGB", (disp.width, disp.height), (0, 0, 0))
    disp.display(img)

@app.route("/", methods=["GET"])
def index():
    return HTML

@app.route("/text", methods=["POST"])
def set_text():
    msg = request.form.get("msg", "")
    draw_text_on_lcd(msg)
    return HTML

@app.route("/clear", methods=["POST"])
def clear():
    clear_lcd()
    return HTML

if __name__ == "__main__":
    # 同一LANから見えるよう 0.0.0.0
    app.run(host="0.0.0.0", port=8000)

11) 「電源入れるだけ」にする：systemd自動起動

OS起動と同時にサーバを上げます。

A) いちばん安定（venv内pythonを直指定）

/etc/systemd/system/smartglass.service

[Unit]
Description=Smart Glass Flask Server
After=network-online.target
Wants=network-online.target

[Service]
Type=simple
User=pi
WorkingDirectory=/home/pi
Environment=PYTHONUNBUFFERED=1
ExecStart=/home/pi/st7735-venv/bin/python /home/pi/smartglass_server.py
Restart=on-failure
RestartSec=2

[Install]
WantedBy=multi-user.target

反映：

sudo systemctl daemon-reload
sudo systemctl enable smartglass.service
sudo systemctl restart smartglass.service
sudo systemctl status smartglass.service

補足（Wi-Fi待ちが不安定なとき）
network-online.targetでも「Wi-Fiがまだ繋がってない」ケースが出ることがあります。
その場合は環境に応じて “wait-online” を使うと安定します（例：NetworkManager環境なら NetworkManager-wait-online.service）。

B) スクリプト経由で起動したい場合（任意）

/home/pi/start_smartglass.sh

#!/bin/bash
cd /home/pi
source /home/pi/st7735-venv/bin/activate
exec python /home/pi/smartglass_server.py

実行権限を付与：

chmod +x /home/pi/start_smartglass.sh

この場合、smartglass.service の ExecStart は /home/pi/start_smartglass.sh にします。

使い方（運用）

  1. Piをモバイルバッテリーに繋いで電源ON
  2. スマホ/PCを同じWi-Fiに繋ぐ
  3. PiのIPを確認（Pi側で見るなら
hostname -I
  1. ブラウザで http://:8000/ を開く
  2. 文字を送信 → スマートグラス側に表示

小ネタ：IPを探したくない場合
環境によってはhttp://raspberrypi.local:8000/ のような mDNS で開けることがあります（名前はホスト名次第）。

ハマりポイント（先に潰す）

  • 遮光不足：表示が薄くて“何も見えない”原因の9割
  • プレパラートは反射率が低い：明るい屋外だと負けやすい（暗所でめちゃ見える）
  • 二重像（ゴースト）：ガラスの表裏反射。角度調整が効く
  • 電源が弱いと不安定：Pi Zero 2 Wは電圧低下で再起動しやすい

追加：表示バリエーション（関数差し替え）

左寄せ版（関数差し替え）

def draw_text_on_lcd(msg: str) -> None:
    msg = (msg or "").strip()
    if not msg:
        return

    img = Image.new("RGB", (disp.width, disp.height), (0, 0, 0))
    draw = ImageDraw.Draw(img)

    if hasattr(draw, "textbbox"):
        bbox = draw.textbbox((0, 0), msg, font=font)
        text_h = bbox[3] - bbox[1]
    else:
        _, text_h = draw.textsize(msg, font=font)

    x = 0
    y = (disp.height - text_h) // 2
    draw.text((x, y), msg, fill=(255, 255, 255), font=font)

    disp.display(img)

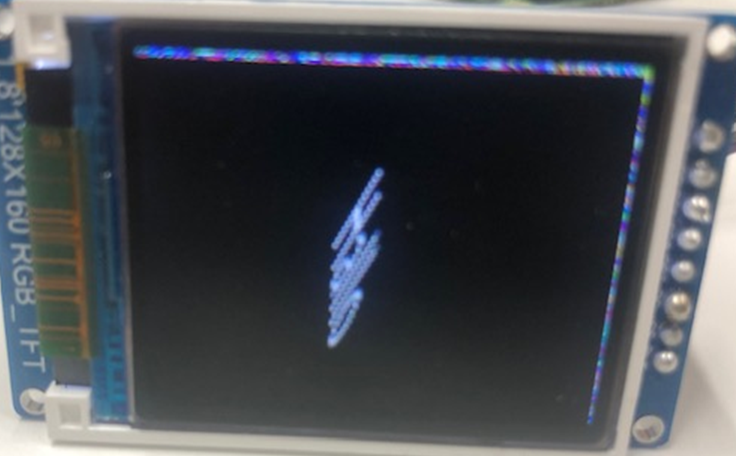

45°回転表示（関数まるごと差し替え）

def draw_text_on_lcd(msg: str) -> None:
    msg = (msg or "").strip()
    if not msg:
        return

    w, h = disp.width, disp.height
    base = Image.new("RGB", (w, h), (0, 0, 0))

    canvas_w, canvas_h = w * 2, h * 2
    txt_img = Image.new("RGBA", (canvas_w, canvas_h), (0, 0, 0, 0))
    draw = ImageDraw.Draw(txt_img)

    if hasattr(draw, "textbbox"):
        bbox = draw.textbbox((0, 0), msg, font=font)
        text_w = bbox[2] - bbox[0]
        text_h = bbox[3] - bbox[1]
    else:
        text_w, text_h = draw.textsize(msg, font=font)

    tx = (canvas_w - text_w) // 2
    ty = (canvas_h - text_h) // 2
    draw.text((tx, ty), msg, font=font, fill=(255, 255, 255, 255))

    rotated = txt_img.rotate(45, expand=True, resample=Image.BICUBIC)

    rw, rh = rotated.size
    cx = (rw - w) // 2
    cy = (rh - h) // 2
    cropped = rotated.crop((cx, cy, cx + w, cy + h))

    base.paste(cropped.convert("RGB"), (0, 0))
    disp.display(base)

セキュリティ（最低限の注意）

この構成は 同一Wi-Fi上の誰でも送信できる可能性があります。
家庭内LANなど、用途が限定されている前提なら割り切れますが、気になる場合は対策を検討してください。

  • ルータ側で端末を隔離（ゲストWi-Fi等）
  • Pi側でファイアウォールで送信元を制限
  • Flaskに簡易トークン（パスコード）を入れる（フォームにhiddenで付ける等）

安全面（重要）

  • 鏡・プレパラート加工は破片が危険（目の近くなので特に注意）
  • 顔面に近い配線はショートと発熱を最優先で潰す
  • 歩行中・運転中の使用は避ける（注意が削れます）
  • BKLを3.3V直結は基板によって電流が大きい場合があります
    • 発熱が気になる場合は、抵抗を入れる / トランジスタで駆動する等を検討してください
