Maya Lightmap

More than 1 year has passed since last update.


Maya Lightmap

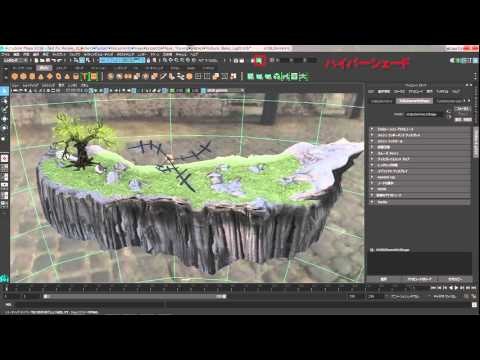

21. テクスチャベイク(ライトマップ)

Plugin-in Managerを開く

Turtle.mllのLoaded,Auto loadにチェック


背景を用意する


レンダー -> レンダー設定


使用レンダラにTURTLEを選択する


Enviromentタブを選択する


Enviroment : Image Based Lightingを選択する


Image Based Lighting

Image File にHDRIを選択する



PhotoshopでのHDRI 確認


Visualizeにチェック


Lighting -> フラット ライトの使用


HDRIが表示される


visualizeのチェックを外すと消える


Turn Light Dome : 90

Visualize : チェック

ライティング -> フラットライトの使用


HDRIを張り付けたSkyboxが90度回転する


Enviroment -> Light Emission

Emit Light にチェックをいれる


Bakingタブを選択


bakeするオブジェクトを選択する

Target Surfaces

Add Selectedをクリック


Common Settings

この設定


Texture Bake Settings

Width : 1024

Height : 1024


Directoryをimagesに変更する


Outputs -> Shader Outputs

Illumination チェック


Global Illumination

Enable Global Illuminationにチェック


レンダリングのアイコンをクリック


ハイパーシェード


シェーダーボールに変更


プレーンに変更


左上のアイコンから前後関係を展開する


Lambert2のカラーを切断


その他のテクスチャ -> レイヤ テクスチャを追加


カラーにファイルを選択する


ファイルに出力したライトマップを選択する



ブレンドモードを乗算に設定する


レイヤーテクスチャの出力カラーをLanbert2のカラーにつなげる


ウィンドウ -> ビューポート



レイヤーテクスチャのアルファを下げると明るくなる
