OCI DNSのリゾルバで名前解決のフォワーディングのフォワーディング

Last updated at Posted at 2025-10-28

■前提

VCNリゾルバはDNSのクエリをフォワーディングできますが、フォワーディングされたものをリゾルバがさらにフォワーディングできるのかやってみました。

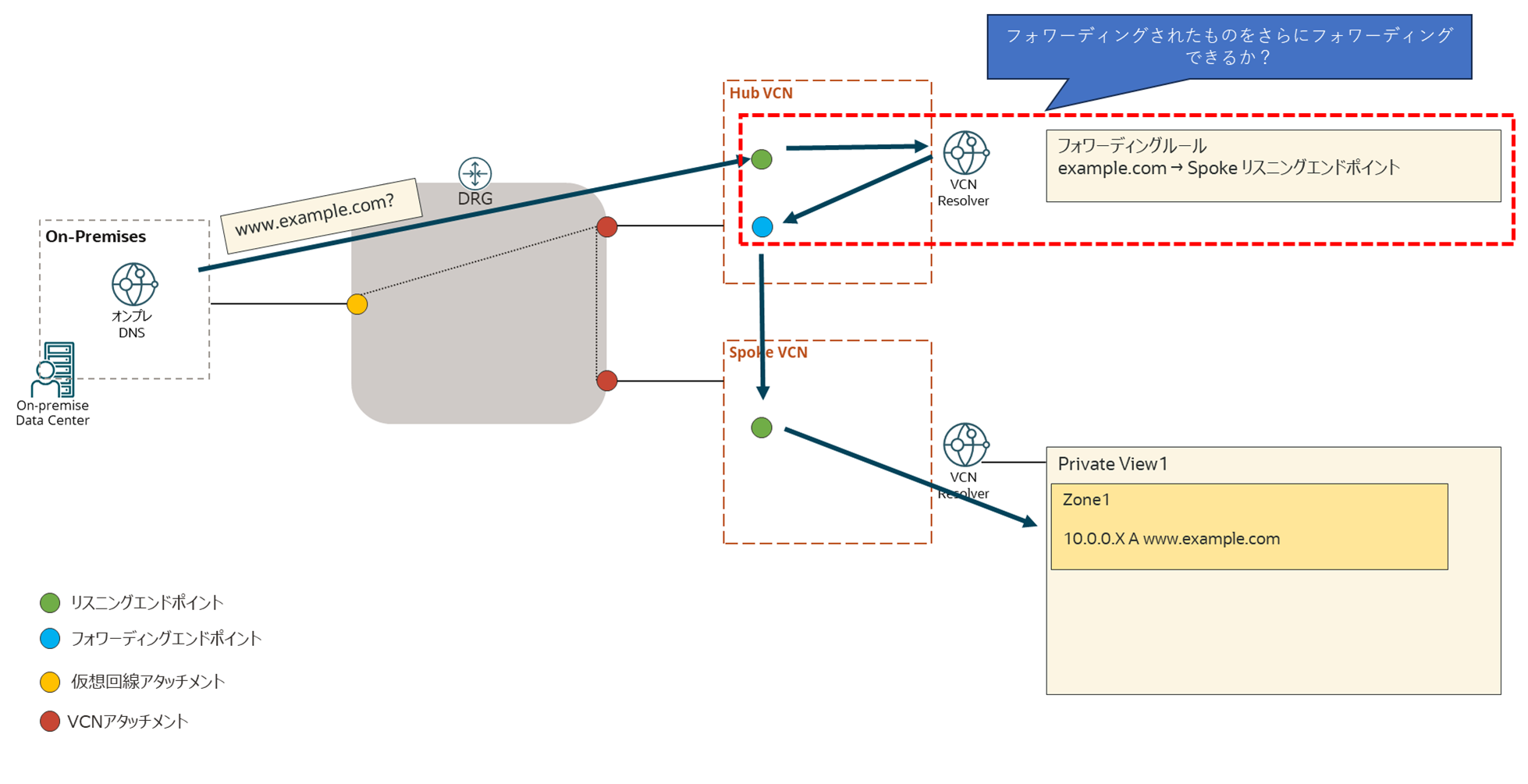

例えば、オンプレミスからHub VCNのリゾルバを通ってSpoke VCNにフォワーディングするといった構成です。

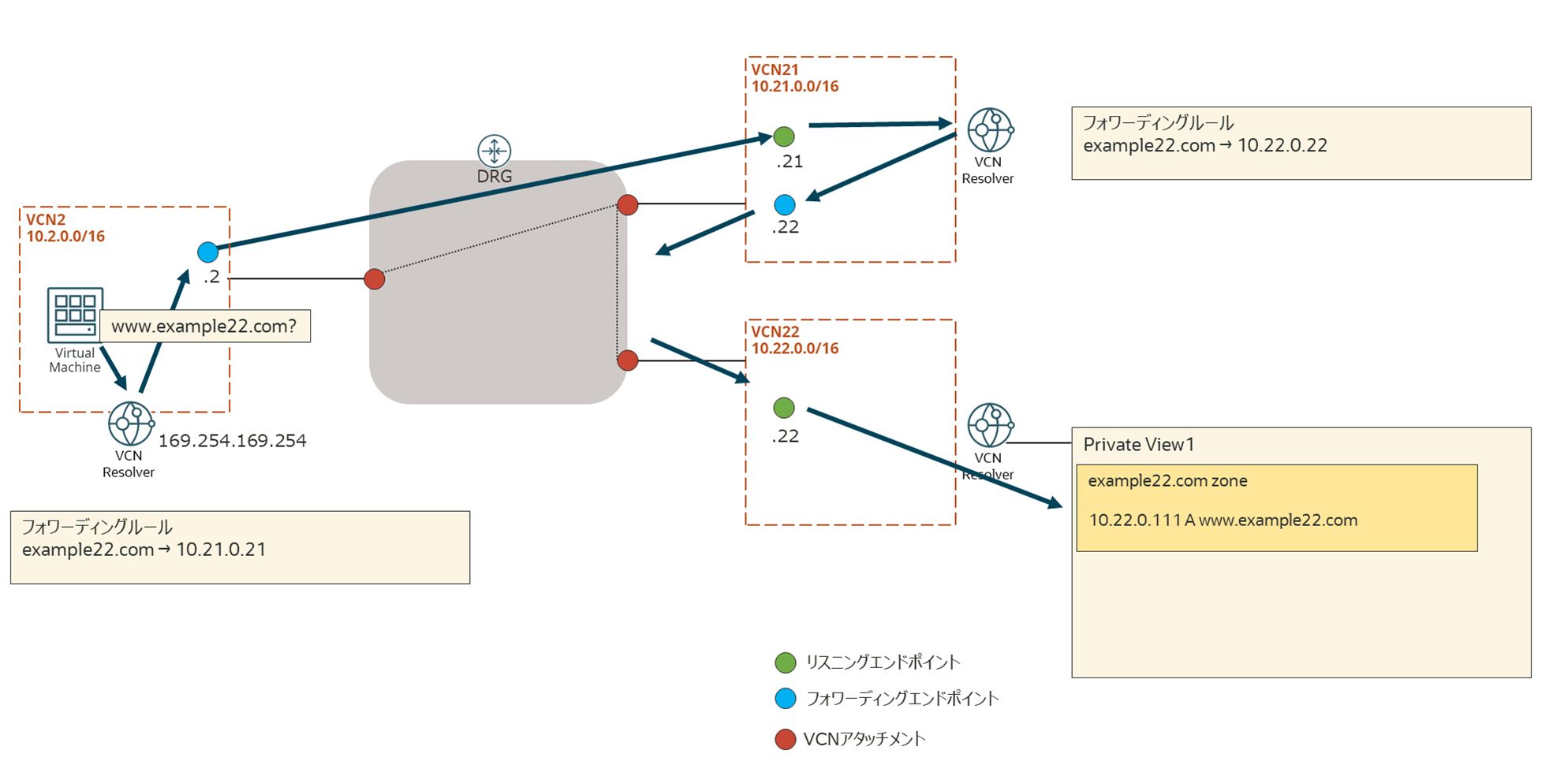

■構成

VCN2 → On-Premises
VCN21 → Hub VCN
VCN22 → Spoke VCN
の想定で以下の構成です。


  • VCN2からVCN21を経由してVCN22のプライベートビューを参照したい
  • そのためにリスニングエンドポイント、フォワーディングエンドポイント、フォワーディングルールを設定
  • VCN22のプライベートビューにexample22.comゾーンを作成し、www.example22.com→10.22.0.111というAレコードを追加
  • サブネットはパブリックサブネット
  • サブネットに紐づくルート表は10.0.0.0/8→DRG
  • サブネットに紐づくセキュリティリストはイングレスルール10.0.0.0/8は全許可
  • （後々意味がないと分かったが）VCN2 → VCN22に直接行けないようにDRGルート表を設定
  • 各リゾルバのログを有効化

■コンソールで設定

※メモ程度の内容です

  • VCN2

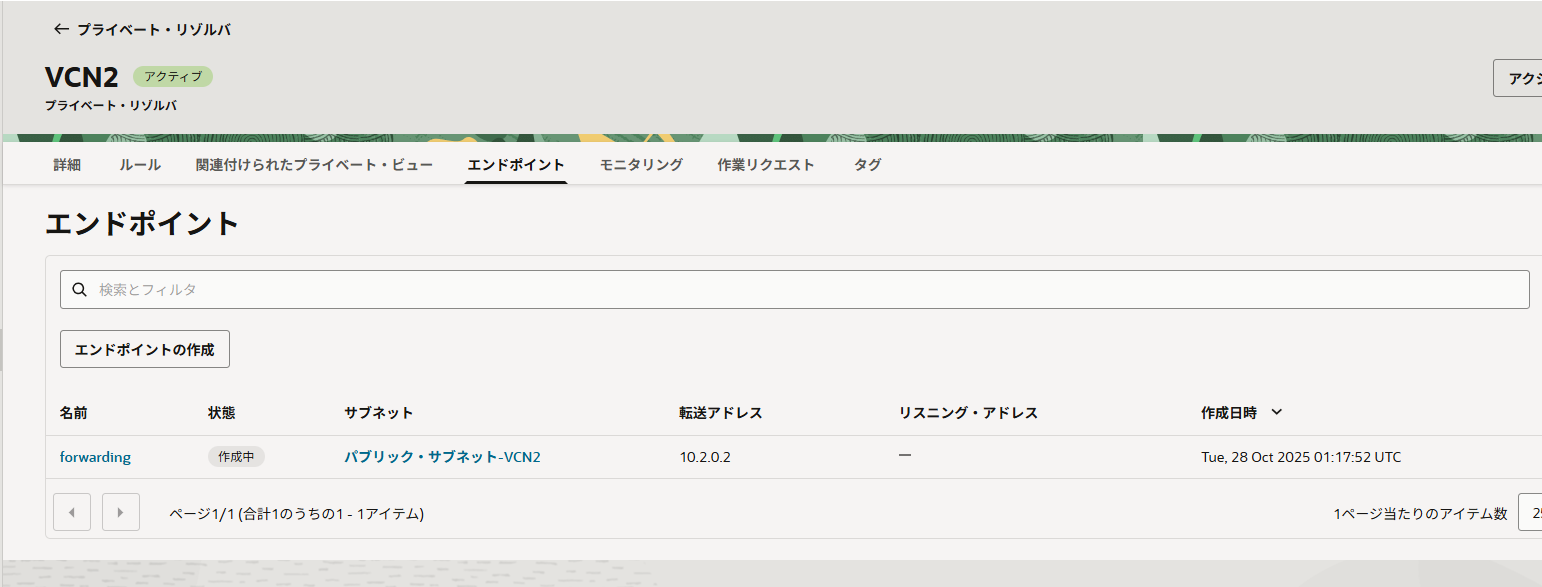

    VCN2におけるフォワーディングエンドポイントの作成

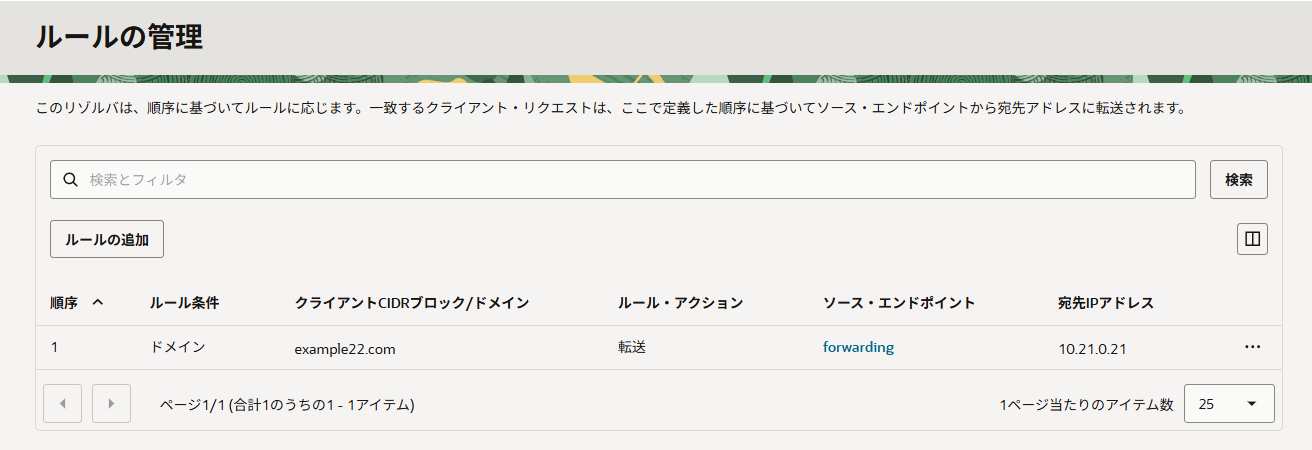

    VCN2におけるフォワーディングルールの作成

  • VCN22

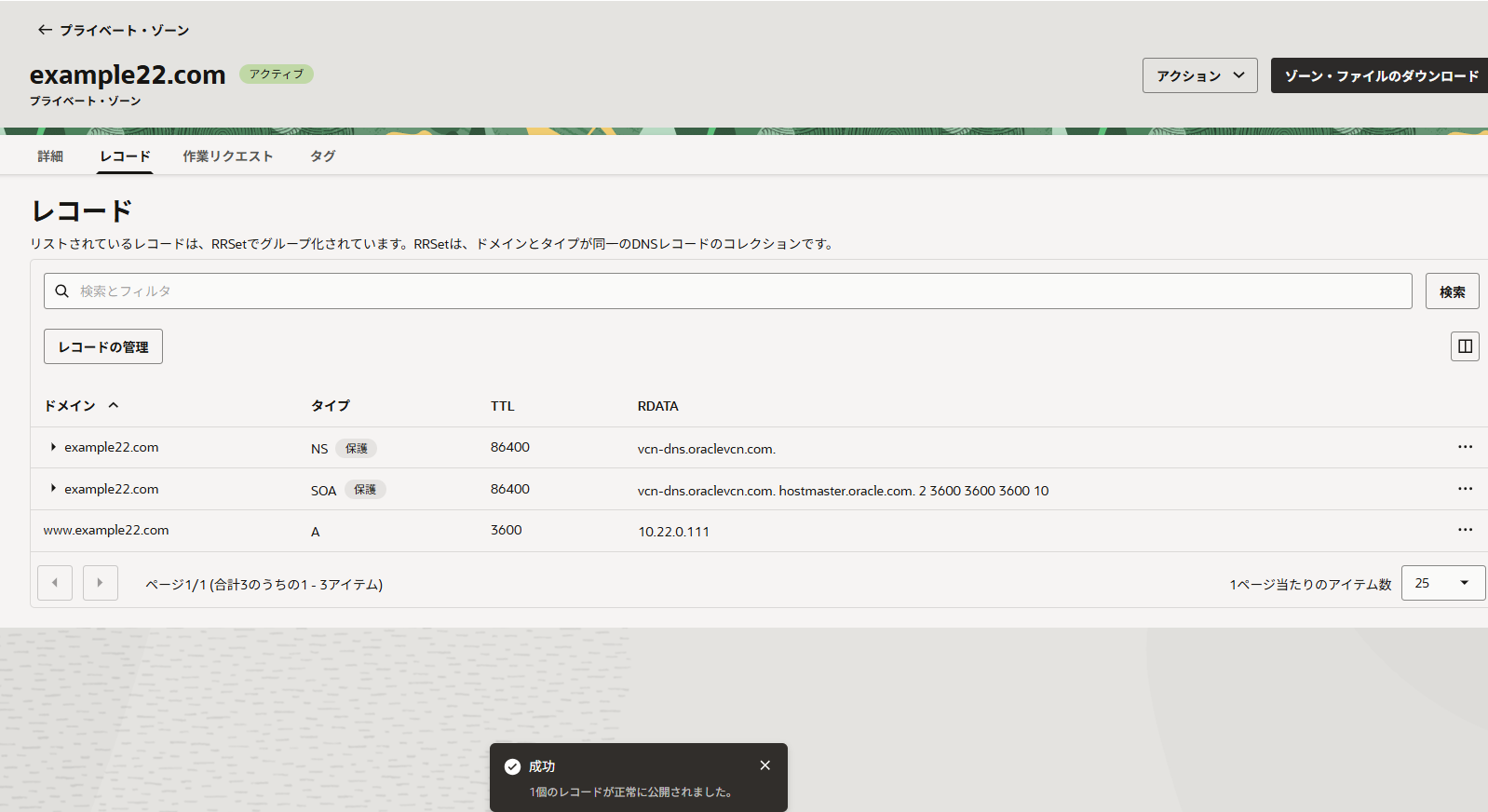

    デフォルトプライベートビューにexample22.comゾーンを作成し、www.example22.com→10.22.0.111のAレコードを追加

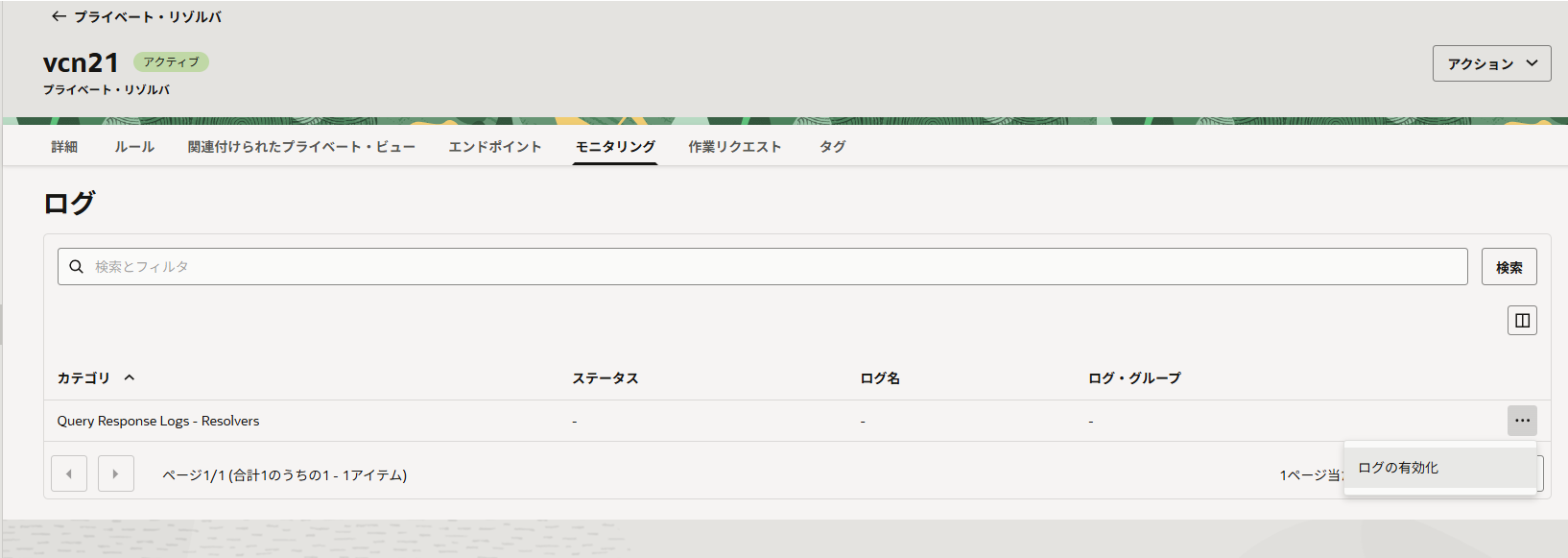

  • 各リゾルバのログの有効化

■結果

フォワーディングのフォワーディングは可能でした。

vcn2のインスタンスからnslookup
[opc@ins-vcn2 ~]$ ifconfig
ens3: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 9000
        inet 10.2.0.240  netmask 255.255.255.0  broadcast 10.2.0.255

[opc@ins-vcn2 ~]$ nslookup www.example22.com
Server:         169.254.169.254
Address:        169.254.169.254#53

Non-authoritative answer:
Name:   www.example22.com
Address: 10.22.0.111

リゾルバのログ

ログからもフォワーディングされていることが分かります。

(展開ください) VCN2のリゾルバのログ

{
  "datetime": 1761615204846,
  "logContent": {
    "data": {
      "additionalCount": 0,
      "answer": "[A 10.22.0.111]",
      "answerCount": 1,
      "authorityCount": 0,
      "dataschema": "1.1",
      "destinationAddress": "169.254.169.254", ★VCN2のリゾルバ
      "destinationPort": "53",
      "forwardDestinationAddress": "10.21.0.21",   ★VCN21のlisteningエンドポイント
      "forwardDestinationPort": 53,
      "forwardSourceAddress": "10.2.0.2",   ★VCN2のforwardingエンドポイント
      "latency": 10,
      "messageId": 58156,
      "path": "rule:forwarded",
      "protocol": "udp",
      "qclass": "IN",
      "qname": "www.example22.com.",
      "qtype": "A",
      "rcode": "0",
      "rcodeName": "NOERROR",
      "sourceAddress": "10.2.0.240",
      "sourcePort": 35227,
      "ttl": 3600
 ・・・
    "type": "com.oraclecloud.dns.private.resolver"
  },
  "regionId": "ap-osaka-1"
}
(展開ください) VCN21のリゾルバのログ

{
  "datetime": 1761615204843,
  "logContent": {
    "data": {
      "additionalCount": 0,
      "answer": "[A 10.22.0.111]",
      "answerCount": 1,
      "authorityCount": 0,
      "dataschema": "1.1",
      "destinationAddress": "10.21.0.21",  ★VCN21のlisteningエンドポイント
      "destinationPort": "53",
      "forwardDestinationAddress": "10.22.0.22", ★VCN22のlisteningエンドポイント
      "forwardDestinationPort": 53,
      "forwardSourceAddress": "10.21.0.22",  ★VCN21のforwardingエンドポイント
      "latency": 6,
      "messageId": 63732,
      "path": "rule:forwarded",
      "protocol": "udp",
      "qclass": "IN",
      "qname": "www.example22.com.",
      "qtype": "A",
      "rcode": "0",
      "rcodeName": "NOERROR",
      "sourceAddress": "10.2.0.2",
      "ttl": 3600
    },
  ・・・
    "type": "com.oraclecloud.dns.private.resolver"
  }
}

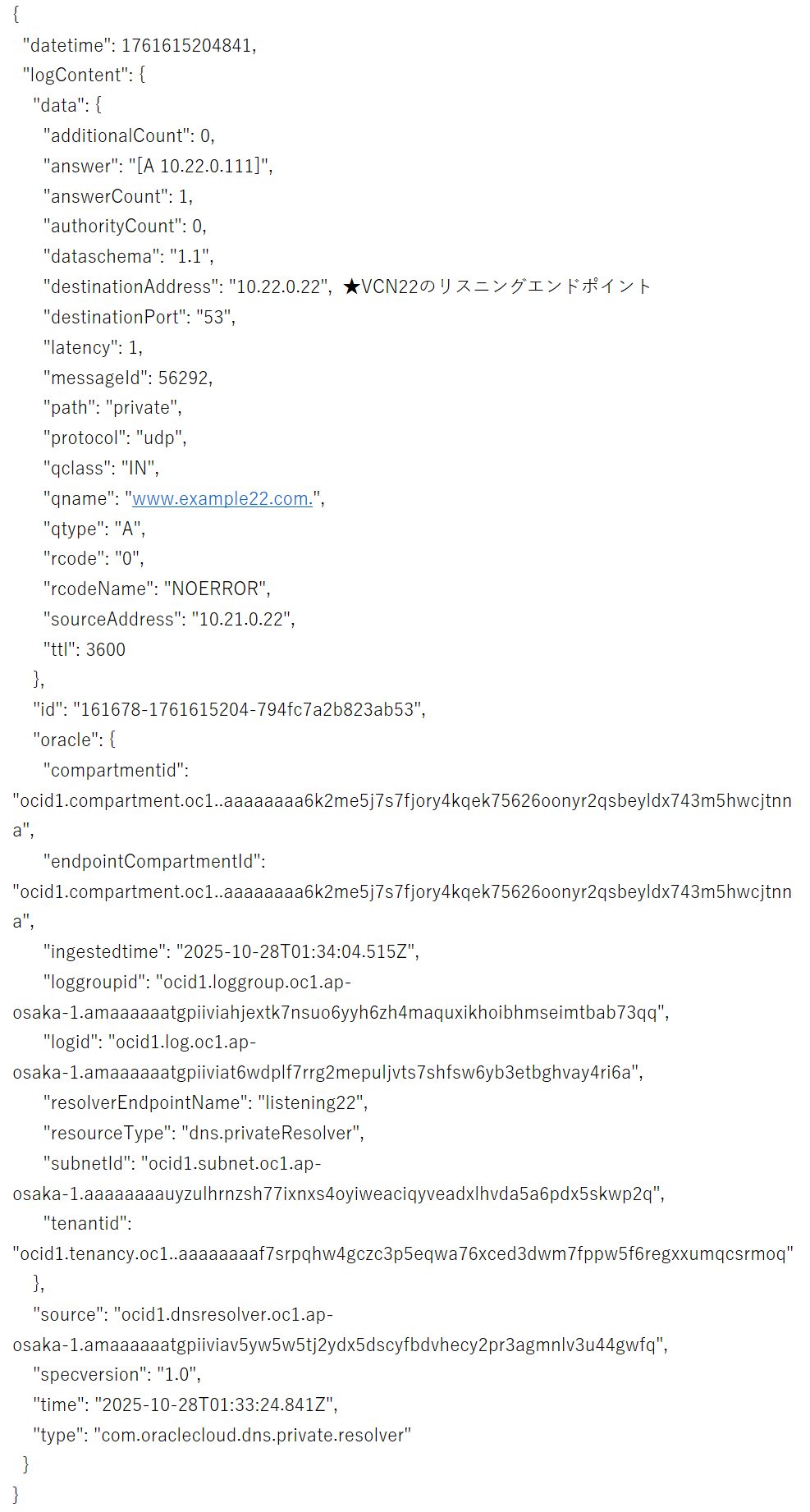

(展開ください) VCN22のリゾルバのログ

![image.png](https://qiita-image-store.s3.ap-northeast-1.amazonaws.com/0/1899411/77367eca-2ac1-4ab9-8911-ac825fca5fc6.png)
{
  "datetime": 1761615204841,
  "logContent": {
    "data": {
      "additionalCount": 0,
      "answer": "[A 10.22.0.111]",
      "answerCount": 1,
      "authorityCount": 0,
      "dataschema": "1.1",
      "destinationAddress": "10.22.0.22",  ★VCN22のリスニングエンドポイント
      "destinationPort": "53",
      "latency": 1,
      "messageId": 56292,
      "path": "private",
      "protocol": "udp",
      "qclass": "IN",
      "qname": "www.example22.com.",
      "qtype": "A",
      "rcode": "0",
      "rcodeName": "NOERROR",
      "sourceAddress": "10.21.0.22",   ★VCN21のforwardingエンドポイント
      "ttl": 3600
    },
  ・・・
    "type": "com.oraclecloud.dns.private.resolver"
  }
}

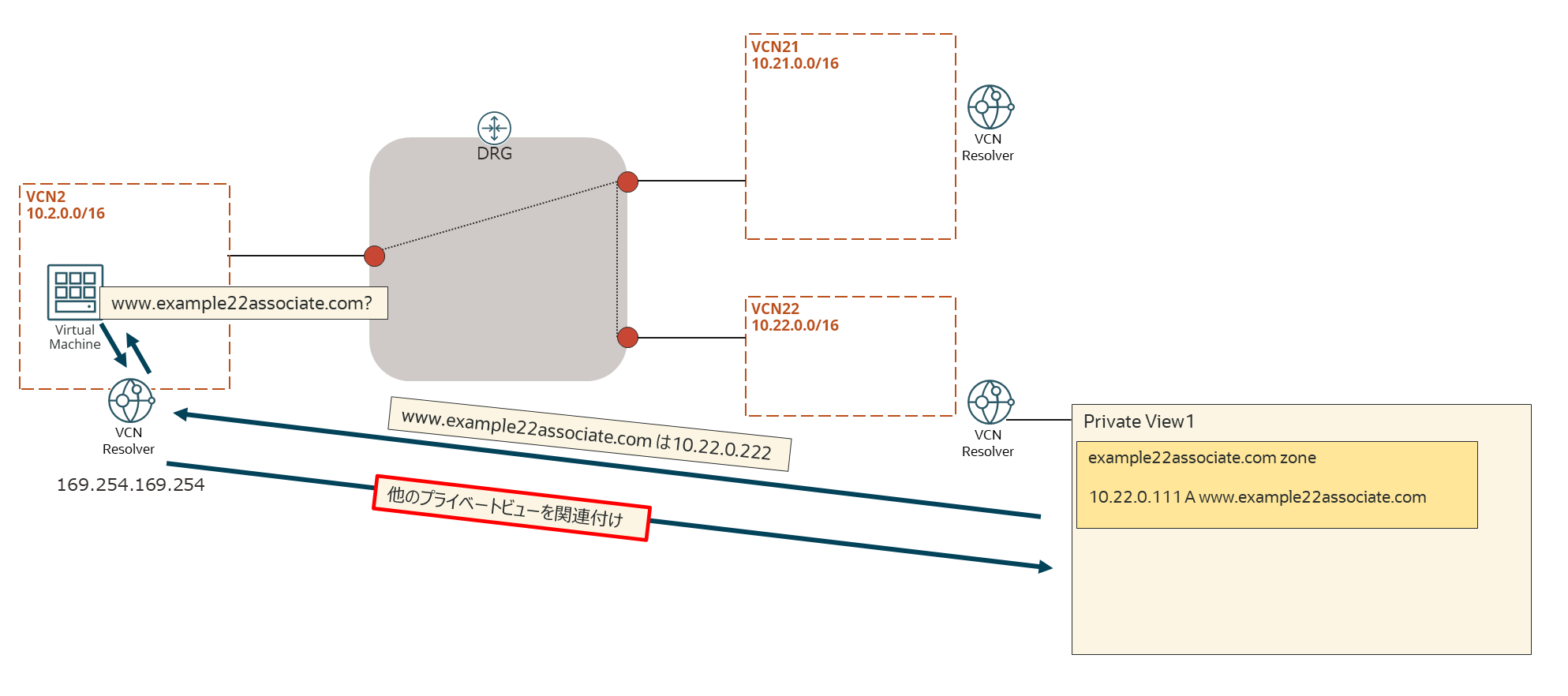

■代替案

リゾルバにはプライベートビューの関連付けというものがあります。

これを使えば、フォワーディングをしなくてもVCN2のリゾルバだけで名前解決できました。DRGへの通信は発生していません。

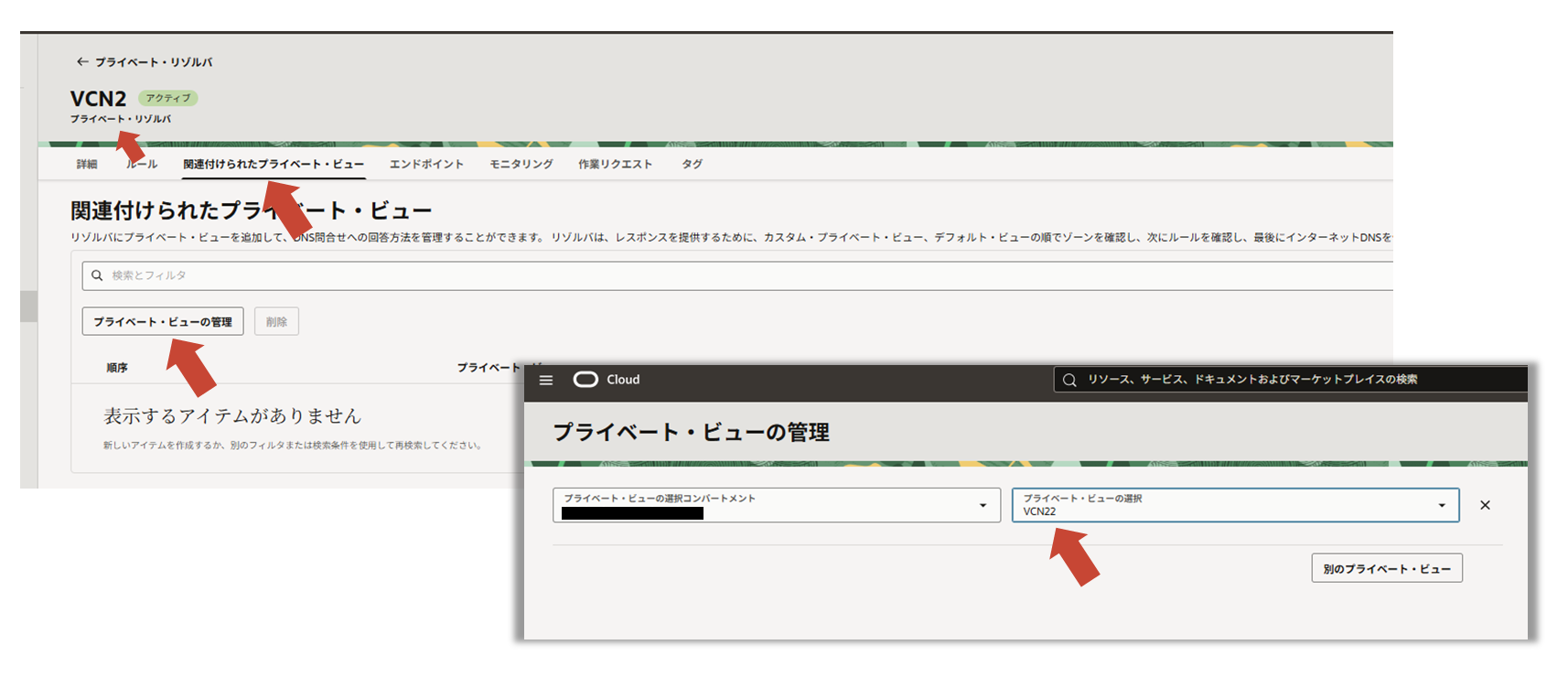

  • コンソールでVCN2リゾルバに対してVCN22のプライベートビューを関連付け

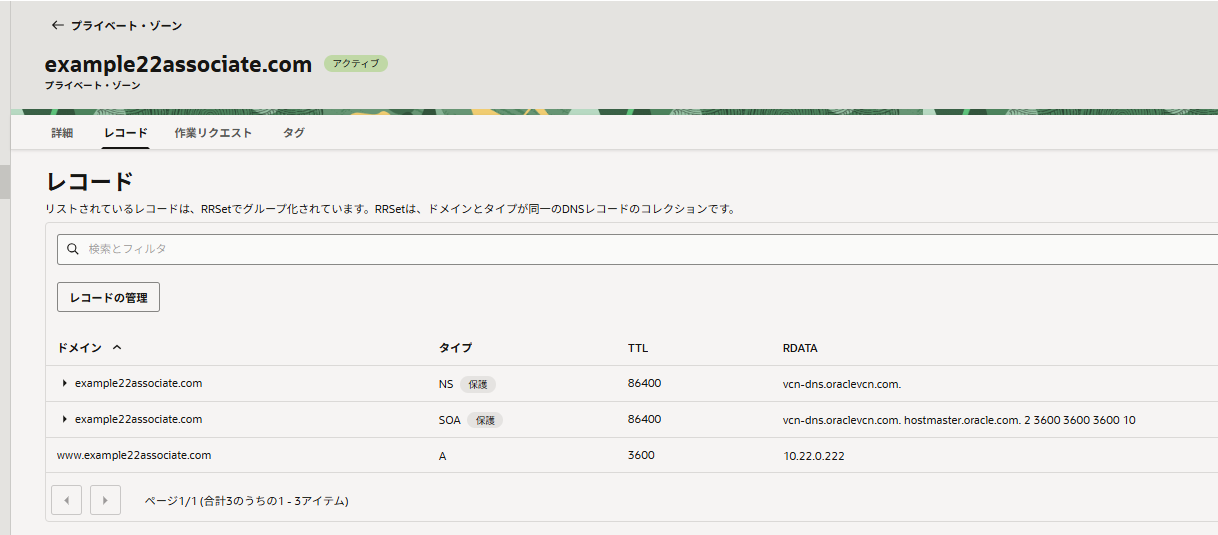

  • VCN22プライベートビューに対して、example22associate.comのゾーンを追加し、www.example22associate.com→10.22.0.222のAレコードを追加

  • 結果、名前解決できました。

vcn2のインスタンスからnslookup
[opc@ins-vcn2 ~]$ nslookup www.example22associate.com
Server:         169.254.169.254
Address:        169.254.169.254#53

Non-authoritative answer:
Name:   www.example22associate.com
Address: 10.22.0.222
  • VCN2のリゾルバのログ
(展開ください) VCN2のリゾルバのログ

{
  "datetime": 1761620949998,
  "logContent": {
    "data": {
      "additionalCount": 0,
      "answer": "[A 10.22.0.222]",
      "answerCount": 1,
      "authorityCount": 0,
      "dataschema": "1.1",
      "destinationAddress": "169.254.169.254",
      "destinationPort": "53",
      "latency": 1,
      "messageId": 50489,
      "path": "private",
      "protocol": "udp",
      "qclass": "IN",
      "qname": "www.example22associate.com.",
      "qtype": "A",
      "rcode": "0",
      "rcodeName": "NOERROR",
      "sourceAddress": "10.2.0.240",
      "sourcePort": 52827,
      "ttl": 3600
    },
・・・
  "regionId": "ap-osaka-1"
}

(参考)

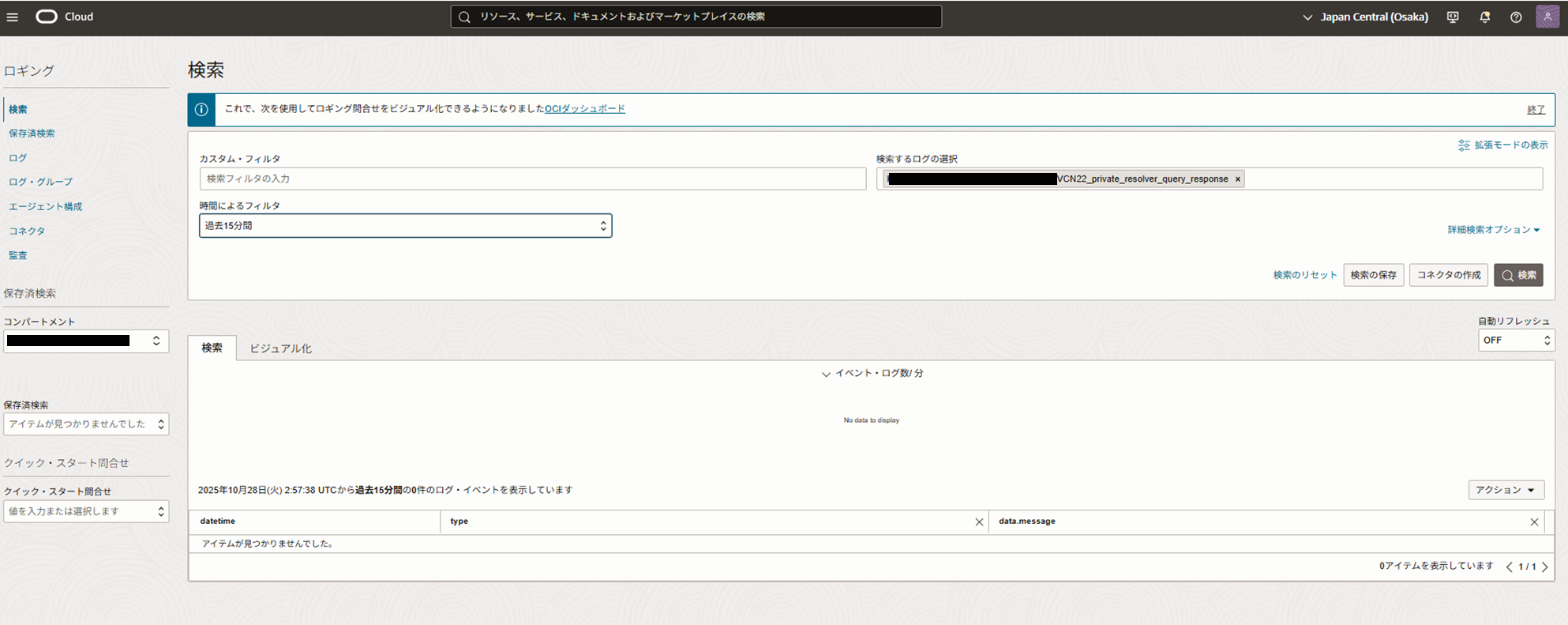

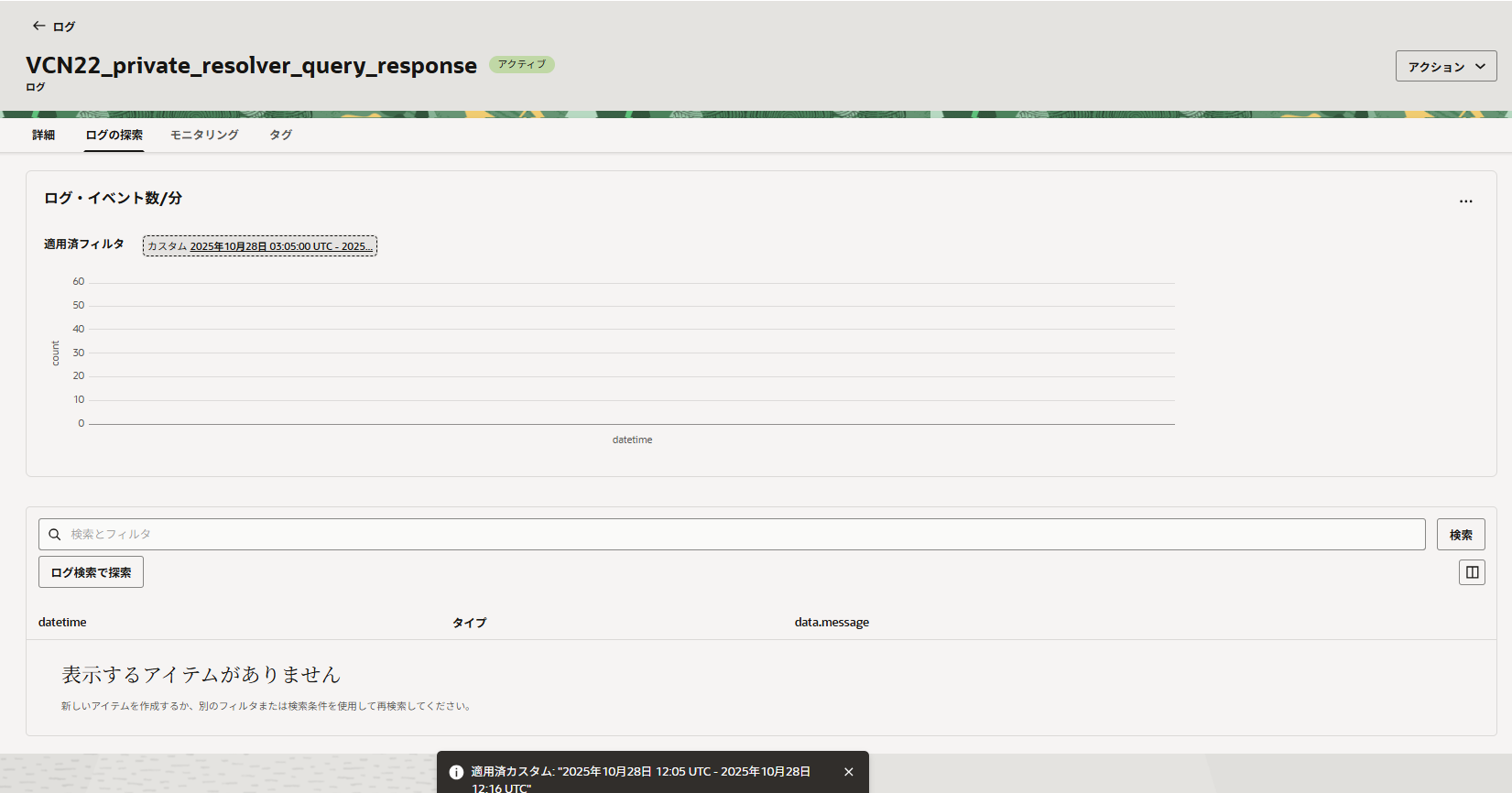

  • VCN21のリゾルバのログは何もなし

  • VCN22のリゾルバのログは何もなし

■まとめ

  • フォワーディングされたクエリをさらにフォワーディングすることは可能
  • プライベートビューの関連付けでも同じようなことは可能
