Skiaの基本：シェーダーの基本

Skiaでは、シェーダーを使用して様々なグラフィックス効果を実現できます。非常に奥の深い強力な機能ですが、ここではその基本について説明します。

シェーダーの種類

Skiaには、以下のようなシェーダーが用意されています。

1. グラデーションシェーダー: 線形または放射状のグラデーションを描画するためのシェーダーです。
2. 画像シェーダー: 画像をテクスチャとして使用し、描画するためのシェーダーです。
3. ノイズシェーダー: Perlinノイズによるパターンを生成するためのシェーダーです。
4. カスタムシェーダー: シェーダー記述言語（SkSL）を使用して独自のシェーダーを作成できます。

とりあえず描いてみる

とりあえず、一番簡単なグラデーションシェーダーで、線形グラデーションを描画してみましょう。

座標(0,0)から(200,0)までの範囲で、赤、緑、青の３色のグラデーションを描画します。

シェーダーはアンマネージドリソースです。使い終わったら適切に破棄してください。

// 線形グラデーションシェーダーを作成
using var shader = SKShader.CreateLinearGradient(
    new SKPoint( 0, 0 ),    // 開始座標
    new SKPoint( 200, 0 ),  // 終了座標
    new SKColor[] {         // 色経由点の色の配列
        SKColors.Red,
        SKColors.Lime,
        SKColors.Blue
    },
    new float[] {           // 色経由点の位置の配列(0.0～1.0)
        0.1f,   // 10%の位置にRed
        0.5f,   // 50%の位置にLime
        0.9f    // 90%の位置にBlue
    },
    SKShaderTileMode.Clamp  // タイルモード
);
// ペイントを作成
using var paint = new SKPaint {
    Style = SKPaintStyle.Fill,
    Shader = shader
};
// 四角形を描画
canvas.DrawRect( new SKRect( 0, 0, 200, 50 ), paint );

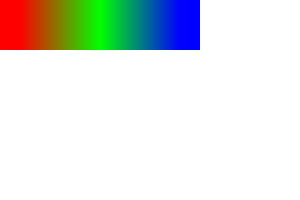

実行すると、以下のように、左上にグラデーションが描画されます。

シェーダーと座標

先程のグラデーションの四角形を、真ん中にもう一つ描画してみましょう。

// 四角形を描画
canvas.DrawRect( new SKRect( 0, 0, 200, 50 ), paint );
// もう一つ描画
canvas.DrawRect( new SKRect( 50, 75, 250, 125 ), paint );

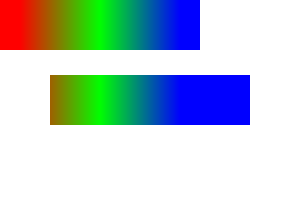

実行すると、以下のように、真ん中にもう一つ四角形が描画されますが、グラデーションの位置がずれていることがわかります。

これは、シェーダーがキャンバス全体の座標系に基づいてグラデーションを計算しているためです。
シェーダーの座標系を変更して、グラデーションの位置を調整するには、以下の二つの方法があります。

シェーダーのローカル座標系を使用する

シェーダーのローカル座標系を使用して、グラデーションの位置を調整することができます。これには、座標変換行列を渡してシェーダーを作成する方法と、既存のシェーダーを元に変換行列を適用する方法があります。

// シェーダーを作成する際に変換行列を渡す方法
using var shaderMoved = SKShader.CreateLinearGradient(
    new SKPoint( 0, 0 ),
    new SKPoint( 200, 0 ),
    new SKColor[] {
        SKColors.Red,
        SKColors.Lime,
        SKColors.Blue
    },
    new float[] {
        0.1f,
        0.5f,
        0.9f
    },
    SKShaderTileMode.Clamp,
    SKMatrix.CreateTranslation( 50, 75 ) // ローカル座標系のオフセットを設定
);

// 既存のシェーダーを元に変換行列を適用する方法
using var shaderMoved = shaderOrigin.WithLocalMatrix( SKMatrix.CreateTranslation( 50, 75 ) );

キャンバスの座標系を変更する

もう一つの方法は、キャンバスの座標系を変更することです。これには、キャンバスのTranslateメソッドを使用して、描画前にキャンバスの座標系を移動しておきます。

// 四角形を描画
canvas.DrawRect( new SKRect( 0, 0, 200, 50 ), paint );
// キャンバスの座標系を移動
canvas.Translate( 50, 75 );
// もう一つ描画
canvas.DrawRect( new SKRect( 0, 0, 200, 50 ), paint );

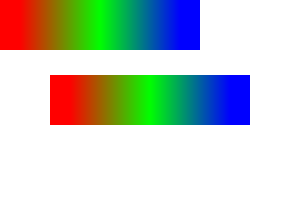

いずれの方法も、実行すると、以下のように、真ん中にもう一つ四角形が描画され、グラデーションの位置も一致します。

カスタムシェーダー

深淵の世界へようこそ。
Skiaでは、SkSL（Skia Shading Language）を使用してカスタムシェーダーを作成できます。SkSLは、GLSLに似たシェーダー記述言語で、Skiaのレンダリングパイプラインで使用されます。

あまりにも奥が深いので、ここでは簡単な例だけ紹介します。

// SKSLコード
string sksl = @"
    // メイン関数
    half4 main(float2 coord) {
        float red = coord.x / 300.0;            // 横方向に赤が強くなる
        float green = 0.5;                      // 緑は一定
        float blue = coord.y / 200.0;           // 縦方向に青が強くなる
        return half4( red, green, blue, 1.0 );  // 結果をRGBA形式にまとめて返す
    }
";

// シェーダーをコンパイル
var effect = SKRuntimeEffect.CreateShader( sksl, out var errorText );
// コンパイルに失敗した場合、errorTextにエラーメッセージが入る
if ( effect == null ) {
    Debug.WriteLine( errorText );
    return;
}
// シェーダーを生成
using var shader = effect.ToShader();
// ペイントを作成
using var paint = new SKPaint {
    Style = SKPaintStyle.Fill,
    Shader = shader
};
// 四角形を描画
canvas.DrawRect( new SKRect( 0, 0, 300, 200 ), paint );

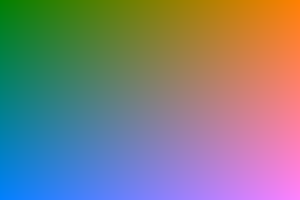

実行すると、以下のように、二次元のグラデーションが描画されます。

画像を使用して、座標を変化させるなど、様々な応用が可能です。

// SKSLコード
string sksl = @"
    // 元画像のシェーダーを受け取るユニフォーム変数
    uniform shader src;

    // メイン関数
    half4 main(float2 coord) {
        // 横方向に波打つ関数
        float s = 0.5 * ( 1 + sin( coord.x * 0.5 ) );
        // Y座標を変位させる
        coord.y += s * 5.0;
        // 元画像の色をsrcシェーダーから取得
        half4 c = src.eval( coord );
        // 色を少し変える(緑を強調)
        c += half4( 0, 0.2, 0, 0 );
        // 結果を返す
        return c;
    }
";

// シェーダーをコンパイル
var effect = SKRuntimeEffect.CreateShader( sksl, out var errorText );
// コンパイルに失敗した場合、errorTextにエラーメッセージが入る
if ( effect == null ) {
    Debug.WriteLine( errorText );
    return;
}
// ユニフォーム変数(今回は特に使わない)
using var uniforms = new SKRuntimeEffectUniforms( effect );
// 子シェーダー設定
using var children = new SKRuntimeEffectChildren( effect );
using var srcShader = bmpSrc.ToShader();
children[ "src" ] = srcShader; // 元画像のシェーダー"src"
// シェーダー生成
using var shader = effect.ToShader( uniforms, children );
// ペイントを作成
using var paint = new SKPaint {
    Style = SKPaintStyle.Fill,
    Shader = shader
};
// 円を描画
canvas.DrawCircle( 150, 100, 80, paint );

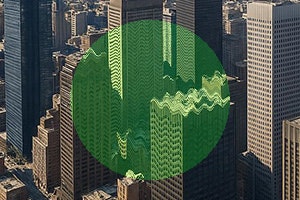

実行すると、以下のように、画像が波打つように変形されて描画されます。

まとめ

Skiaのシェーダーは非常に強力で、多様なグラフィックス効果を実現できます。基本的なグラデーションシェーダーから始めて、カスタムシェーダーまで、段階的に学んでいくことをお勧めします。シェーダーの座標系や変換についても理解を深めることで、より高度な描画が可能になります。

参考資料

• SkSL & Runtime Effects
• Skia Shader Playground

---
