Ubiquiti UCGのSite to Site VPNについて．

やりたいこと

• 複数拠点でVPNを相互接続したい．
• 環境はUbiquitiの各種Router．
• 今回はUGCとUDMSE．

現状

• Site Magic
  • Pros
    • WireGuardとOSPFを組み合わせたメッシュネットワーク型のSD-WANを構築．
  • Cons
    • どうやらうまく動かないらしい．：Link
    • 各拠点間のオーナーが同じ必要がある．
• Site to Site VPN
  • Pros
    • 複数拠点間でオーナーが違くても良い．
    • マルチベンダー対応可能
    • セキュリティ面でのカスタマイズ性
  • Cons
    • 二つの設定をバラバラにしなければならない．管理コスト
    • 1対1の接続
    • Hub-and-Spoke型になるとボトルネックが生まれる．

今回は今のFirmwareでSite Magicが動かないらしいのでSite to Site VPNを採用．

設定

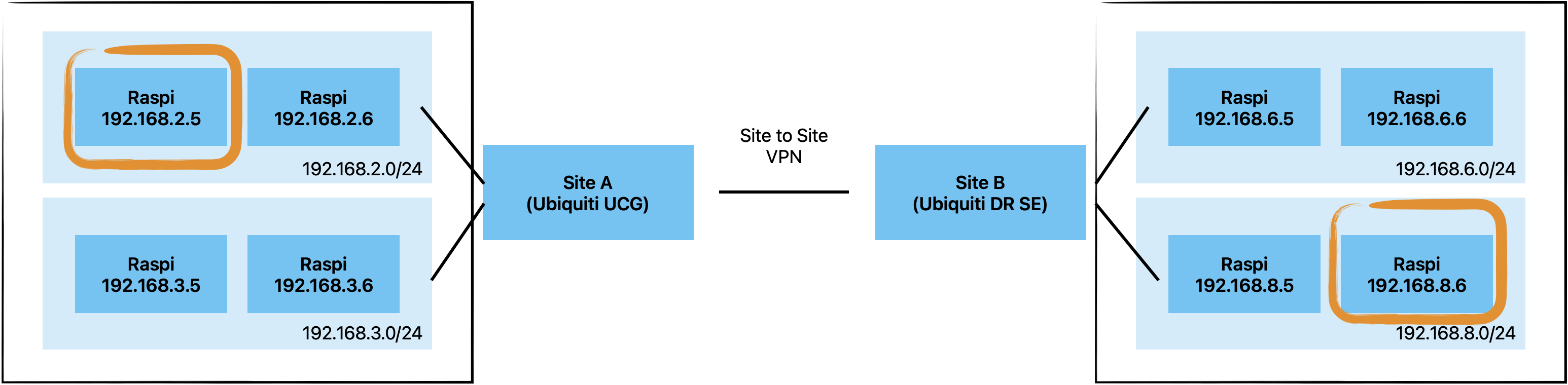

今回の環境について

オレンジ色で囲んだRaspi同士で接続したい．

今回の設定

• 一般
  • VPNタイプ：IPSec
  • 名前：任意のもの
  • 事前共有キー：どちらかのキーを接続先のVPN設定にも入力（接続端末同士で同じにする）
  • リモートIP：お互いの接続先のIPを入力
• ネットワーク構成
  • VPNタイプ：ルートベース
  • トンネルIP：使用せず
  • リモートネットワーク：接続したい端末のいるネットワークを入力（192.168.6.0/24など）

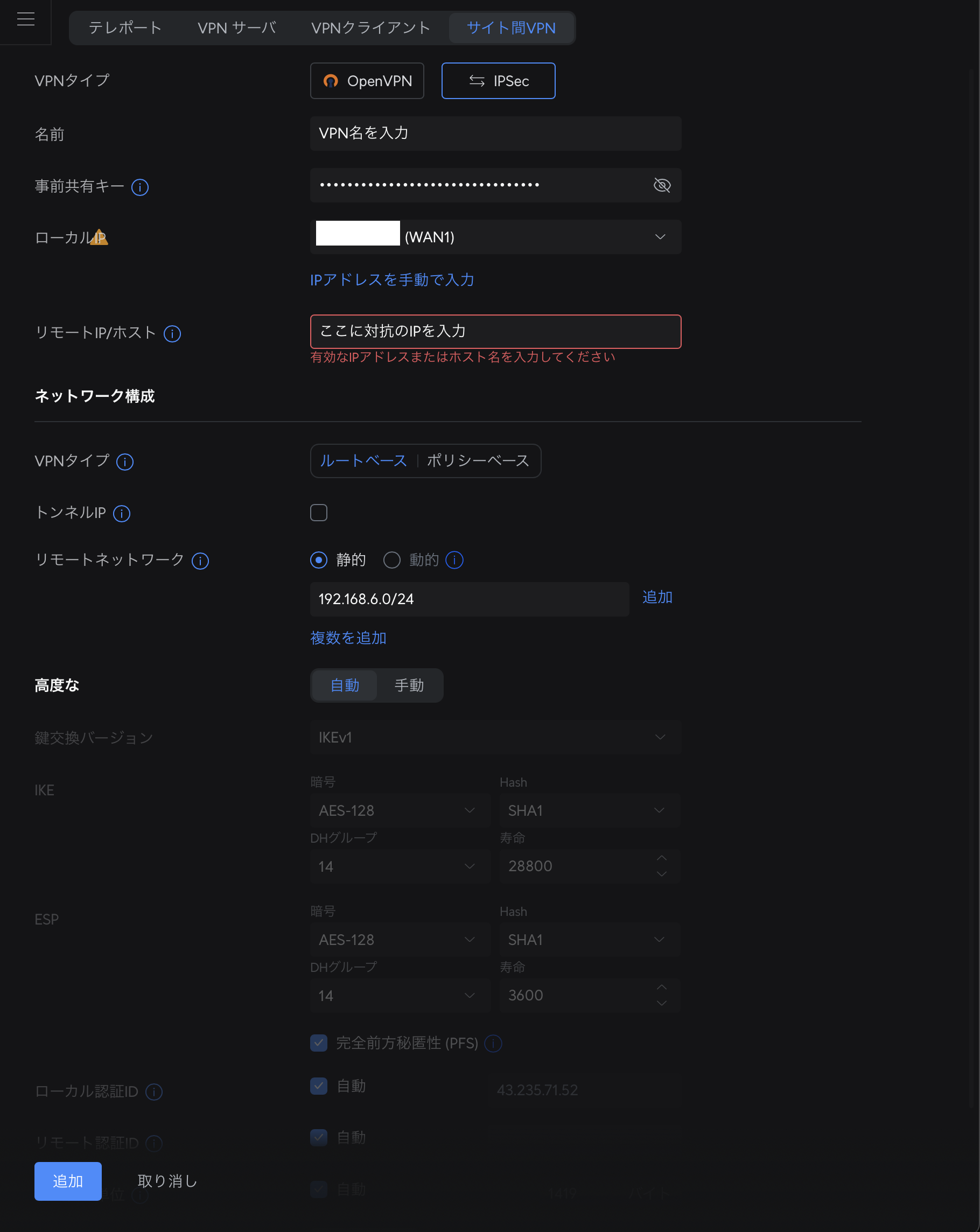

設定画面のスクショ

落とし穴

• お互いのネットワーク構成/リモートネットワークに設定しているサブネット以外の通信はできない．そこで，端末のVLAN設定などをミスると接続できない．ローカルの同一ネットワーク内（今回は192.168.2.0/42)に接続できることを確認してみてください．
