セキュリティトレーニング「ZANSIN」サーバの構築

Last updated at Posted at 2024-11-21

ZANSINとは

ZANSINとは、実際のサイバー攻撃を想定したインシデント・レスポンスを体験するためのトレーニングツールとして公開されたツールです。

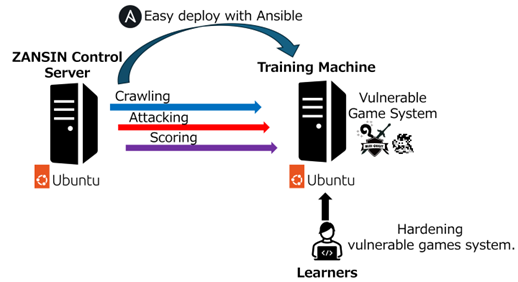

ZANSINはコントロールサーバとトレーニングサーバの2台のサーバから構成されます。


  • コントロールサーバ
    攻撃の実施やクローリング、スコアの算出といった訓練の制御を行う。

  • トレーニングサーバ
    訓練を受ける側が操作して防御を実践する訓練用マシン。

構築

ZANSINサーバはUbuntu Serverで構築します。
Ubuntu Serverは20.04以上が必要とされており、22.04まではインストールが正常な確認されています。
それ以降ではインストール時にエラーが出ることもあるようです。
可能であれば20.04～22.04で構築しましょう。

また、繰り返しトレーニングを可能にするため、仮想環境で構築することがお勧めです。

Ubuntuのインストール

まずはUbuntuのインストールを行います。
インストールする際に必要となる条件は以下のとおり。

  • コントロールサーバとトレーニングサーバが互いに通信できること
  • 2台ともインターネットにアクセス可能であること
  • 2台ともsudo可能な”zansin”ユーザが作成されていること
  • zansinユーザのパスワードは2台で共通であること
  • 2台ともパスワード認証可能なSSHサーバが導入されていること

１つ目と2つ目の要件を満たすネットワーク環境を整備します。
コントロールサーバとトレーニングサーバで通信できるように環境を構築しますが、
このネットワーク環境からインターネットに出られる場合はこのネットワークのみで大丈夫です。
インターネット接続ネットワークを別にしたい場合は、これとは別のネットワーク環境を構築します。

ネットワーク環境の準備ができたら早速Ubuntuのインストールを行います。

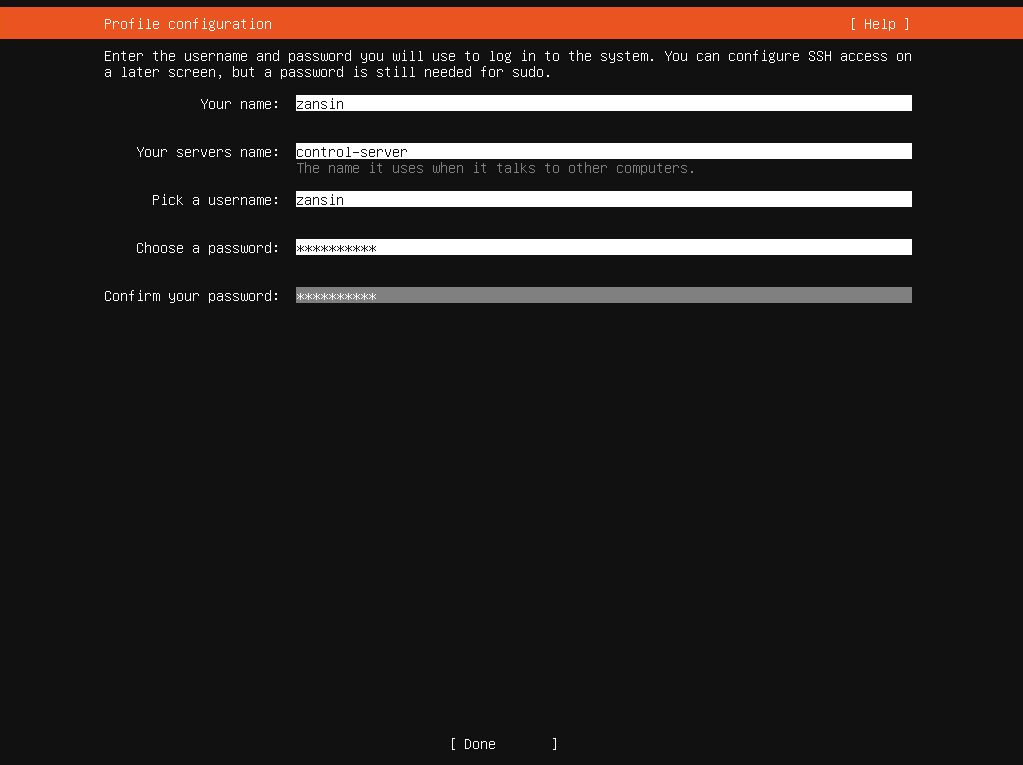

インストールでの選択は基本的にデフォルトで大丈夫ですが以下のprofile setupでは要件にあった情報を入力します。


【コントロールサーバ】
Your name：zansin
Your Server Name：ControlServer
Pick a username：zansin
Choose a password：（任意の文字列）

【トレーニングサーバ】
Your name：zansin
Your Server Name：TrainingServer
Pick a username：zansin
Choose a password：（任意の文字列）

コントロールサーバとトレーニングサーバで作成するユーザ：zansinのパスワードは同じパスワードを登録する。

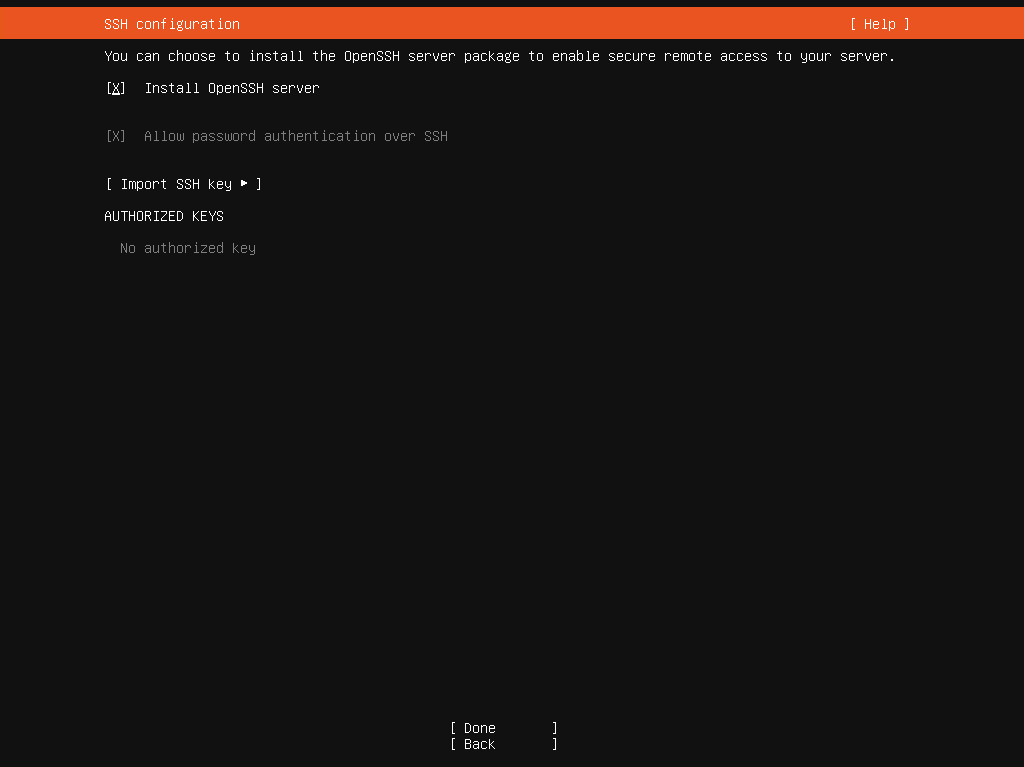

以下のSSH Setupの画面ではInstall OpenSSH Serverにチェックを入れる。


以降画面に従ってUbuntu Serverをインストールします。

ZANSINサーバのネットワーク設定

ZANSINコントロールサーバと、トレーニングサーバはネットワークで相互に通信できることが要件としてあがっています。
なので、筆者の環境としては以下のような構成としています。

コントロールサーバ トレーニングサーバ
IPアドレス 10.10.1.102 10.10.1.103

必用に応じてUbuntsのネットワーク設定を変更します。

ZANSINのセットアップ

ZANSINのセットアップはコントロールサーバ側で、GitHubからセットアップ用スクリプトをダウンロードしてきて実行します。

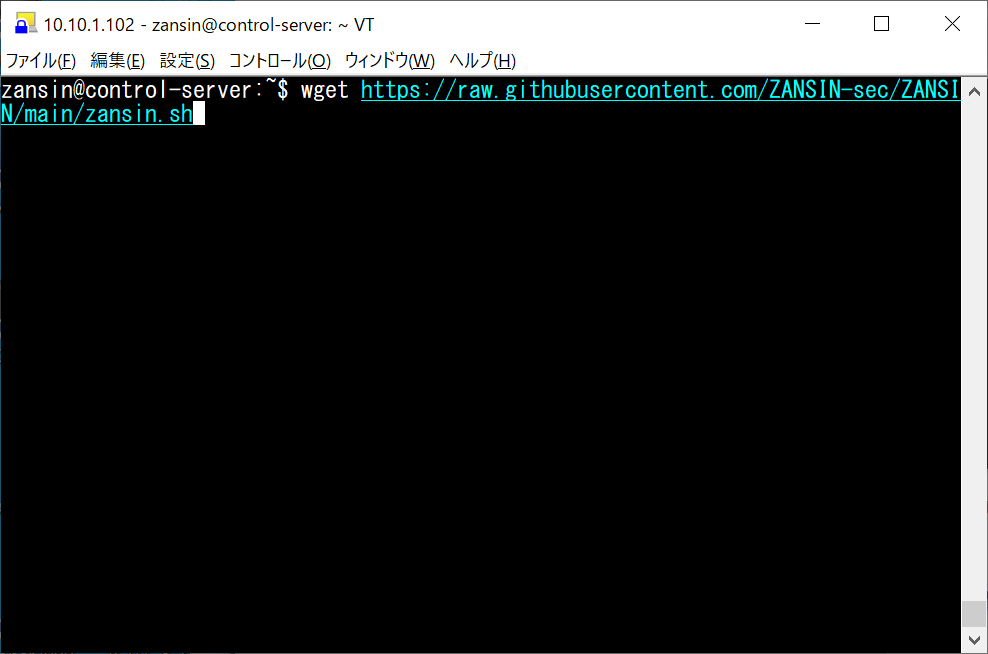

# セットアップスクリプトのダウンロード

~$wget https://raw.githubusercontent.com/ZANSIN-sec/ZANSIN/main/zansin.sh


ダウンローが完了したら実行します。

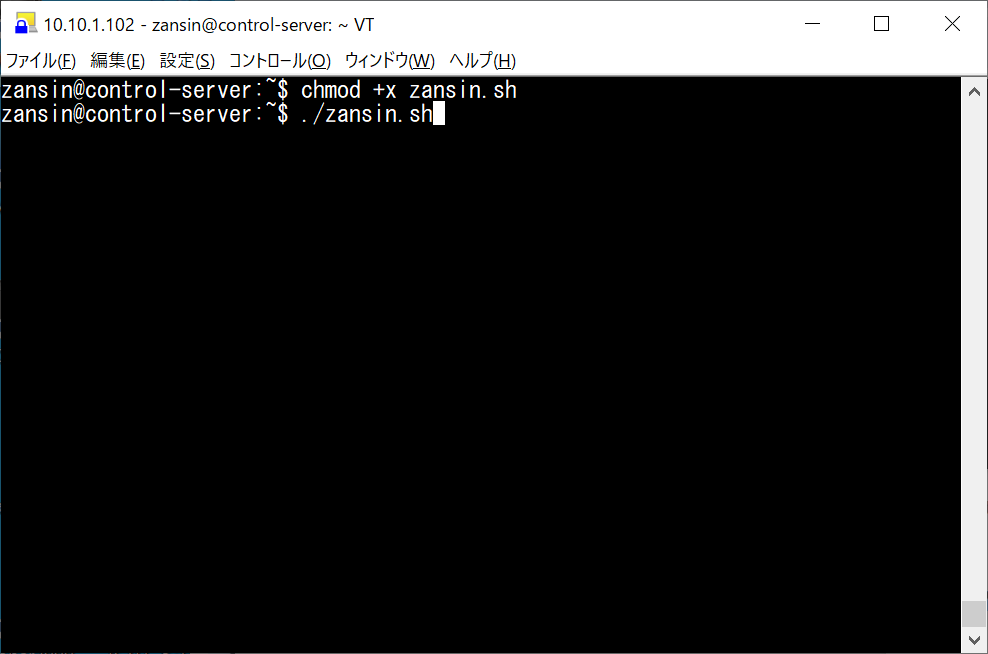

# パーミッション変更して実行
~$chmod +x zansin.sh
~$./zansin.sh

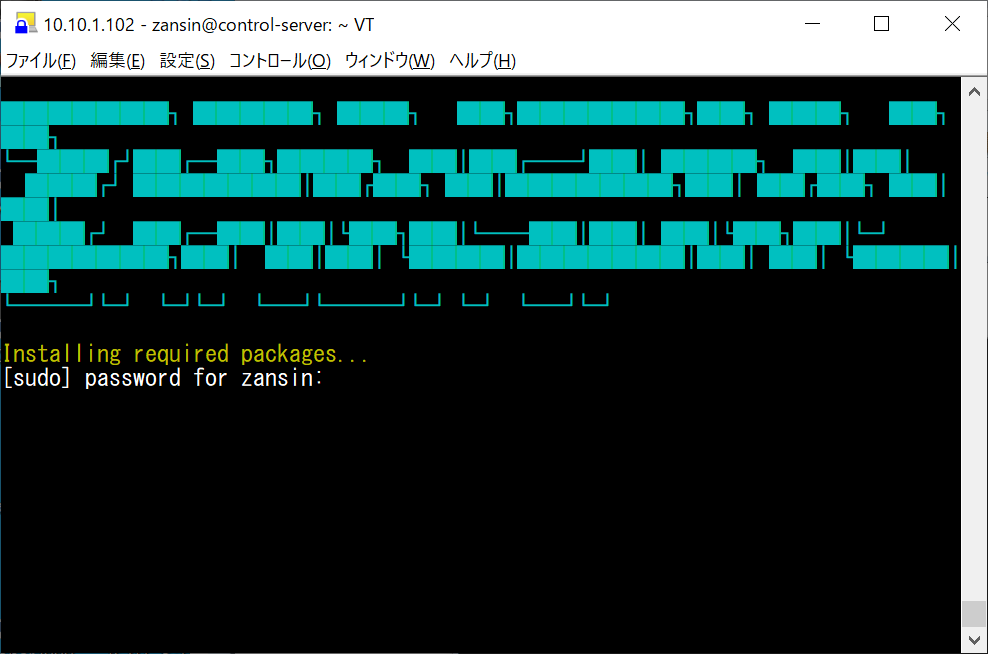

スクリプトを実行するとインストールが始まります。

インストールに必要な情報として以下を入力するよう求められます。

  • コントロールサーバとなるマシンのIPアドレス
  • トレーニングサーバとなるマシンのIPアドレス
  • 共通のユーザ：zansinのパスワード（インストール時に設定したパスワード）

後は自動でコントロールサーバとトレーニングサーバの構築が行われます。
完了したらトレーニングサーバで”mini　QUEST”が動いているか、ブラウザで確認します。

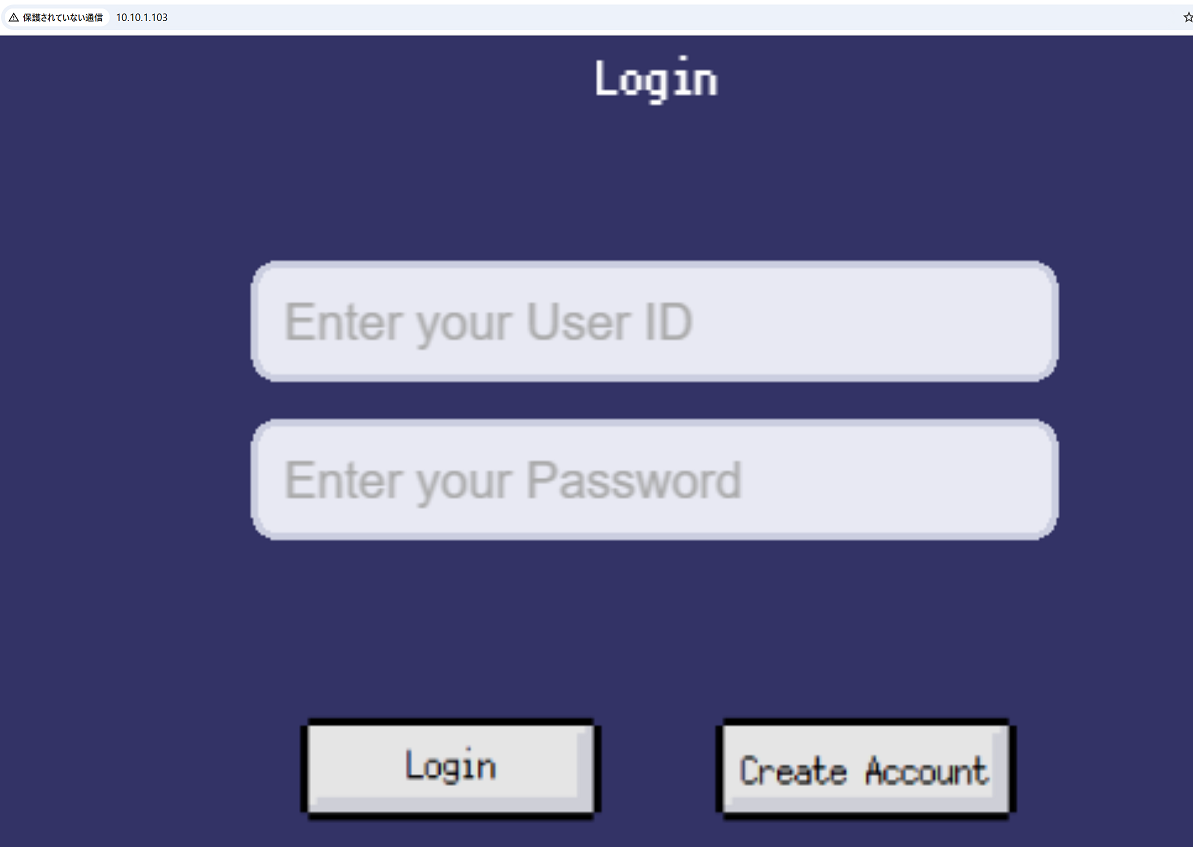

ブラウザからトレーニングサーバのアドレスを開くと以下の画面になります。

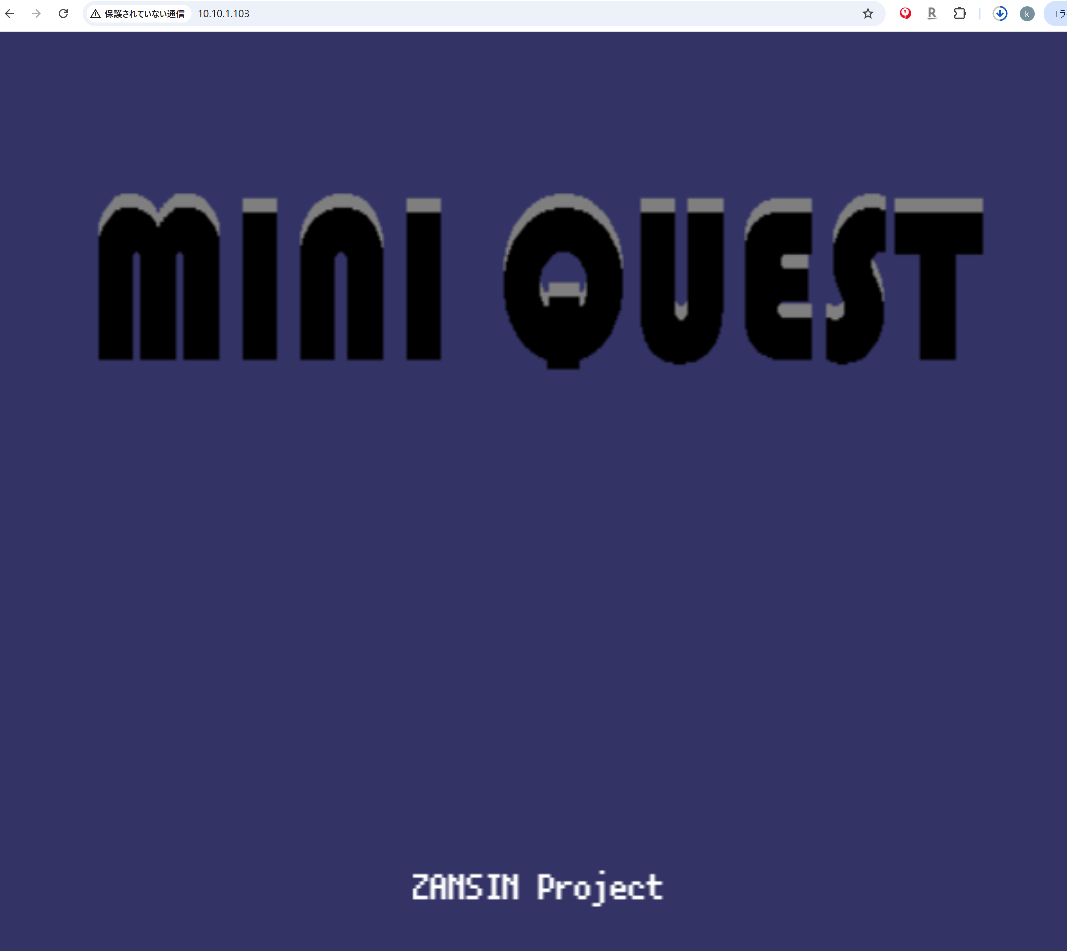

”Create　Account”で任意のユーザを作成した後、そのユーザでログインすると”mini Quest”を開くことができます。

これで、zansinでトレーニングする準備ができました。

実際に以下コマンドでトレーニングを開始できます。
（test01ユーザによるトレーニング開始）

# 通常モードでトレーニング開始
~$ source red-controller/red_controller_venv/bin/activate
~$ cd red-controller/
~$ python3 red_controller.py -n test01 -t 10.10.1.103 -c 10.10.1.102 -a 1

コマンド実行後、少しするとコントロールサーバから攻撃が始まります。
時間は4時間がリミットとなります。

システムを以下の行為から守ってください。

  • サイバー攻撃
  • チート行為

これらの被害をどれだけ少なく抑えるかで得点が変化します。

トレーニングマシンにユーザ：vender、パスワード：Passw0d!23でログインし、防御していきましょう。
アカウント：zansinではないでの注意してください。

トレーニング終了時に自身のスコアが表示されます。

+----------------------------------+----------------------------------+
| Technical Point (Max 100 point)  | Operation Ratio (Max 100 %)      |
|----------------------------------+----------------------------------+
| Your Score : 70 point            | Your Operation Ratio : 60 %      |
+----------------------------------+----------------------------------+

ZANSIN環境

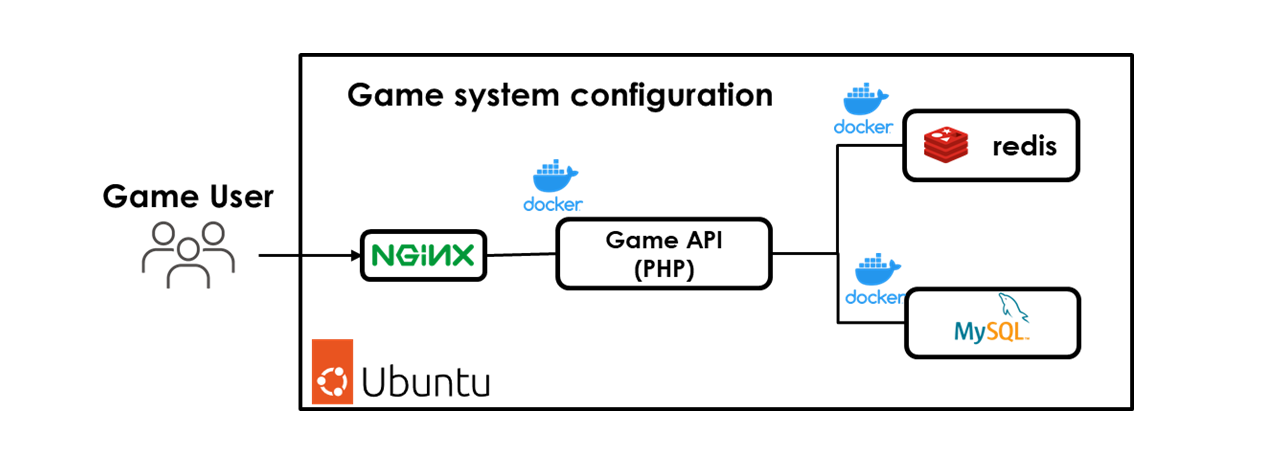

サーバの環境は以下のとおりとなっています。
さまざまな API がDocker を使用してLinuxサーバー内に実装されています。


Game API

ゲームに実装されている API は次のとおりです。

  • User Registration API
  • Login API
  • Withdrawal API
  • Player Data API
  • Upload an Image API
  • Battle Course List API
  • Determination of the Battle Course API
  • Battle API
  • Stamina Recovery API
  • Gatcha API
  • In-game purshase API
  • Ranking API

ブラウザゲーム - "MINI QUEST"

オンラインゲーム（MINI QUEST)にアクセスする場合は、HTTP (ポート 80/tcp) を使用してゲームサーバーのIPアドレス（トレーニングサーバのIP）にアクセスします。

http://{IP ADDRESS}

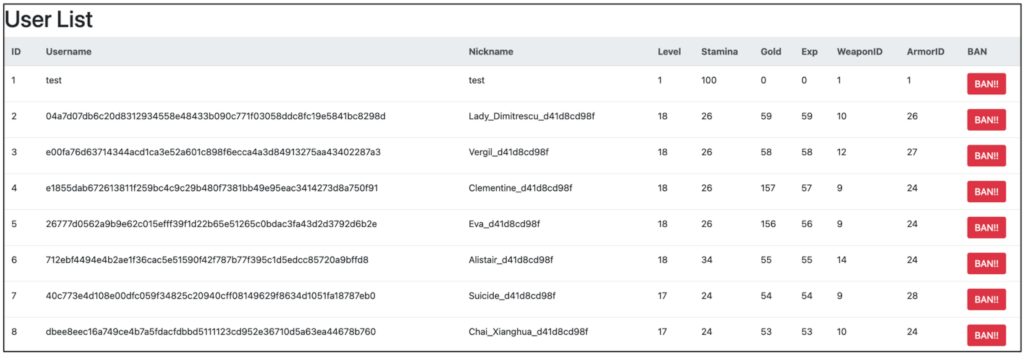

Admin Panel

ゲームサーバーの管理者として、以下URLでプレイヤーを管理することができます。

http://{IP ADDR}/user_list/

不正行為を行っているプレイヤーがいた場合は、「BAN!!」ボタンを使用することで、そのプレイヤーを排除することができます。

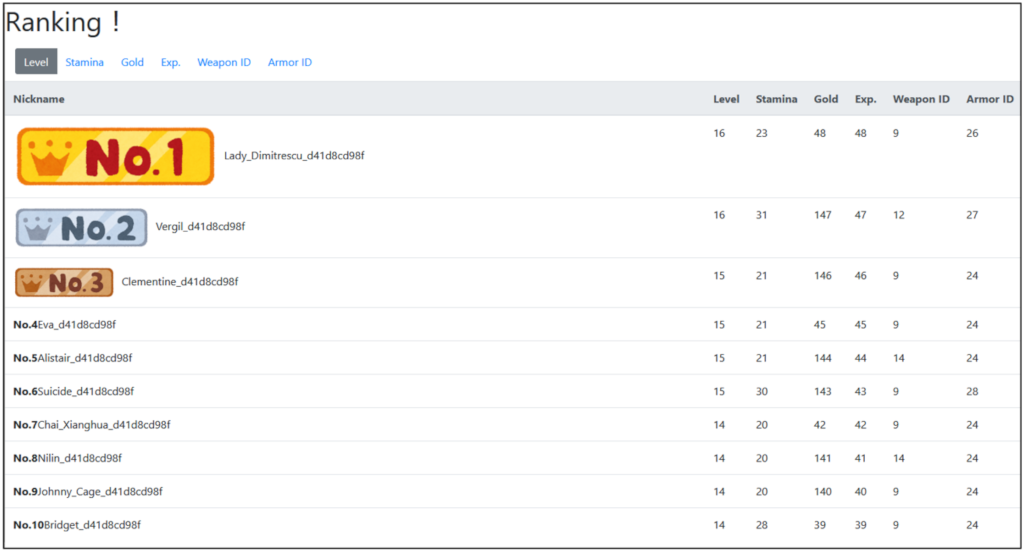

ユーザーランキング

このページでは、各プレーヤーランキングを確認できます。
このページは公開されているため、誰でもアクセスできます。

http://{IP ADDRESS}/ranking/


MINI QUEST Serverについて

  • ZANSINトレーニングサーバの認証情報

    アカウント名 Password 補足
    vendor Passw0rd!23 このアカウントを利用してください。’sudo'の利用も可能です。
    mario Passw0rd!23
    link Passw0rd!23
    sonic Passw0rd!23

  • サービス

    Service Note
    SSH アカウント: vendor　パスワード：Passw0rd!23
    MySQL アカウント: root 　パスワード password
    HTTP MINI QUEST: http://{IP ADDRESS}
    管理者ページ: http://{IP ADDRESS}/user_liset/
    ユーザーランキング: http://{IP ADDRESS}/ranking/
    phpMyAdmin: http://{IP ADDRESS}:5555

  • Game API

    • 以下フォルダに各APIが保存されています。
      • /home/vendor/game-api
    • ゲームAPIのコンテナーをアップ/ダウンしたい場合は、以下を参照にしてください。
      • containers開始
        • docker-compose up -d
      • containers停止
        • docker-composer down

トレーニングにおける禁止行為

  • アクセス制御
    • 送信元IPアドレスに基づいて ZANSINコントロールサーバーからの接続をブロックしないでください。
      • 正当なユーザーの接続と攻撃の接続はどちらも、ZANSINコントロールサーバーのIPアドレスから発信されます。これをブロックすると、ZANSINクロールモジュールとスコアリングモジュールがアクセスできなくなり、スコア評価ができなくなります。
      • 同様に、ZANSINクロール モジュールとZANSINスコアリングモジュールの両方からの通信をブロックしないように注意してください。ブロックすると、評価が正常に行えない可能性があります。
  • API
    • APIの応答はJSONの構造を維持しています。
      • API応答の値を変更または削除することはできますが、キーの変更は行わないでください。キーの変更を行うと、ZANSINクロールモジュールが応答を取得できなくなってしまいます。
