Verilogで作る4ビットCPU入門：シミュレーションと回路図生成まで

目的

Verilogで簡単な4ビットCPUを作成し、どんな回路が生成されるかを確認します。
作業はx86_64 Ubuntu上にて行います。
加算、減算とメモリの操作のみて、分岐等にはまだ対応していません。

実装

cpu4.v

//============================================================
// 4bit CPU
//============================================================
// このファイルは1つのCPUをまるごと定義しています。
// 命令は8bitで、上位4bitが命令コード、下位4bitが値やメモリアドレスです。
//============================================================

module cpu4 (
    input clk,          // クロック信号（時間の進みを表す。1回動くたびに1命令実行）
    input reset,        // リセット信号（最初に戻す）
    output reg [3:0] acc,   // アキュムレータ（計算結果を入れる4ビットレジスタ）
    output reg halted       // HLT命令を実行したら1になる（止まった状態）
);

    //===== メモリ（16個 x 8bit） ===========================
    reg [7:0] memory [0:15];   // メモリ。プログラムとデータを格納。

    //===== プログラムカウンタ ==============================
    reg [3:0] pc;  // 次に実行する命令の場所（0〜15）

    //===== 命令の内訳 =======================================
    reg [7:0] instr;           // 現在実行中の命令　8bit
    wire [3:0] opcode = instr[7:4];   // 上位4ビット → 命令の種類
    wire [3:0] operand = instr[3:0];  // 下位4ビット → 値またはアドレス

    //===== メモリ初期化（外部ファイル読み込み） ===========
    integer i;
    initial begin
        // メモリを0で初期化
        for (i = 0; i < 16; i = i + 1)
            memory[i] = 8'b00000000;

        // 外部ファイルからプログラムを読み込む
        // （別ファイル program.mem に命令を記述しておく）
        $readmemb("program.mem", memory);
    end

    //===== CPU動作 =================================
    always @(posedge clk) begin // クロック（clk）が立ち上がった瞬間（0→1になった瞬間）ここが実行される
        if (reset) begin // resetが1の場合に実行
            pc <= 0;
            acc <= 0;
            halted <= 0;
        end else if (!halted) begin
            //=======================
            // 1. 命令を読み取る
            //=======================
            instr <= memory[pc];

            //=======================
            // 2. 命令を実行する
            //=======================
            case (opcode)
                4'b0001: begin // LDI (即値をACCへ格納)
                    acc <= operand;      // ACCに値を入れる
                    pc <= pc + 1;        // 次の命令へ
                end
                4'b0010: begin // LD (指定したメモリアドレスの値(下位4ビット)を ACC に読み込む)
                    acc <= memory[operand][3:0]; // メモリの値を読み込む
                    pc <= pc + 1;
                end
                4'b0011: begin // ST(LDの逆)
                    memory[operand] <= {4'b0000, acc}; // ACCをメモリに書く(4ビットのみ対応。上位4ビットは常に0000)
                    pc <= pc + 1;
                end
                4'b0100: begin // ADD
                    acc <= acc + memory[operand][3:0]; // メモリの値を足す
                    pc <= pc + 1;
                end
                4'b0101: begin // SUB
                    acc <= acc - memory[operand][3:0]; // メモリの値を引く
                    pc <= pc + 1;
                end
                4'b1111: begin // HLT
                    halted <= 1;  // 停止
                end
                default: begin
                    pc <= pc + 1; // 何もせず次へ
                end
            endcase
        end
    end
endmodule



//============================================================
// 実際にCPUを動かして、結果を見るためのコード
//============================================================
module testbench;
    reg clk;        // 入力
    reg reset;      // 入力
    wire [3:0] acc; // 出力
    wire halted;    // 出力

    // CPUを接続
    cpu4 uut (
        .clk(clk),
        .reset(reset),
        .acc(acc),
        .halted(halted)
    );

    // クロックを作る（0→1→0→1と変化）
    initial begin
        clk = 0;
        forever #5 clk = ~clk;  // 5単位ごとに反転（周期10）
    end

    // テストシーケンス
    initial begin
        $dumpfile("cpu4.vcd");  // 波形ファイル出力
        $dumpvars(0, uut);

        // リセット
        reset = 1;
        #10;
        reset = 0;

        // 実行を少し待つ
        #100;

        // 結果表示
        $display("ACC = %d", acc);
        $finish;
    end
endmodule

実行方法

iverilog -o cpu4.out cpu4.v
vvp cpu4.out

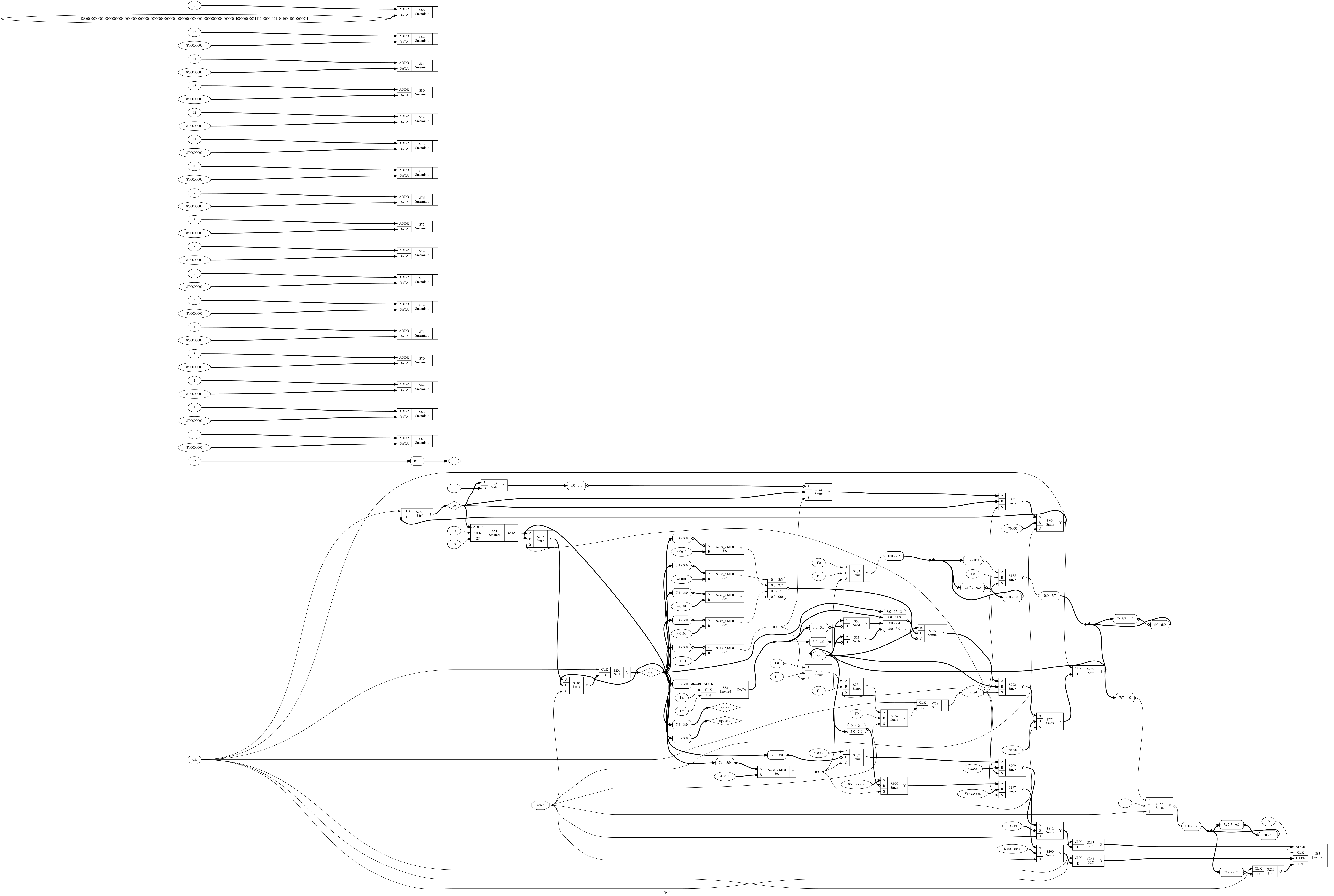

回路図生成

yosys
read_verilog cpu4_2.v
hierarchy -top cpu4
proc; opt
show -format dot -prefix cpu4
rsvg-convert cpu4.svg -o cpu4.png

dot -Tsvg cpu4.dot -o cpu4.svg

機械語

00010011 : LDI 3（ACC ← 3）
01000101 : ADD 5（ACC ← ACC + MEM[5]）
00110110 : ST 6（MEM[6] ← ACC）
11110000 : HLT（停止）
00000000 : 使わない領域
00000010 : MEM[5] = 2

00010011
01000101
00110110
11110000
00000000
00000010
00000000
00000000
00000000
00000000
00000000
00000000
00000000
00000000
00000000
00000000

test@test-ThinkPad-X280:~/kaihatsu/cpu$ iverilog -o cpu4.out cpu4.v
test@test-ThinkPad-X280:~/kaihatsu/cpu$ vvp cpu4.out
VCD info: dumpfile cpu4.vcd opened for output.
ACC =  5
