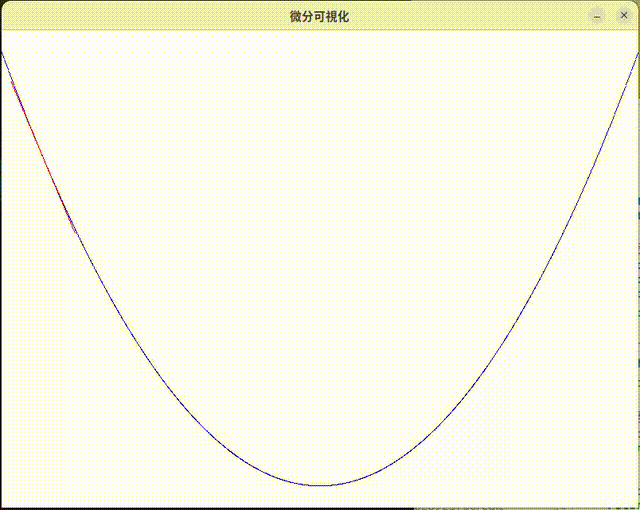

微分の概念を動く接線で体感 y=x^2

test@test-fujitsu:~/kaihatsu/butsuri$ gcc diff_anim.c -o diff_anim -lSDL2 -lm
test@test-fujitsu:~/kaihatsu/butsuri$ ./diff_anim

diff_anim.c

#include <SDL2/SDL.h>
#include <stdio.h>
#include <math.h>

const int WIDTH = 800;
const int HEIGHT = 600;

// 物理空間の範囲
const float X_MIN = -10.0f;
const float X_MAX = 10.0f;
const float Y_MIN = -5.0f;
const float Y_MAX = 105.0f; // x^2 なので最大100くらい

// 関数と微分
float f(float x) { return x * x; }
float f_prime(float x) { return 2 * x; } // x²の微分後

// 物理座標 → 画面座標変換
int to_screen_x(float x) {
    return (int)((x - X_MIN) / (X_MAX - X_MIN) * WIDTH);
}

int to_screen_y(float y) {
    return (int)(HEIGHT - (y - Y_MIN) / (Y_MAX - Y_MIN) * HEIGHT);
}

int main(int argc, char* argv[]) {
    SDL_Init(SDL_INIT_VIDEO);
    SDL_Window* window = SDL_CreateWindow("微分可視化",
                                          SDL_WINDOWPOS_CENTERED,
                                          SDL_WINDOWPOS_CENTERED,
                                          WIDTH, HEIGHT, 0);
    SDL_Renderer* renderer = SDL_CreateRenderer(window, -1, SDL_RENDERER_ACCELERATED);

    float x0 = X_MIN;      // 直線の描画開始位置
    float speed = 0.05f;   // 物理空間での移動量

    int running = 1;
    SDL_Event e;

    // 曲線の事前描画用の枠を準備
    SDL_Texture* curve_texture = SDL_CreateTexture(renderer,
                                SDL_PIXELFORMAT_RGBA8888,
                                SDL_TEXTUREACCESS_TARGET,
                                WIDTH, HEIGHT);

    // 描画用前準備
    SDL_SetRenderTarget(renderer, curve_texture);
    SDL_SetRenderDrawColor(renderer, 255, 255, 255, 255); // 背景白設定
    SDL_RenderClear(renderer); // 白で塗り潰す

    // x²の曲線をcurve_textureに描画　毎回書き直さなくて良い用にここに入れておく
    SDL_SetRenderDrawColor(renderer, 0, 0, 255, 255); // 青: 曲線 (赤, 緑, 青, 透明度)
    for (float x = X_MIN; x <= X_MAX; x += 0.01f) {
        int sx = to_screen_x(x);
        int sy = to_screen_y(f(x));
        SDL_RenderDrawPoint(renderer, sx, sy);
    }

    SDL_SetRenderTarget(renderer, NULL); // 元のレンダラーに戻す

    while (running) {
        while (SDL_PollEvent(&e)) {
            if (e.type == SDL_QUIT) running = 0;
        }

        SDL_SetRenderDrawColor(renderer, 255, 255, 255, 255);
        SDL_RenderClear(renderer);

        // curve_textureに描画した曲線を画面上へ描画
        SDL_RenderCopy(renderer, curve_texture, NULL, NULL);

        // 接線描画（点周辺 ±1 の範囲のみ）
        SDL_SetRenderDrawColor(renderer, 255, 0, 0, 255); // 赤: 接線
        float y0 = f(x0);
        float slope = f_prime(x0); // 傾きを計算する
        for (float dx = -1.0f; dx <= 1.0f; dx += 0.01f) { // -1〜1の範囲で点を描画し直線にする
            float x = x0 + dx;
            float y_line = y0 + slope * dx;
            SDL_RenderDrawPoint(renderer, to_screen_x(x), to_screen_y(y_line));
        }

        // 画面に描いたものを実際に表示する
        SDL_RenderPresent(renderer);

        SDL_Delay(16); // 約60FPS
        x0 += speed;
        if (x0 > X_MAX) x0 = X_MIN;
    }

    SDL_DestroyTexture(curve_texture);
    SDL_DestroyRenderer(renderer);
    SDL_DestroyWindow(window);
    SDL_Quit();
    return 0;
}
