ポストプロセスで画をつくる ― Bloom・Tone Mapping・Color Grading

1
Posted at

ポストプロセスで画をつくる ― Bloom・Tone Mapping・Color Grading

ゲームのスクリーンショットを撮って、「なぜか自分のプロジェクトは同じアセットを使っているのにAAAタイトルほど綺麗に見えない」と感じたことはないだろうか。ライティングもマテリアルも整えたはずなのに、画面全体が「素材感」から抜け出せない。

その原因の大半は、ポストプロセスにある。試しにUnityのVolume設定でBloom、Tone Mapping、Color Gradingをすべて無効にしてみてほしい。画面は途端に「ゲーム画面」から「CG素材」に退化する。AAAタイトルの最終画像の仕上がりは、その50%以上がポストプロセスによって決まっている。

本記事では、GAMES104の講義資料をベースに、ポストプロセスの主要技術を「なぜそうなるのか」という物理的・知覚的な根拠から解説する。読み終えた後、あなたはBloomの閾値やTone Mappingのカーブを根拠を持って設定できるようになる。

本記事は「ゲームエンジンのレンダリング技術」シリーズの第5回です。

回 テーマ
第1回 レンダリングパイプラインの全体像
第2回 ライティングとライトマップの技術
第3回 シャドウとアンビエントオクルージョン
第4回 アンチエイリアシング完全ガイド
第5回（本記事） ポストプロセスで画をつくる

Bloom ― 光のにじみの物理学

なぜ光はにじむのか: Airy Disk理論

現実世界では、明るい光源を見るとその周囲に光のにじみ（グレア）が発生する。これは単にカメラや目の「不具合」ではない。物理的に避けられない現象だ。

光が円形の開口部（レンズの絞り）を通過すると、回折によって焦点は完璧な1点には集まらない。理想的なレンズであっても、焦点にはAiry Disk（エアリーディスク）と呼ばれる同心円状のパターンが形成される。これがBloomの物理的根拠だ。

人間の目も同じ原理で動作する。瞳孔という円形の開口部を通して光を取り込むため、明るい光源は必ずにじんで見える。ゲームでBloomを適用するのは「エフェクトを足す」のではなく、人間の視覚体験を再現する行為なのだ。

Bloomの実装フロー

Bloomの処理は、概念的には以下の3ステップで構成される。

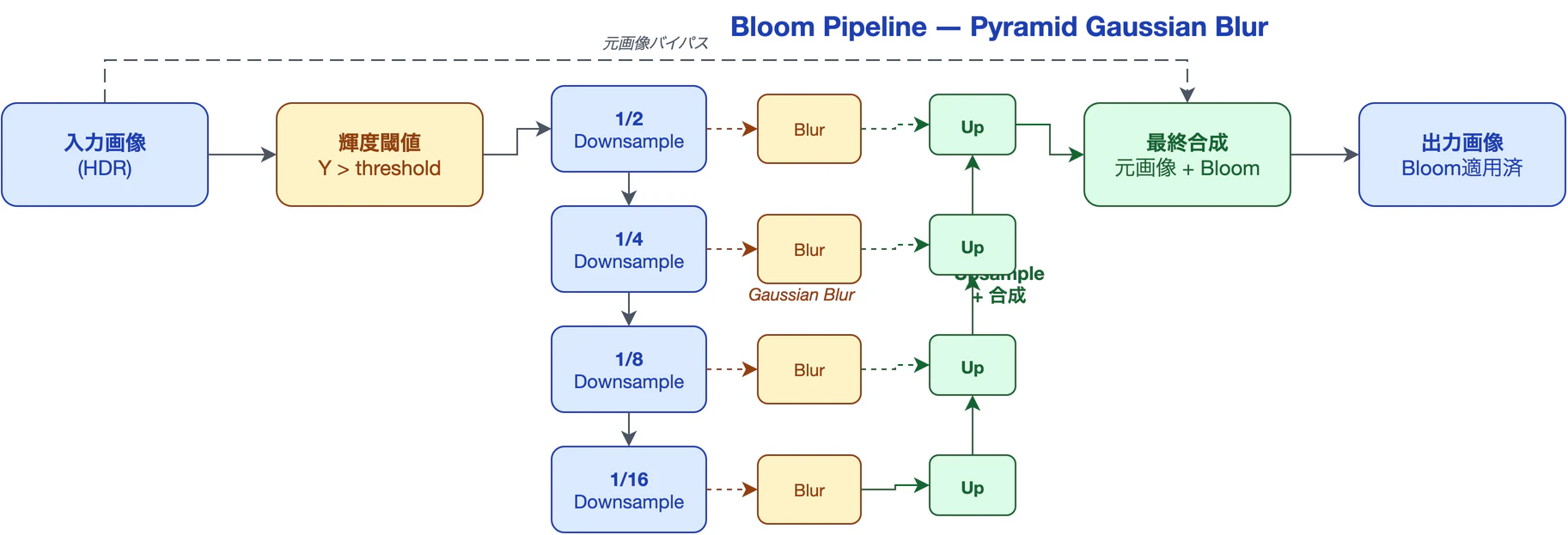

Bloomパイプライン: Pyramid Gaussian Blur

ステップ1: ブライト領域の検出

まず、画面内の「光っている部分」を抽出する。具体的には、各ピクセルの輝度を計算し、閾値を超えたピクセルだけを残す。

輝度の計算には、人間の目の感度特性を反映したsRGB標準の加重平均を使う。

Y = 0.2126 × R + 0.7152 × G + 0.0722 × B

緑の係数が最も大きいのは、人間の目が緑に最も敏感だからだ。この係数はCIE（国際照明委員会）が定めた標準規格に基づいている。

ステップ2: ガウシアンブラーで光を拡散

抽出したブライト領域に対して、ガウシアンブラー（ぼかし）を適用する。これがBloomの「にじみ」を作る工程だ。

ここで重要な最適化がある。ナイーブな5x5ガウシアンカーネルは25回のテクスチャサンプリングが必要だが、ガウシアン関数は線形分離可能という性質を持つ。

2Dガウシアン G(x, y) = G(x) × G(y)

この性質を利用すると、5x5の2Dフィルタを「水平5タップ + 垂直5タップ」の2パスに分離でき、サンプリング回数は25回 → 10回に削減される。計算量は O(n^2) から O(2n) に改善される。

ステップ3: Pyramid Gaussian Blur ― 多段階のにじみ合成

現実の光のにじみは、単一のぼかし半径では再現できない。強い光源は数百ピクセルにわたってにじむが、弱い光源のにじみは小さい。これを効率的に実現するのがPyramid Gaussian Blurだ。

  1. 元画像を段階的にダウンサンプリング（1/2 → 1/4 → 1/8 → 1/16）
  2. 各解像度でガウシアンブラーを適用（低解像度ほど広範囲のにじみに対応）
  3. ブラー結果をアップサンプリングしながら合成
  4. 最終的に元画像と合成

この手法の利点は、各レベルで同じサイズのカーネル（例: 5x5）を使いながら、実効的なぼかし範囲を指数的に拡大できることだ。1/16解像度での5x5ブラーは、元解像度での80x80ブラーに相当する——計算コストは25サンプルのままで。

Tone Mapping ― HDRをSDRに変換する

問題: 無限の明るさを有限の画面に収める

ゲームエンジン内部の計算は**HDR（High Dynamic Range）**で行われる。太陽光の輝度値は100,000を超え、蛍光灯は500、月明かりは0.3——現実世界の明るさの範囲は事実上無限大だ。

しかし、プレイヤーのモニターは**SDR（Standard Dynamic Range）**で、表現できる値は0.0〜1.0の範囲しかない。HDRの値をSDRに変換しなければ、画面に表示できない。

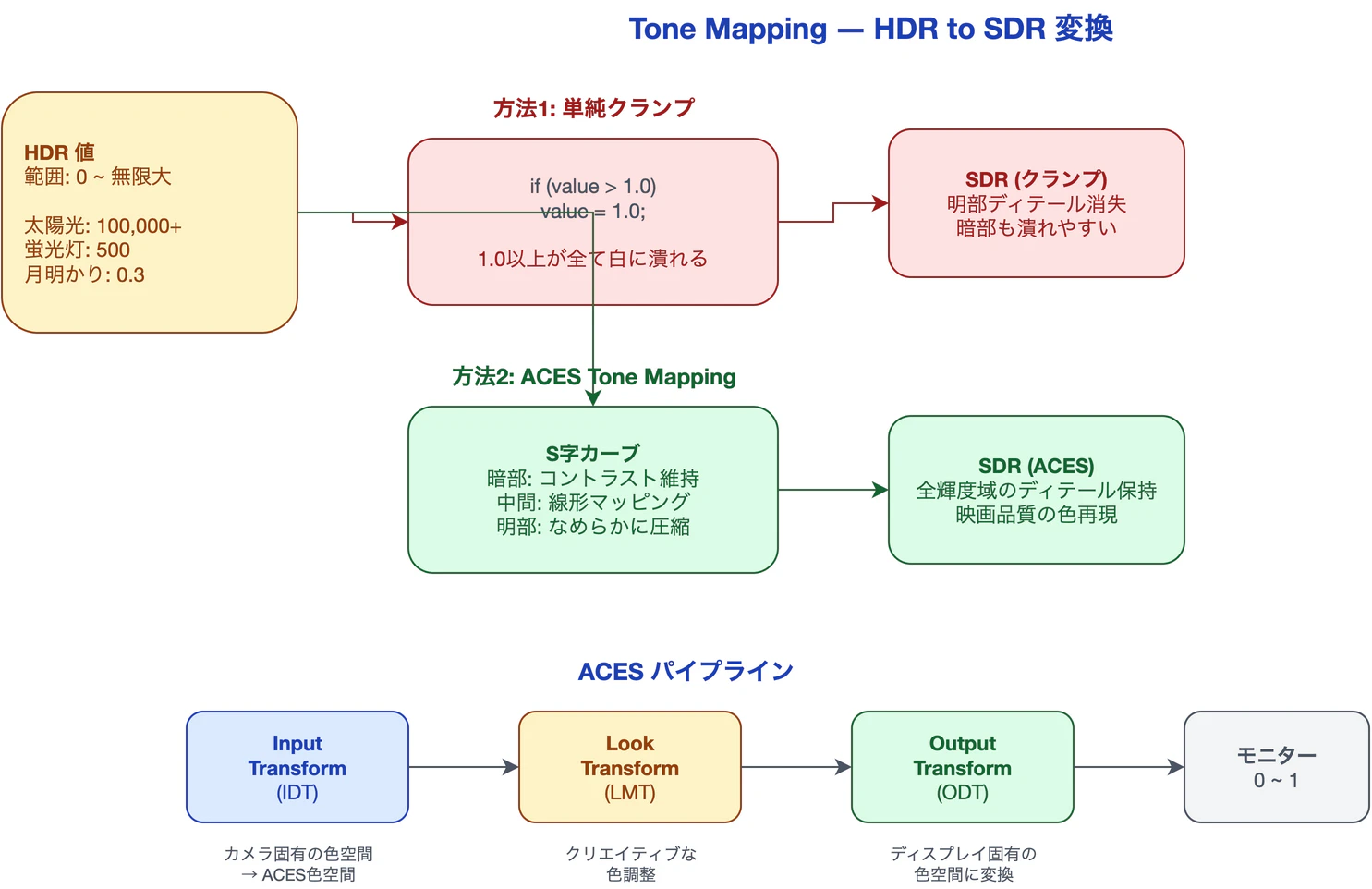

HDR→SDR変換: クランプ vs ACES

なぜ単純なクランプではダメか

最も単純な方法は、1.0を超える値をすべて1.0に切り捨てる（クランプする）ことだ。

// 単純クランプ
color = min(color, 1.0);

しかし、これでは太陽も蛍光灯も同じ「真っ白」になる。1.0以上の輝度情報がすべて失われ、明るい部分のディテールが完全に潰れる。夕焼けのグラデーション、爆発のコア部分と外縁の差、金属の反射ハイライトの階調——これらがすべて均一な白になってしまう。

暗部にも同じ問題が起きる。0に近い値は相対的に見ても暗すぎて、影の中のディテールが黒に潰れる。

ACES ― 映画業界が作った標準

この問題を解決するのがトーンマッピングだ。HDRの値をSDRの範囲にマッピングする際に、S字カーブ（シグモイドカーブ）を使って明暗のディテールを保存する。

現在のゲームエンジンで最も広く採用されているトーンマッピングが**ACES（Academy Color Encoding System）**だ。ACESはアカデミー（米国映画芸術科学アカデミー）が策定した色管理の業界標準で、ハリウッド映画の大半がこの規格で制作されている。

ACESのトーンマッピングカーブは以下の特徴を持つ。

輝度域 処理 効果
暗部（トー） コントラストを維持 影の中のディテールが見える
中間域 ほぼ線形にマッピング 自然な色再現
明部（ショルダー） なめらかに圧縮 ハイライトのグラデーションが保存される

ゲーム内でよく使われるACESの近似式（Krzysztof Narkowicz, 2015）は以下の通りだ。

float3 ACESFilm(float3 x)
{
    float a = 2.51f;
    float b = 0.03f;
    float c = 2.43f;
    float d = 0.59f;
    float e = 0.14f;
    return saturate((x * (a * x + b)) / (x * (c * x + d) + e));
}

この数行のコードが、HDRの全輝度範囲をSDRの0〜1に映画品質でマッピングする。

ACESパイプラインの3段構成

完全なACESパイプラインは3つのTransformで構成される。

  1. Input Device Transform（IDT）: カメラ固有の色空間からACES色空間（AP0/AP1）に変換
  2. Look Modification Transform（LMT）: クリエイティブな色調整（コントラスト、彩度など）を適用
  3. Output Device Transform（ODT）: ACES色空間からディスプレイ固有の色空間（sRGB、Rec.709など）に変換

この設計の要点は、中間のLMTで行った色調整が出力デバイスに依存しないことだ。同じLMTを使えば、SDRモニターでもHDRテレビでも、視覚的に一貫した見た目が得られる。

HDR/SDR両対応の実際

現代のゲームはSDRとHDRの両方のディスプレイに対応する必要がある。ACESの設計が優れている理由は、この両対応をODTの切り替えだけで実現できる点にある。

要件 ACESの解決策
視覚的一貫性 LMTが出力デバイスに依存しない
高品質 映画業界で実証済みのカーブ
高性能 近似式なら1回のシェーダー呼び出しで完了
最小オーバーヘッド ODT切り替えのみで対応可能

Color Grading ― LUTで世界の色を変える

3D LUT: 色変換のルックアップテーブル

Color Grading（カラーグレーディング）は、トーンマッピング後の画像に対して最終的な色調整を行う工程だ。GAMES104の講義では、これを**「最も費用対効果の高いポストプロセス機能」**と評価している。

その仕組みは驚くほどシンプルだ。入力のRGB値から出力のRGB値への変換を、**3D LUT（Look-Up Table）**として事前計算しておく。

3D LUTは立方体のボリュームテクスチャで、各軸がR・G・Bに対応する。例えば32x32x32のLUTなら、32,768通りの色変換が格納されている。ピクセルのRGB値をインデックスとしてテーブルを引くだけで、複雑な色変換が1回のテクスチャフェッチで完了する。

2D LUTスライス: 実装上の工夫

3Dテクスチャはハードウェアによってはサポートが限定的なため、実際の実装ではB（青）軸でスライスして2Dテクスチャに格納することが多い。

例えば32x32x32の3D LUTは、32枚の32x32スライスを横に並べた1024x32の2Dテクスチャとして格納できる。各スライスはB値の異なるR-G平面を表す。

B = 0      B = 1      B = 2           B = 31
[R×G平面] [R×G平面] [R×G平面] ... [R×G平面]
← 1024px →

ルックアップ時は、ピクセルのB値から2枚のスライスを特定し、その間を線形補間する。

一瞬でムードを変える

Color Gradingの最大の魅力は、LUTを差し替えるだけでゲーム全体の色調が変わることだ。

プリセット 効果 用途
ティール＆オレンジ 暗部を青緑、明部をオレンジに寄せる 映画的な画作り
ブリーチバイパス 彩度を下げてコントラストを上げる ホラー、戦争表現
クロスプロセス 補色方向にシフト レトロ・夢のシーン
ナイトビジョン 全体を緑にシフト 暗視装置の表現

これらの変換はすべて、1枚のLUTテクスチャのフェッチで実現できる。コストはほぼゼロでありながら、画面の印象を劇的に変える。「最も費用対効果が高い」という評価は的確だ。

Fog ― 大気で空間を表現する

現実世界で遠くの山が青白く見えるのは、大気中の微粒子が光を散乱するからだ。Fog（霧）のレンダリングは、この大気散乱をシミュレーションする技術であり、ポストプロセスの一部として処理されることが多い。

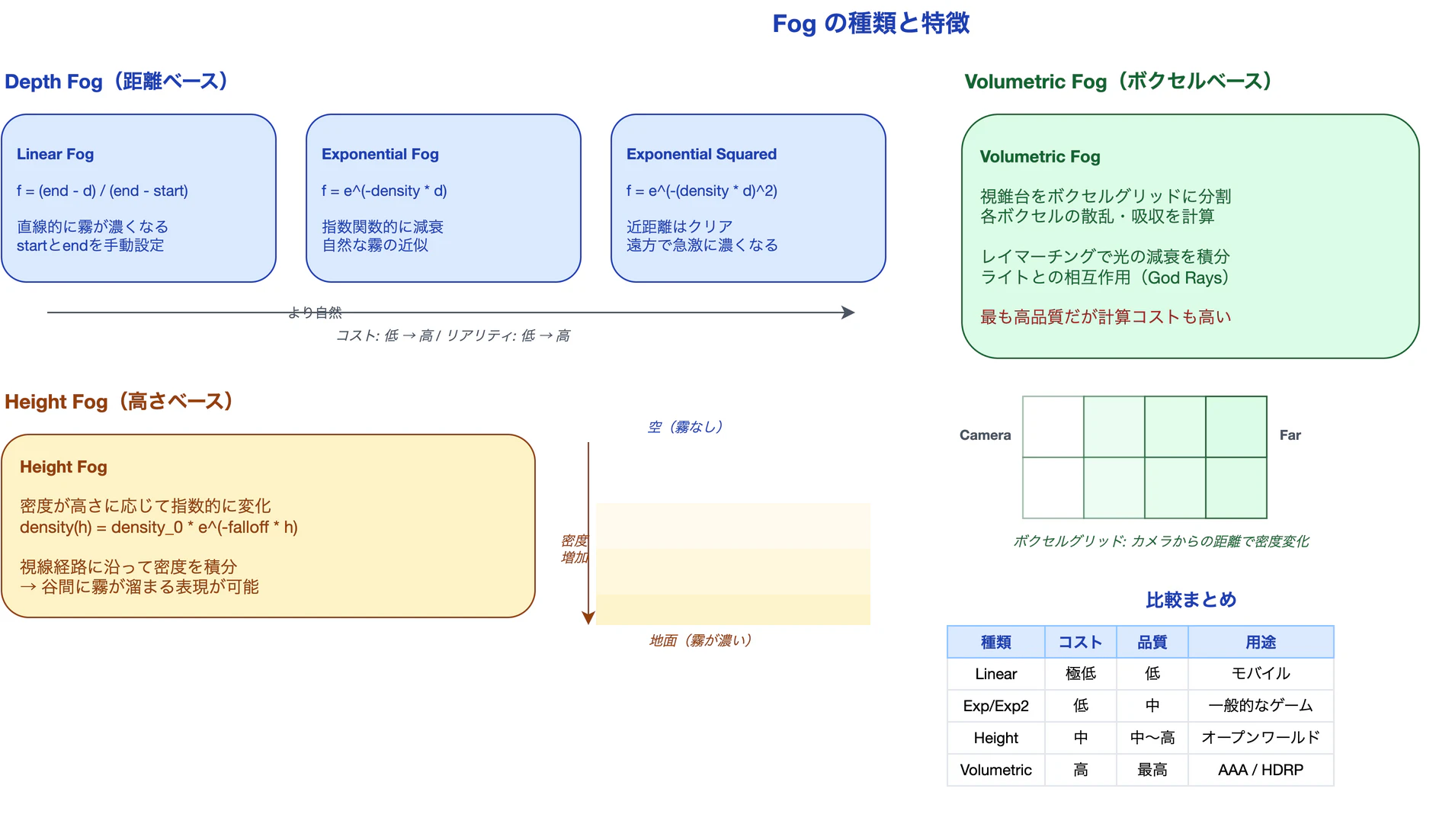

Fogの種類と特徴

Depth Fog: 距離に基づく3つの関数

最もシンプルなFogは、カメラからの距離に応じてフォグカラーをブレンドする方式だ。距離 d に対するフォグ係数 f の計算には3つのバリエーションがある。

Linear Fog

f = (end - d) / (end - start)

startからendまで直線的にフォグが濃くなる。計算コストは最も低いが、自然界のフォグは直線的には減衰しないため、やや人工的に見える。

Exponential Fog

f = e^(-density × d)

指数関数的に減衰する。密度パラメータ1つで制御でき、自然なフォグの近似としてバランスが良い。

Exponential Squared Fog

f = e^(-(density × d)^2)

近距離ではほぼクリアで、遠方で急激にフォグが濃くなる。3つの中で最も自然な見た目を実現できるが、計算コストはわずかに高い。

Height Fog: 高さベースの密度積分

Depth Fogは「距離だけ」でフォグを計算するため、山の頂上も谷底も同じ濃さになってしまう。現実の霧は重力の影響で低い場所に溜まる。これを再現するのがHeight Fogだ。

Height Fogでは、フォグの密度が高さに応じて指数的に変化する。

density(h) = density_0 × e^(-falloff × h)

カメラからオブジェクトまでの視線経路に沿って、この密度関数を積分する。結果として、谷間は濃い霧に包まれ、山の頂上は晴れた状態になる。オープンワールドゲームで広大な風景に奥行き感を出すには不可欠な技術だ。

Volumetric Fog: 体積レンダリング

最も高品質なFog表現がVolumetric Fog（ボリュメトリックフォグ）だ。カメラの視錐台をボクセル（3Dピクセル）のグリッドに分割し、各ボクセルでの光の散乱と吸収を物理的に計算する。

処理フローは以下の通りだ。

  1. 視錐台をボクセルグリッドに分割（例: 160x90x128）
  2. 各ボクセルのフォグ密度と散乱係数を計算
  3. 各光源からの寄与を計算（シャドウマップとの統合）
  4. カメラからレイマーチングで光の減衰を積分

Volumetric Fogの最大の特徴は、光源との相互作用を物理的にシミュレーションできることだ。窓から差し込む光が霧の中で光の柱（God Rays / Light Shaft）として可視化される表現は、Volumetric Fogなしでは実現できない。

計算コストは高いが、HDRPのような高品質パイプラインではデフォルトで有効化されている。

Unityでの実践

Volume Systemの基本

Unity URP/HDRPでは、ポストプロセスはVolume Systemで管理される。Volumeコンポーネントを持つGameObjectをシーンに配置し、その中にOverrideを追加する構成だ。

// スクリプトからVolumeを制御する例
using UnityEngine;
using UnityEngine.Rendering;
using UnityEngine.Rendering.Universal; // URPの場合

public class PostProcessController : MonoBehaviour
{
    [SerializeField] private Volume volume;

    void Start()
    {
        // BloomのIntensityを動的に変更
        if (volume.profile.TryGet<Bloom>(out var bloom))
        {
            bloom.intensity.value = 1.5f;
            bloom.threshold.value = 0.9f;
        }

        // Tone Mappingモードを切り替え
        if (volume.profile.TryGet<Tonemapping>(out var tonemap))
        {
            tonemap.mode.value = TonemappingMode.ACES;
        }
    }
}

Bloom設定のベストプラクティス

パラメータ 推奨値 理由
Threshold 0.9〜1.2 低すぎると画面全体が白っぽくなる。HDR値の明るい部分だけがBloomの対象になるよう調整する
Intensity 0.5〜2.0 物理的な光のにじみは控えめ。過剰なBloomは「古いゲーム」に見える
Scatter 0.6〜0.7（URP） にじみの広がり具合。高すぎるとソフトフォーカスのように全体がぼける
High Quality Filtering ON ダウンサンプリング時のフリッカー（ちらつき）を抑制

Tone Mapping: Neutral vs ACES

Unityでは主に2つのトーンマッピングモードが選択できる。

モード 特徴 適したジャンル
Neutral 色の偏りが少ない。原色を忠実に再現 UI重視のゲーム、パズル、教育系
ACES 暖色寄り、コントラスト高め。映画的な画 アクション、RPG、オープンワールド

ACESは彩度とコントラストを自動的に引き上げるため、UIの色が意図と異なって見えることがある。UIレイヤーはトーンマッピング後に合成するか、UI用のカラー補正を入れることを推奨する。

Color Grading LUTの作成手順

  1. Unityでゲーム画面のスクリーンショットを撮影
  2. Adobe Photoshop / DaVinci Resolveなどで色調補正を行う
  3. ニュートラルLUT画像（Unity提供のテンプレート）に同じ色調補正を適用
  4. 補正済みLUTをUnityにインポート
  5. Color LookupのLUT Textureに設定

この手順で、Photoshopで「いい感じ」に調整した色味を、リアルタイムでゲーム全体に適用できる。

まとめ

技術 本質 要点
Bloom 光学現象の再現 Airy Diskに基づく物理的なにじみ。Pyramid Gaussian Blurで効率的に実装
Tone Mapping 知覚科学の応用 HDR→SDR変換。ACESのS字カーブが明暗のディテールを保存する
Color Grading ルックアップテーブル 1回のテクスチャフェッチで劇的な色変換。最も費用対効果が高い
Fog 大気散乱のシミュレーション Depth→Height→Volumetricと精度が上がり、光との相互作用も再現可能に

ポストプロセスは「飾り」ではない。Bloomは光学現象、Tone Mappingは知覚科学、Fogは大気物理学——それぞれが物理的・科学的な根拠を持つシミュレーションだ。

これらの仕組みを理解することで、パラメータを「なんとなく」調整するのではなく、「この閾値はこの物理現象を再現するためにこの値が適切だ」と根拠を持って設定できるようになる。

シリーズ一覧

本記事は「ゲームエンジンのレンダリング技術」シリーズの第5回です。

回 テーマ
第1回 レンダリングパイプラインの全体像
第2回 ライティングとライトマップの技術
第3回 シャドウとアンビエントオクルージョン
第4回 アンチエイリアシング完全ガイド
第5回（本記事） ポストプロセスで画をつくる

参考情報

資料 著者/出典 内容
GAMES104 Lecture 07: Rendering on Game Engine Wang Xi ポストプロセス・Fog の包括的講義（Page 16-19, 34-51）
ACES Central Academy of Motion Picture Arts and Sciences ACES 公式ドキュメント
Tone Mapping (Krzysztof Narkowicz, 2015) Narkowicz ACES Filmic 近似式の解説
Real-Time Rendering, 4th Edition Akenine-Moller et al. ポストプロセス全般の教科書

本記事は UniMCP4CC プロジェクトの技術知見を基に執筆しています。Unity × Claude Code でのゲーム開発に興味がある方はぜひご覧ください。
