ドローコールからセットパスへ ― 描画コスト管理の10年間の変遷
「ドローコールを減らせ」――Unity開発者なら一度は聞いたことがあるアドバイスだ。検索すれば、Dynamic Batching、Static Batching、アトラス化、メッシュ結合…… 無数の「ドローコール削減テクニック」がヒットする。
しかし、その記事はいつ書かれたものだろうか。
Unity 6（URP / HDRP）の時代、最も重要な描画コスト指標はドローコール数ではなく、セットパスコール数に変わっている。SRP Batcherが標準搭載され、同じシェーダーを使うオブジェクトであれば、マテリアルのパラメータが異なっていても自動的に描画コストが最適化される。にもかかわらず、「ドローコールを減らそう」という古い情報が大量に残っているため、初学者は何を指標にすべきか分からない。
本記事では、描画コスト管理の歴史的変遷を辿り、「今、何を見て、何をすべきか」を明確にする。
本記事は「ゲームエンジンのレンダリング技術」シリーズの第1.5回です。シリーズ全体の構成は記事末尾をご覧ください。
描画の裏側: CPUとGPUの会話

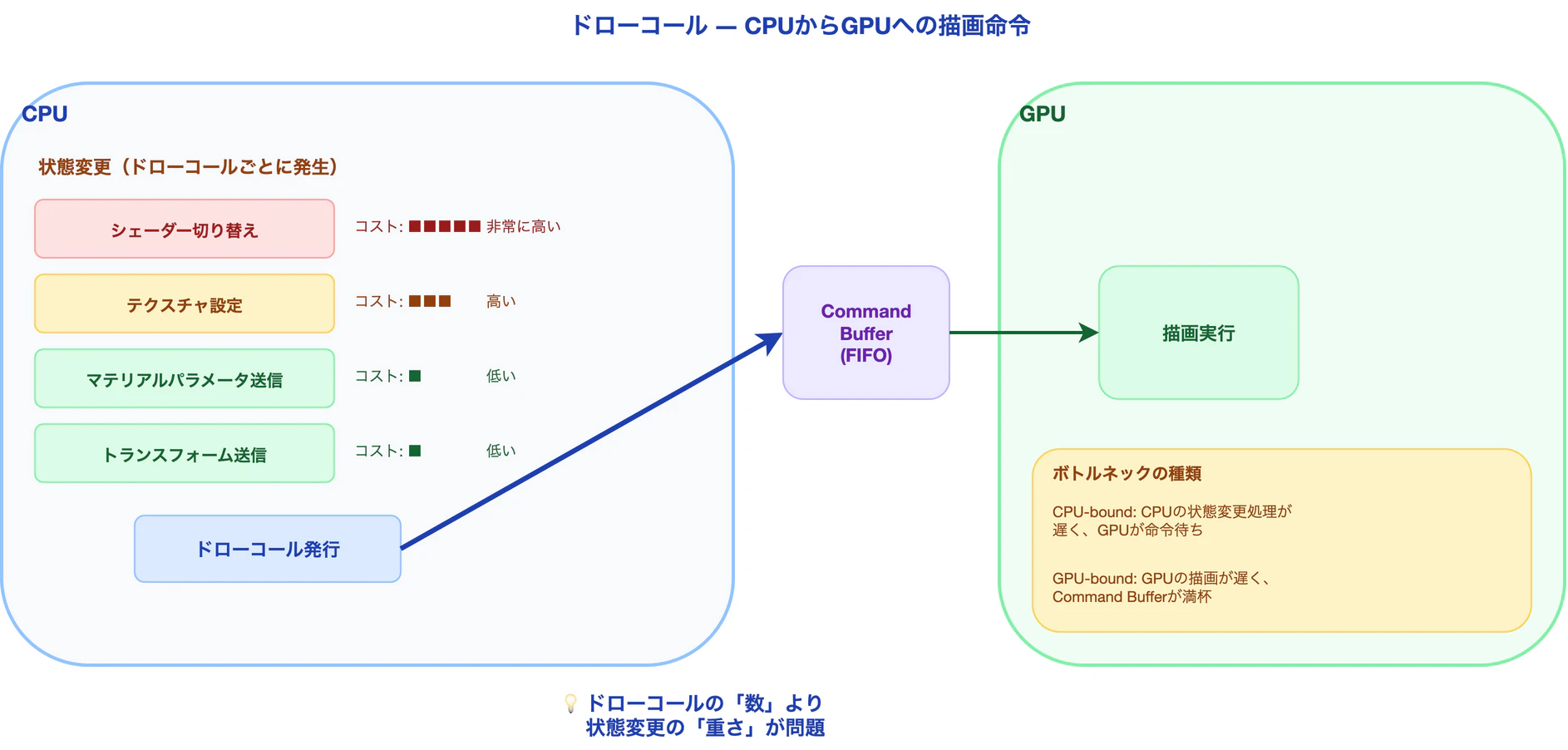

ドローコールとは何か
ゲーム画面の1フレームを描くために、CPUは「このメッシュを、このマテリアルで、この位置に描け」という命令をGPUに送る。この命令1回分がドローコールだ。
問題は、ドローコールそのものではなく、その前後に発生する状態変更にある。GPUに新しいメッシュを描かせるたびに、CPUは以下を準備する必要がある。
| 準備作業 | 内容 | コスト |
|---|---|---|
| テクスチャ設定 | 使用テクスチャをVRAMに配置 | 高い |
| シェーダー切り替え | GPUプログラムの変更 | 非常に高い |
| マテリアルパラメータ | 色・光沢度などの値を送信 | 低い |
| トランスフォーム | 位置・回転・スケール | 低い |
ここで注目すべきはコストの差だ。シェーダーやテクスチャの切り替えは重いが、マテリアルパラメータやトランスフォームの送信は軽い。この差が、後述するSRP Batcherの設計思想の根拠となる。
状態変更が本当のボトルネック
2000年代後半の計測データでは、状態変更なしなら1フレームで約6,000回のドローコールが可能だった。しかし、テクスチャを毎回変えると処理能力は1/3に落ち、シェーダーまで変えると1,000〜2,000回が上限になった。
状態変更なし: ~6,000 ドローコール/フレーム
テクスチャ変更あり: ~2,000 ドローコール/フレーム（3倍遅い）
シェーダー変更あり: ~1,000 ドローコール/フレーム（6倍遅い）
つまり、ドローコールの「数」が問題なのではなく、ドローコール間の「状態変更の重さ」が問題だった。この事実が見落とされたまま「ドローコール数を減らせ」という簡略化されたアドバイスが広まった。
Unity 5時代: バッチングの全盛期
Dynamic Batching ― ランタイムでメッシュを結合
Unity 5以前の最適化の主役は Dynamic Batching だった。同じマテリアルを使う小さなメッシュを、ランタイムで1つのメッシュに結合して描画する。
結合前: 岩A(ドローコール) + 岩B(ドローコール) + 岩C(ドローコール) = 3ドローコール
結合後: [岩A+B+C](ドローコール) = 1ドローコール
しかし、制約が極めて多い。
| 制約 | 条件 |
|---|---|
| 頂点属性の合計 | 900以下（シンプルシェーダーで300頂点、複雑シェーダーで180頂点） |
| メッシュ数/バッチ | 最大300 |
| インデックス数 | 最大32,000 |
| マテリアル | 全オブジェクトが完全に同一のマテリアル参照 |
| スケール | 均一 or 非均一で統一（混在不可） |
| シャドウ | リアルタイムシャドウ受け不可 |
さらに、バッチ結合の処理自体がCPU負荷を生む。バッチあたり数個しかメッシュがない場合、結合のオーバーヘッドが削減効果を上回るという本末転倒な状況も起きた。
Static Batching ― ビルド時にメッシュを結合
Static Batchingは、ビルド時に動かないオブジェクトのメッシュを結合する。Dynamic Batchingの頂点数制限を回避できるが、別の問題がある。
メモリの爆発: 同じ木のメッシュを1,000本配置すると、1,000個分のメッシュデータがメモリに複製される。元メッシュが1MBなら、1GBのメモリを消費する。
オクルージョンカリングとの相性: バッチ内の1オブジェクトでも可視なら、バッチ全体が描画される。壁の向こうの見えないオブジェクトも含めて描画してしまう。
この時代の指標: Statsウィンドウの「Batches」
Unity 5時代、開発者が見ていたのはGame ビューの Stats ウィンドウに表示される「Batches」の数だった。この数を減らすことが最適化の目標とされていた。
転換点: SRP Batcherの登場
セットパスコールという新しい指標
2018年、Unity が Scriptable Render Pipeline（SRP）と共に導入した SRP Batcher は、描画コスト管理のパラダイムを根本から変えた。
SRP Batcherが変えたのは、「何を削減対象とするか」 だ。
| 時代 | 削減対象 | 手段 |
|---|---|---|
| Unity 5以前 | ドローコール数 | メッシュ結合（バッチング） |
| SRP Batcher以降 | セットパスコール数 | シェーダーバリアント単位の状態キャッシュ |
セットパスコール（SetPass Call） とは、GPUのシェーダープログラムを切り替える操作のことだ。前述の「状態変更のコスト」のうち、最も重い「シェーダー切り替え」に対応する。

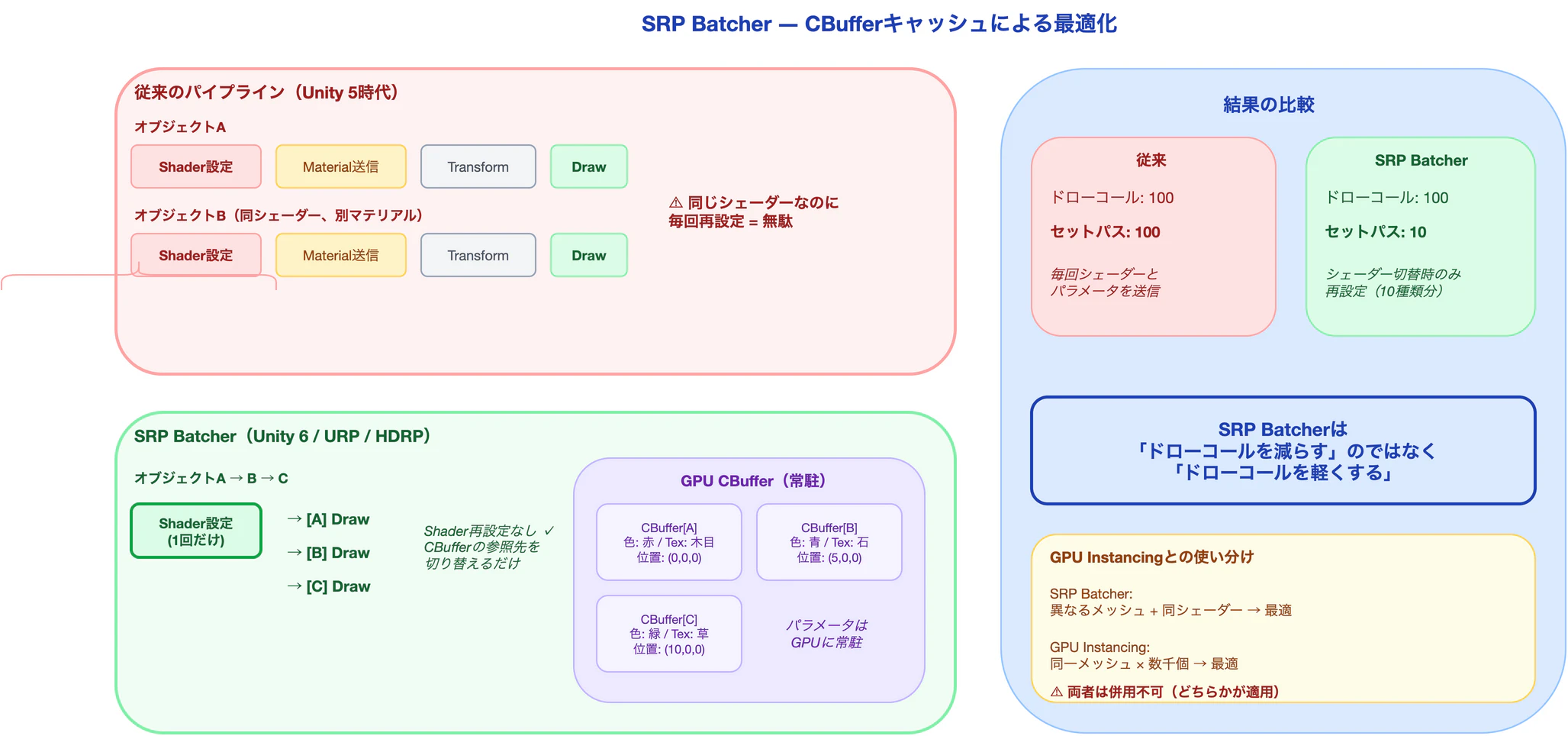

SRP Batcherの仕組み: CBufferによるキャッシュ
SRP Batcherの核心は、マテリアルのプロパティをGPU側のConstant Buffer（CBuffer） にキャッシュする仕組みだ。
従来のパイプライン:
オブジェクトA描画:
→ シェーダー設定 → マテリアルパラメータ送信 → トランスフォーム送信 → 描画
オブジェクトB描画（同シェーダー、別マテリアル）:
→ シェーダー設定 → マテリアルパラメータ送信 → トランスフォーム送信 → 描画
↑ シェーダーが同じでも毎回再設定していた
SRP Batcher:
オブジェクトA描画:
→ シェーダー設定（1回だけ）
→ CBuffer[A]のマテリアルパラメータ参照 → CBuffer[A]のトランスフォーム参照 → 描画
オブジェクトB描画（同シェーダー、別マテリアル）:
→ シェーダーはそのまま（セットパス不要）
→ CBuffer[B]のマテリアルパラメータ参照 → CBuffer[B]のトランスフォーム参照 → 描画
各マテリアルのプロパティはGPUメモリに常駐し、描画時はバッファのポインタを切り替えるだけで済む。シェーダーを再設定する必要がないため、セットパスコールが発生しない。

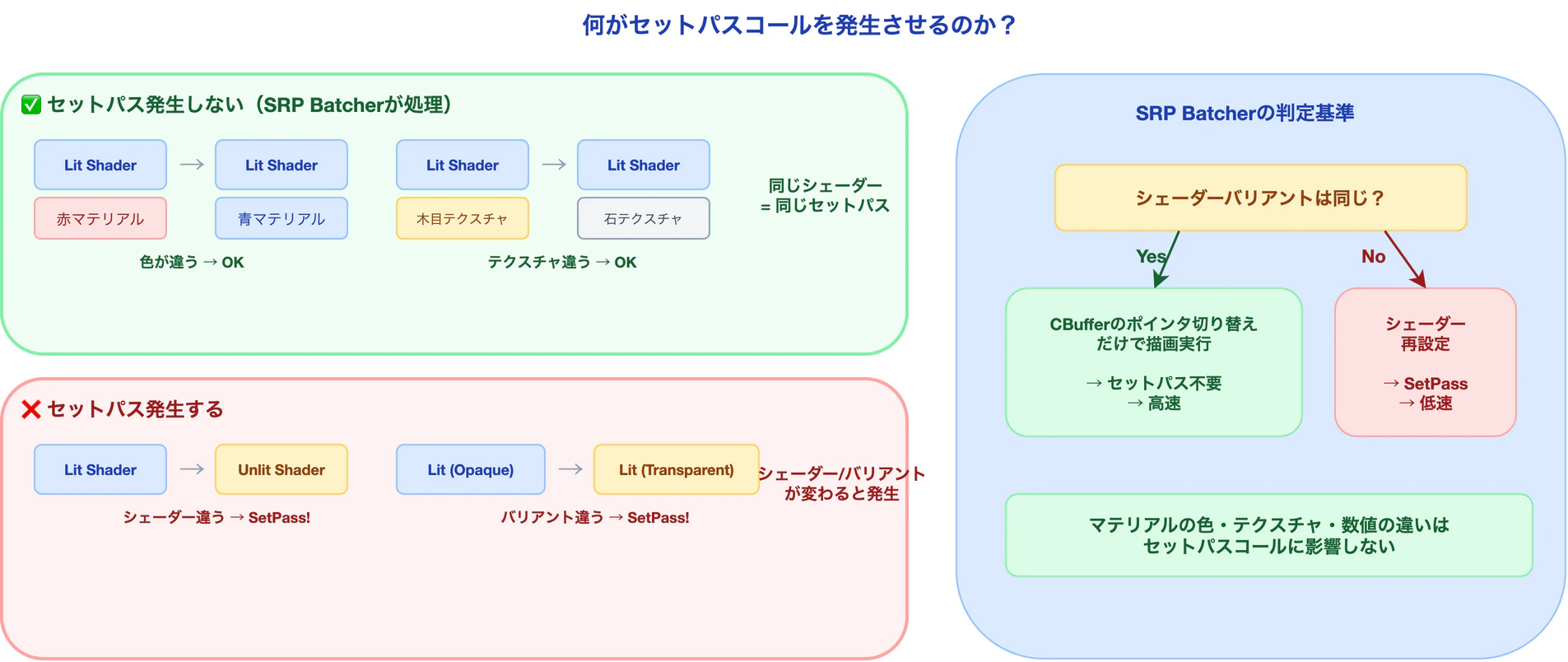

何がセットパスコールを発生させるのか
ここが初学者が最も混乱するポイントだ。整理しよう。
| 状況 | セットパス発生? | 理由 |
|---|---|---|
| 同シェーダー、同マテリアル | No | 何も変わらない |
| 同シェーダー、色が違うマテリアル | No | パラメータはCBufferで管理。シェーダーは同じ |
| 同シェーダー、テクスチャが違うマテリアル | No | テクスチャもCBufferのリソース参照で管理 |
| 違うシェーダーのマテリアル | Yes | GPUプログラムの切り替えが必要 |
| 同シェーダーだがバリアント違い（キーワード差分） | Yes | 内部的に別シェーダープログラム |
| Shader Graphの同グラフでSurface Optionsが異なる | Yes | Transparent / Opaque で別バリアント |
核心: SRP Batcherが気にするのは「シェーダーバリアント」が同じかどうかだけだ。マテリアルのパラメータ（色、テクスチャ、数値）がいくら違っても、同じシェーダーバリアントなら追加コストは発生しない。
今、何を見て、何をすべきか
指標: Frame Debuggerを使う
Stats ウィンドウの「Batches」はもう最重要指標ではない。代わりにFrame Debugger（Window → Analysis → Frame Debugger）を開き、以下を確認する。
| 確認項目 | 見るべき場所 | 目標 |
|---|---|---|
| セットパスコール数 | Frame Debugger左パネルの階層 | シェーダー切り替え回数を最小化 |
| SRP Batcherの効果 | 各ドローコールの「SRP Batcher」表示 | 「SRP Batch: X draw calls」が大きいほど良い |
| バッチ破壊の原因 | ドローコール間の変更理由 | 「Different shader」が多い場合は改善余地あり |

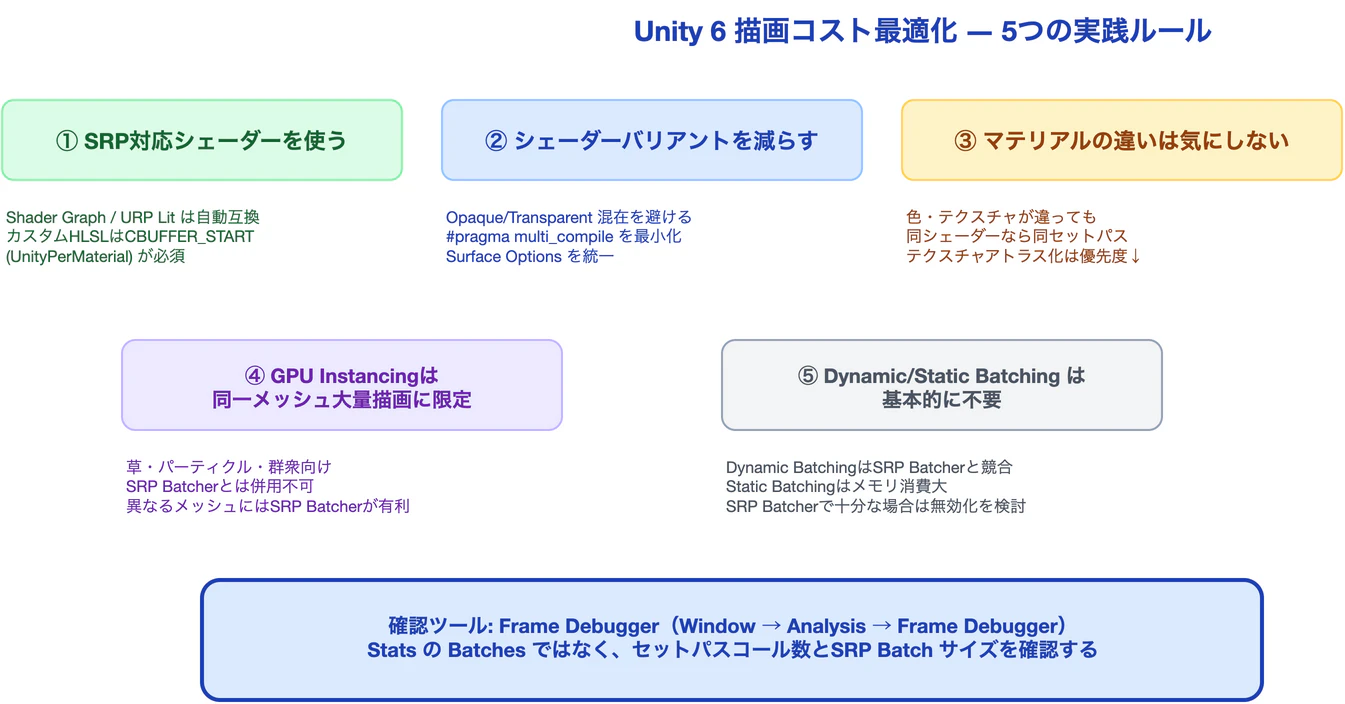

やるべきこと: 5つの実践ルール
1. SRP対応シェーダーを使う
SRP Batcherの恩恵を受けるには、シェーダーが SRP Batcher互換である必要がある。
- Shader Graph: 自動的にSRP互換。何もしなくてよい
- URP Lit / Unlit: SRP互換
-
カスタムHLSL:
UnityPerMaterialCBuffer にプロパティを正しく配置する必要がある
// SRP Batcher互換のカスタムシェーダー例
CBUFFER_START(UnityPerMaterial)
float4 _BaseColor;
float _Smoothness;
float4 _BaseMap_ST;
CBUFFER_END
UnityPerMaterial CBuffer の外にプロパティを置くと、SRP Batcherが無効になる。
2. シェーダーバリアントを減らす
同じShader Graphでも、#pragma multi_compile や #pragma shader_feature で大量のバリアントが生成される。Shader Graphの Surface Options が異なるマテリアルは別バリアントになる。
悪い例: オブジェクトごとに Opaque / Transparent を混在
良い例: 不透明オブジェクトは全て同じ Lit シェーダー（Opaque）で統一
3. マテリアルの違いは気にしない
SRP Batcher時代において、「マテリアルを共有してメモリを節約する」旧来の最適化は優先度が下がった。色やテクスチャが異なる100個のマテリアルがあっても、同じシェーダーなら描画コストは変わらない。
旧時代: 赤い壁と青い壁 → 同じマテリアルに統合（テクスチャアトラス化）
現代: 赤い壁と青い壁 → 別マテリアルでOK（SRP Batcherが処理）
4. GPU Instancingは「同一メッシュ大量描画」に限定
GPU Instancingは、同一メッシュ + 同一マテリアルを大量に描画する場合にのみ有効だ（草、パーティクル、群衆など）。SRP Batcherと併用はできない（どちらか一方が適用される）。
| ケース | 推奨 |
|---|---|
| 異なるメッシュ、同じシェーダー | SRP Batcher |
| 同一メッシュを数千個配置 | GPU Instancing |
| 大量の草・木 | GPU Instancing + Indirect描画 |
5. Dynamic / Static Batchingの位置づけ
SRP Batcher有効時、Dynamic BatchingとStatic Batchingは基本的に不要だ。
- Dynamic Batching: URP設定でデフォルトOFF。ONにするとSRP Batcherと競合し、かえって遅くなる場合がある
- Static Batching: メモリ消費が大きいため、SRP Batcherで十分な場合は無効にすることを検討する

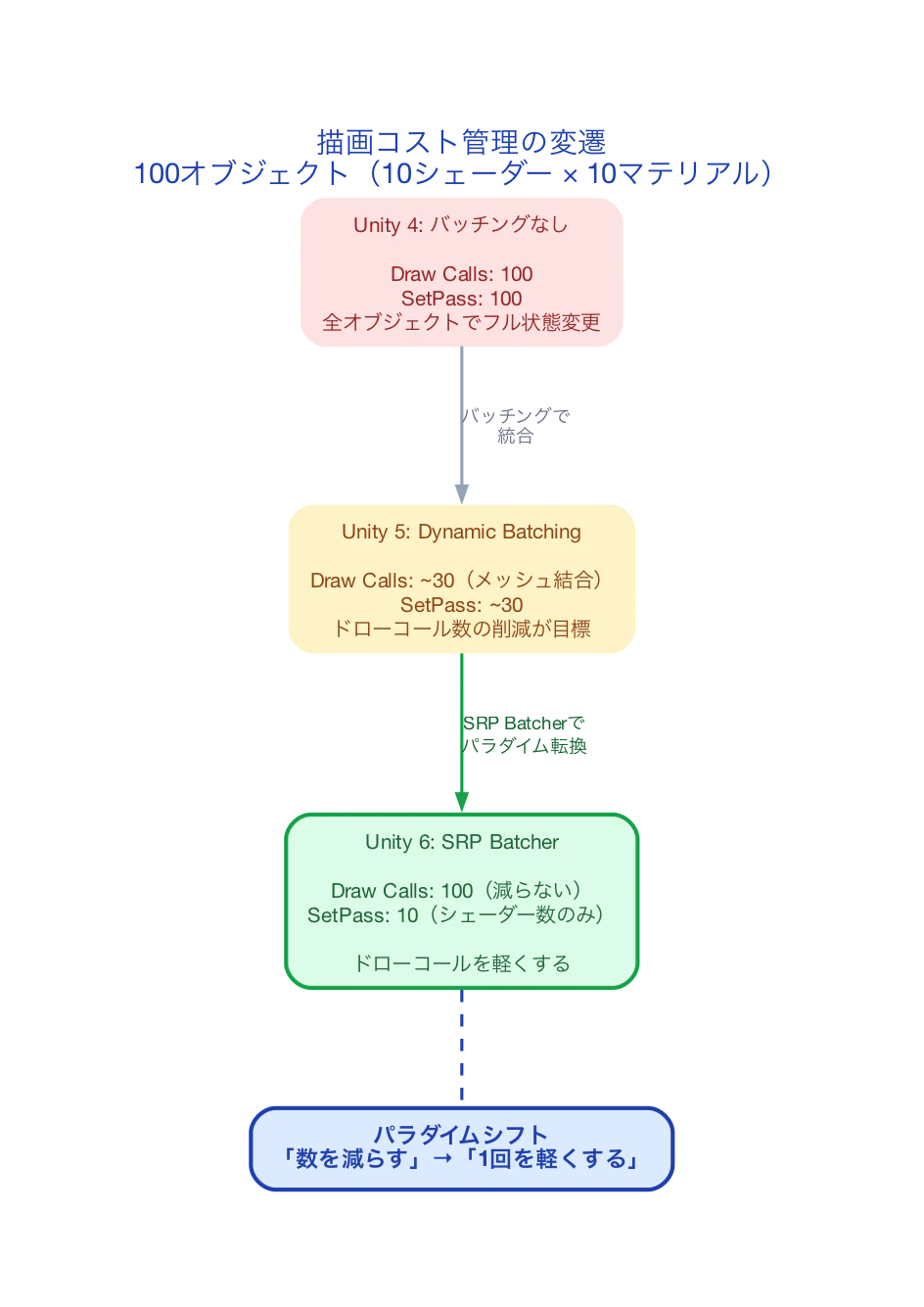

歴史の対比: 同じシーンで何が変わったか
100個のオブジェクト（10種類のシェーダー × 各10色のマテリアル）を描画する場合:
| 手法 | ドローコール | セットパスコール | 状態変更 |
|---|---|---|---|
| バッチングなし（Unity 4） | 100 | 100 | 毎回フル |
| Dynamic Batching（Unity 5） | ~30 | ~30 | バッチ単位 |
| SRP Batcher（Unity 6） | 100 | 10 | シェーダー単位 |
SRP Batcherではドローコール数は減らない（100のまま）。しかし、セットパスコールが10（シェーダー数）に激減する。ドローコール間の状態変更コストが消えるため、100回のドローコールが高速に連続実行される。
SRP Batcherの本質は「ドローコールを減らす」のではなく「ドローコールを軽くする」ことだ。
まとめ
| 観点 | 要点 |
|---|---|
| 歴史 | ドローコール削減（Unity 5）→ セットパスコール削減（SRP Batcher）へパラダイムが移行した |
| 本質 | 描画コストの主因は「シェーダー切り替え」であり、マテリアルのパラメータ差異ではない |
| 指標 | Stats の Batches ではなく、Frame Debugger でセットパスコール数を確認する |
| 実践 | SRP互換シェーダーを使い、シェーダーバリアントを減らす。マテリアルの統合は優先度低 |
| 注意 | Dynamic Batching は SRP Batcher と競合する。GPU Instancing は同一メッシュ大量描画に限定 |
シリーズ案内: ゲームエンジンのレンダリング技術
| 回 | テーマ |
|---|---|
| 第1回 | レンダリングパイプラインの全体像 |
| 第1.5回（本記事） | ドローコールからセットパスへ |
| 第2回 | ライティングとライトマップの技術 |
| 第3回 | シャドウとアンビエントオクルージョン |
| 第4回 | アンチエイリアシング完全ガイド |
| 第5回 | ポストプロセスで画をつくる |
参考情報
| 資料 | 著者/出典 | 内容 |
|---|---|---|
| Unity 5 Game Optimization | Chris Dickinson | Dynamic/Static Batchingの詳細制約 |
| Video Game Optimization | Eric Preisz | ドローコール計測とステート変更コストの実測 |
| SRP Batcher: Speed up your rendering | Unity Technologies | SRP Batcherの公式解説 |
| GAMES104 Lecture 07 | Wang Xi | レンダリングパイプラインの包括的講義 |
