ROS 2Advent Calendar 2024

Day 15

ros2-for-unity でサクッとROS2 アプリ

Last updated at Posted at 2024-12-14

ros2-for-unity とは?

3D アプリを簡単に作れる Unity で、サクッと ROS2 通信できるようになります。
とても便利!




Unity で ROS2 と通信する仕組みは主に下記3つがありますが、

パッケージ 通信ベース
Unity-Robotics-Hub (Unity 公式) TCP 通信 Unity-Robotics-Hub
ros2-for-unity DDS ネイティブ ros2-for-unity
ros-sharp json 文字列 ros-sharp

今回の ros2-for-unity は、

・速い (DDS ネイティブ、インストールはディレクトリコピーで、利用コードは簡単に使い始められる)
・安い (Apache-2.0、オープンで無償で使えるという意味で)
・うまい(Win, Linux, あとフォークでAndroidも。)

の3点でオススメと言えます!

しかも
「オープンソースでのリリースは TIER IVとの協力により実現しました(chrome 翻訳)」
などと書かれており、ワクワクしますねw

※参考:片岡さんの記事

ということで

サクッと使ってみましょう。

最初の一歩は

① ダウンロード
② そのフォルダをそのまま Unity プロジェクトの Asset ディレクトリにコピー
③ Empty Object に「ROS2UnityComponent.cs」「ROS2TalkerExample.cs」をアタッチ

コピーしてアタッチ。これだけで自作アプリが Topic を publish するようになります。
簡単すぎィ!


可視化に使うも良し、コントローラアプリにするも良し。
点群出すコードを書いたり、スマホから使ったり。
ChatGPT にコード出させたり、たくさんの入門書のコードを参考にしたり。

自分は rviz より Unity の方がとっつきやすく、便利に使っています♪

環境

ROS2 Humble

① Win 11 (Unity 2022.3.20f1)
② Ubuntu 22.04 (ROS2 Humble)

今回は2つの端末の構成で試しました。
(Unity 2020~、Win10/11、Ubuntu 20.04/22.04 対応とのこと)

手順

一応手順のスクショ残しておきます。

① ros2-for-unity の「ビルド済」 zip を、 Release 一覧からダウンロード。
 (Android で使いたい方はこちらを参考に。)

今回は「 Ros2ForUnity_humble_standalone_windows11.zip 」を使いました。



② Unity の Asset ディレクトリ内に先ほどダウンロードした zip の中身を解凍してコピーします。
(show in Explorer でエクスプローラでディレクトリを開けます)
(README には unitypackage を作ると書いてありますが、これで動きました。)


③ Unity エディタ上で、Create Empty で空のオブジェクトを作り、そこに「Scripts」内の「ROS2UnityComponent.cs」「ROS2TalkerExample.cs」をアタッチすれば、トピックのパブリッシュが行われるアプリがサクッと完成です。






ROS2TalkerExample.cs の中身

とても短いコードです。

ROS2TalkerExample.cs
// Copyright 2019-2021 Robotec.ai.
//
// Licensed under the Apache License, Version 2.0 (the "License");
// you may not use this file except in compliance with the License.
// You may obtain a copy of the License at
//
//     http://www.apache.org/licenses/LICENSE-2.0
//
// Unless required by applicable law or agreed to in writing, software
// distributed under the License is distributed on an "AS IS" BASIS,
// WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
// See the License for the specific language governing permissions and
// limitations under the License.

using UnityEngine;

namespace ROS2
{

/// <summary>
/// An example class provided for testing of basic ROS2 communication
/// </summary>
public class ROS2TalkerExample : MonoBehaviour
{
    // Start is called before the first frame update
    private ROS2UnityComponent ros2Unity;
    private ROS2Node ros2Node;
    private IPublisher<std_msgs.msg.String> chatter_pub;
    private int i;

    void Start()
    {
        ros2Unity = GetComponent<ROS2UnityComponent>();
    }

    void Update()
    {
        if (ros2Unity.Ok())
        {
            if (ros2Node == null)
            {
                ros2Node = ros2Unity.CreateNode("ROS2UnityTalkerNode");
                chatter_pub = ros2Node.CreatePublisher<std_msgs.msg.String>("chatter");
            }

            i++;
            std_msgs.msg.String msg = new std_msgs.msg.String();
            msg.Data = "Unity ROS2 sending: hello " + i;
            chatter_pub.Publish(msg);
        }
    }
}

}  // namespace ROS2

使用例

Unity の画面上の Play ボタン(三角)を押して実行すれば、

ros2 topic list
ros2 topic echo /chatter

でトピックを受信する様子が見れます。




なお、リスナーの方のコードは「ROS2ListenerExample.cs」です。

ROS2ListenerExample.cs
// Copyright 2019-2021 Robotec.ai.
//
// Licensed under the Apache License, Version 2.0 (the "License");
// you may not use this file except in compliance with the License.
// You may obtain a copy of the License at
//
//     http://www.apache.org/licenses/LICENSE-2.0
//
// Unless required by applicable law or agreed to in writing, software
// distributed under the License is distributed on an "AS IS" BASIS,
// WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
// See the License for the specific language governing permissions and
// limitations under the License.

using System;
using UnityEngine;

namespace ROS2
{

/// <summary>
/// An example class provided for testing of basic ROS2 communication
/// </summary>
public class ROS2ListenerExample : MonoBehaviour
{
    private ROS2UnityComponent ros2Unity;
    private ROS2Node ros2Node;
    private ISubscription<std_msgs.msg.String> chatter_sub;

    void Start()
    {
        ros2Unity = GetComponent<ROS2UnityComponent>();
    }

    void Update()
    {
        if (ros2Node == null && ros2Unity.Ok())
        {
            ros2Node = ros2Unity.CreateNode("ROS2UnityListenerNode");
            chatter_sub = ros2Node.CreateSubscription<std_msgs.msg.String>(
              "chatter", msg => Debug.Log("Unity listener heard: [" + msg.Data + "]"));
        }
    }
}

}  // namespace ROS2

引っかかったところ

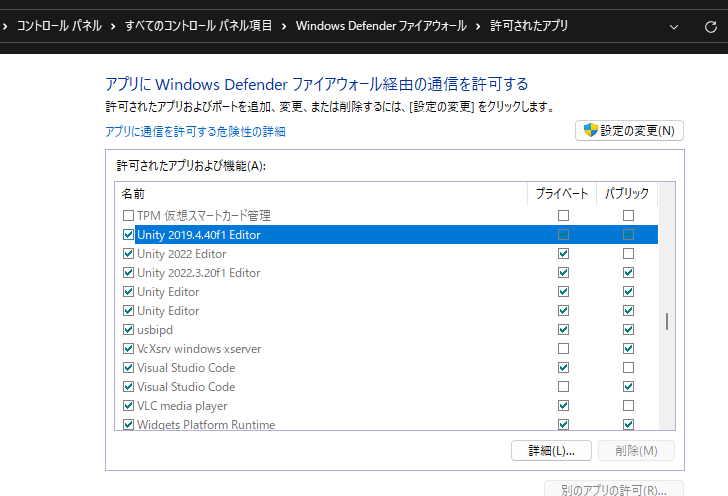

・Windows ファイアウォールで Unity 通信が遮断されていると、他PCからそのトピックだけ見えなくなったりします。






・ROS_DOMAIN_ID を各端末で揃えないと、ROS2 通信が端末同士で共有されません。
(特に設定してなければ大丈夫と思いますが)

Unity コード上からなら

using System;
Environment.SetEnvironmentVariable("ROS_DOMAIN_ID", "0");

Windows PowerShell だと環境変数の設定方法は、

$Env:ROS_DOMAIN_ID = 0
echo $Env:ROS_DOMAIN_ID

Ubuntu は、

export ROS_DOMAIN_ID=0
echo $ROS_DOMAIN_ID

参考

これは ros2-for-unity ではなく、Unity 公式の Unity-Robotics-Hub 利用例ですが、
やはり Unity が使えると 豊富な 3D 関連の関数やアセットが使えるので便利ですね…!

URDF Importer は別途個別に使えます。

xacro ファイルは xacro コマンドで一度 URDF にするそうです。

参考:

謝辞

ROS2 コミュニティ界隈の方々、いつもたくさん記事を参考にさせて頂いてます。
この場でみなさんに感謝お伝え申し上げます!
