AndroidをROS2ノードにしてロボットのコントローラを作る

GUI付きのロボットのコントローラ

ROSで動くロボットを作ったときに下記のようなコントローラ作りたくなることがあると思います。

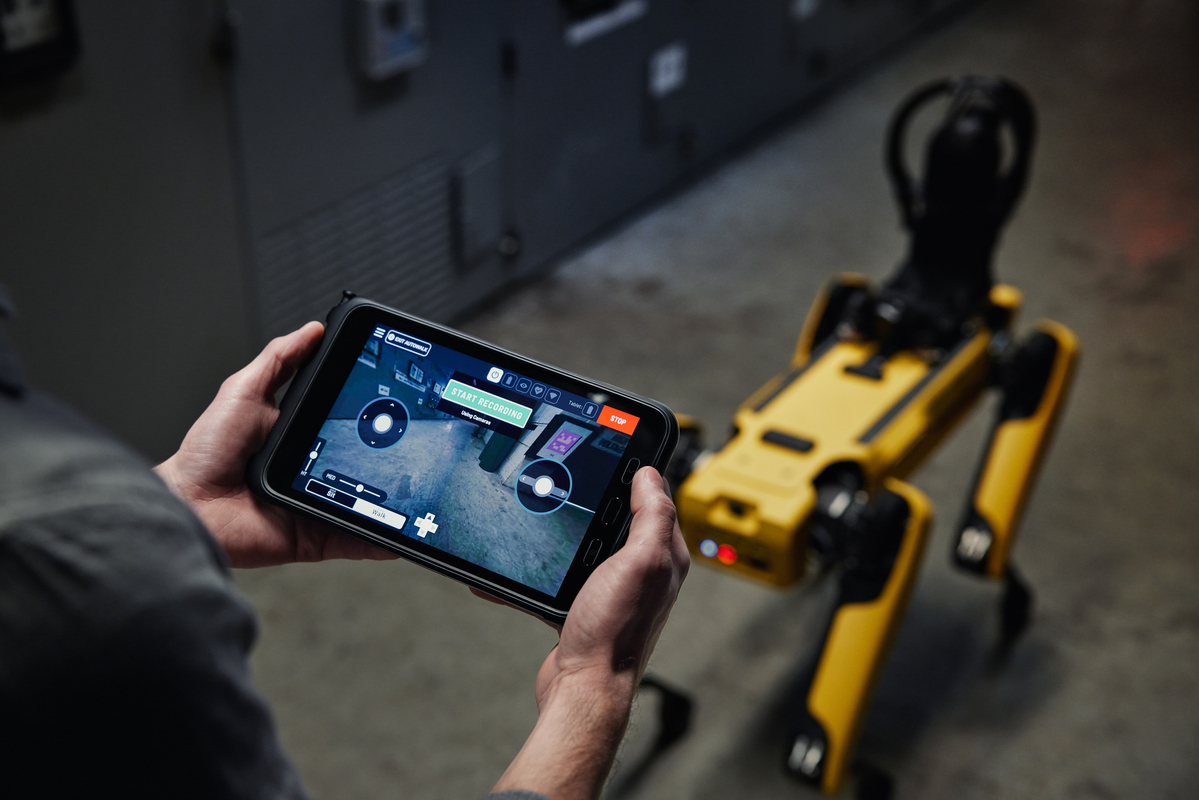

↑Boston DynamicsのSpot Tablet

今回はROS2で使えるAndroid用のコントローラアプリをUnityで作る方法を紹介します

これまでのROS+Android

Android端末でROSを動かす

こちらはAndroid端末にターミナルアプリを入れてUbuntuを動かす方法です
UbuntuPCで作業する時と同様にターミナルにコマンドを打ち込んでノードを起動したりrvizを起動したりします

• Android携帯でROSを動かすだって！？ (ROS1)
• Android端末でROS1/ROS2を動かす（Rvizもあるよ！） (ROS1/ROS2)

Android端末をROSノード化する

こちらはAndroidアプリを使ったり作ったりしてROSと通信するための方法です
ロボットのコントローラを作るのはこっちのほうが近い

• ROS TeleopでAndroid-PC間を無線通信してみよう (ROS1)
  Playストアで公開されてるROS Teleopを使う
• AndroidでROSアプリ開発 (ROS1)
  rcljavaを用いてAndroid Studioでアプリを作成する
• ROS講座124 Unityアプリを整える・androidで使う
  RosSharpを用いてUnityでアプリを作成する
• Unity Robotics Hubを使用する方法 (ROS1/ROS2)
  具体的に挙げられる記事を見つけることができませんでしたがUnityが公式対応したUnity Robotics Hubを用いると自分の環境ではAndroid端末でもROS2と(おそらくROS1でも)通信することができました。
  ROS側でROS TCP EndpointというUnity側と通信するためのノードを実行する必要があります。
  (Unity Robotics Hub参考記事) Unity Robotics Hubの使い方

ROS2+Unityの選択肢

Android上で動かすことを考えなかったときにros2-for-unityというUnity用のパッケージが存在します。

これは先に紹介したUnity Robotics Hubと比べてUbuntu・Android端末間で余計なデータ変換が入らず高パフォーマンスで通信が可能です。
詳しくは下記の記事で紹介されています。

ros2-for-unityはRobotec.aiによって開発されたUnityとROS2間の通信を行うライブラリです。
ROS2 C#クライアントライブラリをネイティブライブラリとしてUnity Projectに取り込み、DDSのプロトコルで他のROS2アプリケーションと通信します。
OSはWindowsとUbuntuをサポートしています。
無駄な変換が一切挟まっていないため、これより早いプロセス間通信の方法は存在しないと言えます。

ros2-for-unityはかなり整備されていてhumbleでもしっかり動くため、これがそのままAndroid端末でも動けば嬉しいなと思って動くようにしました。

動作確認がhumbleでしかできていませんがリポジトリを以下に公開しました
Releasesからunitypackageをダウンロードできます

ジョイスティックのアプリを作ってTurtlesimを動かす例

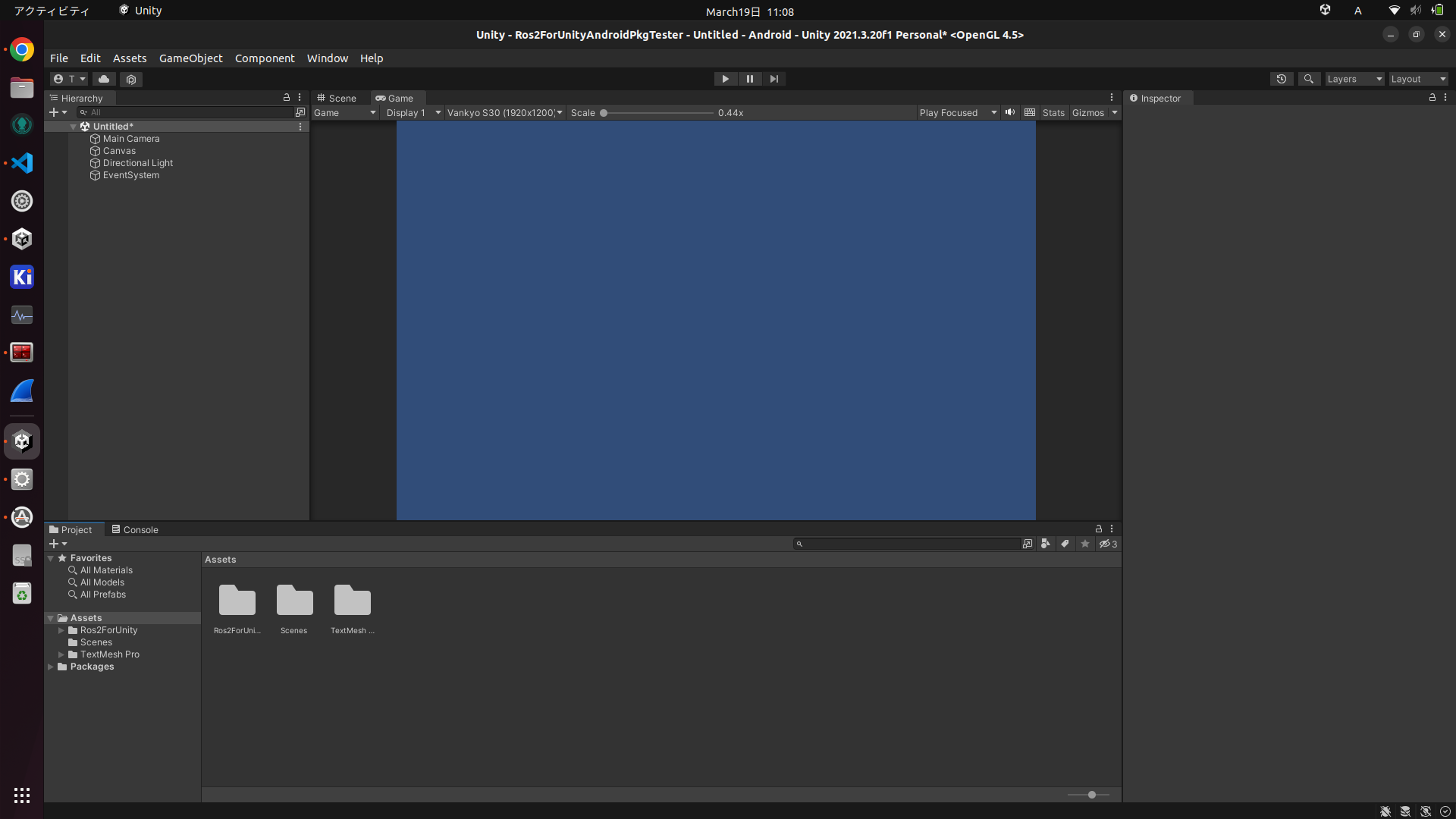

1. Unityでプロジェクトを作成する
   Input Systemを使用するので導入します

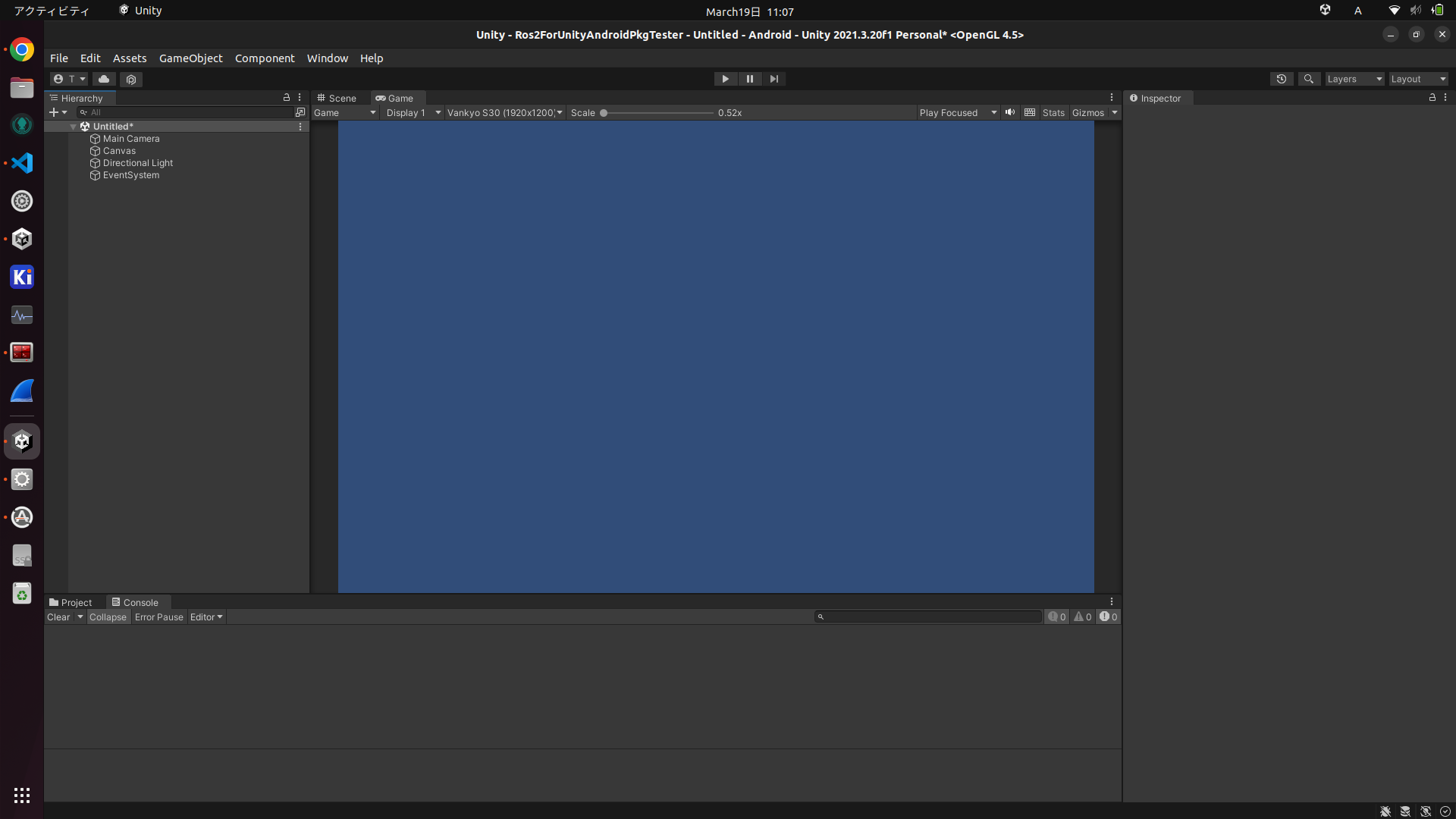

   (見づらいのでMain Camera -> Camera -> Clear FlagsをSolid Colorにしました)


2. https://github.com/Kotakku/ros2-for-unity-android-package からunitypackageをimportする

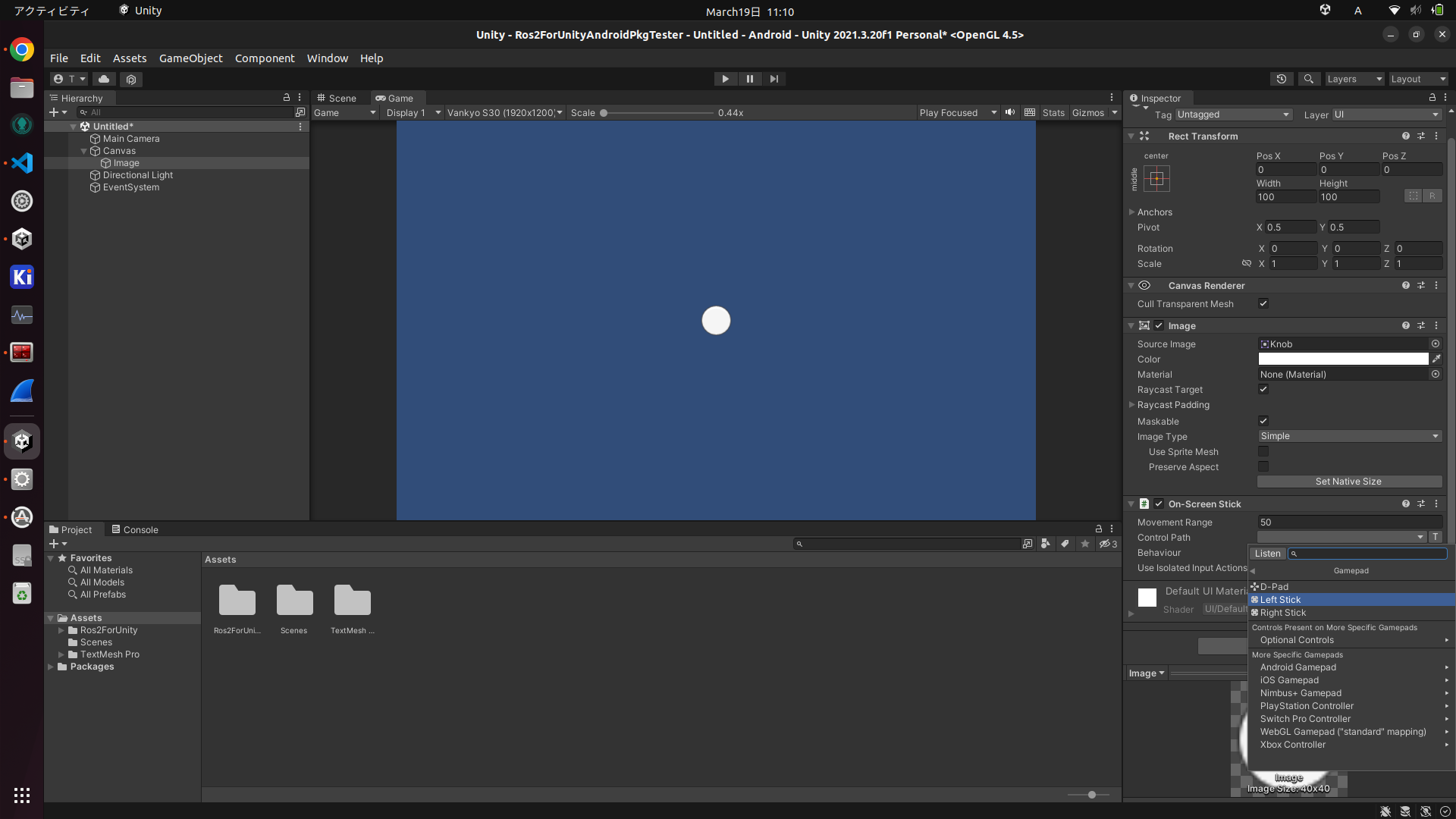

3. ジョイスティックになるImageを追加してOn-Screen Stickを追加する

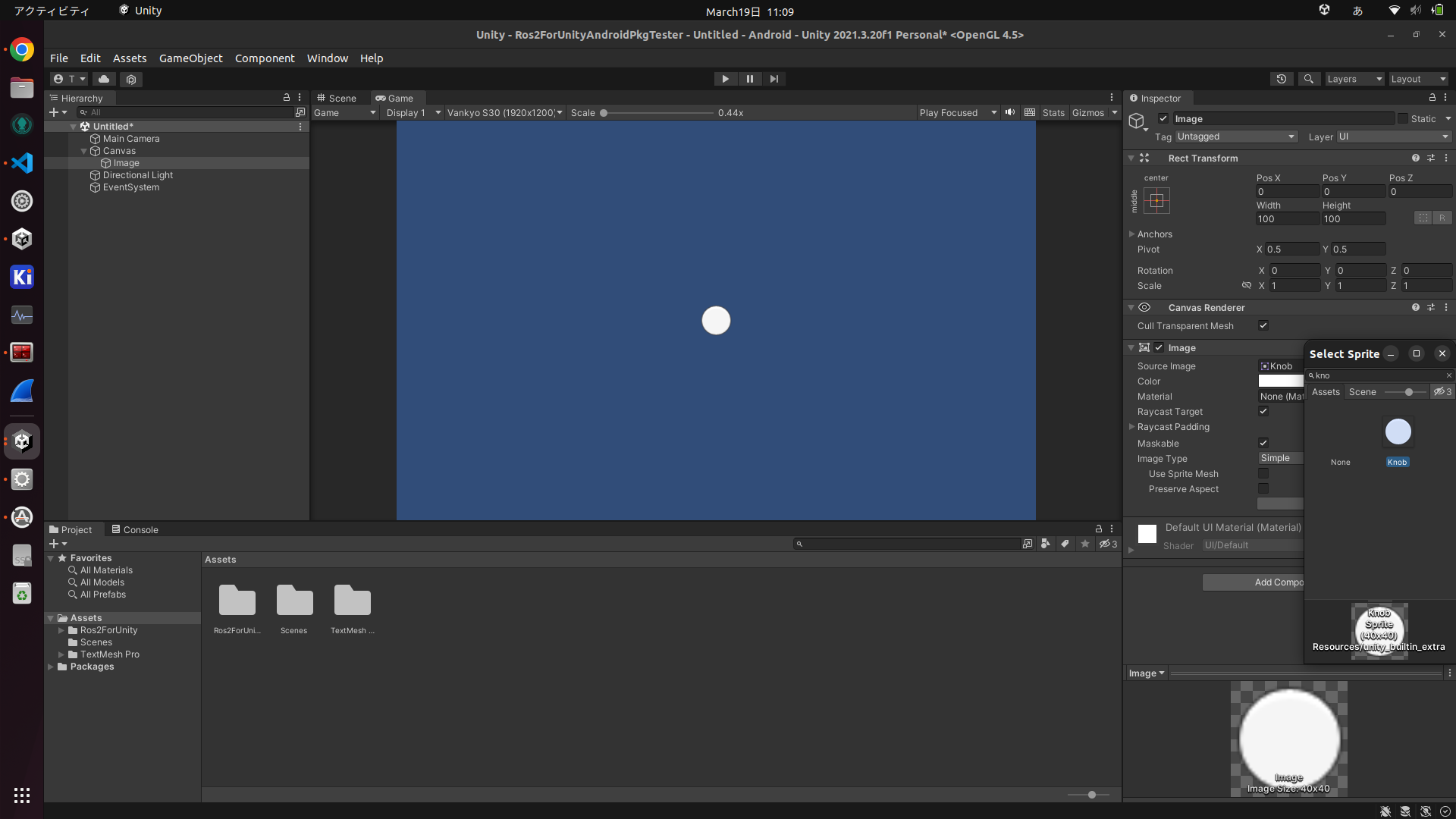

   Source ImageはKnobにしました



   サイズ、Movement Range、Control Pathは適当に設定してください
   今回はControl PathをLeft Stick[Gamepad]に設定しました

4. スクリプトを書く

   using System;
   using System.Collections;
   using System.Collections.Generic;
   using UnityEngine;
   using UnityEngine.InputSystem;
   using ROS2;

   public class TwistPub : MonoBehaviour
   {
       private ROS2UnityComponent ros2Unity;
       private ROS2Node ros2Node;
       private IPublisher<geometry_msgs.msg.Twist> twist_pub;

       // Start is called before the first frame update
       void Start()
       {
   #if UNITY_ANDROID && !UNITY_EDITOR
           // ROS_DOMAIN_IDを使う場合はこの行で設定する
           Environment.SetEnvironmentVariable("ROS_DOMAIN_ID", "1");
   #endif
           TryGetComponent(out ros2Unity);
       }

       // Update is called once per frame
       void Update()
       {
           if (ros2Unity.Ok())
           {
               if (ros2Node == null)
               {
                   ros2Node = ros2Unity.CreateNode("ROS2UnityTalkerNode");
                   twist_pub = ros2Node.CreatePublisher<geometry_msgs.msg.Twist>("/turtle1/cmd_vel");
               }

               geometry_msgs.msg.Twist msg = new geometry_msgs.msg.Twist();
               var current = Gamepad.current;
               var input_vec = current.leftStick.ReadValue();
               msg.Linear.X = input_vec.x;
               msg.Linear.Y = input_vec.y;
               twist_pub.Publish(msg);
           }
       }
   }


5. ROS2UnityComponent.csと作ったスクリプトを貼り付ける


   ここまで来るとUnity editer上で動作確認ができます。
   Turtlesimを起動します

   ros2 run turtlesim turtlesim_node

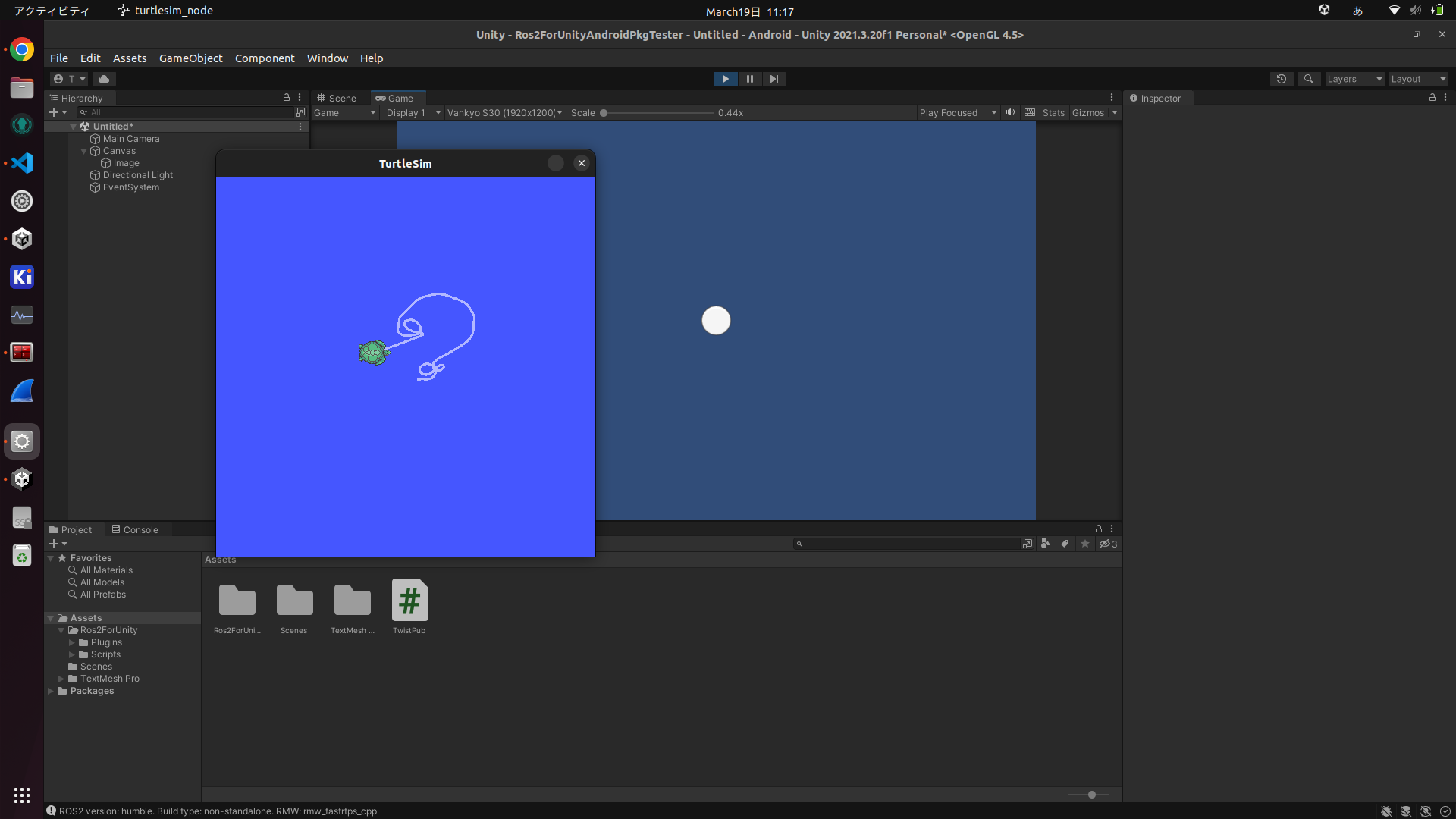

   Unity editerで実行してジョイスティックを動かしたら亀が移動することを確認します

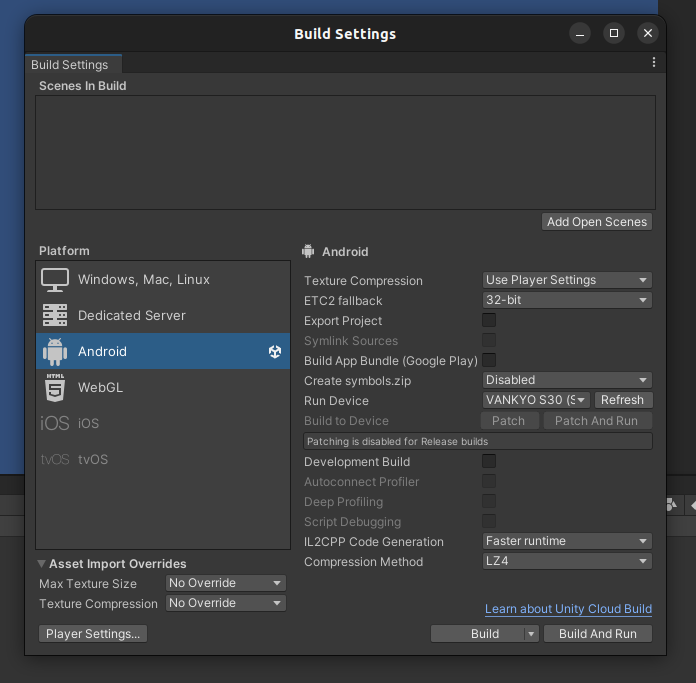

6. ビルド用の設定をする
   PlatformをAndroidに変更します

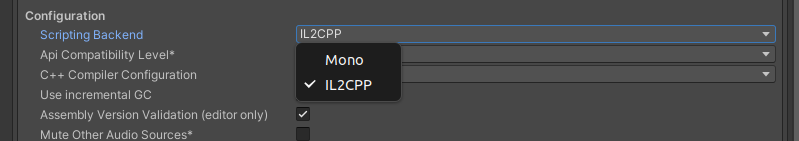

   Player Settings...からScripting BackendをIL2CPPに変更します

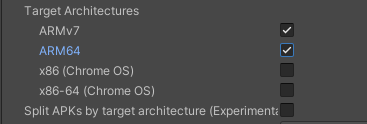

   Target ArchitecturesのARM64にチェックを入れます


   Internet AccessをRequireに変更します


7. ビルドして実行する

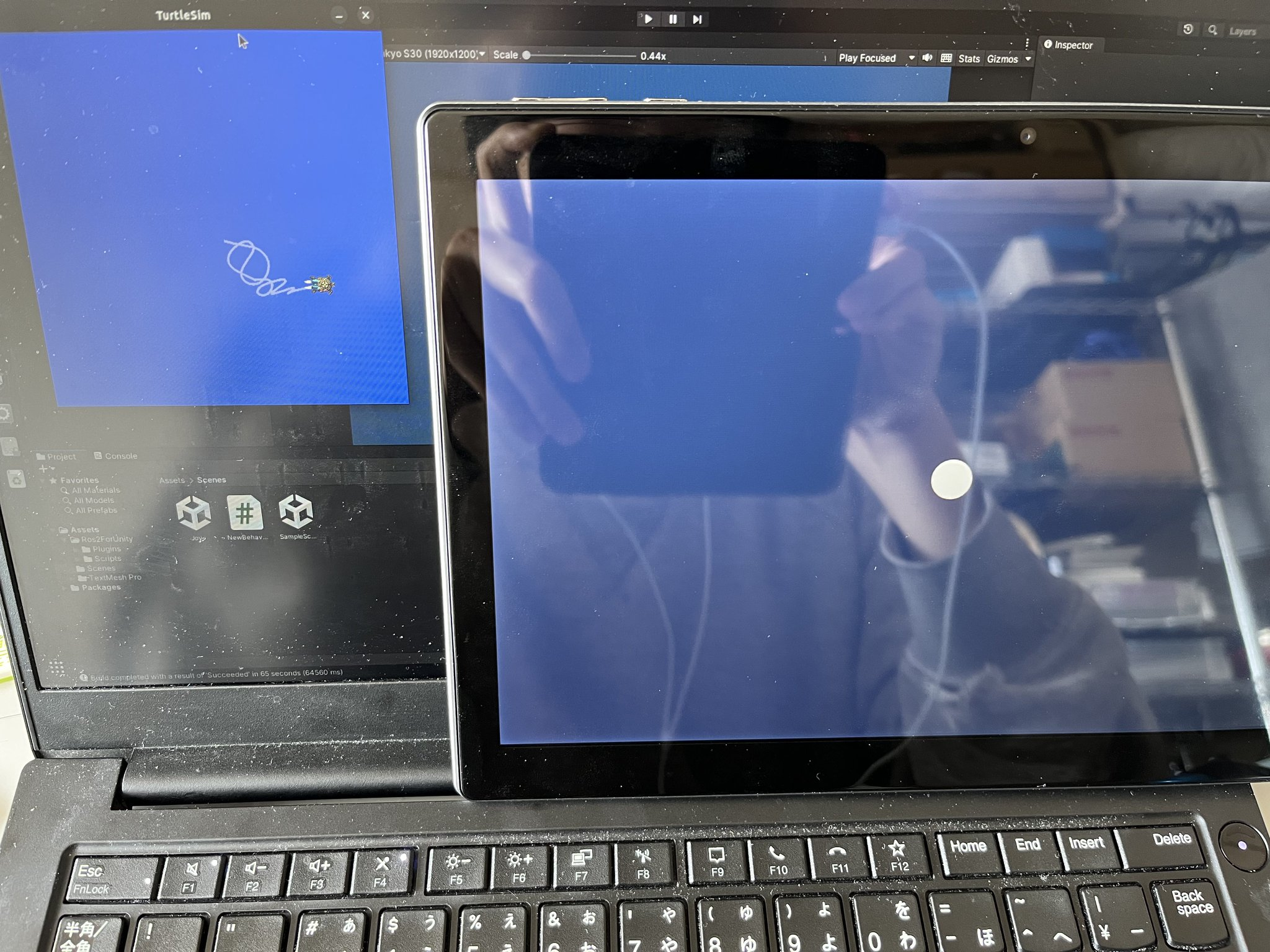

   Androidタブレットのジョイスティックを動かしたら亀も動きます


これでROS2用のAndroidアプリを作ることができました
