Cocoa Advent Calendar 2016 23日目openCVをiOS Swift3.0.1で活用する。

More than 3 years have passed since last update.

こんにちは、iosフリーランスエンジニアの永田大祐と申します。
機械学習の技術を高めて、iosのモバイルに、機械学習を繋げるエンジニアになります。
よろしくお願いします。

今回は、Swift3.0.1Xcode8.2の環境で実施する。
openCVライブラリーを紹介したいと思います。
Qitaの画像もopenCVを使用しております。

openCVは、機械学習を学ぶうえで、取り組み始めたライブラリーです。

opeCVとは

コンピュータービジョンライブラリーで、Linux,Windows,MacOSX上で動きます。

多くは、監視、認識するようなアプリケーションで活用されています。

opeCVの特徴は、基本データ型です。Cの観点からは、基本的ではないようです。
データ型には全てコンストラクタメソッドがあります。
「コンストラクタ」は引数のリストを取り、適切な値の集合体の構造体を返す。インライン関数です。

openCV、GitHubの詳細ページ

https://github.com/opencv/opencv

openCVダウンロードサイトがあります。

http://opencv.org/downloads.html
この中にある、各OS専用のリンクページを開くと自動的にダウンロードできます。

参考文献

現在はopenCVも3系ですが、リンク先は2.4とバージョンが古いですが、c++でコーディングが大量にあり、Swiftで書き換えるのに参考になります。中身は完全c++なので、呼び方など、アレンジしないと全く使えないので、superクラスの型から把握すると、Swiftから呼べるようになるかもしれません。
http://opencv.jp/cookbook/

BLE通信とともに参考にさせていただきました。パクってはいません。
http://www.slideshare.net/t26v0748/opencv-30-on-ios

こちらも参考にさせていただきました。パクってもコピーしてもコンパイル通りません。iosのSwiftで実施したので、、、。
http://qiita.com/icoxfog417/items/53e61496ad980c41a08e

本は、、、
どこぞの方が読みやすい、分かりやすいと好評されていたので、いざ覗いてみたら、約600ページあります。めちゃ難しい本です。 鉄の意志とか思いました。
https://www.amazon.co.jp/詳解-OpenCV-_コンピュータビジョンライブラリを使った画像処理・認識-Gary-Bradski/dp/4873114136/ref=sr_1_1?ie=UTF8&qid=1482059865&sr=8-1&keywords=opencv+amazon
でも毎日しっかり読めば、僕も面白い本と、思いました。

今回取り組んだこと

リアルタイムで検知して、グラフィックを実施すること。

顔認識をしたら、Bluetooth通信している端末に情報を飛ばし、音声通知をするというものです。


BLE通信を実施する目的で、ライブラリーを作りました。

https://github.com/daisukenagata/BLEView

opeCVの認識結果を、BLE通信するために使用しました。
で必要な手順は

Swift愛好会 Advent Calendar 2016 23日目 Swift3 Bluetoothライブラリーの紹介 こちらにBLEの詳細がありますので、合わせてお読み願います。

podファイルには↓と記載して、pod install

 pod "BLEView"
 pod 'OpenCV'

クラスには↓と記載。

 class ViewController: BLEView

ライブラリーで文字列が呼ばれるように設定してますので、textSamに適当に文字列の値を渡せば、通信が走ります。BLE通信の呼び出し方法としては↓と記載。

 self.setVoice(ddd:self.textSam.text!)

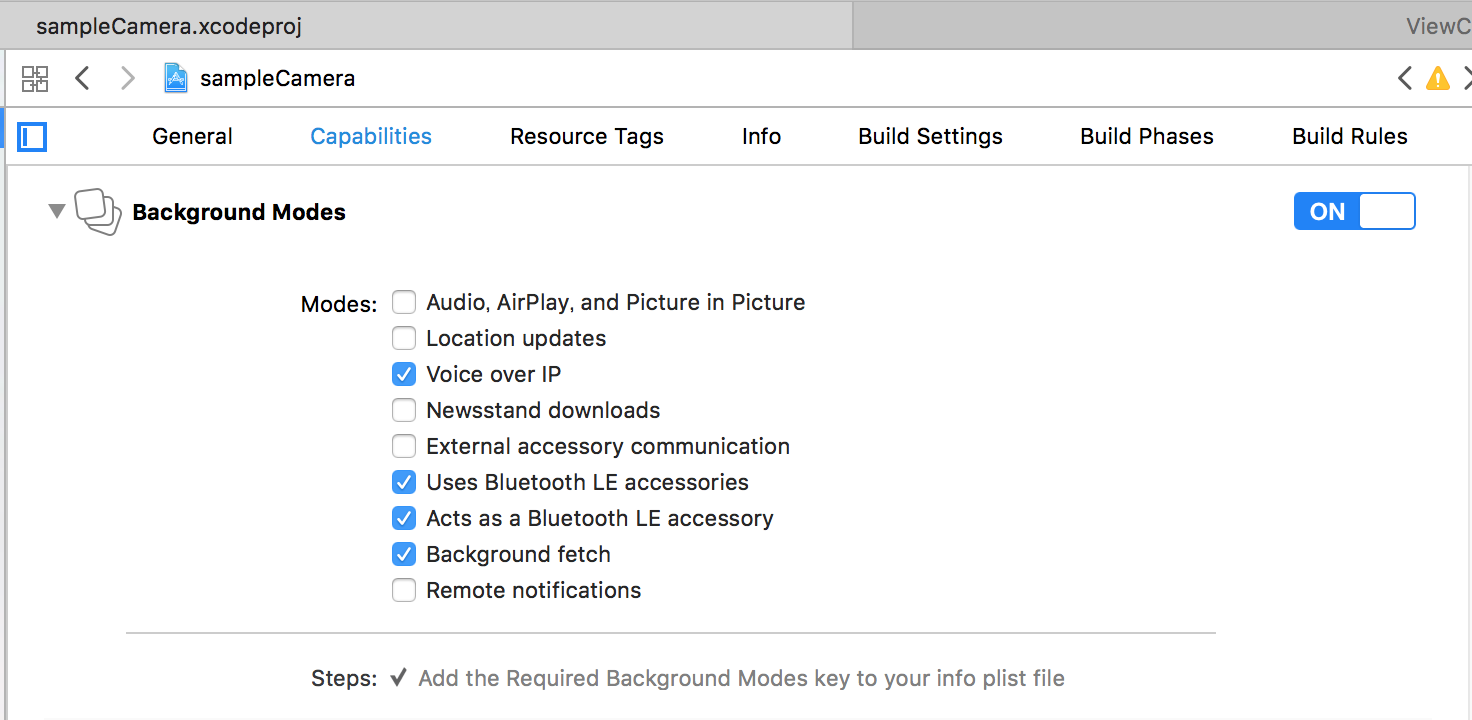

BackGroundでも通信を走らせたい場合は、

スクリーンショット 2016-12-18 午後7.48.47.png

info.plistの設定、

カメラ機能に必要なkey
Privacy - Camera Usage Description
アルバム保存に必要なKey
Privacy - Photo Library Usage Description
音声に必要なkey
Privacy - Speech Recognition Usage Description
BLE通信に必要なKey
Privacy - Bluetooth Peripheral Usage Description

iosでのopenCVを活用する手順

1 拡張子ファイル.mmファイルを作成
スクリーンショット 2016-12-18 午後8.37.42.png
通常は、mファイルが作成されますが、c++を呼び出す場合は拡張子をmmに変える必要があります。ここでクラスメソッドを作ります。

2 headerファイル作成
自動で作成されますので、mmファイルで作成したメソッドを宣言します。

3 カスケードファイルを取り込む
こちらは顔認識と目の認識ファイルです。
ディレクトリ構成は、指定はございません。
スクリーンショット 2016-12-19 午前2.58.08.png

こちらのリンク先から取得できます。
https://github.com/opencv/opencv/tree/master/data/haarcascades

4 Swiftファイルで呼び出し
適当に好きな箇所でコーディングしてください。

詳しい詳細コードは、今年Swift愛好会の合宿で記念に公開しました。

Swift愛好会 会長の記事
http://qiita.com/jollyjoester/items/13035eebe8b3ea275526

詳細コードは、世にはあまり出ていない情報です。
http://www.slideshare.net/DaisukeNagata1

業務レベルで必要になりそうなポイント

// 処理時間短縮のために画像を縮小
cv::resize(gray, smallImg, smallImg.size(), 0, 0, cv::INTER_LINEAR);
cv::equalizeHist( smallImg, smallImg);

このメソッドで処理スピードを上げることにより、リアルタイムでの解析結果の遅延が少なくなると思います。UIを良く見せる目的で、グラフィックを上げる場合などは用途が異なるので、ios側で解像度をコントロールする必要があります。

openCVで苦労した点

文字解析はOCRを現在活用して、こちらもopenCVと合わせ技で開発していましたが、初めは、openCVの文字認識を実装しようとしていました。しかし、エラーは出なくとも、コンパイルを通そうとすると、どうしてもエラーが出てしまいました。

対応は、GithubよりopenCVの文字解析ファイルを、iosのプロジェクトに組み込んで読み込ませていました。

openCVのライブラリーのsuperクラスからコードを確認してもエラーになる箇所が見つけられず、GitHubのissueに質問を投げました。
https://github.com/opencv/opencv/issues/7543#event-836233681
スクリーンショット 2016-12-22 午後2.15.45.png

結果はiosモバイルアプリケーションには対応していないようでした。
*今はXcode8.2にバージョンアップしています。

これは、これで、答えがわかり、かなりスッキリしました。

読み込ませることができず、何十時間も苦しんだ挙句、気づいた点がありました。
要するに、人工知能ファイルを自分で生成する必要がある。
人間に限らず、文字認識なども、動くもの、湾曲、などには対応しきれないからです。

今後の目標

1週間で、今年も終わりです。今年中に今回作ったopenCV,Bluetooth機能を作りこみ、年明けには現在リリースしているアプリをアップデートしようと思います。
https://itunes.apple.com/jp/app/soundchat/id1159413780?mt=8

openCVが用意した人口知能のカスケードファイルというものを使用する状態でしたが、オリジナルの人口知能ファイルを独自に生成したいと思います。

人口知能ファイル生成を可能にするには:robot:
