コヒーレント検波と変調方式（後編）― DSPはどこまで劣化を補償できるのか powered by claude

はじめに

本記事は、コヒーレント光伝送を扱うシリーズの後編です。前編では、なぜ位相と偏波を使うのか、コヒーレント検波の原理、受信フロントエンドの構成（PBS→90度ハイブリッド→バランスPD→ADC）、そして変調方式の体系（QPSK→16QAM→64QAM）までを説明しました。前編の終わりで、受信機がXI/XQ/YI/YQという4つのデジタル信号を生成するところまで来ました。

後編では、ここから先のDSP（デジタル信号処理）の世界を扱います。具体的には、DSPがこの4信号をどのような順序で処理して劣化を補償するか、変調方式ごとに非線形への耐性がどう変わるか、決定論的な非線形をどこまで補償できるのか（DBP）、そして最終的にシャノン容量による根本的な限界と、800G世代との繋がりまでを説明します。

後編で重要な点は、前編でも触れた「DSPで補償できる劣化と、できない劣化がある」ということです。この境界線が、最終的な伝送容量の限界を決めることになります。

---

6. DSPチェーンの構成

前編の各所で「これはDSPが補償する」と述べてきた処理を、信号が通る順番に沿って、一つの処理の流れとして整理します。

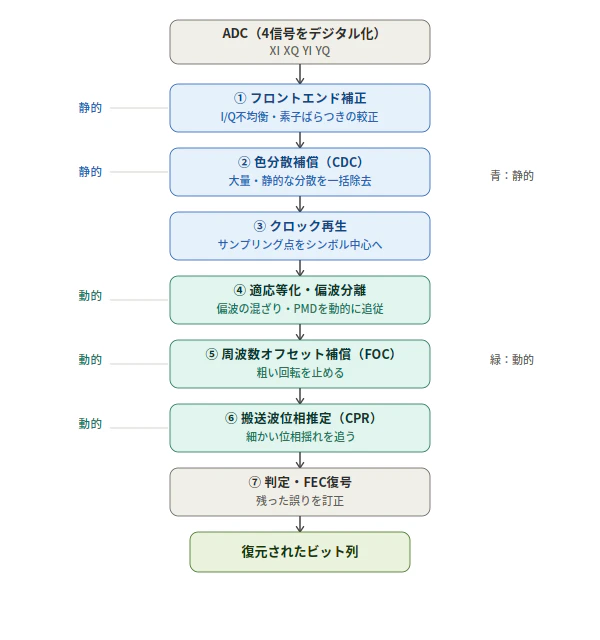

6-1. 全体像

受信側コヒーレントDSPの標準的な処理の流れは、次のようになります。前編で生成したXI/XQ/YI/YQの4信号が、ADCでデジタル化されてここに入ってきます。

各ブロックの役割と、補償の対象を整理すると次のとおりです。

順	ブロック	補償の対象	性質
①	フロントエンド補正	I/Qの不均衡・素子のばらつき	静的
②	色分散補償（CDC）	色分散（波長分散）	静的・大量
③	クロック再生	サンプリングタイミング	動的
④	適応等化・偏波分離	偏波の混ざり・PMD	動的・高速追従
⑤	周波数オフセット補償（FOC）	信号とLOの周波数のずれ	動的
⑥	搬送波位相推定（CPR）	レーザー線幅による位相雑音	動的・高速
⑦	判定・FEC復号	残った誤り	—

※「CDC」という略語は、ROADMの文脈では Colorless / Directionless / Contentionless を指しますが、ここでの CDC は Chromatic Dispersion Compensation（色分散補償） です。

6-2. なぜこの順番なのか

処理の順番は、それぞれの劣化の性質（静的か動的か、量が大きいか小さいか）から決まっています。設計上の考え方は、次の3つに整理できます。

第一に、静的で量の大きいものを先に処理する。色分散（波長分散）（②）はリンクが決まれば値が固定される静的な劣化で、長距離では数千〜数万 ps/nm にもなる大きな歪みです。これを先に一括で除去しておかないと、後段の動的な処理が「大きな静的歪み」と「小さな動的歪み」を同時に処理することになり、係数の更新が安定しにくくなります。

第二に、動的なものは後段で適応的に追う。偏波の混ざり（④）・周波数のずれ（⑤）・位相の揺れ（⑥）は、ミリ秒〜マイクロ秒の単位で変動します。これらは固定の係数では対応できないため、時々刻々と係数を更新し続ける適応的な処理で扱います。

第三に、粗いものから細かいものへ。周波数オフセット補償（⑤）でまず大きな周波数のずれ（回転）を止め、その後の搬送波位相推定（⑥）で残った細かい位相の揺れを追う、という分担です。大きなずれを先に取り除くほうが、後段が安定して動作します。

6-3. 適応等化器（CMA/RDE）の仕組み

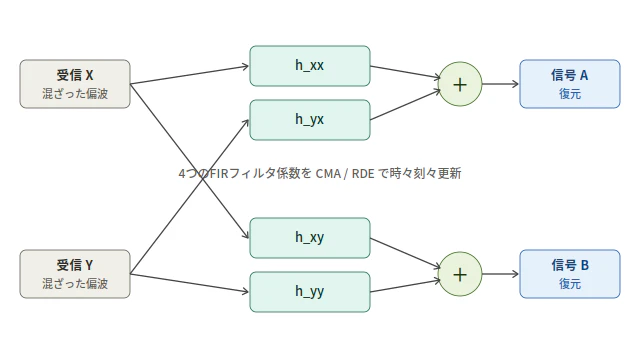

前編で「受信したX/Yと元の信号A/Bは2×2の行列で混ざっており、その逆行列をDSPが推定して掛ける」と説明しました。これを実際に行うのが、適応等化器です。構成は、4つのFIRフィルタを組み合わせたバタフライ構成と呼ばれる形になっています。

受信したX偏波には、本来の信号Aだけでなく、漏れ込んだ信号Bも混ざっています。Y偏波も同様です。そこで、出力の「信号A」は、受信Xを通すフィルタ $h_{xx}$ と、受信Yを通すフィルタ $h_{yx}$ の出力を足し合わせて作ります。同様に「信号B」は $h_{xy}$ と $h_{yy}$ の和で作ります。この4つのフィルタ係数が、混ざり具合を表す逆行列の各要素に対応しています。

重要なのは、各フィルタが単なる係数ではなく、複数のタップを持つFIRフィルタである点です。これにより、偏波の瞬間的な混ざりだけでなく、周波数によって遅延が異なるPMDも同時に補償できます。前編で「適応等化器が偏波分離とPMD補償を同時に行う」と述べたのは、このFIRのタップが時間方向の歪みを吸収するためです。

なぜ複数タップでPMDまで補償できるのか、もう少し丁寧に説明します。鍵は、偏波の混ざりとPMDで「時間遅延を伴うかどうか」が異なる点にあります。

偏波の混ざり（SOPの回転）は、ある瞬間に「X偏波とY偏波がどの割合で混ざっているか」という問題です。時間的な遅れを伴わない、その瞬間の混合なので、**1つの複素数係数（タップ1個）**で表せます。

一方、PMD（偏波モード分散）は、2つの偏波主軸の間に群遅延差（DGD：Differential Group Delay）が生じる現象です。つまり、片方の偏波がもう片方より時間的に遅れて到着します。これは瞬間の混合では表せず、「時間的にずれた成分を足し合わせる」演算が必要になります。

FIRフィルタは、入力信号を複数の時間遅延（タップ）に分け、それぞれに係数を掛けて足し合わせる構造です。出力は次の形になります。

y(n) = h_0\, x(n) + h_1\, x(n-1) + h_2\, x(n-2) + \cdots

$x(n-1)$ は「1サンプル前の入力」なので、FIRフィルタは時間方向にずれた信号を重み付けして合成できます。両者を突き合わせると、対応が見えてきます。

劣化	数学的な表現	必要なフィルタ
偏波の混ざり（瞬間の混合）	単一の複素係数	タップ1個でも表せる
PMD（時間遅延を伴う混合）	時間遅延を含む畳み込み	複数タップが必要

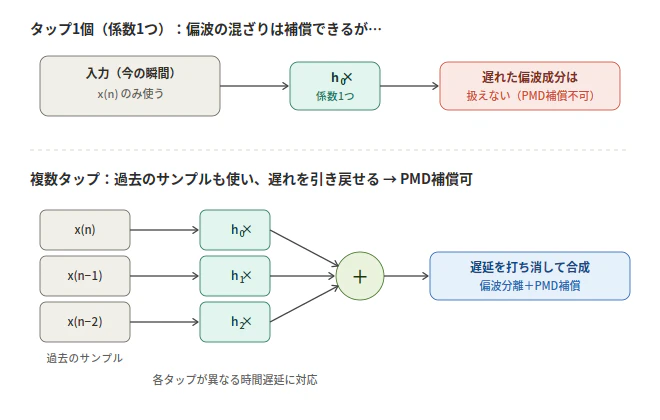

もしフィルタがタップ1個しかなければ、偏波の混ざりは補償できても、PMDは補償できません。時間遅延を表現する手段がないからです。逆に、複数タップを持たせると、各タップが異なる時間遅延に対応するため、「どの偏波がどれだけ遅れているか」という時間方向の歪み（＝PMD）まで表現でき、その逆特性を作れます。直感的には、PMDが「遅れて届いた偏波成分」を生むのに対し、複数タップのFIRは「過去のサンプルを現在の位置に引き戻して足し合わせる」ことで、その遅れを打ち消せる、ということです。

つまり、バタフライ構成の4つのフィルタ（$h_{xx}$, $h_{xy}$, $h_{yx}$, $h_{yy}$）が、それぞれ複数タップのFIRであることで、各フィルタが「偏波間の混合（係数の大きさ）」と「時間遅延（タップ間の分布）」の両方を同時に表現できます。結果として、1つの2×2 FIR行列で、偏波分離とPMD補償をまとめて実現できるのです。

フィルタ係数を更新するアルゴリズムには、主にCMAとRDEがあり、変調方式によって使い分けられます。

アルゴリズム	拘束条件	適する変調	理由
CMA（Constant Modulus Algorithm）	出力の振幅を一定に保つ	QPSK	QPSKは振幅が一定（円周1つ）なので、「一定」という拘束がそのまま合う
RDE（Radius Directed Equalization）	複数の振幅半径を許す	16QAM・64QAM	QAMは振幅が複数レベル（同心円が複数）なので、半径も多値で扱う

QPSKとQAMで使うアルゴリズムが違うのは、前編で説明したコンスタレーションの形に対応しています。QPSKは振幅が一定なので「振幅を一定に保て」という拘束がそのまま使えますが、QAMは振幅が複数レベルあるため、複数の半径を許すRDEが必要になります。コンスタレーションの形が、等化アルゴリズムを決めているのです。

6-4. 周波数オフセット補償（FOC）と搬送波位相推定（CPR）

前編で、イントラダイン検波では信号光とLOの周波数にわずかなずれ（周波数オフセット）が残ると述べました。これを処理するのが、この2つのブロックです。

周波数オフセット $\Delta f$ が残っていると、コンスタレーション全体が時間とともに回転し続けます（位相が $2\pi\Delta f\, t$ で増え続けるため）。**FOC（Frequency Offset Compensation）**は、この回転の速さ $\Delta f$ を推定し、逆向きに回して止める処理です。

\text{回転を止める：} \quad \exp(-j\,2\pi\Delta f\, t) \text{ を掛ける}

FOCで回転を止めても、まだレーザーの線幅に由来する位相の揺れ（位相雑音）が残ります。これを追従するのが**CPR（Carrier Phase Recovery）**です。各シンボルの位相の揺れ $\theta$ を推定し、$\exp(-j\theta)$ を掛けて打ち消します。

FOCとCPRの役割分担を一言でまとめると、FOCは「一定速度の回転」を止め、CPRは「ゆらぐ位相」を追う、という違いです。この2段階で、前編で述べた「DSPによる数値的な同期」が実現されています。

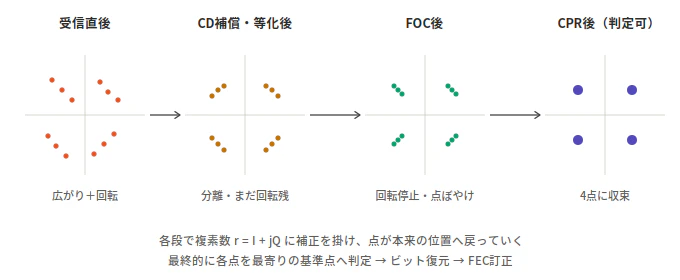

6-5. コンスタレーションが整っていく様子

ここまでの処理を経て、受信直後のばらついたコンスタレーションが、最終的にきれいな信号点へと整っていきます。QPSKを例に、その過程を示します。

受信直後は、色分散による時間的な広がり、偏波の混ざり、周波数オフセットによる回転が重なり、信号点がぼやけて散らばっています。色分散補償と適応等化で点が4つのまとまりに分離し、FOCで回転が止まり、CPRで位相の揺れが取り除かれて、最終的に4点へ収束します。ここまで来れば各点を最寄りの基準点へ判定でき、最後にFECが残った誤りを訂正します。

ここで大切なのは、DSPの各処理が、複素数 $r = I + jQ$ に対する掛け算（位相の回転や行列の変換）として表現でき、それがI/Q平面上での点の移動・整列に対応している、という点です。線形で決定論的な歪みは、このようにして数値計算で正確に打ち消せます。

---

7. 変調方式ごとの非線形耐性

前編で「高次の変調ほど必要なOSNRが厳しくなる」と述べました。ここでは、それに加えて非線形効果への耐性も含めて、変調方式の選択がなぜ伝送距離を左右するのかを説明します。

7-1. 2つの劣化要因

コヒーレント信号の品質を決めるのは、大きく2つの劣化です。これは前作「非線形効果編」で扱ったGNモデルの分母に、そのまま対応します。

\text{SNR} = \frac{P}{P_{\text{ASE}} + \eta P^3}

分母の第1項 $P_{\text{ASE}}$ が線形な雑音（光増幅器のASE雑音、OSNRで表される）、第2項 $\eta P^3$ が非線形な雑音（NLI：非線形干渉）です。投入パワー $P$ を上げると分子は増えますが、同時に分母の非線形項も増えるため、SNRには上限が生じます。

7-2. OSNR要求は変調次数で上がる

高次の変調ほどコンスタレーションの信号点が密集するため、同じ誤り率を達成するのに、より高いOSNRが必要になります。業界で公表されているOSNRの目安（0.1 nm基準）では、おおよそ次のような関係になります。

変調	OSNR要求の目安 ※目安	QPSK比
DP-QPSK	約13〜15 dB	基準
DP-16QAM	約21〜23 dB	約 +7 dB
DP-64QAM	約28〜30 dB	約 +14 dB

確実に言えるのは、変調次数が上がるほど、必要なOSNRが数dB単位で単調に増えていくという関係です。具体的な数値は、FECの種類や実装による損失（実装ペナルティ）によって変わるため、上の値は目安として扱ってください。

7-3. 非線形耐性は変調次数で下がる

高次の変調は、非線形効果に対しても弱くなります。理由は2つあります。

1つ目は、7-2で見たように、もともと必要なOSNR（SNR）が高いことです。非線形でSNRが削られると、余裕が少ないぶん、早く限界に達します。

2つ目は、信号点が密集しているため、同じ非線形による乱れでも隣の点と取り違えやすいことです。

ここで注意したいのは、非線形雑音（NLI）の発生量そのものは、GNモデルにおいては変調方式にほとんど依存しないという点です。NLIの量は、主にパワーとファイバ・リンクの条件で決まります。変わるのは「同じNLIに対して、どれだけ耐えられるか（許容できるSNRの余裕）」という点です。

NLIの発生量      … 変調方式にほぼ依存しない（パワーとリンクで決まる）
信号側の耐性      … 変調次数が上がるほど低い（必要SNRが高く、点が密）
       ↓
正味の非線形耐性  … 高次の変調ほど低い

7-4. 距離と容量のトレードオフ

以上から、変調方式の選択は、容量と到達距離のトレードオフになります。

変調	容量	到達距離 ※目安	主な適用領域
DP-QPSK	小	長い（数千km級）	長距離・海底
DP-16QAM	中	中（数百〜千km級）	地域・メトロ
DP-64QAM	大	短い（数十〜数百km級）	メトロ・データセンター間

ここで投入パワーの最適化について、前作の結論を振り返ります。GNモデルからSNRを最大化する最適パワーは、

P_{\text{opt}} = \left(\frac{P_{\text{ASE}}}{2\eta}\right)^{1/3}

で与えられます。注目したいのは、この最適パワー $P_{\text{opt}}$ そのものは変調方式に依存しないという点です。式に含まれるのは $P_{\text{ASE}}$ と $\eta$（リンクとファイバの量）だけで、変調方式は入っていません。変わるのは「その最適点で得られる最大SNRが、変調方式ごとの必要SNRを満たすかどうか」です。

つまり、同じリンクでも、必要SNRの高い高次変調ほどマージンが小さくなり、到達距離が短くなる、という構造になっています。

※到達距離の値は、ファイバの種類・スパン構成・FEC・C+Lバンドの利用有無などによって大きく変わるため、上の値は目安です。確実なのは「QPSK ≫ 16QAM ≫ 64QAM」という到達距離の大小関係（単調性）です。

---

8. 非線形補償はどこまで可能か（DBP）

ここまでの標準的なDSPチェーンが扱うのは、線形な劣化と、決定論的で時間変化する劣化（偏波・PMD）まででした。では、非線形効果（SPM/XPM/FWM）そのものは補償できるのでしょうか。

8-1. 非線形は線形のように一括補償できない

前編で、色分散は「周波数領域で逆位相を一括で掛ける」だけで補償できると説明しました。これは色分散が線形だからです。線形な現象は周波数成分ごとに独立に効くため、各周波数に逆操作を掛ければ済みます。

非線形（カー効果）はそうはいきません。非線形による位相シフトは信号自身のパワーに依存し（$\phi_{\text{NL}} = \gamma P L_{\text{eff}}$）、しかも信号の波形は伝送中に分散で変わり続けます。つまり、分散と非線形が、場所ごとに絡み合いながら交互に作用するため、受信端でまとめて逆操作を掛けるという方法が使えません。

8-2. DBPの原理

光ファイバ中の信号の伝搬は、非線形シュレディンガー方程式（NLSE）で記述されます。

\frac{\partial A}{\partial z} = -\frac{\alpha}{2}A - j\frac{\beta_2}{2}\frac{\partial^2 A}{\partial t^2} + j\gamma|A|^2 A

右辺は順に、減衰の項、分散（線形）の項、非線形（カー効果）の項です。

**DBP（Digital Back-Propagation：デジタルバックプロパゲーション）**は、受信した信号を入力として、この方程式を距離について逆向きに数値的に解く手法です。これにより、ファイバ中で起きた分散と非線形を、伝送路を逆にたどる形で打ち消します。

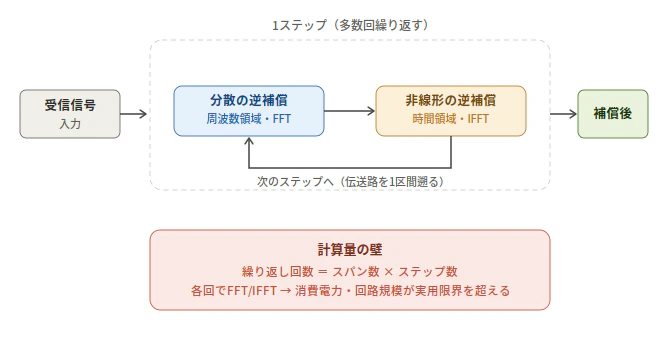

実際には、分散と非線形を同時に解くのは難しいため、スプリットステップ法を使います。ファイバを細かい区間（ステップ）に分け、各ステップで「分散だけ」「非線形だけ」を交互に適用していきます。

8-3. 計算量の壁

DBPは原理的には非線形を補償できますが、搭載されるDSPは限定されます。理由は計算量です。

精度を上げるにはステップを細かくする必要があり、各ステップでFFTとIFFT（周波数領域と時間領域の往復）を行います。長距離では、数十スパン×各スパン複数ステップとなり、色分散補償1回分の数十〜数百倍の演算量になります。これは、DSPチップの消費電力や回路規模の制約を超えてしまいます。

さらに、隣接するWDMチャネルの影響（XPM）を補償するには他チャネルの情報も必要になり、難しさが増します。このため、自分の信号だけで処理できるSPM（自己位相変調）に限定した簡易版が、一部で使われる程度にとどまっています。

補償の対象	DBPでの難易度	理由
SPM（自己位相変調）	比較的容易	自分の信号情報だけで処理できる
XPM（相互位相変調）	困難	隣接WDMチャネルの情報が必要
FWM（四光波混合）	困難	複数チャネルの相互作用で計算が膨大

8-4. 複雑度が低い実用手法

フルのDBPは計算量が大きすぎるため、精度を多少落としてでも計算量を実用的な水準まで下げる手法が研究・実装されています。

• 簡易DBP：ステップ数を大幅に削り、SPMのみに絞る。精度は落ちるが、SPMが支配的な条件では効果がある。
• 摂動法：非線形を小さな摂動とみなし、その影響を1次の項としてまとめて推定・除去する。ステップを刻むDBPより計算量を抑えられる。
• 機械学習ベース：ニューラルネットワークに「受信信号→送信信号」の逆写像を学習させる。物理方程式を解く必要がないが、学習した条件から外れると性能が落ちる課題がある。

---

9. 容量の根本的な限界と800G世代との繋がり

最後に、これまでの内容を踏まえて、光ファイバの伝送容量がどこで頭打ちになるのか、そしてなぜ800G世代が高ボーレート・帯域拡張へ向かうのかを説明します。

9-1. シャノン容量と非線形シャノン限界

通信路で誤りなく送れる最大の情報レート（容量 $C$）は、シャノンの定理で与えられます。

C = B \log_2(1 + \text{SNR})

$B$ は帯域、SNRは信号対雑音比です。容量は帯域 $B$ に比例し、SNRには対数でしか効きません。

電気通信であれば「SNRを上げればいくらでも容量が上がる」と言えますが、光ファイバには固有の事情があります。前作で見たとおり、SNRを上げようとパワーを上げると非線形雑音（NLI）が増えてしまい、SNRに上限が生じます（7-1の式）。その結果、容量にも上限が生じます。これを「非線形シャノン限界」と呼びます。

9-2. なぜ確率的な劣化が根本限界なのか

DBP（第8節）で決定論的な非線形を補償できれば、この上限を多少は押し上げられます。しかし、容量が無限に上がるわけではありません。確率的な劣化が残るからです。

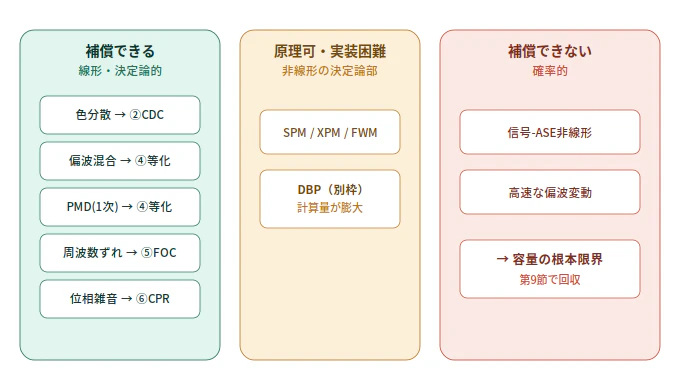

前編・後編を通じて述べてきた「補償できる／できない」の境界を、ここで整理します。

左側の線形・決定論的な劣化（色分散、偏波の混ざり、PMD、周波数のずれ、位相雑音）は、これまで見てきたDSPチェーンで補償できます。中央の非線形の決定論部（SPM/XPM/FWM）は、原理的にはDBPで補償できますが、計算量の壁があり実装が難しい領域です。そして右側の確率的な劣化は、原理的に補償できません。代表的なものが2つあります。

1つは、ASE雑音がファイバの非線形を通じて信号と相互作用する成分（信号-ASE非線形、非線形位相雑音）です。雑音そのものがランダムなため、どのような逆演算を行っても元に戻せません。これは「情報として復元できない」という限界です。

もう1つは、速すぎる偏波変動（高速なSOP変動や高次のPMD）です。適応等化器は偏波の変動を追従しますが、更新には有限の時間がかかるため、変動が追従の速さを超えると追いきれません。これは「速すぎて追えない」という限界です。

この2種類の確率的な劣化が、補償技術がどれだけ進歩しても越えられない壁となり、光ファイバの伝送容量の根本的な限界を決めています。

9-3. 限界を押し上げる3つの方向

1本のファイバ・1つのチャネルの容量に天井があるなら、システム全体の容量を増やすには、別の方向に目を向けるしかありません。シャノンの式 $C = B \log_2(1+\text{SNR})$ を見ると、SNRが頭打ちであれば、残る手段は帯域 $B$ を増やすことと、並列化です。

方向	増やすもの	具体策	トレードオフ
① ボーレート増	1チャネルの帯域	高速なDAC/ADC・DSPでシンボルレートを上げる	部品への帯域要求・分散/PMDの負担が増える
② 帯域拡張	使う波長範囲	C帯に加えてL帯・S帯を使う	増幅器の追加・複雑化
③ 空間多重（SDM）	並列の空間チャネル	マルチコア・マルチモードファイバ	新しいファイバの敷設が必要

①と②は既存のファイバで実現でき、③は新しいファイバインフラを必要とする、という実用性の差があります。

9-4. 800G世代の選択

ここで、これまでの内容が実務的な結論につながります。800G世代（OIF 800ZR、OpenZR+、OpenROADMなど）は、①ボーレート増を主軸に、②帯域拡張（C+L）を併用するという方向を選んでいます。

なぜ高ボーレートかというと、7-4のトレードオフのためです。同じ800Gを高次変調（DP-64QAMなど）で実現すると、OSNR要求が厳しく非線形耐性も低いため、到達距離が短くなります。一方、高ボーレート×低めの変調次数（DP-16QAMを高いボーレートで動かす）であれば、変調次数を抑えることでOSNR要求と非線形耐性を確保しつつ、ボーレートによって容量を増やせます。実際、出典を確認できた範囲では、800ZRは DP-16QAM・約118 GBd、800LRは DP-16QAM・約123.6 GBd という高ボーレートを採用しています。DSPとコンバータの高速化が、これを可能にしました。

なぜC+Lかというと、9-1の非線形シャノン限界のためです。1チャネル・C帯だけでは容量に天井があるので、L帯も加えて使用帯域 $B$ を物理的に増やす。SNRの天井は動かせなくても、$C = B \log_2(1+\text{SNR})$ の $B$ を増やせば総容量は増えるためです。

最後に、同じ「800G」でも規格によって方式や用途が分かれる点に注意してください。

規格系統	変調・検波	主な用途
IEEE 802.3系（800GBASE-DR8/FR8等）	PAM4・直接検波（IM-DD）	短距離・データセンター内
OIF 800ZR	DP-16QAM・コヒーレント	データセンター間（DCI）・約120km級
OpenZR+	コヒーレント（可変）	より長距離・柔軟な構成
OpenROADM 800G	コヒーレント・ROADM対応	キャリア網・ROADMノード経由

IEEE 802.3系の800G（DR8/FR8/LR8など）は、PAM4・直接検波（IM-DD）で、前編冒頭で説明したIM-DD（強度変調・直接検波）の延長にあり、短距離向けです（IEEE 802.3df-2024で規定。例えば800GBASE-DR8はPAM4・53.125 GBd/レーン）。一方、本シリーズで深掘りしてきたコヒーレント技術は、OIF系（800ZR/OpenZR+/OpenROADM）の中身そのものであり、中距離〜長距離を担います。なお、次世代規格のIEEE 802.3dj（2026年9月時点で未承認）では、IM-DD光PHYはPAM4、コヒーレント光PHYはDP-16QAMと、同じ規格群の中でも明確に役割分担される形になっています。

---

まとめ（前後編を通じて）

前編・後編を通じて、コヒーレント光伝送の全体像を扱いました。

前編では、なぜ位相と偏波を使うのか（IM-DDは強度1自由度しか使えない）から出発し、コヒーレント検波の原理、受信フロントエンドの物理、偏波多重、変調方式の体系を説明しました。後編では、DSPチェーンが劣化をどう補償するか、変調方式ごとの非線形耐性、DBPによる非線形補償の可能性と限界、そして容量の根本的な限界と800G世代への接続を扱いました。

全体を貫く重要な視点は、DSPで補償できる劣化（線形・決定論的）と、できない劣化（確率的）の境界です。コヒーレント＋DSPは、色分散・偏波・位相といった決定論的な劣化を電気領域で打ち消すことで、IM-DD時代には不可能だった大容量・長距離伝送を実現しました。しかし、確率的な劣化は補償できず、それが容量の根本的な限界として残ります。だからこそ、800G世代以降は、高ボーレート化と帯域拡張（C+L）によって、SNRの天井ではなく帯域 $B$ を増やす方向へと進んでいるのです。

---
