導入
業務で扱っているアプリケーションの動作環境がEKSで、Ingress Controllerとして「AWS Load Balancer Controller」を導入する機会があった。仕組みを理解するのに少し時間かかったので、備忘録として残す。
参考
全体像
作るもの
・IAM OIDCプロバイダ
・IAMロール/IAMポリシー
・k8s内のServiceAccount
・k8s内のPod(AWS Load Balancer Controller)
導入手順
手順1：IAM OIDCプロバイダ作成
IAM OIDCプロバイダはIAMのコンソール画面より作成可能だが、eksctl utilsの1コマンドで作成できる。
eksctl utils associate-iam-oidc-provider --cluster <cluster_name> --approve
コマンド実行結果
hoge@hogehogenoMacBook-Air k8s practice % eksctl utils associate-iam-oidc-provider --cluster test-cluster --approve
2021-12-21 09:45:15 [ℹ] eksctl version 0.76.0
2021-12-21 09:45:15 [ℹ] using region ap-northeast-1
2021-12-21 09:45:16 [ℹ] will create IAM Open ID Connect provider for cluster "test-cluster" in "ap-northeast-1"
2021-12-21 09:45:16 [✔] created IAM Open ID Connect provider for cluster "test-cluster" in "ap-northeast-1"

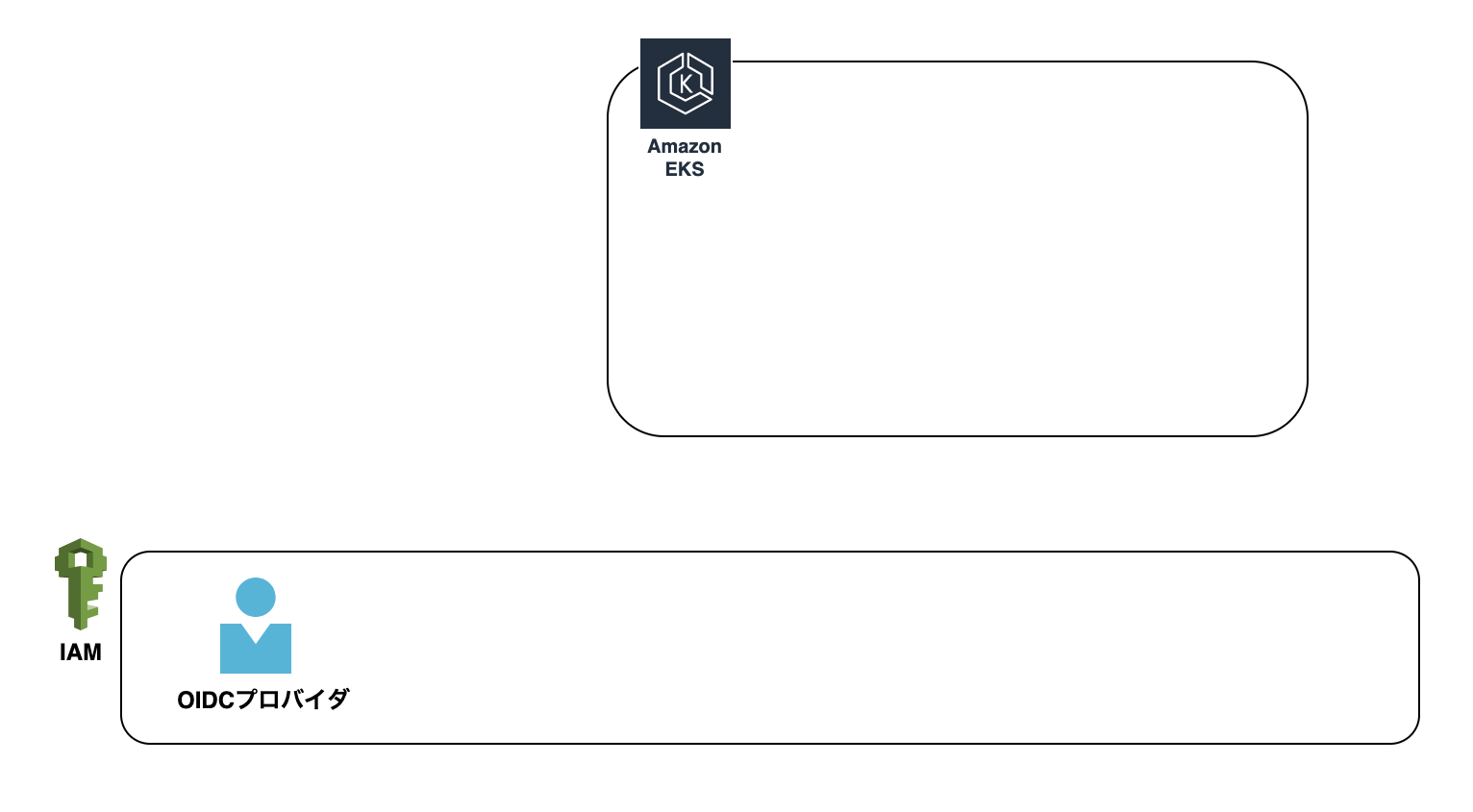

手順1実施後の状態
※ IAM OIDCプロバイダとは？
・IAMロール、IAMポリシー等に並んで存在するもの
・IAM OIDCプロバイダが提供するIDトークン ＝ AWS STSが発行するトークン
・EKSクラスタ内のPodが他のAWSリソースに対して操作したい時に、
IDトークンとして「対象AWSリソースの操作権限を持つSTSトークン」を提供してあげる。
手順2：IAMポリシー作成（ALBを作成する権限）
IAMポリシー用のJSON取得
curl -o iam_policy.json https://raw.githubusercontent.com/kubernetes-sigs/aws-load-balancer-controller/v2.2.0/docs/install/iam_policy.json
IAMポリシー作成コマンド
aws iam create-policy \
--policy-name AWSLoadBalancerControllerIAMPolicy \
--policy-document file://iam_policy.json
コマンド実行結果
{
"Policy": {
"PolicyName": "AWSLoadBalancerControllerIAMPolicy",
"PolicyId": "ANPAVWWCJ6364SU2N2RSN",
"Arn": "arn:aws:iam::392323266301:policy/AWSLoadBalancerControllerIAMPolicy",
"Path": "/",
"DefaultVersionId": "v1",
"AttachmentCount": 0,
"PermissionsBoundaryUsageCount": 0,
"IsAttachable": true,
"CreateDate": "2021-12-21T00:47:53+00:00",
"UpdateDate": "2021-12-21T00:47:53+00:00"
}
}

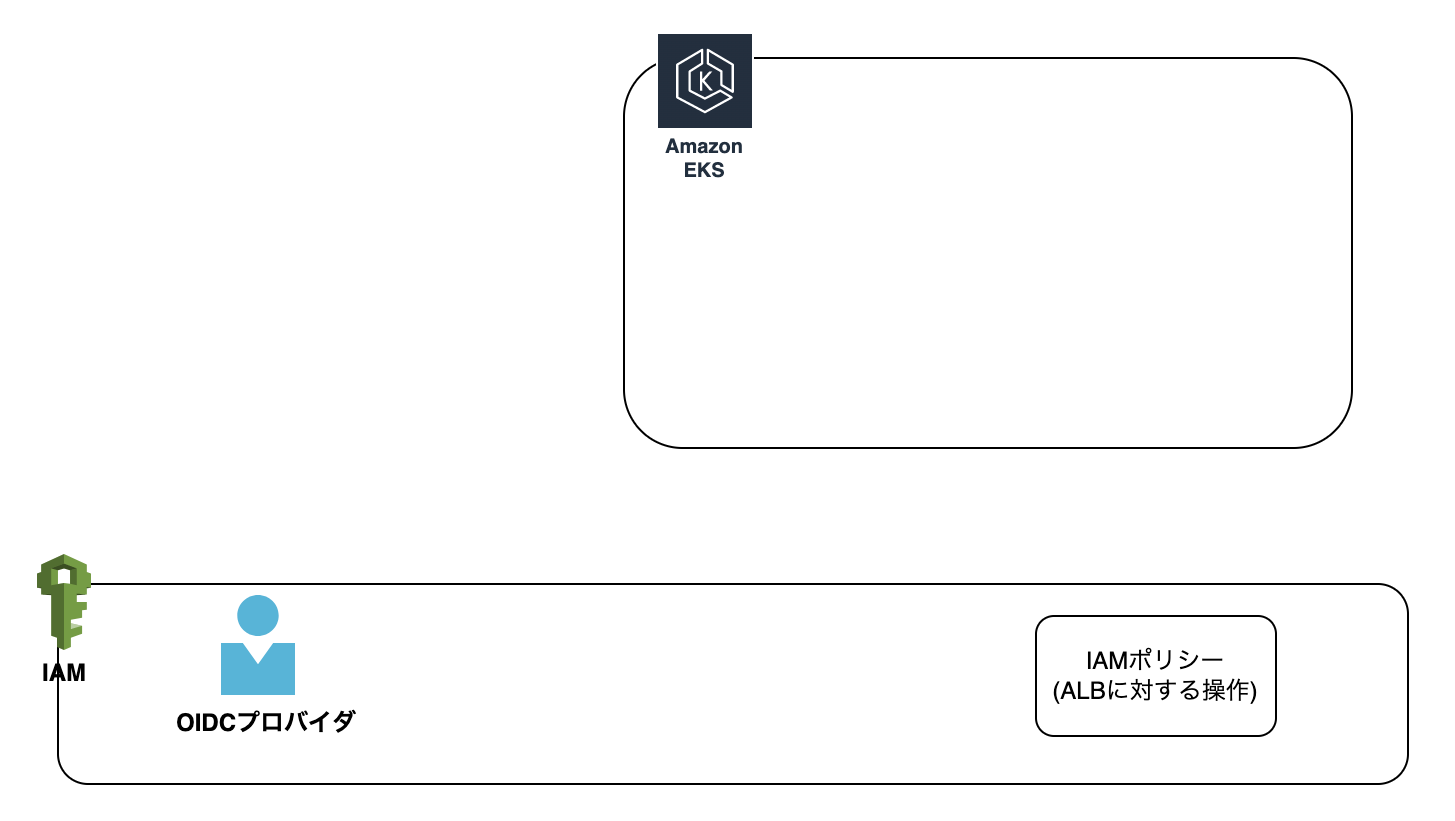

手順2実施後の状態
手順3：k8s内のServiceAccount＆IAMロール作成
・「eksctl create iamserviceaccount」で
①k8s内のServiceAccount
②ServiceAccountに紐づかせるIAMロール
の両方を作成できる
eksctl create iamserviceaccount \
--cluster= <cluster-name> \
--namespace=kube-system \
--name=aws-load-balancer-controller \
--attach-policy-arn=arn:aws:iam::<手順2で作成したIAMポリシーのARN>:policy/AWSLoadBalancerControllerIAMPolicy \
--override-existing-serviceaccounts \
--approve
コマンド実行結果
2021-12-21 09:49:14 [ℹ] eksctl version 0.76.0
2021-12-21 09:49:14 [ℹ] using region ap-northeast-1
2021-12-21 09:49:15 [ℹ] 1 iamserviceaccount (kube-system/aws-load-balancer-controller) was included (based on the include/exclude rules)
2021-12-21 09:49:15 [!] metadata of serviceaccounts that exist in Kubernetes will be updated, as --override-existing-serviceaccounts was set
2021-12-21 09:49:15 [ℹ] 1 task: {
2 sequential sub-tasks: {
create IAM role for serviceaccount "kube-system/aws-load-balancer-controller",
create serviceaccount "kube-system/aws-load-balancer-controller",
} }2021-12-21 09:49:15 [ℹ] building iamserviceaccount stack "eksctl-test-cluster-addon-iamserviceaccount-kube-system-aws-load-balancer-controller"
2021-12-21 09:49:16 [ℹ] deploying stack "eksctl-test-cluster-addon-iamserviceaccount-kube-system-aws-load-balancer-controller"
2021-12-21 09:49:16 [ℹ] waiting for CloudFormation stack "eksctl-test-cluster-addon-iamserviceaccount-kube-system-aws-load-balancer-controller"
2021-12-21 09:49:32 [ℹ] waiting for CloudFormation stack "eksctl-test-cluster-addon-iamserviceaccount-kube-system-aws-load-balancer-controller"
2021-12-21 09:49:49 [ℹ] waiting for CloudFormation stack "eksctl-test-cluster-addon-iamserviceaccount-kube-system-aws-load-balancer-controller"
2021-12-21 09:49:51 [ℹ] created serviceaccount "kube-system/aws-load-balancer-controller"
# kube-system名前空間にServiceAccount「aws-load-balancer-controller」が作成されていることを確認
hoge@hogehogenoMacBook-Air k8s practice % kubectl get sa -n kube-system
NAME SECRETS AGE
attachdetach-controller 1 30m
aws-cloud-provider 1 30m
aws-load-balancer-controller 1 2m7s ←作成されている
aws-node 1 31m
certificate-controller 1 30m

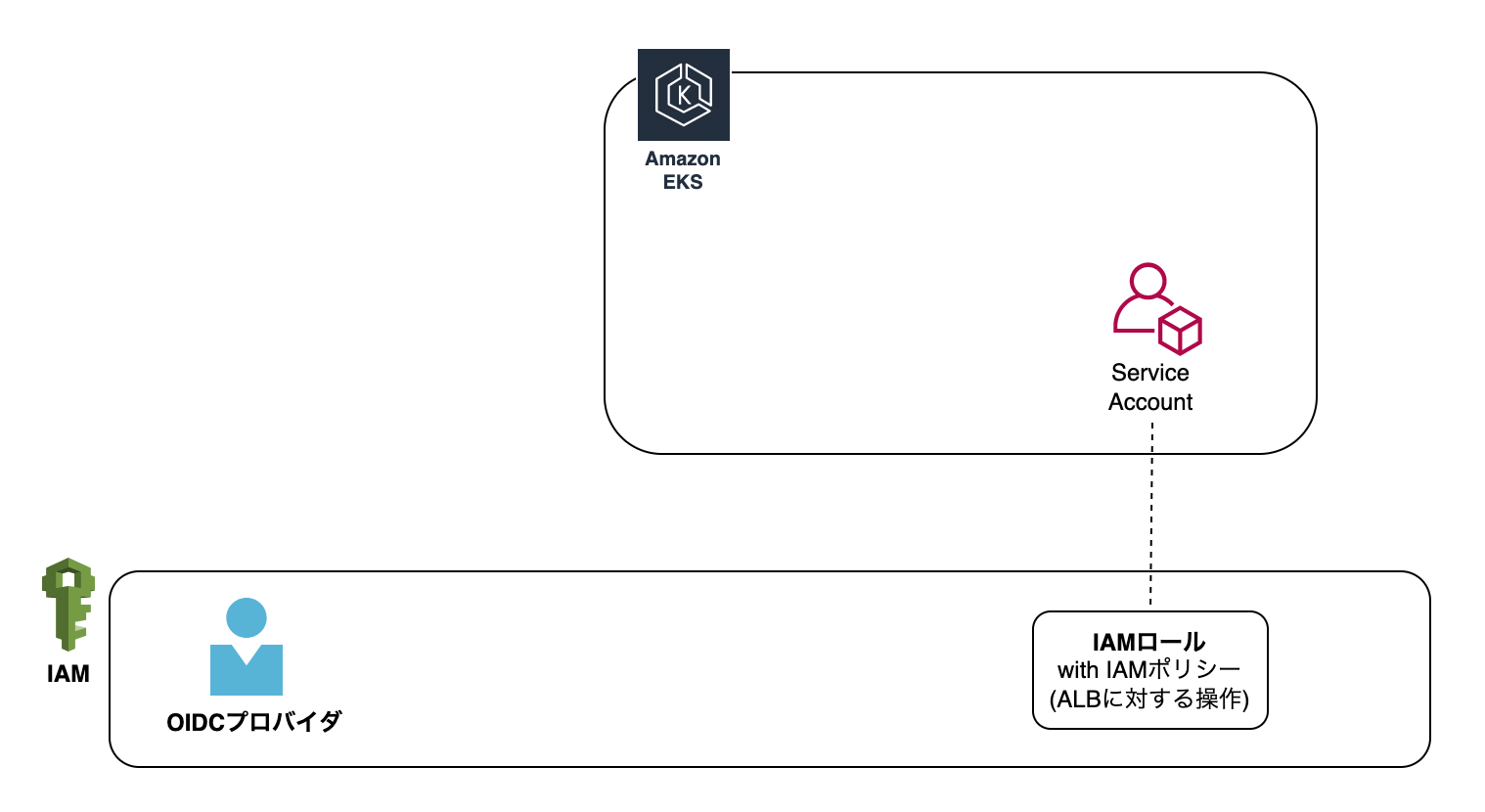

手順3実施後の状態
※ ServiceAccountとは？
・Pod内からPod外のリソースにアクセスするためのロール
・k8s内で管理されるもの
手順4：AWS Load Balancer Controller(Pod)の作成
・helm chartsを利用する
実行コマンド
a. TargetGroupBinding のカスタムリソース定義をインストール【ALB作成時に利用する情報】
kubectl apply -k "github.com/aws/eks-charts/stable/aws-load-balancer-controller/crds?ref=master"
b. eks-charts リポジトリを追加
helm repo add eks https://aws.github.io/eks-charts
c. ローカルリポジトリを更新して、最新のグラフがあることを確認
helm repo update
d. AWS Load Balancer Controllerをインストール
helm upgrade -i aws-load-balancer-controller eks/aws-load-balancer-controller \
--set clusterName=test-cluster \
--set serviceAccount.create=false \
--set serviceAccount.name=aws-load-balancer-controller \
-n kube-system
e. Controllerがinstallされていることの確認
kubectl get deployment -n kube-system aws-load-balancer-controller
e. Controllerがinstallされていることの確認
hoge@hogehogenoMacBook-Air k8s practice % kubectl get deployment -n kube-system aws-load-balancer-controller
NAME READY UP-TO-DATE AVAILABLE AGE
aws-load-balancer-controller 2/2 2 2 58s
hoge@hogehogenoMacBook-Air k8s practice % kubectl get pod -n kube-system
NAME READY STATUS RESTARTS AGE
aws-load-balancer-controller-7684b8d694-gj6z5 1/1 Running 0 61s ★作成されている★
aws-load-balancer-controller-7684b8d694-px5m7 1/1 Running 0 61s ★作成されている★
aws-node-lq79l 1/1 Running 0 20m
aws-node-wb7l5 1/1 Running 0 25m
coredns-76f4967988-6cg68 1/1 Running 0 34m
coredns-76f4967988-bq9g2 1/1 Running 0 34m
kube-proxy-8bcmx 1/1 Running 0 25m
kube-proxy-lc86n 1/1 Running 0 20m

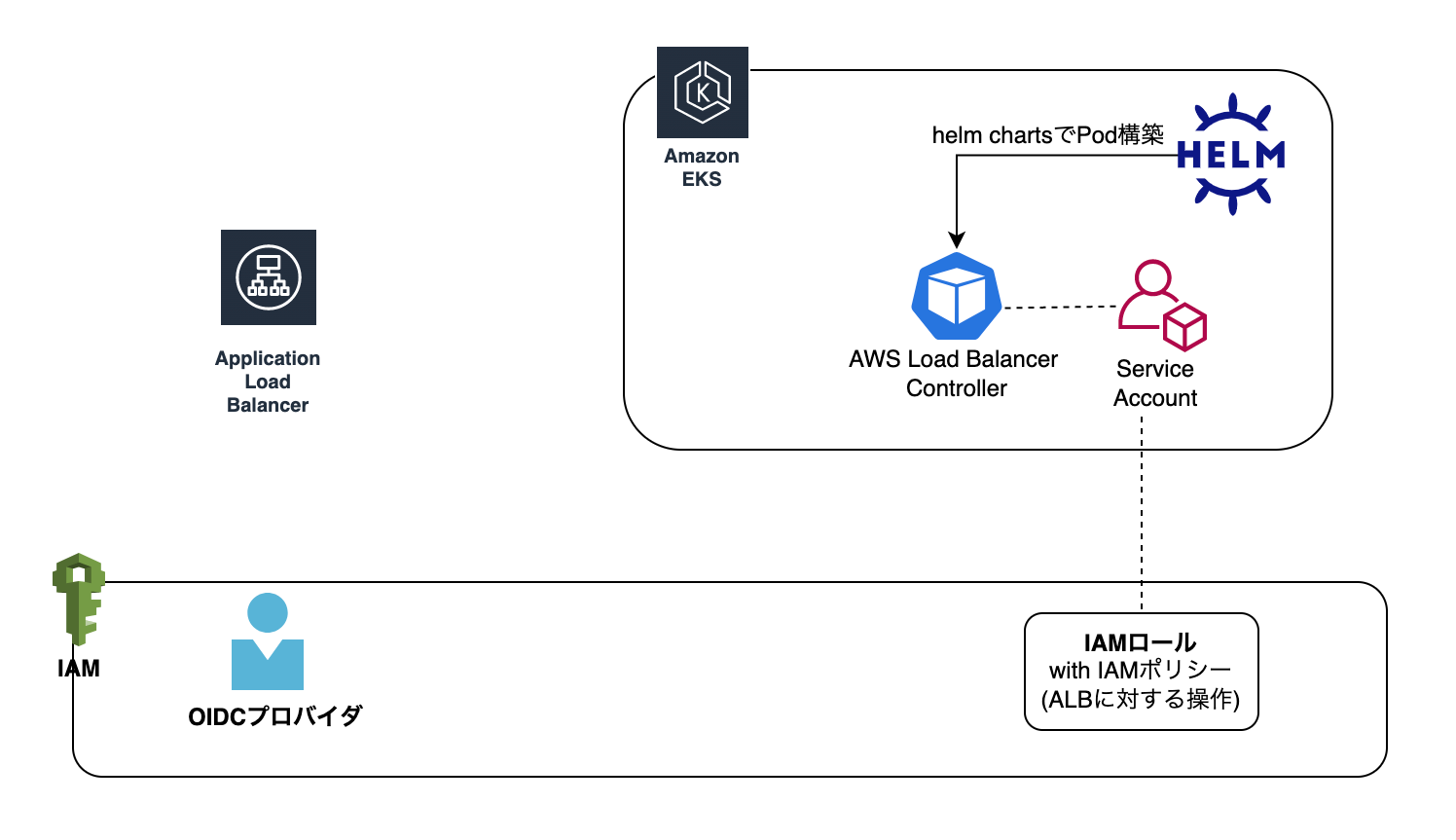

手順4実施後の状態
※ helm chartsとは？
・誰かが用意してくれたYAML一式でPod構築できちゃうやつ
（めちゃめちゃ説明雑だがあってるはず笑）
・自分で0からAWS Load Balancer ControllerのYAMLを組むのはめっちゃだるい
→ 既に用意されているYAML一式をhelm chartsで利用する

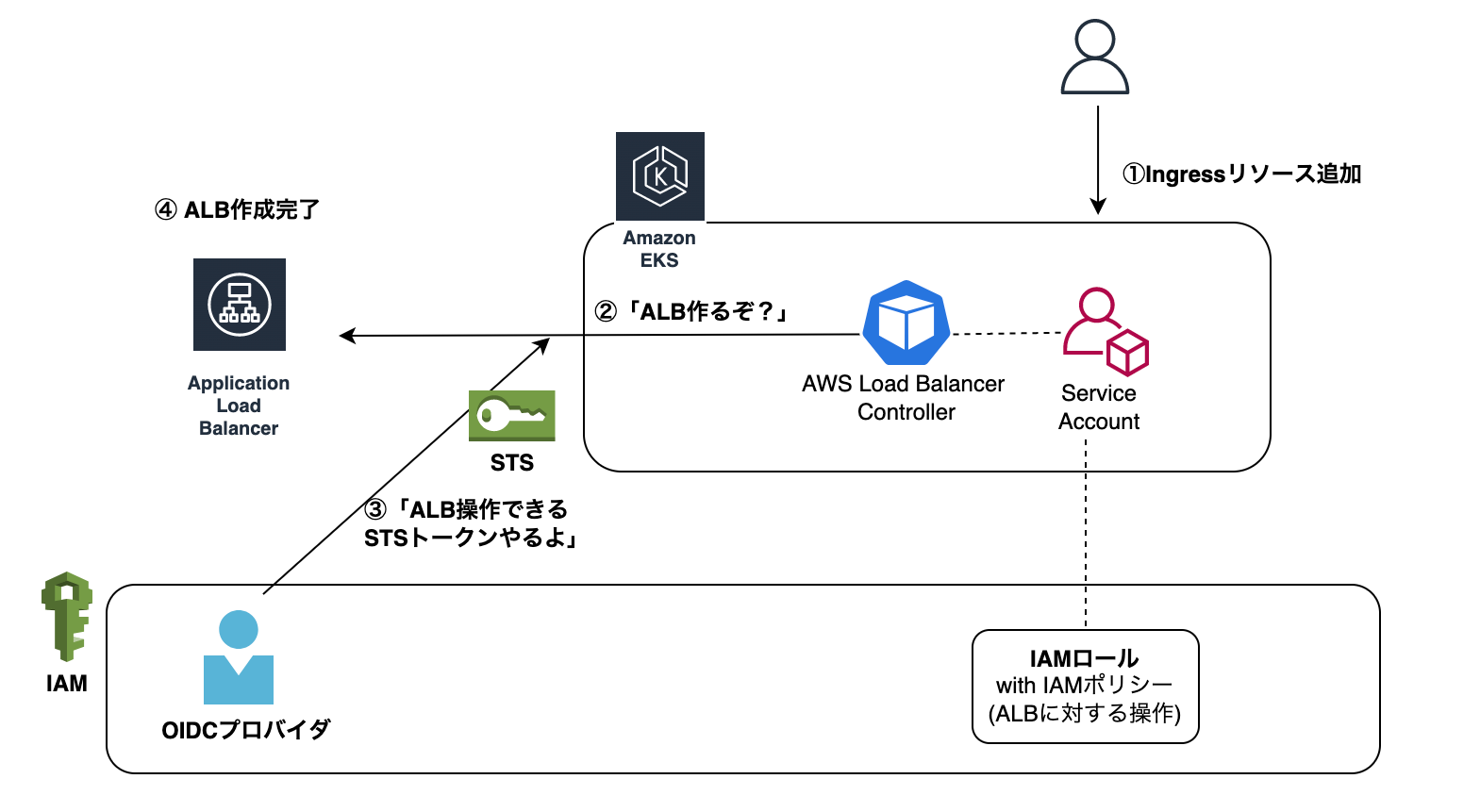

Ingressリソースを検知してALBが作成される
