M5StickC Plus2 IRリモコン簡易解析

M5StickC Plus2 と Ir Remote Unit を組み合わせてNECフォーマットの赤外線リモコン信号簡易解析スケッチを作成しました。

Aruduino IDE スケッチ

#include <M5StickCPlus2.h>

const int IR_RECEIVE_PORT_NO = 33;
const int NUM_OF_BURST_BITS = 16 * 2;
const int NUM_OF_FRAME_BITS = 100 * 2;
const int BIT_PERIOD = 562; // microseconds

int received_counter = 0;
int frame_counter = 0;
bool is_started = false;

void setup()
{
    M5.begin();
    M5.Power.begin();
    M5.Display.setRotation(1);
    Serial.begin(115200);
    pinMode(IR_RECEIVE_PORT_NO, INPUT);
    M5.Lcd.setTextSize(2);
    M5.Lcd.setCursor(0, 0);
    M5.Lcd.print("Checking IR receiver");
}

void loop()
{
    const int received_bit = digitalRead(IR_RECEIVE_PORT_NO) ? 0 : 1;

    if (received_bit != 0) {    // detected Infrared Signal
        received_counter++;
    } else {                    // NOT detected Infrared Signal
        received_counter = 0;
    }

    if (received_counter >= NUM_OF_BURST_BITS) {
        frame_counter = NUM_OF_FRAME_BITS;
    }

    if (frame_counter >= 0) {
        if (frame_counter == NUM_OF_FRAME_BITS) {
            M5.Lcd.setCursor(0, 25);
            M5.Lcd.print("detected!");
            Serial.print("\n");
        } else if (frame_counter > 0) {
            if (is_started == true) {
                Serial.print(received_bit);
            } else {
                if (received_bit != 0) {
                    Serial.print(received_bit);
                    is_started = true;
                } else {
                    ;   // skip space bits
                }
            }
        } else {
            M5.Lcd.setCursor(0, 25);
            M5.Lcd.print("         ");
            is_started = false;
        }

        frame_counter--;
    }

    delayMicroseconds(BIT_PERIOD / 2);
}

出力例

1100110011001100110011011101100110000001100000111000001100000...001100

赤外線2次変調(On/Off)周期 562.5マイクロ秒 に対して端数を切り捨てているため、ところどころで 0 と 1 の周期がずれていますが、ほぼ一定間隔で "00" と "11" を繰り返していることが観察できます。

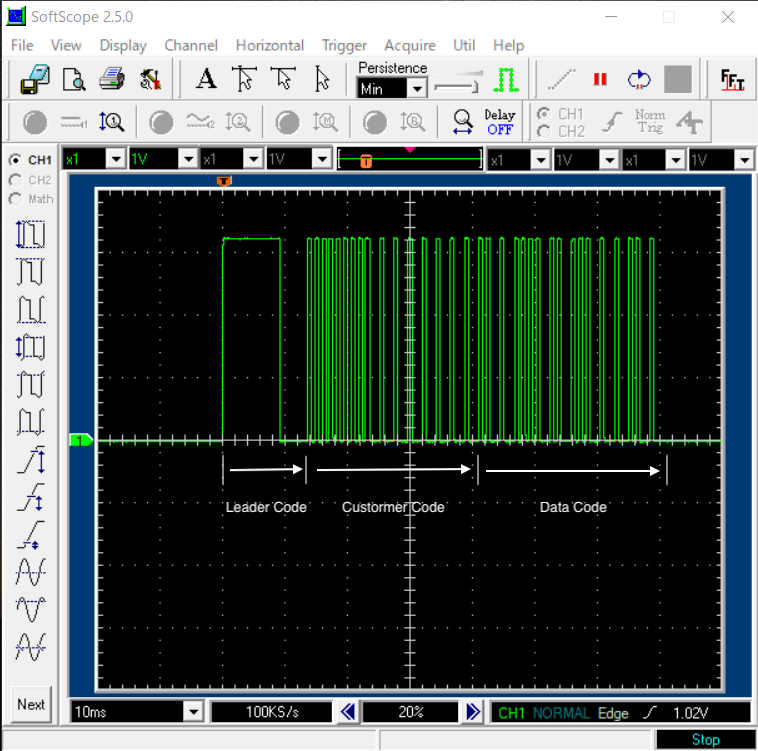

オシロスコープ測定波形

M5StackCでプログラムを開発する前の準備段階でオシロスコープでIRリモコン信号を測定した波形です。
