【Kotlin研修14日目】CoordinatorLayoutを利用したスクロールと連動するツールバー・FABの実装

Last updated at Posted at 2021-06-22

アクションバーとツールバー

参考: 研修4日目(アクションバー)

アクションバー

アクティビティのタイトルやアクションを視覚的に表現する、アプリ上部に表示されるバー。


ツールバー

アクティビティのタイトルやアクションを視覚的に表現するバー。
レイアウトファイル(=activity_main.xml)に記述してビューとして定義できるため、アクションバーに比べて柔軟性に富む。


ツールバーの代用

アクションバーの代わりに自作したツールバーを表示する手順は、以下の通り。

  1. アクションバーを非表示にする
  2. レイアウトファイルへのToolbarタグの記述
  3. アクティビティクラスでのツールバーの定義

アクションバーの非表示

参考: 研修14日目(代替テーマ)
アクションバーを非表示にする場合、テーマファイル(=themes.xml)で.NoActionBarの代替テーマを使用する。

サンプルコード

app/res/values/themes/themes.xml
<resources xmlns:tools="http://schemas.android.com/tools">
    <style name="Theme.Toolbar"
           parent="Theme.MaterialComponents.DayNight.NoActionBar">
</resources>

レイアウトファイルへの記述

ツールバーはレイアウトファイル(=activity_main.xml)に<Toolbar>タグを用いて記述する。
ただし、Android Xライブラリに含まれるツールバーを利用する場合、パッケージ名を含めて記述する必要がある。

なお、標準でマテリアルデザインが採用されたテーマの設定値を属性値として利用する場合、属性値を?attr/<テーマ属性値>で記述する。

また、UI部品に影をつける場合、android:elevation属性の値を調整する。

サンプルコード

activity_main.xml
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout ...>
    <androidx.appcompat.widget.Toolbar
        android:id="@+id/toolbar"
        android:layout_width="match_parent"
        android:layout_height="?attr/actionBarSize"
        android:background="?attr/colorPrimary"
        android:elevation="10dp"/>
    ...
</LinearLayout>

ツールバーの定義

レイアウトファイルで定義したツールバーをアクティビティに表示する場合は、
AppCompatActivityクラスのsetSupportActionBar()メソッドを用いる。

また、ロゴや文字列に関する情報はレイアウトではないため、アクティビティクラスで定義する必要がある。

定義

AppCompatActivity.setSupportActionBar(
    @Nullable toolbar: Toolbar?
): Unit
// パラメータ
// toolbar: アクションバーとして設定するToolbarオブジェクト

サンプルコード

MainActivity.kt
override fun onCreate(savedInstanceState: Bundle?) {
    super.onCreate(savedInstanceState)
    setContentView(R.layout.activity_main)

    // Toolbar
    val toolbar = findViewById<Toolbar>(R.id.toolbar)

    // ロゴの表示

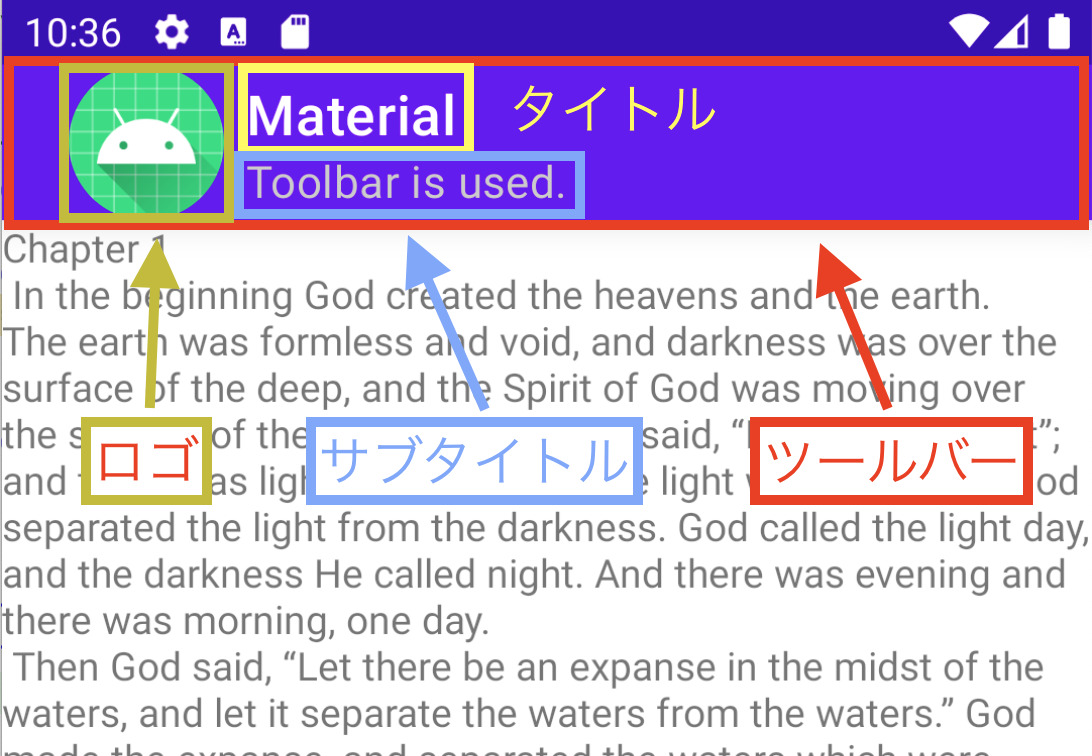

    toolbar.setLogo(R.mipmap.ic_launcher)

    // タイトルの文字列
    toolbar.setTitle(R.string.toolbar_title)

    // タイトルの文字色
    toolbar.setTitleTextColor(Color.WHITE)

    // サブタイトルの文字列
    toolbar.setSubtitle(R.string.toolbar_subtitle)

    // サブタイトルの文字色
    toolbar.setSubtitleTextColor(Color.LTGRAY)

    // ツールバーをアクションバーとして指定
    setSupportActionBar(toolbar)
}

スクロールと連動するツールバーの実装

画面のスクロールに応じて見え隠れするツールバーを実装する手順は、以下の通り。

  1. スクロール部分・連動部分の両方を<CoordinatorLayout>タグで囲う
  2. スクロールに連動して見え隠れするUI部品を<AppBarLayout>タグで囲い、
    UI部品のタグにapp:layout_scrollFrags属性を記述
  3. スクロール部分を<NestedScrollView>タグで囲う
  4. アクティビティクラスでのツールバーの定義(上記サンプルコードと同じ)

スクロール部分・連動部分全体の記述

スクロール部分・スクロールに連動して動く連動部分の両方を<CoordinatorLayout>タグで囲うことで、
UI部品同士を連動させながらz方向に重ねることができる。

CoordinatorLayout

UI部品同士を連動させながらz方向に重ねるレイアウト部品。
ただし、スクロール部分のUI部品はNestedScrollingChildインタフェースを実装したビューである必要がある。

FrameLayoutとCoordinatorLayout

参考: 研修1日目(レイアウト部品)
参考: FrameLayoutとCoordinatorLayout
UI部品同士をz方向に重ねられるレイアウト部品であるFrameLayoutとCoordinatorLayoutの違いは、以下の通り。

レイアウト部品 UI部品を束ねる方向 UI部品間の連動
FrameLayout z方向 x
CoordinatorLayout z方向 o

サンプルコード

activity_main.xml
<?xml version="1.0" encoding="utf-8"?>
<!-- CoordinatorLayout -->
<androidx.coordinatorlayout.widget.CoordinatorLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <!-- 連動部分 -->

    <!-- スクロール部分 -->

</androidx.coordinatorlayout.widget.CoordinatorLayout>

連動部分の記述

連動部分を<AppBarLayout>タグで囲うことで、子ビューに対してスクロールに連動する動きを付与することができる。

<AppBarLayout>タグ内の子ビューでapp:layout_scrollFlags属性を設定することで、
属性値に応じたモーションを付与することができる。

ここで、app:layout_scrollFlags属性の属性値は、scroll|<スクロールモード>で表される。

AppBarLayout

子ビューに対してスクロールに連動する動きを付与することができるレイアウト部品。

app:layout_scrollFlags属性の属性値(=スクロールモード)

スクロールによってツールバーが縮小されるenterAlwaysCollapsedモードとexitUntilCollapsedモードについては、
連動部分を、後述する<CollapsingToolbarLayout>タグで囲い、
<CollapsingToolbarLayout>タグにapp:layout_scrollFlags属性を付与し、
連動部分にapp:layout_collapseMode属性を記述する必要がある。

モード 下スクロール時の挙動 上スクロール時の挙動 ツールバーのサイズ
enterAlways 消失 出現 不変
enterAlwaysCollapsed 消失 上端到達時のみ出現 変動
exitUntilCollapsed 一部出現 上端到達時のみ完全に出現 変動

サンプルコード

activity_main.xml
<!-- AppBarLayout -->
<com.google.android.material.appbar.AppBarLayout
    ...
    android:elevation="10dp">

    <!-- Toolbar -->
    <androidx.appcompat.widget.Toolbar
        ...
        app:layout_scrollFlags="scroll|enterAlways"
        .../>

</com.google.android.material.appbar.AppBarLayout>

スクロール部分の記述

「CoordinatorLayoutと連携するScrollView」にあたる、
NestedScrollingChildインタフェースを実装したNestedScrollViewを用いてスクロール部分を記述する。

ここで、NestedScrollViewをCoordinatorLayoutと連携させるためには、
NestedScrollViewのapp:layout_behavior属性に対して、
xmlns:app="http://schemas.android.com/apk/res-auto"が提供する
appbar_scrolling_view_behaviorタグの属性値を付与する必要がある。

サンプルコード

activity_main.xml
<?xml version="1.0" encoding="utf-8"?>
<androidx.coordinatorlayout.widget.CoordinatorLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    ...>

    <!-- 連動部分 -->

    <!-- スクロール部分 -->
    <androidx.core.widget.NestedScrollView
        ...
        app:layout_behavior="@string/appbar_scrolling_view_behavior">

        <TextView .../>

    </androidx.core.widget.NestedScrollView>

</androidx.coordinatorlayout.widget.CoordinatorLayout>

まとめ

activity_main.xml
<!-- CoordinatorLayoutでスクロール部分・連動部分を囲う -->
<CoordinatorLayout>

    <!-- 連動部分 -->
    <!-- 連動部分はAppBarLayoutで囲う -->
    <AppBarLayout
        ...
        android:elevation="4dp">

        <Toolbar
            ...
            app:layout_scrollFlags="scroll|enterAlways"
        .../>

    </AppBarLayout>

    <!-- スクロール部分 -->
    <!-- スクロール部分はNestedScrollViewで囲う -->
    <NestedScrollView
        ...
        app:layout_behavior="@string/appbar_scrolling_view_behavior">

        <!-- スクロールするビュー -->

    </NestedScrollView>

</CoordinatorLayout>

enterAlwaysCollapsed/exitUntilCollapsedモードで動作するツールバーの実装

ツールバーをenterAlwaysCollapsed・exitUntilCollapseモードで動作させる場合、
レイアウトファイルに、ツールバーのサイズを変動させる<CollapsingToolbarLayout>タグを記述する必要がある。

  1. スクロール部分・連動部分の両方を<CoordinatorLayout>タグで囲う
  2. スクロールに連動してサイズを変えながら見え隠れするUI部品を<CollapsingToolbarLayout>タグで囲い、
    <CollapsingToolbarLayout>タグにapp:layout_scrollFrags属性を、
    UI部品のタグにapp:layout_collapseMode属性を記述
  3. <CollapsingToolbarLayout>タグを<AppBarLayout>タグで囲い、
    <AppBarLayout>タグでツールバーのサイズ初期値`を定義
  4. アクティビティクラスでのツールバーの定義(上記サンプルコードとは異なる)
  5. スクロール部分を<NestedScrollView>タグで囲う

連動部分の記述

スクロールによってツールバーが縮小されるenterAlwaysCollapsedモードとexitUntilCollapsedモードについては、
連動部分を、ツールバーのサイズを変動させる<CollapsingToolbarLayout>タグで囲い、
<CollapsingToolbarLayout>タグにapp:layout_scrollFlags属性を付与する必要がある。

また、子ビューに対してスクロールに連動する動きを付与する<AppBarLayout>タグで<CollapsingToolbarLayout>を囲い、
<AppBarLayout>タグでツールバーの初期状態のサイズを指定する必要がある。

なお、exitUntilCollapsedモードについては、サイズの縮小下限を指定するために、
<Toolbar>タグにapp:layout_collapseMode属性を記述する必要がある。

CollapsingToolbarLayout

スクロールに連動してツールバーのサイズを変更できるレイアウト部品。

app:layout_collapseMode属性の属性値(=折りたたみモード)

属性値 縮小時の表示コンテンツ 縮小中のヘッダーの挙動
pin 全て表示 そのまま上方向へ移動
parallax タイトルのみ表示 視差方式で上方向へ移動
none タイトルのみ表示 そのまま上方向へ移動

サンプルコード

activity_main.xml
<?xml version="1.0" encoding="utf-8"?>
<androidx.coordinatorlayout.widget.CoordinatorLayout ...>

    <!-- 連動部分 -->
    <!-- 連動部分はAppBarLayoutで囲い、サイズの初期値を記述する -->
    <com.google.android.material.appbar.AppBarLayout
        ...
        android:layout_height="180dp"
        android:elevation="10dp">

        <!-- 連動するビューはCollapsingToolbarLayoutで囲う -->
        <com.google.android.material.appbar.CollapsingToolbarLayout
            ...
            app:layout_scrollFlags="scroll|enterAlwaysCollapsed">

            <!-- 連動するビュー -->
            <androidx.appcompat.widget.Toolbar
                ...
                app:layout_collapseMode="pin"/>

        </com.google.android.material.appbar.CollapsingToolbarLayout>

    </com.google.android.material.appbar.AppBarLayout>

    <!-- スクロール部分 -->

</androidx.coordinatorlayout.widget.CoordinatorLayout>

ツールバーの定義

ツールバーに表示されるコンテンツを保持するオブジェクトは、コンテンツによって以下のように異なる。

コンテンツ 保持オブジェクト
ロゴ Toolbar
タイトル文字列 Toolbar
および
CollapsingToolbarLayout
タイトル文字色 CollapsingToolbarLayout

このため、ツールバーを定義する際はロゴとタイトルで分離して定義する必要がある。

タイトル文字列はCollapsingToolbarLayoutのtitleプロパティ、
タイトル文字色はCollapsingToolbarLayoutのsetExpandedTitleColor()・setCollapsedTitleTextColor()メソッドで定義する。

setExpandedTitleColor()メソッドは通常時のタイトル文字色、
setCollapsedTitleTextColor()メソッドは縮小時のタイトル文字色を設定する。

サンプルコード

MainActivity.kt
// Toolbar
val toolbar = findViewById<Toolbar>(R.id.toolbar)

// ロゴの表示
toolbar.setLogo(R.mipmap.ic_launcher)

// ツールバーをアクションバーとして指定
setSupportActionBar(toolbar)

// CollapsingToolbarLayout
val toolbarLayout = findViewById<CollapsingToolbarLayout>(R.id.toolbarLayout)

// タイトルの文字列
toolbarLayout.title = getString(R.string.toolbar_title)

// 通常サイズ時のタイトルの文字色
toolbarLayout.setExpandedTitleColor(Color.WHITE)

// 縮小サイズ時のタイトルの文字色
toolbarLayout.setCollapsedTitleTextColor(Color.LTGRAY)

FABの実装

FABは、レイアウトファイルの<CoordinatorLayout>タグ配下に<FloatingActionButton>タグを記述することで実装することができる。

FABを重ねて表示するUI部品をapp:layout_anchor属性で指定し、
UI部品内でのFABの表示位置をapp:layout_anchorGravity属性で指定する。

また、FABのアイコンはapp:srcCompat属性で指定できる。

FAB(Floating Action Button)

UI部品に重なり、浮いているように表示されるボタン。


app:layout_anchorGravity属性の属性値
top/start top/center_horizontal top/end
center_vertical/start center center_vertical/end
bottom/start bottom/center_horizontal bottom/end

サンプルコード

activity_main.xml
<?xml version="1.0" encoding="utf-8"?>
<androidx.coordinatorlayout.widget.CoordinatorLayout ...>
    <!-- FABを重ねるUI部品 -->

    <!-- FAB -->
    <com.google.android.material.floatingactionbutton.FloatingActionButton
        android:id="@+id/fabEmail"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_margin="20dp"
        app:layout_anchor="@id/appbar"
        app:layout_anchorGravity="bottom|end"
        app:srcCompat="@android:drawable/ic_dialog_email"
    />

</androidx.coordinatorlayout.widget.CoordinatorLayout>

Scrolling Activity

スクロールを実装したアクティビティを作成できるプロジェクトテンプレート。
