Simulink/Embedded Coder のビルドプロセスをカスタマイズする (#４)

Posted at

はじめに...

第４回は、前回繰り越した model.rtw とテンプレート Makefile についてです。

テンプレート Makefile のセクションで、片仮名の「メイクファイル」と英字の「Makefile」を区別して使っています。この使い分けは本記事独自のものなので、定義をここに記します。

  • makefile
    make ユーティリティを -f オプションなしで実行する際のメイクファイル
  • ターゲット Makefile
    テンプレート Makefile から生成される、make ユーティリティに -f オプションで渡すメイクファイル
  • テンプレート Makefile
    後述
  • メイクファイル
    これらの総称

model.rtw

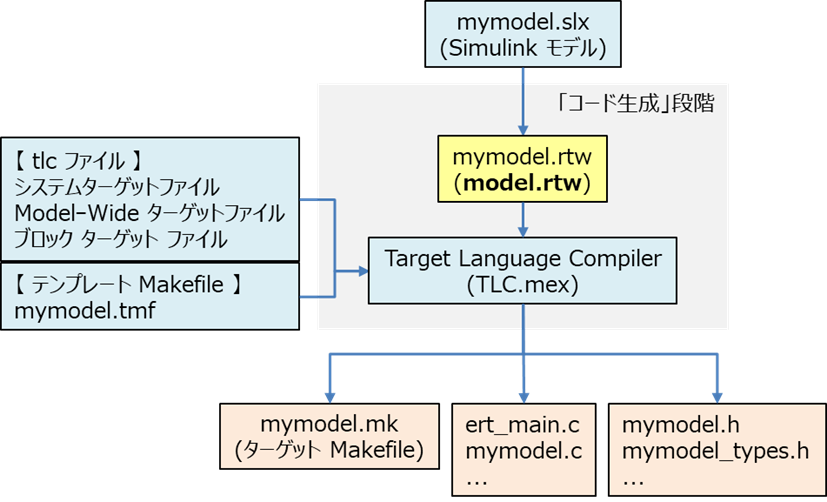

Simulink モデルのブロックやコンフィギュレーション パラメータ等の情報が書かれている「コード生成」段階で作られるファイルです。このファイルの情報が tlc ファイルやテンプレート Makefile へ展開されて、ソースファイルやターゲット Makefile といった成果ファイル (次図の淡い赤色) が出来上がります。

model.rtw は、階層構造を持つ JSON のような書式で記述されたデータファイルです。ただ、使われている用語やデータアクセス方法など、異なるところもありますので、MATLAB ドキュメンテーション 「model.rtw ファイルとスコープ」に目を通されることをお勧めします。

ファイルは、ビルドフォルダ ―モデル名が「mymodel」の場合、ここでは「mymodel_mytarget_ert」― 内に作られますが、デフォルト動作ではビルドプロセス終了時に消されてしまいます。ファイルを残すには、コンフィギュレーションパラメータ ウィンドウ [コード生成] ペイン ⇨ [詳細設定パラメータ] ⇨ [.rtw ファイルを残す] パラメータにチェックを付けます。

rtw ファイルを残す

次は model.rtw の冒頭です。

mymodel.rtw
CompiledModel {
  Name			  "mymodel"
  OrigName		  "mymodel"
  PrmModelName		  SLDataModelName(mymodel)
  IsPreCodeGenPhase	  0
  ModelReferenceTargetType "NONE"
  ...

先頭行の「CompiledModel」が、第３回の「mytarget_file_process.tlc (３)」や「mytarget_srmain.tlc (２)」に出てきたそれです。

mytarget_file_process.tlc (３)
%assign SAMPLETIME = CompiledModel.FundamentalStepSize
mytarget_srmain.tlc (２)
%assign intType = LibGetDataTypeNameFromId(::CompiledModel.tSS_INTEGER)
%assign uint8Type = LibGetDataTypeNameFromId(::CompiledModel.tSS_UINT8)

ここで、FundamentalStepSize は CompiledModel 内にレコード 実存しますが、tSS_INTEGER や tSS_UINT8 は見当たりません。これらは内部処理で用いられる列挙値のようなもので、model_reduced.rtw に載っています。

mymodel_reduced.rtw
CompiledModel {
  ...
  tSS_UINT8       3
  ...
  tSS_INTEGER     10
  ...

LibGetDataTypeNameFromId() は、この列挙値に割り当てられた数値を頼りに、model.rtw ファイルの CompiledModel.CGTypes.CGType[n].Name(※) レコードの値を取得して返します。ここで「n」は列挙値に割り当てられた数値です。

mymodel.rtw (実際のファイルにコメントはありません)
CompiledModel {
  …
  CGTypes {
  ...
    CGType {        /* CGType[3] */
      Name		      "uint8_T"
      SLTypeIdx		      3
    }
	...
    CGType {        /* CGType[10] */
      Name		      "int_T"
      SLTypeIdx		      10
    }
}

結果、intType に「int_T」が、uint8Type に「uint8_T」が設定されます。

(※) ドット記法については、MATLAB ドキュメンテーション「model.rtw ファイルとスコープ」を参照。

テンプレート Makefile (mytarget.tmf)

テンプレート Makefile は、ターゲット Makefile を生成するためのテンプレートファイルで、生成は「コード生成」段階で行われます。
ターゲット Makefile のファイル名は「モデル名.mk」となります。

「テンプレート Makefile」にもテンプレートが用意されており、その場所は [matlabroot]￥toolbox￥coder￥compile￥tmf フォルダです。ert ベースのそれは幾つかあり (次図の色付き) 、カスタム ラピッドプロトタイピング環境の外部開発ツールに合わせてファイルを選びます。

テンプレート Makefile

用意されているテンプレートはネイティブ開発環境向けで、クロス開発環境向けへの手直しはほぼ全修正です。

Arduino IDE のそれは UNIX ベースですから、ここでは「ert_UNIX.tmf」のコピーを Target フォルダ (mytarget￥mytarget) へ「mytarget.tmf」というファイル名で保存して編集します。

テンプレート Makefile の中身は、メイクファイルそのものですが、所々に Coder 固有の「トークン」が使われています。「トークン」は |>○○○<| という形をしており、これが具体的な文字列に置き換えられて、ターゲット Makefile となります。詳細は MATLAB ドキュメンテーション 「テンプレート makefile のカスタマイズ」 をご覧ください。

mytarget.tmf (１)：Macros read by make_rtw

mytarget.tmf -- Part１--
##################################################
#       mytarget.tmf
#
#  Template File : ert_unix.tmf
#  Copyright 1994-2022 The MathWorks, Inc.
#
##### Macros read by make_rtw ####################

MAKECMD          = "|>MATLAB_BIN<|/|>ARCH<|/gmake"
HOST             = PC
BUILD            = yes
SYS_TARGET_FILE  = mytarget.tlc

次はこのパートのターゲット Makefile 展開例です。

【 展開例 】-- Part１--
MAKECMD          = "C:/Program Files/MATLAB/R2024b/bin/win64/gmake"
HOST             = PC
BUILD            = yes
SYS_TARGET_FILE  = mytarget.tlc
  • MAKECMD
    make ユーティリティのパスを指定します。ここでは MATLAB に備わっている gmake を使用しました。当 MATALB インストール環境では、 |>MATLAB_BIN<| の展開フォルダ名に空白文字を含むため、二重引用符で囲っています。
  • HOST
    MATLAB がインストールされている PC のプラットフォームを指定します。
  • BUILD
    ビルドの有無を指定します。有効な値は「yes」「no」です。
  • SYS_TARGET_FILE
    システムターゲットファイルを指定します。ここでは「mytarget.tlc」です。

mytarget.tmf (２)：Tokens expanded by make_rtw

mytarget.tmf -- Part２--
##### Tokens expanded by make_rtw ####################
#
MODEL                     = |>MODEL_NAME<|
MODULES                   = |>MODEL_MODULES<|
PRODUCT                   = |>PRODUCT<|
MAKEFILE                  = |>MAKEFILE_NAME<|
MATLAB_ROOT               = |>MATLAB_ROOT<|
ALT_MATLAB_ROOT           = |>ALT_MATLAB_ROOT<|
START_DIR                 = |>START_DIR<|
S_FUNCTIONS_LIB           = |>S_FUNCTIONS_LIB<|
NUMST                     = |>NUMST<|
NCSTATES                  = |>NCSTATES<|
COMPUTER                  = |>COMPUTER<|
BUILDARGS                 = |>BUILDARGS<|
MULTITASKING              = |>MULTITASKING<|
INTEGER_CODE              = |>INTEGER_CODE<|
MAT_FILE                  = |>MAT_FILE<|
ALLOCATIONFCN             = |>GENERATE_ALLOC_FCN<|
ONESTEPFCN                = |>COMBINE_OUTPUT_UPDATE_FCNS<|
TERMFCN                   = |>INCLUDE_MDL_TERMINATE_FCN<|
ENABLE_SLEXEC_SSBRIDGE    = |>ENABLE_SLEXEC_SSBRIDGE<|
MULTI_INSTANCE_CODE       = |>MULTI_INSTANCE_CODE<|
CLASSIC_INTERFACE         = |>CLASSIC_INTERFACE<|
MODELREFS                 = |>MODELREFS<|
GEN_SAMPLE_MAIN           = |>GEN_SAMPLE_MAIN<|
TARGET_LANG_EXT           = |>TARGET_LANG_EXT<|
SHRLIBTARGET              = |>SHRLIBTARGET<|
MAKEFILEBUILDER_TGT       = |>MAKEFILEBUILDER_TGT<|
STANDALONE_SUPPRESS_EXE   = |>STANDALONE_SUPPRESS_EXE<|
OPTIMIZATION_FLAGS        = |>OPTIMIZATION_FLAGS<|
ADDITIONAL_LDFLAGS        = |>ADDITIONAL_LDFLAGS<|
INTERLEAVED_COMPLEX_FLAGS = |>INTERLEAVED_COMPLEX_FLAGS<|
DEFINES_CUSTOM            = |>DEFINES_CUSTOM<|
DEFINES_OTHER             = |>DEFINES_OTHER<|
COMPILE_FLAGS_OTHER       = |>COMPILE_FLAGS_OTHER<|
SYSTEM_LIBS               = |>SYSTEM_LIBS<|
MODEL_HAS_DYNAMICALLY_LOADED_SFCNS = |>MODEL_HAS_DYNAMICALLY_LOADED_SFCNS<|
【 展開例 】-- Part２--
MODEL                     = mymodel
MODULES                   = mymodel_data.c
PRODUCT                   = mymodel.exe
MAKEFILE                  = mymodel.mk
MATLAB_ROOT               = C:\Program Files\MATLAB\R2024b
ALT_MATLAB_ROOT           = C:\PROGRA~1\MATLAB\R2024b
START_DIR                 = Z:\qiita\model
S_FUNCTIONS_LIB           =
NUMST                     = 1
NCSTATES                  = 0
COMPUTER                  = PCWIN64
BUILDARGS                 =  GENERATE_ERT_S_FUNCTION=0 GENERATE_ASAP2=0 EXT_MODE=0 EXTMODE_STATIC_ALLOC=0 EXTMODE_STATIC_ALLOC_SIZE=1000000 EXTMODE_TRANSPORT=0 TMW_EXTMODE_TESTING=0 DOWNLOAD_TO_ARDUINO=0 OPTS="-DTID01EQ=0"
MULTITASKING              = 0
INTEGER_CODE              = 1
MAT_FILE                  = 0
ALLOCATIONFCN             = 0
ONESTEPFCN                = 1
TERMFCN                   = 1
ENABLE_SLEXEC_SSBRIDGE    = 0
MULTI_INSTANCE_CODE       = 0
CLASSIC_INTERFACE         = 0
MODELREFS                 =
GEN_SAMPLE_MAIN           = 1
TARGET_LANG_EXT           = c
SHRLIBTARGET              = 0
MAKEFILEBUILDER_TGT       = 0
STANDALONE_SUPPRESS_EXE   = 0
OPTIMIZATION_FLAGS        =
ADDITIONAL_LDFLAGS        =
INTERLEAVED_COMPLEX_FLAGS = -R2018a
DEFINES_CUSTOM            =
DEFINES_OTHER             = -DHAVESTDIO
COMPILE_FLAGS_OTHER       =
SYSTEM_LIBS               =
MODEL_HAS_DYNAMICALLY_LOADED_SFCNS = 0

テンプレート (ert_UNIX.tmf) の流用です。各トークンの説明は次をご覧ください。
MATLAB ドキュメンテーション 「テンプレート makefile とトークン」
⇨ 表 [make_rtw によって展開されるテンプレート makefile トークン]
⇨ カテゴリ [一般的な目的]
(※) 表に載っていないトークンも幾つか在ります。

mytarget.tmf (３)：Model and reference models

mytarget.tmf -- Part３--
##### Model and reference models ####################
MODELLIB                  = |>MODELLIB<|
MODELREF_LINK_LIBS        = |>MODELREF_LINK_LIBS<|
RELATIVE_PATH_TO_ANCHOR   = |>RELATIVE_PATH_TO_ANCHOR<|
MODELREF_TARGET_TYPE      = |>MODELREF_TARGET_TYPE<|

ifneq ($(MATLAB_ROOT),$(ALT_MATLAB_ROOT))
MATLAB_ROOT := $(ALT_MATLAB_ROOT)
endif
【 展開例 】-- Part３--
MODELLIB                  =
MODELREF_LINK_LIBS        =
RELATIVE_PATH_TO_ANCHOR   = ..
MODELREF_TARGET_TYPE      = NONE

ifneq ($(MATLAB_ROOT),$(ALT_MATLAB_ROOT))
MATLAB_ROOT := $(ALT_MATLAB_ROOT)
endif

ここもテンプレート (ert_UNIX.tmf) の流用です。各トークンの説明は次をご覧ください。
MATLAB ドキュメンテーション 「テンプレート makefile とトークン」
⇨ 表 [make_rtw によって展開されるテンプレート makefile トークン]
⇨ カテゴリ [モデル参照のサポート]

mytarget.tmf (４)：Tool Specifications

mytarget.tmf -- Part４--
##### Tool Specifications ####################
include z:/qiita/mytarget/arduino_ide/dev_tools.mk

第１回 ラピッドプロトタイピング環境用フォルダ「DevTool フォルダ」で述べた、クロス開発環境ツール固有の設定を記述したメイクファイルをインクルードします。
この先のコードブロックで目にする「ARDUINO_○○○」というメイクファイル変数は、この dev_tools.mk で記述しています。内容は下方の dev_tools.mk をご覧ください。

このパートは、テンプレート Makefile とターゲット Makefile で違いがないため、展開例を省略します。

mytarget.tmf (５)：Include Path

mytarget.tmf -- Part５--
##### Include Path ####################
INCLUDES = -I. \
           -I$(RELATIVE_PATH_TO_ANCHOR) \|>START_EXPAND_INCLUDES<|
           -I$(subst \,/,|>EXPAND_DIR_NAME<|) \|>END_EXPAND_INCLUDES<|
           $(addprefix -I,$(ARDUINO_INCDIRS)) \
           $(addprefix -I,$(USER_INCDIRS))
【 展開例 】-- Part５--
INCLUDES = -I. \
           -I$(RELATIVE_PATH_TO_ANCHOR) \
           -I$(subst \,/,$(START_DIR)) \
           -I$(subst \,/,$(START_DIR)\mymodel_mytarget_ert) \
           -I$(subst \,/,$(MATLAB_ROOT)\extern\include) \
           -I$(subst \,/,$(MATLAB_ROOT)\simulink\include) \
           -I$(subst \,/,$(MATLAB_ROOT)\rtw\c\src) \
           -I$(subst \,/,$(MATLAB_ROOT)\rtw\c\src\ext_mode\common) \
           -I$(subst \,/,$(MATLAB_ROOT)\rtw\c\ert) \
           $(addprefix -I,$(ARDUINO_INCDIRS))

トークンが複数の要素へ展開される構文です。|>START_EXPAND_INCLUDES<| と |>END_EXPAND_INCLUDES<| で囲んだ箇所が繰り返されます。この「囲んだ箇所」には改行文字も入っています。この例の繰り返しは、

⏎           -I$(subst \,/,|>EXPAND_DIR_NAME<|) \

です。

「START_DIR」は、ビルドする Simulink モデルの置かれたフォルダを指し、「Tokens expanded by make_rtw」でトークン拡張が行われます。

この構文で利用できる他のトークンは次をご覧ください。
MATLAB ドキュメンテーション 「テンプレート makefile とトークン」
⇨ 表 [make_rtw によって展開されるテンプレート makefile トークン]
⇨ カテゴリ [S-Function とビルド情報のサポート]

mytarget.tmf (６)：Flags

このパートは、テンプレート Makefile とターゲット Makefile で違いがないため、展開例を省略します。

mytarget.tmf -- Part６ --
##### Flags ####################
CFLAGS   = $(DEBUG) $(OPTIM) $(C_WARN) $(C_OPTS) $(ARDUINO_DEVTYPE) $(DEFINES) $(INCLUDES)
CXXFLAGS = $(DEBUG) $(OPTIM) $(CXXWARN) $(CXXOPTS) $(ARDUINO_DEVTYPE) $(DEFINES) $(INCLUDES)

### DEBUG
USER_DEBUG =
ifneq ($(USER_DEBUG),)
    DEBUG := $(USER_DEBUG)
else
    DEBUG := $(ARDUINO_DEBUG)
endif

### 最適化
USER_OPTIM =
ifneq ($(OPTIMIZATION_FLAGS),)
    OPTIM := $(OPTIMIZATION_FLAGS)
else
ifneq ($(USER_OPTIM),)
    OPTIM := $(USER_OPTIM)
else
    OPTIM := $(ARDUINO_OPTIM)
endif
endif

### WARNING
C_WARN  = $(ARDUINO_C_WARN)
CXXWARN = $(ARDUINO_CXXWARN)

### OTHERS
C_OPTS  = $(ARDUINO_C_OPTS) $(OPTS)
CXXOPTS = $(ARDUINO_CXXOPTS) $(OPTS)

### DEFINES
DEFINES         = $(DEFINES_REQUIRE) $(ARDUINO_C_DEFS)
DEFINES_REQUIRE = -DMODEL=$(MODEL) \
                  -DNUMST=$(NUMST) \
                  -DNCSTATES=$(NCSTATES) \
                  -DMAT_FILE=$(MAT_FILE) \
                  -DINTEGER_CODE=$(INTEGER_CODE) \
                  -DONESTEPFCN=$(ONESTEPFCN) \
                  -DTERMFCN=$(TERMFCN) \
                  -DMULTI_INSTANCE_CODE=$(MULTI_INSTANCE_CODE) \
                  -DCLASSIC_INTERFACE=$(CLASSIC_INTERFACE) \
                  -DALLOCATIONFCN=$(ALLOCATIONFCN)

###  LDFLAGS, OBJCOPY_FLAGS, OBJDUMP_FLAGS
ifeq ($(INTEGER_CODE),0)
PRINT_LIB := $(PRINT_LIB_FLOAT)
else
#PRINT_LIB  := $(PRINT_LIB_MIN)
PRINT_LIB :=
endif
LDFLAGS        = $(ARDUINO_OPTIM) $(ARDUINO_DEVTYPE) $(ARDUINO_LDFLAGS) $(PRINT_LIB)
OBJCOPY_FLAGS  = $(ARDUINO_OBJCOPY_FLAGS)
OBJDUMP_FLAGS  = $(ARDUINO_OBJDUMP_FLAGS)

mytarget.tmf (７)：Additional Libraries

mytarget.tmf -- Part７ --
##### Additional Libraries ####################
LIBS = $(S_FUNCTIONS_LIB)

展開例省略します。

mytarget.tmf (８)：Source Files

mytarget.tmf -- Part８ --
##### Source Files ####################
MODEL_OBJS  = $(addsuffix .o, $(basename $(MODEL_SRCS)))
MODEL_SRCS  = ert_main.c \
              $(MODEL).$(TARGET_LANG_EXT) \
              $(MODULES)

VPATH   := . \
           $(RELATIVE_PATH_TO_ANCHOR) \|>START_EXPAND_RULES<|
           $(subst \,/,|>EXPAND_DIR_NAME<|) \|>END_EXPAND_RULES<|
           $(ARDUINO_SRCDIRS)
【 展開例 】-- Part８ --
MODEL_OBJS  = $(addsuffix .o, $(basename $(MODEL_SRCS)))
MODEL_SRCS  = ert_main.c \
              $(MODEL).$(TARGET_LANG_EXT) \
              $(MODULES)

VPATH   := . \
           $(RELATIVE_PATH_TO_ANCHOR) \
           $(subst \,/,Z:\qiita\mytarget\blocks) \
           $(subst \,/,$(MATLAB_ROOT)\rtw\c\src) \
           $(subst \,/,$(MATLAB_ROOT)\simulink\src) \
           $(subst \,/,$(MATLAB_ROOT)\toolbox\simulink\blocks\src) \
           $(ARDUINO_SRCDIRS)

複数要素展開パターンのトークンです。展開規則は「mytarget.tmf (５)」をご覧ください。

mytarget.tmf (９)：Rules

mytarget.tmf -- Part９ --
##### Rules ####################
PRODUCT       := $(MODEL).hex
ARTIFACT      := $(MODEL).elf
LOCAL_MODULE  := arduino.a

.PHONY : all
all : $(PRODUCT)
	@echo.&echo ### Created $< successfully (or it was already up to date)

$(PRODUCT): $(ARTIFACT)
	@echo.&echo ### Creating $@
	$(OBJCOPY) $(OBJCOPY_FLAGS) $< $@
	@echo ### Created $@ ###
	@echo.&echo ### Project size
	@$(SIZE) $<
	@$(SIZE) $< > code_size_$(TARGET_LANG_EXT).txt
	@$(OBJDUMP) $(OBJDUMP_FLAGS) $< > disassembly.txt

$(ARTIFACT): $(MODEL_OBJS) $(LOCAL_MODULE) $(LIBS) $(MODELREF_LINK_LIBS)
	@echo.&echo ### Creating $@
	$(LD) -o $@ $(LDFLAGS) $^
	@echo ### Created $@ ###

展開例省略します。

「@echo.&echo ### Creating $@」は、メッセージ「### Creating ○○○」の上に空行を挿入する、コマンドプロンプト限定のステートメントです。ビルド情報を MATLAB コマンドウィンドウで表示させると次のようになります。

MATLAB コマンドウィンドウに表示されたビルド情報

mytarget.tmf (10)：Support for building modules

mytarget.tmf (10)
##### Support for building modules ####################
%.o : %.c
	@echo.&echo Compiling: $<
	$(CC) -c -o $@ $(CFLAGS) $<

%.o : %.cpp
	@echo.&echo Compiling: $<
	$(CXX) -c -o $@ $(CXXFLAGS) $<

展開例省略します。

mytarget.tmf (11)：Libraries

mytarget.tmf -- Part 11 --
##### Libraries ####################
ARFLAGS = $(ARDUINO_ARFLAGS)
$(LOCAL_MODULE) : $(MAKEFILE) rtw_proj.tmw $(ARDUINO_OBJS)
	@echo.&echo ### Creating $@
	$(AR) $(ARFLAGS) $@ $(ARDUINO_OBJS)
	@echo ### Created $@ ###

展開例省略します。

二回目以降のビルド時間を短縮するため、Arduino 関連のオブジェクトファイルをアーカイブしています。

mytarget.tmf (12)：Dependencies

mytarget.tmf -- Part 12 --
##### Dependencies ####################
$(MODEL_OBJS) : $(MAKEFILE) rtw_proj.tmw

展開例省略します。

dev_tool.mk

何の変哲もないメイクファイルです。コードの掲載に留めます。

dev_tool.mk
####################################################################
MCU             := atmega328p
F_CPU           := 16000000
VARIANT         := standard
ARDUINO_ROOT    := c:/ArduinoIDE/arduino-1.8.19
ARDUINO_VER     := 106
####################################################################
CC               = $(avr_bin)/avr-gcc
CXX              = $(avr_bin)/avr-g++
LD               = $(avr_bin)/avr-gcc
AR               = $(avr_bin)/avr-ar
SIZE             = $(avr_bin)/avr-size
OBJCOPY          = $(avr_bin)/avr-objcopy
OBJDUMP          = $(avr_bin)/avr-objdump

ARDUINO_OBJS     = $(addsuffix .o,$(basename $(ARDUINO_SRCS)))
ARDUINO_SRCS     = $(filter-out main.cpp,$(notdir $(avr_srcs)))
ARDUINO_SRCDIRS  = $(src_dirs)
ARDUINO_INCDIRS  = $(inc_dirs)

ARDUINO_DEVTYPE  = -mmcu=$(MCU)
ARDUINO_DEBUG    = -g
ARDUINO_OPTIM    = -Os

ARDUINO_C_WARN   = -Wall -Wstrict-prototypes
ARDUINO_CXXWARN  = -Wall

ARDUINO_C_DEFS   = -DF_CPU=$(F_CPU)UL \
                   -DARDUINO=$(ARDUINO_VER) \
                   -DEXIT_FAILURE=1

ARDUINO_CXXDEFS  = -DF_CPU=$(F_CPU)UL \
                   -DARDUINO=$(ARDUINO_VER)

ARDUINO_C_OPTS   = -std=gnu99 \
                   -ffunction-sections \
                   -fdata-sections \
                   -fpack-struct \
                   -fshort-enums \
                   -funsigned-char

ARDUINO_CXXOPTS  = -ffunction-sections \
                   -fdata-sections \
                   -fpack-struct \
                   -fshort-enums \
                   -funsigned-char

#-------------------------------------------------------------------
ARDUINO_LDFLAGS        = -Wl,--gc-sections,-Map,mapFile.map,--cref
ARDUINO_ARFLAGS        = rcs
ARDUINO_OBJCOPY_FLAGS  = -O ihex -R .eeprom
ARDUINO_OBJDUMP_FLAGS  = -d -S

###  printf() リンカオプション
PRINT_LIB_MIN     = -Wl,-u,vfprintf -lprintf_min
PRINT_LIB_FLOAT   = -Wl,-u,vfprintf -lprintf_flt -lm

####################################################################
avr_bin       := $(ARDUINO_ROOT)/hardware/tools/avr/bin
avr_dir       := $(ARDUINO_ROOT)/hardware/arduino/avr
avr_cores     := $(avr_dir)/cores/arduino
avr_variant   := $(avr_dir)/variants/$(VARIANT)
avr_libs      := $(avr_dir)/libraries/Wire/src \
                 $(avr_dir)/libraries/Wire/src/utility \
                 $(avr_dir)/libraries/SPI/src

avr_srcs     := $(wildcard $(avr_cores)/*.c) \
                $(wildcard $(avr_cores)/*.cpp) \
                $(wildcard $(addsuffix /*.c,$(avr_libs))) \
                $(wildcard $(addsuffix /*.cpp,$(avr_libs)))

src_dirs     := $(subst \,/,$(patsubst %/,%,$(sort $(dir $(avr_srcs)))))
inc_dirs     := $(subst \,/,$(src_dirs) $(avr_variant))

終わりに...

第４回は以上です。トークンは、ご覧いただいて分かるように、用法そのものは理解に難くないですが、モデルの何とどのトークンが関連しているかを、ドキュメンテーションから判断しづらいものもあります。この辺りのことを別の投稿で紹介できたらいいなと思っています。

ここまでに登場したファイルとその格納先フォルダ、ならびにコード生成時のモデルフォルダ内容を下に示して締めくくります。最後までお読みくださり、ありがとうございました。

【カスタムラピッドプロトタイピング環境関連】

【コード生成時のモデルフォルダ】

参考文献

コード生成プロセスの概要

TLC プログラム

AVR GCC Makefile 見本

GNU Make 第3版

1
0
0

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
Sign upLogin
1
0

Delete article

Deleted articles cannot be recovered.

Draft of this article would be also deleted.

Are you sure you want to delete this article?
