概要
YAMAHA RTX1210(RTX1200)の設定例は巷にいくつかあるものの、RTX1100 (IKEv1)での設定例が無かったので、備忘録として残しておく。
目的
Google Cloud Platformととある拠点をVPN接続すること。
VPN接続後、とある拠点からプライベートIPアドレスでGCPのCompute Engineにアクセスしたい。
環境
とある拠点はYAMAHA RTX1100を利用中。
インターネットは固定IP1の契約。

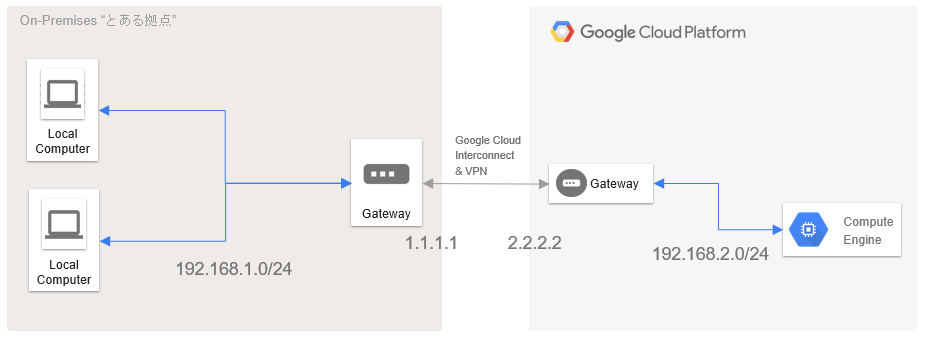

構成図
GCPでのVPN設定
GCP管理コンソールから、「ハイブリッド接続」→「VPN」と辿る。
「VPN設定ウィザード」か「VPN接続を作成」をクリック。

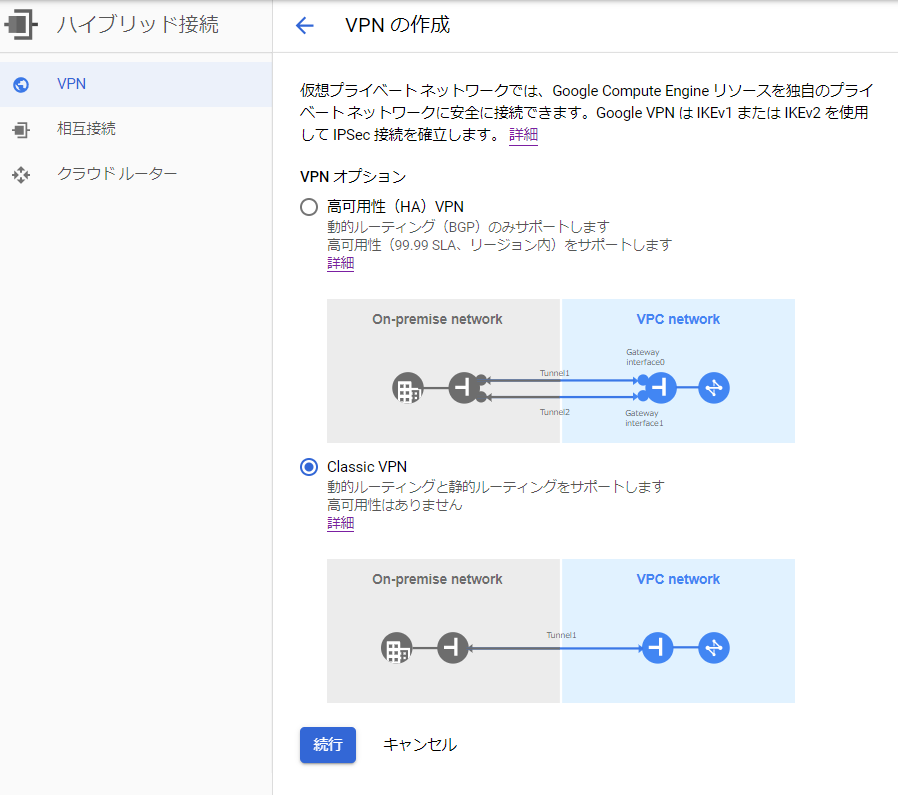

VPN接続の作成
ルータが1台しかなく、トンネル2つ張るメリットもそこまでないため、今回は「Classic VPN」を選択して「続行」を押下。

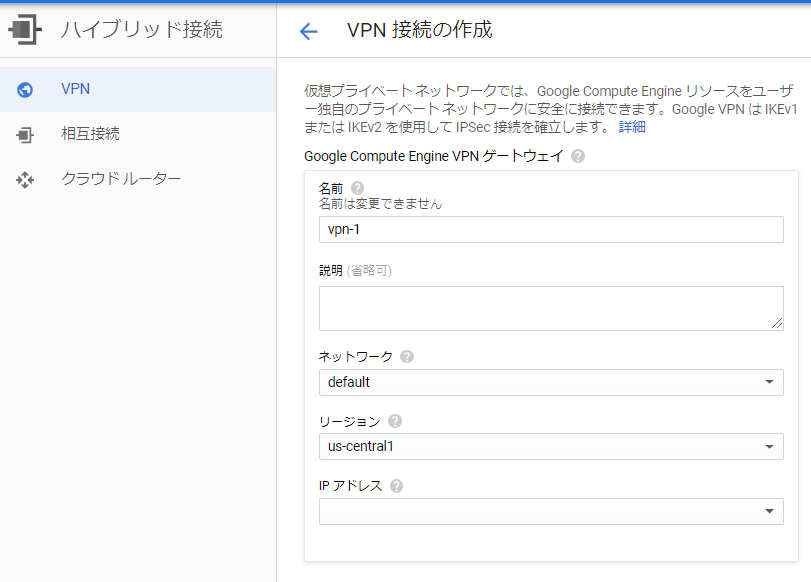

Google Compute Engine VPN ゲートウェイ
- 名前：適当にわかりやすいもの
- ネットワーク：Compute Engineと同じネットワーク
- リージョン：Compute Engineと同じリージョン
- IPアドレス：ここはGCPのVPNのゲートウェイとなるため、新たに静的IPアドレスを取得 (構成図の2.2.2.2)

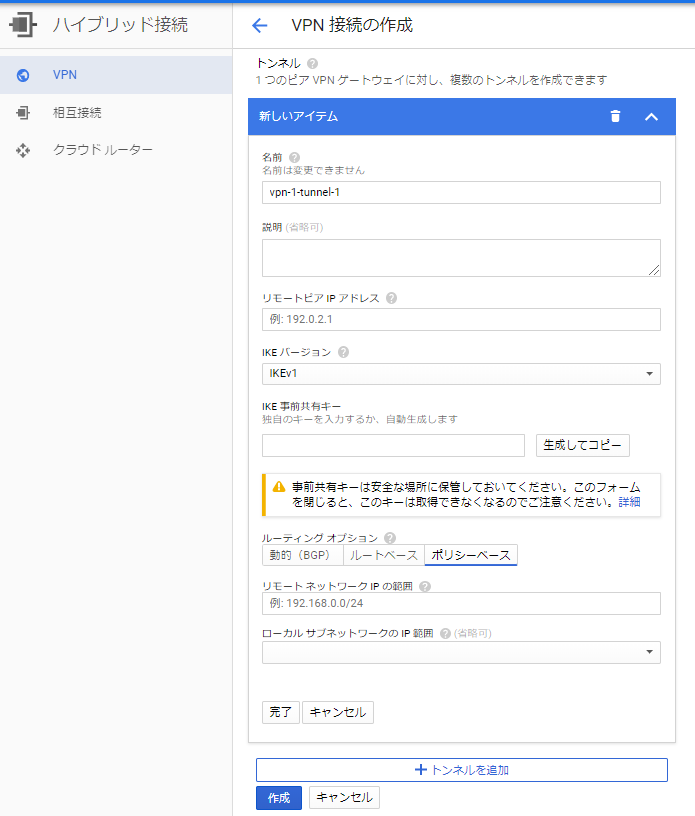

トンネル
- 名前：適当にわかりやすいもの
- リモートピアIPアドレス：RTX1100のグローバルIPアドレス (構成図の1.1.1.1)
- IKEバージョン：RTX1100はバージョン1しか対応していないので、IKEv1を選ぼう
- IKE事前共有鍵：生成してコピー
- ルーティングオプション：ポリシーベース
- リモートネットワーク：RTX1100側のプライベートIPアドレスのNW (構成図の192.168.1.0/24)
- ローカルサブネットワークのIP範囲：GCPのVPCネットワークを選択 (構成図の192.168.2.0/24のNW)
「完了」および「作成」を押下する。
以上でGCPのVPN部分は終了です。
YAMAHA RTX 1100設定
VPN接続部分のみ抜粋。
ルーティング設定
ip route 192.168.2.0/24 gateway tunnel 1
トンネル設定
tunnel select 1
description tunnel To-GCP
ipsec tunnel 10
ipsec sa policy 10 1 esp aes-cbc sha-hmac
ipsec ike always-on 1 on
ipsec ike encryption 1 aes-cbc
ipsec ike group 1 modp1024
ipsec ike hash 1 sha
ipsec ike keepalive log 1 on
ipsec ike keepalive use 1 on icmp-echo 192.168.20.2
ipsec ike local address 1 1.1.1.1
ipsec ike nat-traversal 1 on
ipsec ike pfs 1 on
ipsec ike pre-shared-key 1 text 生成してコピーした事前共有鍵
ipsec ike remote address 1 2.2.2.2
ipsec auto refresh 1 on
ip tunnel tcp mss limit auto
tunnel enable 1
local addressの箇所はRTXのプライベートIPアドレスではなく、グローバルIPアドレスを指定します。
NAT設定
nat descriptor masquerade static 1 1 192.168.1.1 udp 500
nat descriptor masquerade static 1 2 192.168.1.1 esp
参考にさせていただいたサイト
追記
安定しない…
オンプレ側ルータの再起動等のタイミングでVPN切断→再接続の際に異様に時間がかかる現象に見舞われた。
接続しっぱなしであれば、切れたりしないみたいなんだが、う～ん。
以下の情報によるとGCPとYAMAHAのデフォルトのIKEのライフタイムに違いがあるようだ。
おまじないとして以下の設定を追加してみた。
ipsec ike duration ipsec-sa 1 10800
ipsec ike duration isakmp-sa 1 36000
が効果の程は不明。
また、以下の情報によるとYAMAHAルータは相互運用ガイドになく利用推奨してないみたいだ。
