本記事のめあて
作図となるとExcelやPowerPoint、あるいは作図ツールを使うことが多いと思う。でも必要以上に凝りすぎて時間を無駄にしてませんか。
グラフ記法というものがあり、QiitaやVS Codeなどではマウスを使ってではなく、コーディング的に図が描けます。何がいいかと言うと、
- VS Codeなどのエディタで全て完結する
- 作図ツールよりは表現力は落ちますが相手に伝える必要以上に時間を使って無駄に凝る危険性が低い
- 客先に提示ならば見た目重視ですけれど社内共有用ならば早く簡単に内容が共有された方がいいですよね
- ChatGPTなど生成AIとの親和性が高い
- 自分の描いた図が妥当かどうか確認するとか
- これなら図自体でも生成AIに投入できるようになってきてますが
- こういう内容の図が欲しいと描かせるとか
- 改善案を示して、まで考えるとこういう記法を使った方が効率的です
- 自分の描いた図が妥当かどうか確認するとか
- サイズ、テーマ、ノードとエッジについて追加の説明を書きました
背景
- いやね、こういうのがあると昔から知っていたのですが、いざ調べてみると表現力豊かだし、ChatGPTに尋ねて未知の分野をMindmap描かせて頭の整理するとか超絶便利だったのでご紹介
- QiitaでもMermaidとPlantUMLはそのまま使えるしね
概要
| Mermaid | PlantUML | Graphviz | |
|---|---|---|---|
| 特徴 | 汎用性が高く、初心者にも比較的わかりやすい | IT開発支援 | グラフ構造のカスタマイズ性が高い |
| グラフ構造（ノードとエッジ） | O | - | ◎ |
| IT開発支援系_UML | O | ◎ | - |
| IT開発支援系_インフラ・DB系 | O | ◎ | - |
| 発想系_MindMap他 | ◎ | O | O |
| データのグラフ（折れ線、棒、パイ） | O | - | - |
| エディタ対応 | Qiita, VS Code | Qiita, VS Code | VS Code |
- 補助機能
| Mermaid | PlantUML | Graphviz | |
|---|---|---|---|
| 数式 | KaTeX | AsciiMath, JLaTeXMath | - |
| Theme（見た目） | 5種類 | 多数 | - |
| Layoutエンジン | - | - | 複数 |
- Mermaid
- グラフ構造系
- ノードとエッジとコメントなど
- IT開発支援系
- 一部のUMLやフローチャートなどの開発設計図系
- C4ダイアグラムなどのインフラ表現系
- データのグラフ系
- 折れ線グラフ、棒グラフ、パイチャート
- グラフ構造系
- PlantUML
- IT開発支援系
- UMLをほぼ網羅
- ネットワーク構造やUIモックなど
- IT開発支援系
- Graphviz
- グラフ構造系
- ノードとエッジとコメントなど
- 表現が豊かなので工夫すればマインドマップやクラス図も可
- グラフ構造系
作図機能
- グラフ構造以外の作図機能について（なのでGraphvizは略）
| Mermaid | PlantUML | 備考 | |
|---|---|---|---|
| 特徴 | 多様な図 | UMLが充実 | - |
| UML_シーケンス図 | O | O | |
| ZenUML | O | - | シーケンス図の別表現 |
| UML_クラス図 | O | O | |
| UML_状態図 | O | O | |
| UML_ユースケース図 | - | O | |
| UML_オブジェクト図 | - | O | |
| UML_コンポーネント図 | - | O | |
| UML_配置図 | - | O | |
| UML_タイミング図 | - | O | |
| UML_アクティビティ図 | - | O | |
| UML_アクティビティ図(SDL) | - | O | アクティビティ図の別表現 |
| フローチャート | O | - | |
| EBNF 図 | - | O | |
| 正規表現ダイアグラム | - | O | |
| ER図 | O | O | |
| ER図(Chen's notation) | - | O | ER図の別表現 |
| JSON データ | - | O | |
| YAML データ | - | O | |
| ガントチャート | O | O | |
| WBS図 | - | O | |
| Gitgraph (Git) Diagram | O | - | |
| アルキメイト図 | - | O | |
| ネットワーク図（nwdiag） | - | O | |
| UIモックアップ（ソルト） | - | O | |
| マインドマップ | O | O | |
| XY Chart | O | - | |
| Pie Chart | O | - | |
| Quadrant Chart | O | - | |
| Sankey | O | - | |
| User Journey | O | - | |
| Requirement Diagram | O | - | |
| C4 Diagram | O | ? | PlantUMLコンパチブルとあるがPlantUMLのサイトに見たたらず |
| Timeline | O | - | |
| Block Diagram | O | - | |
| Packet | O | - | |
| Architecture | O | - | |
| DITAA | - | O |
補助機能
数式
- mermaid
graph
S((S)) --> A
A["$$F(x)=\int_a^x{f(t)dt}$$"] --> B["$$\frac{d}{dx}F(x)=f(x)$$"]
B --> A
- PlantUML
@startuml
(*) --> "<latex>F(x)=\int_a^xf(t)dt</latex>"
"<latex>F(x)=\int_a^xf(t)dt</latex>" --> "<latex>\frac{d}{dx}F(x)=f(x)</latex>"
"<latex>\frac{d}{dx}F(x)=f(x)</latex>" --> "<latex>F(x)=\int_a^xf(t)dt</latex>"
@enduml
Theme
- CSSで複雑な指定もできるがデフォルト機能で用意されているテーマは下記
- GraphvizにはThemeに相当するものはない
Mermaid
%%{init: {'theme':'default'}}%%
graph
a --> b
- 以下同様に {'theme':'xxxxx'}} を書き換える
PlantUML
@startuml
!theme amiga
title amiga
:a;
:b;
@enduml
- 以下同様に !theme xxxx; title xxxx を書き換える
- 同様に下記があるが略
- reddress-darkgreen
- reddress-darkorange
- reddress-darkred
- reddress-lightblue
- reddress-lightgreen
- reddress-lightorange
- reddress-lightred
- sunlust はQiitaのPlantUMLバージョンでは対応してないみたいでエラー
Layoutエンジン
- Mermaid, PlantUMLはデフォルトのみ
- GraphvizにはLayoutエンジン指定あり
Graphviz

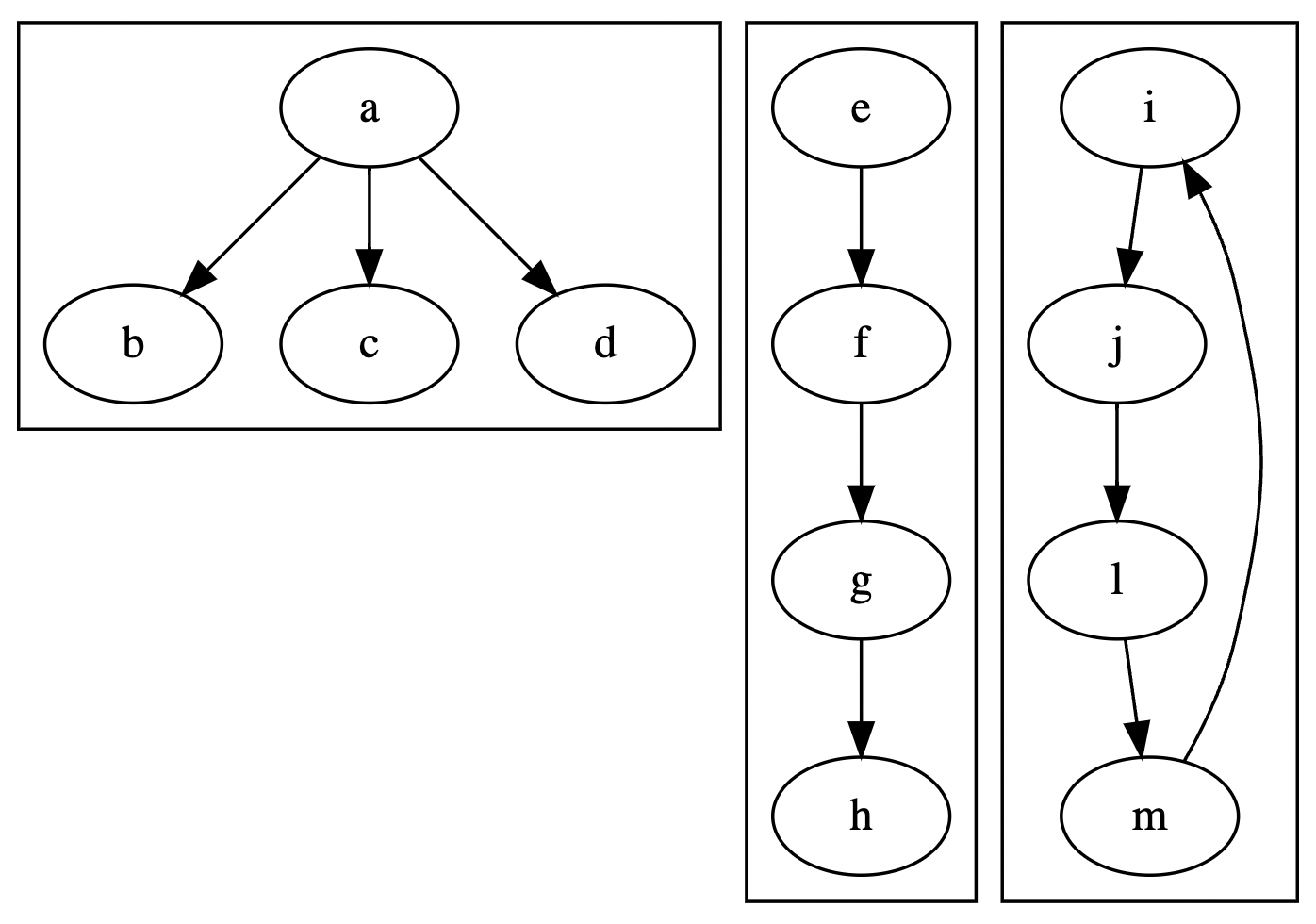

- dot(default)
digraph {
layout="dot"
subgraph cluster_0 {
a -> b
a -> c
a -> d
}
subgraph cluster_1 {
e -> f
f -> g
g -> h
}
subgraph cluster_2 {
i -> j
j -> l
l -> m
m -> i
}
}

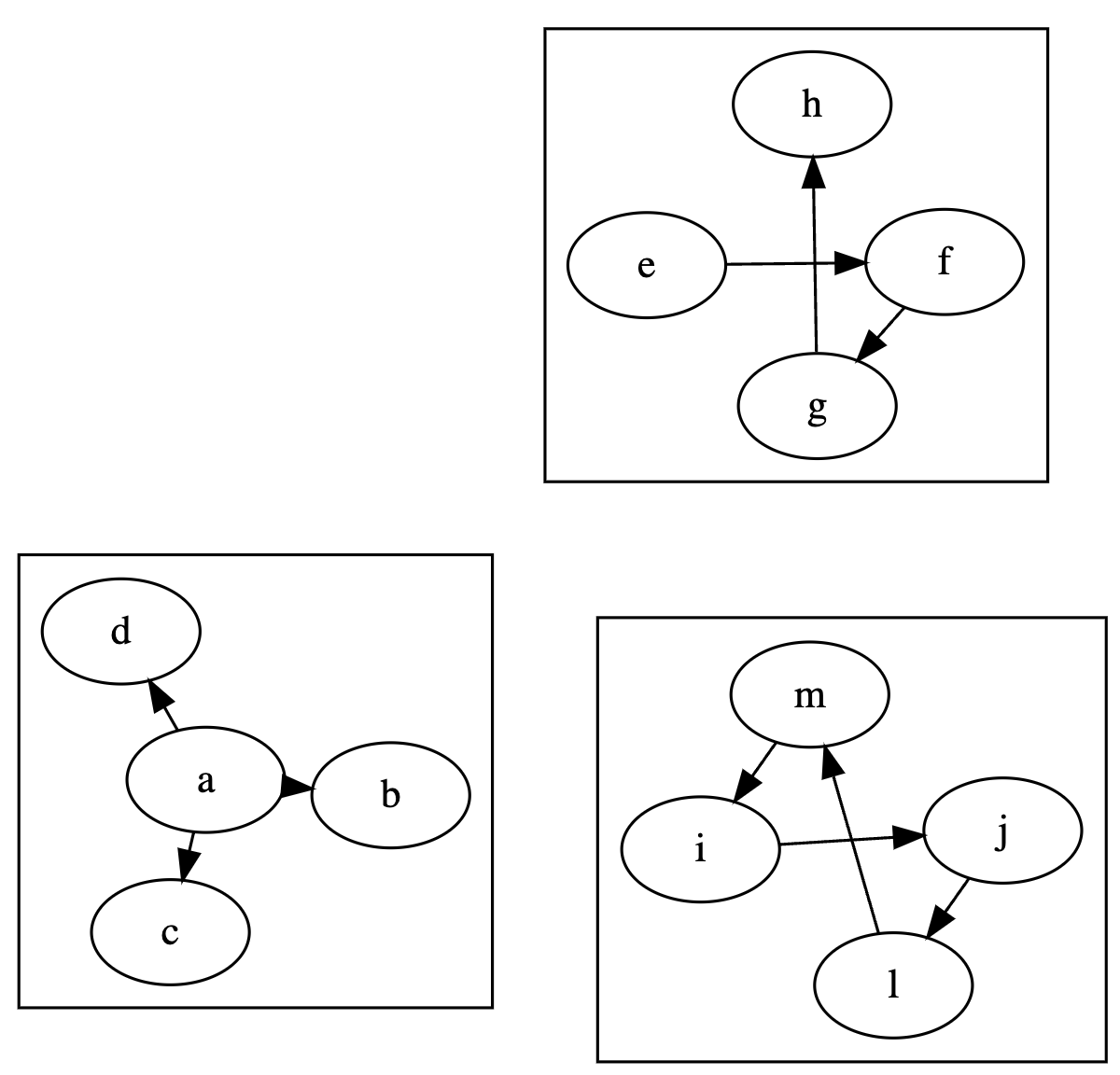

- fdp
- neato
- circo
- twopi
- osage
- これはグラフではなく、ベン図のような表現
graph {
layout="osage"
subgraph cluster_0 {
label="cls-0"
a
b
}
subgraph cluster_1 {
label="cls-1"
subgraph cluster_11 {
label="cls-1_1"
c
d
}
subgraph cluster_12 {
label="cls-1_2"
e
}
f
}
}
- patchwork
- これは量を面積で表したタイル図。
graph {
layout="patchwork"
a[area=8]
b[area=4]
c[area=2]
d[area=1]
}
その他の表示例
Mermaid
- こんな棒グラフと折れ線グラフが描ける
- こう言うのを書くならPythonとかExcelの方がいいけれど10件程度のデータがあり、レポートの中でサクッとグラフ表示したい場合には楽だね
xychart-beta
title "Sales Revenue"
x-axis [jan, feb, mar, apr, may, jun, jul, aug, sep, oct, nov, dec]
y-axis "Revenue (in $)" 4000 --> 11000
bar [5000, 6000, 7500, 8200, 9500, 10500, 11000, 10200, 9200, 8500, 7000, 6000]
line [5000, 6000, 7500, 8200, 9500, 10500, 11000, 10200, 9200, 8500, 7000, 6000]
PlantUML
- GUIのこんなモックアップ的なものが作れる
@startsalt
{+
{* File | Edit | Source | Refactor
Refactor | New | Open File | - | Close | Close All }
{/ General | Fullscreen | Behavior | Saving }
{
{ Open image in: | ^Smart Mode^ }
[X] Smooth images when zoomed
[X] Confirm image deletion
[ ] Show hidden images
}
[Close]
}
@endsalt
Graphviz
- Graphvizは作図の材料が揃っていると言うよりも、ノードとエッジを描くだけ、それのカスタマイズが豊富ってものなので、とっつきにくいが逆に言うと何でも描ける。Galleryにたくさんの例がある。
- これらを手で描くのは大変だけれどPythonから呼び出すとか、今なら生成AIもあるしね。
Mindmap比較
- 3記法とも可能なMindmapで比較
Mermaid
- こう書くのだがQiitaだとTABがうまく入力でいずMermaid/Mindmapは描けず。別のエディタで描いた図を転記。
mindmap
日本
北海道
東北
関東
栃木
群馬
茨城
埼玉
千葉
東京
世田谷
砧
神奈川
- ノードとエッジでも描ける
graph LR
日本 --- 北海道 & 東北 & 関東
関東 --- 栃木 & 群馬 & 茨城 & 埼玉 & 千葉 & 東京
東京 --- 世田谷 --- 砧
PlantUML
- ノードの表現がデフォルトでも2パターン（矩形囲みと文字のみ）
@startmindmap
+ 日本
++ 北海道
++ 東北
++ 関東
+++_ 栃木
+++_ 群馬
+++_ 茨城
+++_ 埼玉
+++_ 千葉
+++_ 東京
++++_ 世田谷
+++++_ 砧
+++_ 神奈川
@endmindmap
- 両サイドでも描ける
@startmindmap
+ 日本
-- 北海道
-- 東北
++ 関東
+++_ 栃木
+++_ 群馬
+++_ 茨城
+++_ 埼玉
+++_ 千葉
+++_ 東京
++++_ 世田谷
+++++_ 砧
+++_ 神奈川
@endmindmap

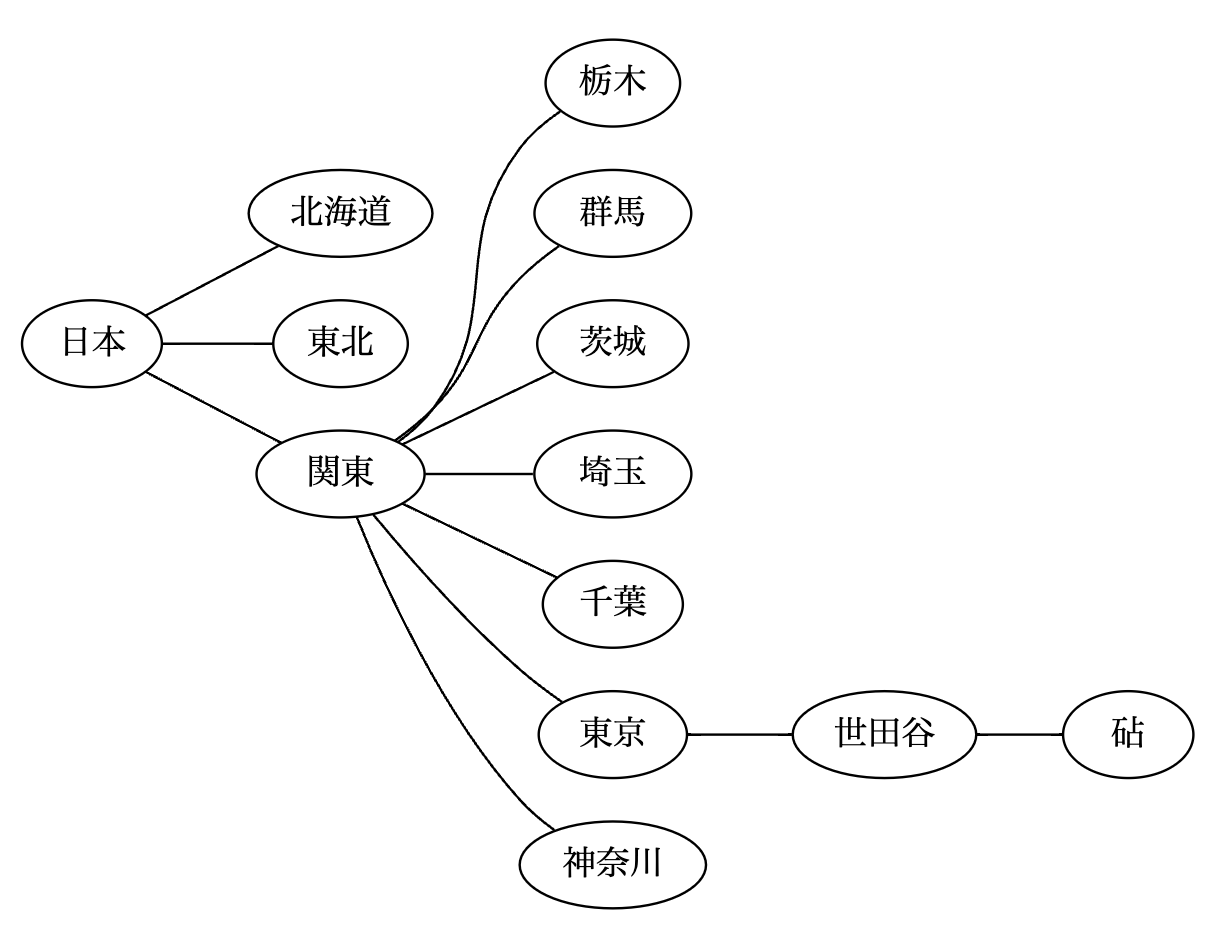

Graphviz
graph G {
rankdir="LR"
日本 -- 北海道
日本 -- 東北
日本 -- 関東
関東 -- 栃木
関東 -- 群馬
関東 -- 茨城
関東 -- 埼玉
関東 -- 千葉
関東 -- 東京
関東 -- 神奈川
東京 -- 世田谷
世田谷 -- 砧
}
