はじめに
今年の10月にキー部in京都が弊社で開催されました🎉
せっかく参加するなら新しくキーボードを作りたいと思い、この機会に自動演奏キーボードを作ることにしました。
自動演奏キーボードとは
ホテルのロビーなどに置いてあり、無人で演奏をするピアノ。それをキーボードで真似したものを自動演奏キーボードと呼ぶことにしました。
人がいなくてもキーがカタカタと動き、文字が入力される。そんなキーボードを作りたい。
仕組み
「勝手に動く」ことを重視したかったので物理的に上から押す方法ではなく、下から引っ張る方法を採用しました。構造は単純でソレノイドを使ってキースイッチを下から引っ張ります。
構造

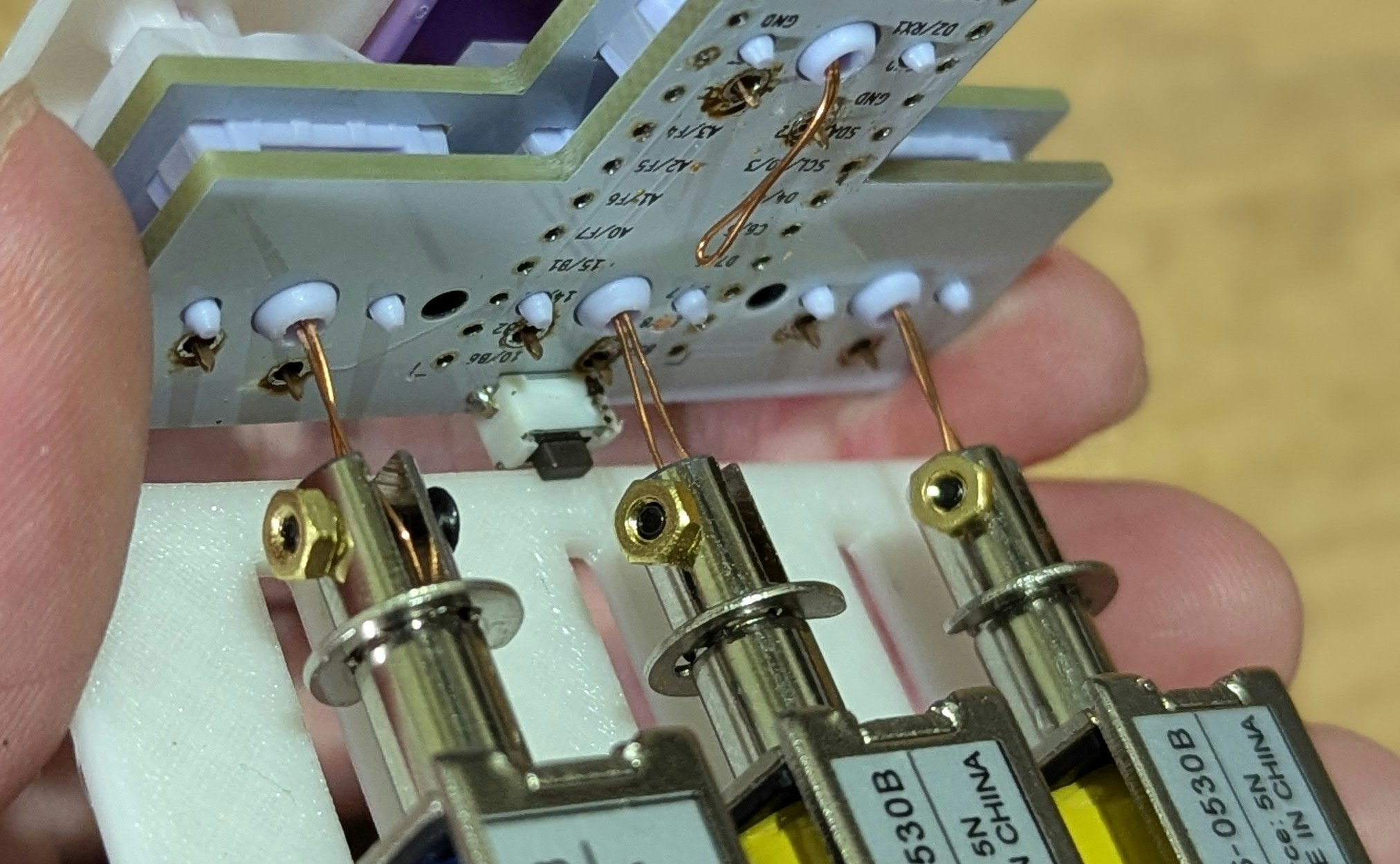

キースイッチは中身のステムが上下することで入力が行われます。つまりこれを引っ張ればキー入力ができます。もちろん普通にはアクセスできないのでボトムハウジングにピンバイスで穴を開けることにしました。そして穴からワイヤーを通してステムと接着し、このワイヤーをソレノイドで引っ張ります。
ソレノイドの制御
ソレノイドの制御にはタカハ機工株式会社さんのソレノイド制御基板を使いました。
動いているところ
とりあえず自動演奏キーボードできたからキー部持ってくぞ！ pic.twitter.com/9pO06QFqBS
— アキーラ (@ackyla) October 4, 2024
作ってみて思ったこと
- 見た目や動きは思ったように作れた
- 時間がなくて入力は実装できなかった
- キースイッチ改造がめんどくさすぎるのでフルサイズは無理
- 青軸も真っ青のうるささ
- 打鍵音が完全にソレノイドの音なので、ちゃんとキースイッチの音がする構造にしたい
さいごに
そろそろちゃんと新しい自作キーボードを設計するぞ！
メリークリスマス！！！
