Houdini Engine for Unityでコライダーを出力する

Houdini Engine for Unityでは、Houdini側でPrimitiveを特殊なグループに所属させることでコライダーを出力することができます。

詳細は公式ドキュメントを参照してください。
Houdini Engine for Unity: Meshes

プリミティブコライダー

プリミティブコライダーを出力するには、以下のグループ名を使用します。

• collision_geo_simple_box
• collision_geo_simple_sphere
• collision_geo_simple_capsule
• rendered_collision_geo_simple_box
• rendered_collision_geo_simple_sphere
• rendered_collision_geo_simple_capsule

グループ名の最後のbox、sphere、capsuleがそれぞれBox Collider、Sphere Collider、Capsule Colliderに対応しています。
グループ名の最初にrenderedがある場合はメッシュとコライダーの両方が出力されますが、renderedがない場合はコライダーのみ出力されます。

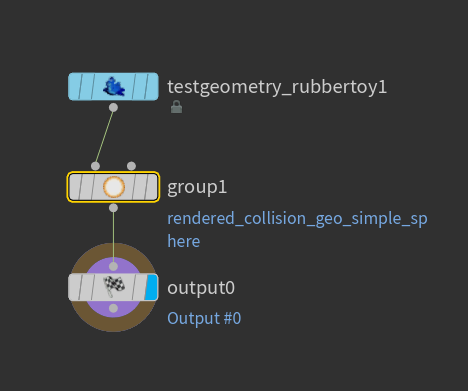

例えば、Houdini側で以下のようなHDAを作り、group1ノードでPrimitiveにグループを指定するとします。

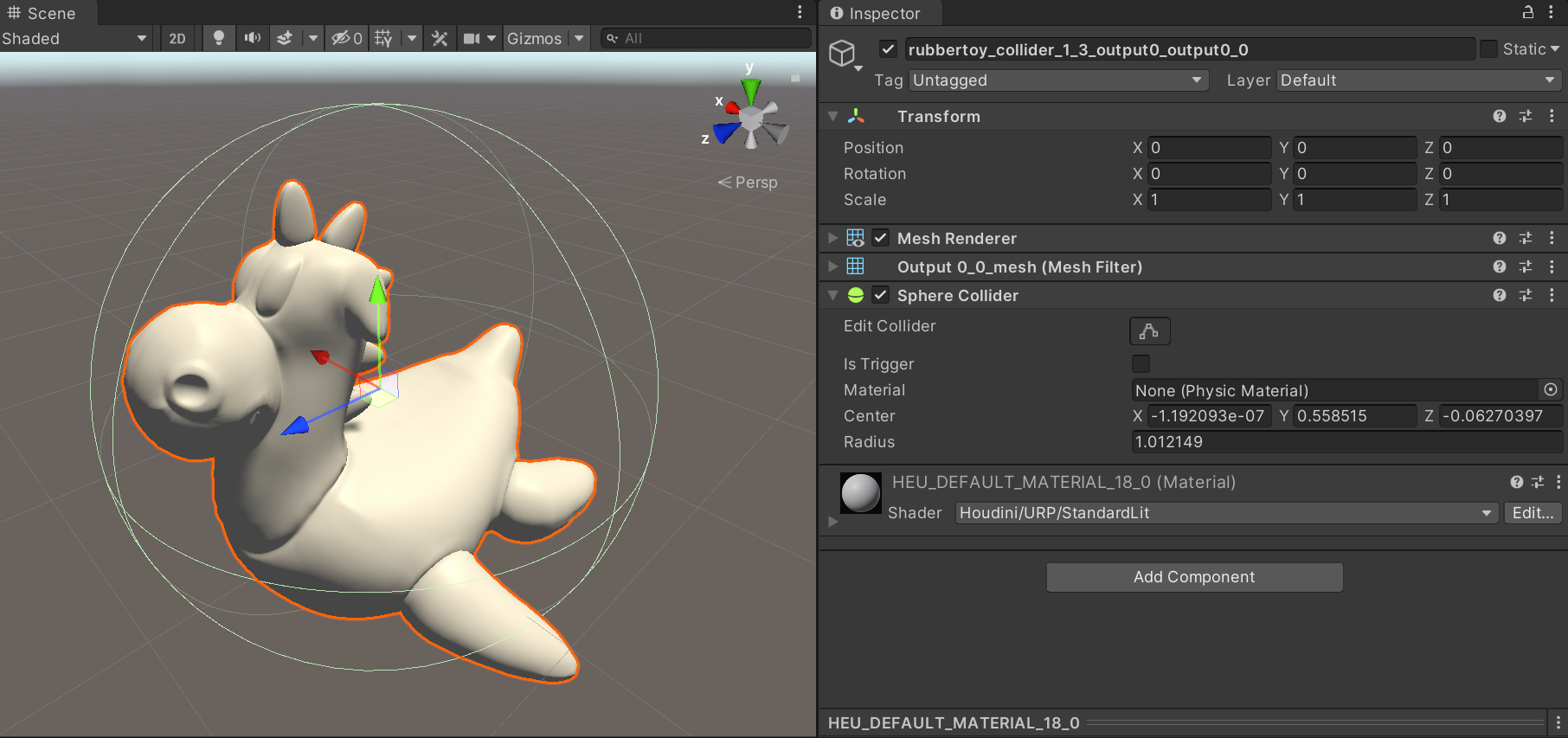

グループ名がrendered_collision_geo_simple_sphereの場合、Houdini Engine for Unityでは以下のようにメッシュにSphere Colliderがついた状態で出力されます。

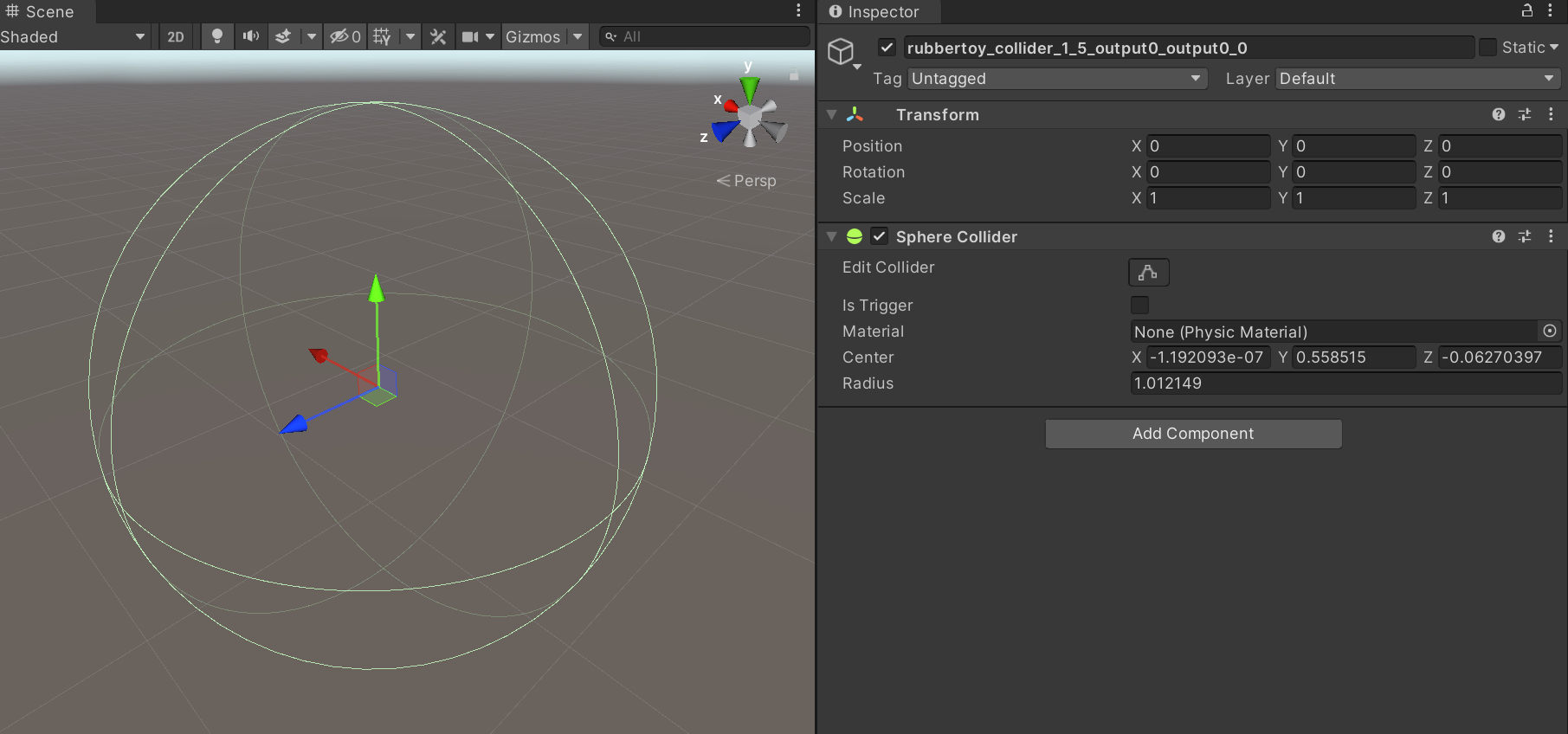

グループ名がcollision_geo_simple_sphereの場合、メッシュがなくSphere Colliderだけが出力されます。

Mesh Collider

Mesh Colliderを利用するには、以下のグループ名を使用します。

• collision_geo
• rendered_collision_geo
• convex_collision_geo
• rendered_convex_collision_geo

プリミティブコライダーと同じで、renderedがある場合はメッシュにMesh Colliderがついた状態で出力され、renderedがない場合はMesh Colliderのみ出力されます。

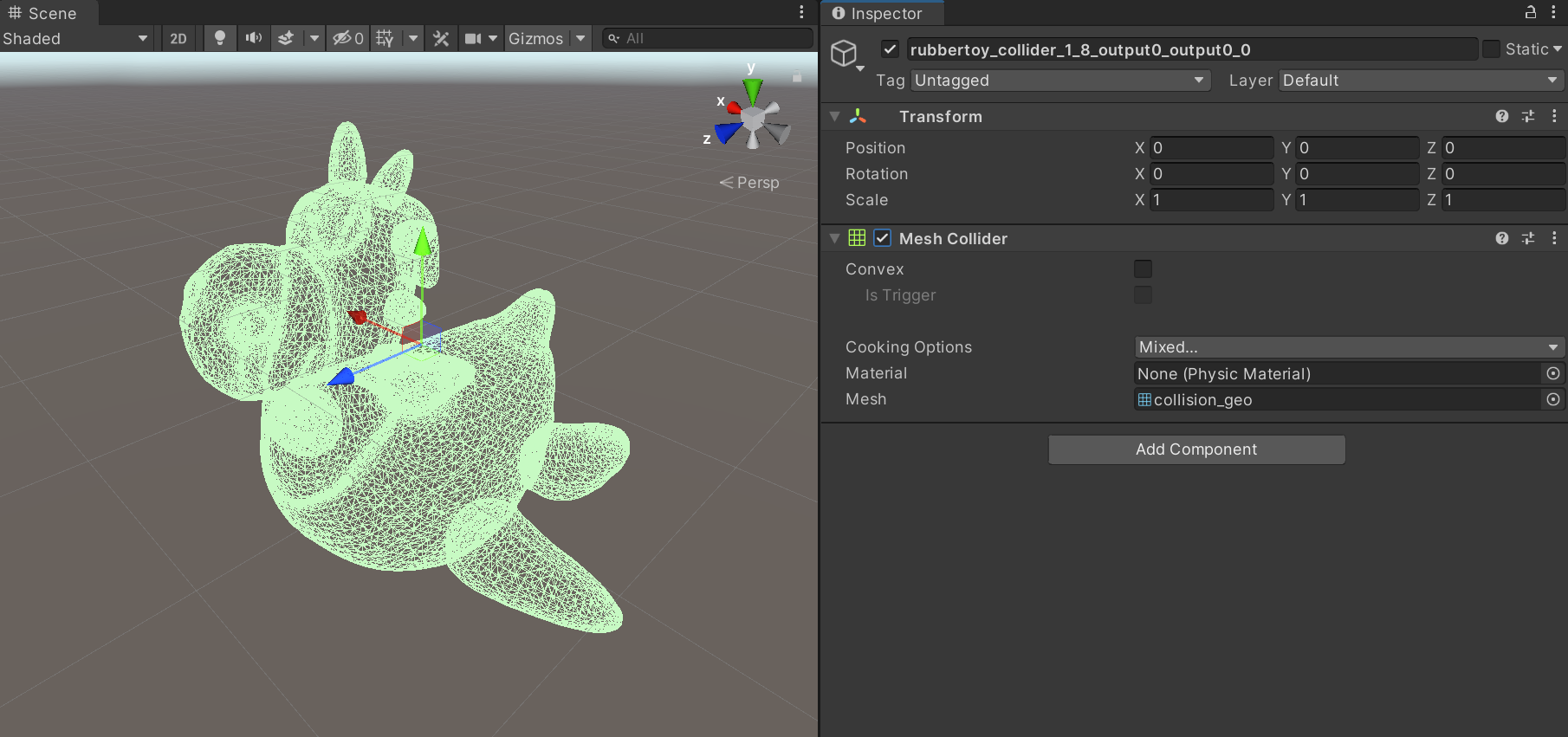

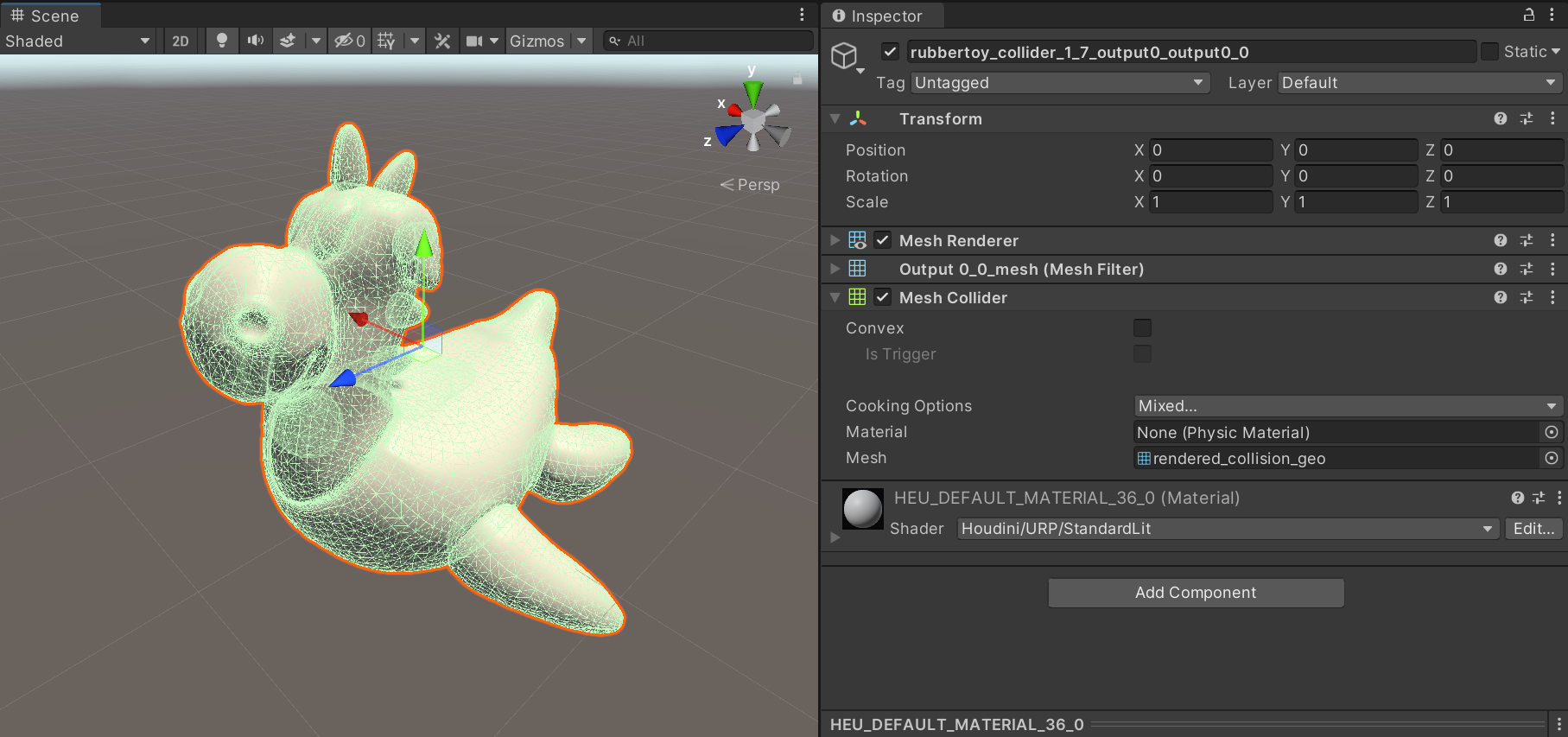

以下は先ほどと同じネットワークでグループ名をそれぞれrendered_collision_geoとcollision_geoにしたときのHoudini Engine for Unityの出力になります。

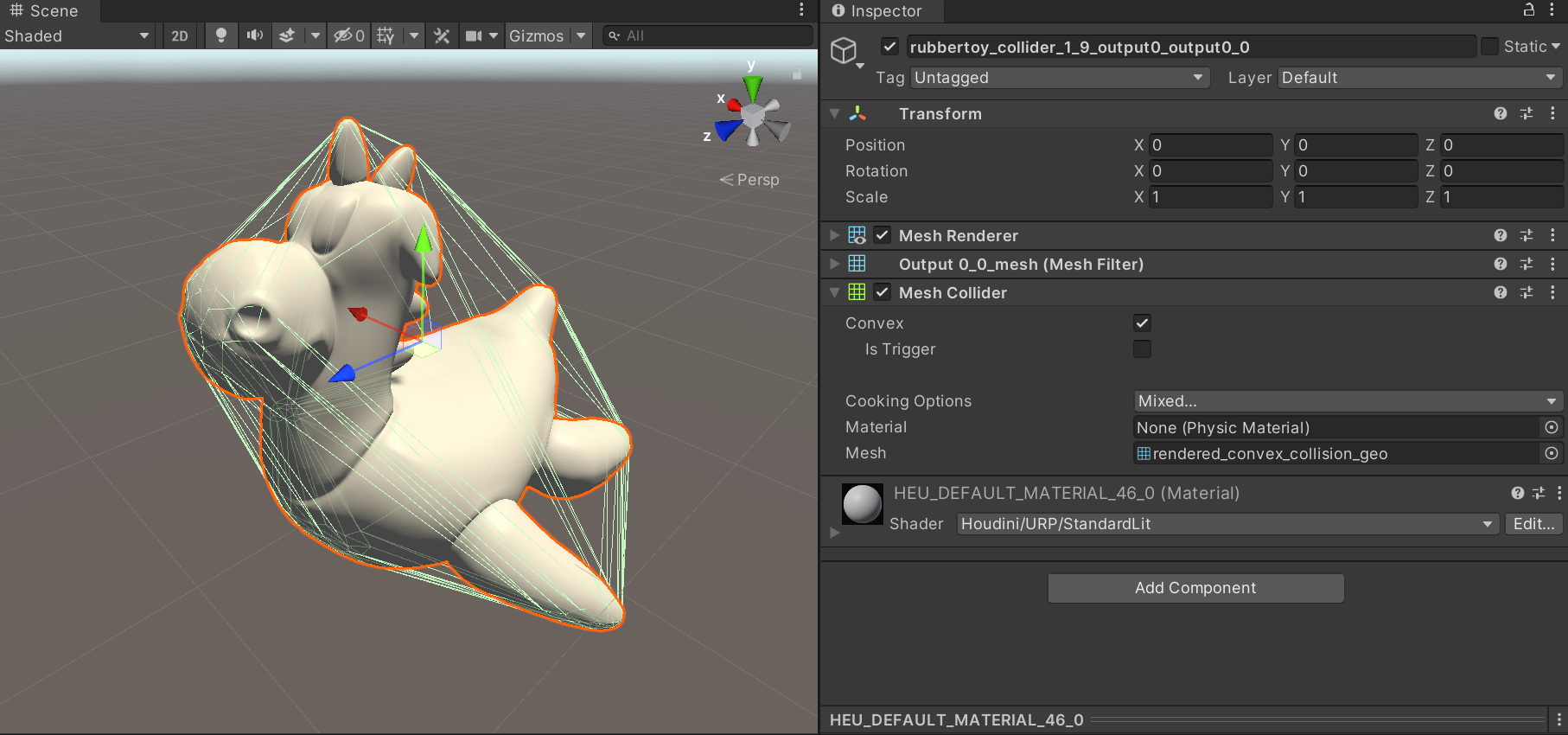

グループ名にconvexがついている場合、Mesh ColliderのConvexが有効化された状態になります。例えばグループ名をrendered_convex_collision_geoとした場合、次のような出力になります。

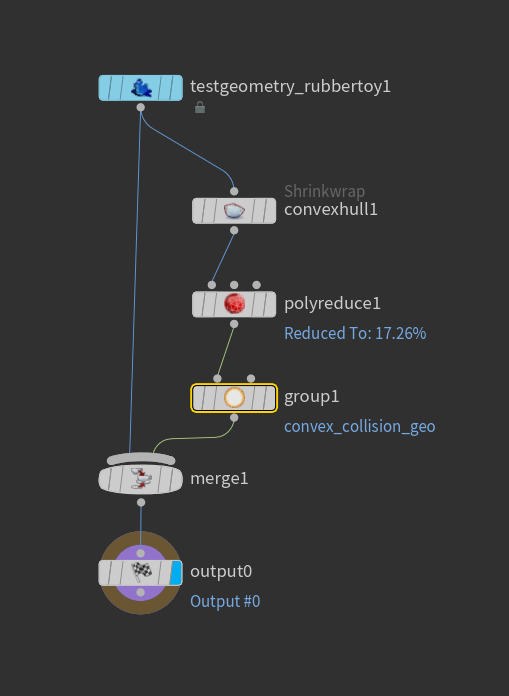

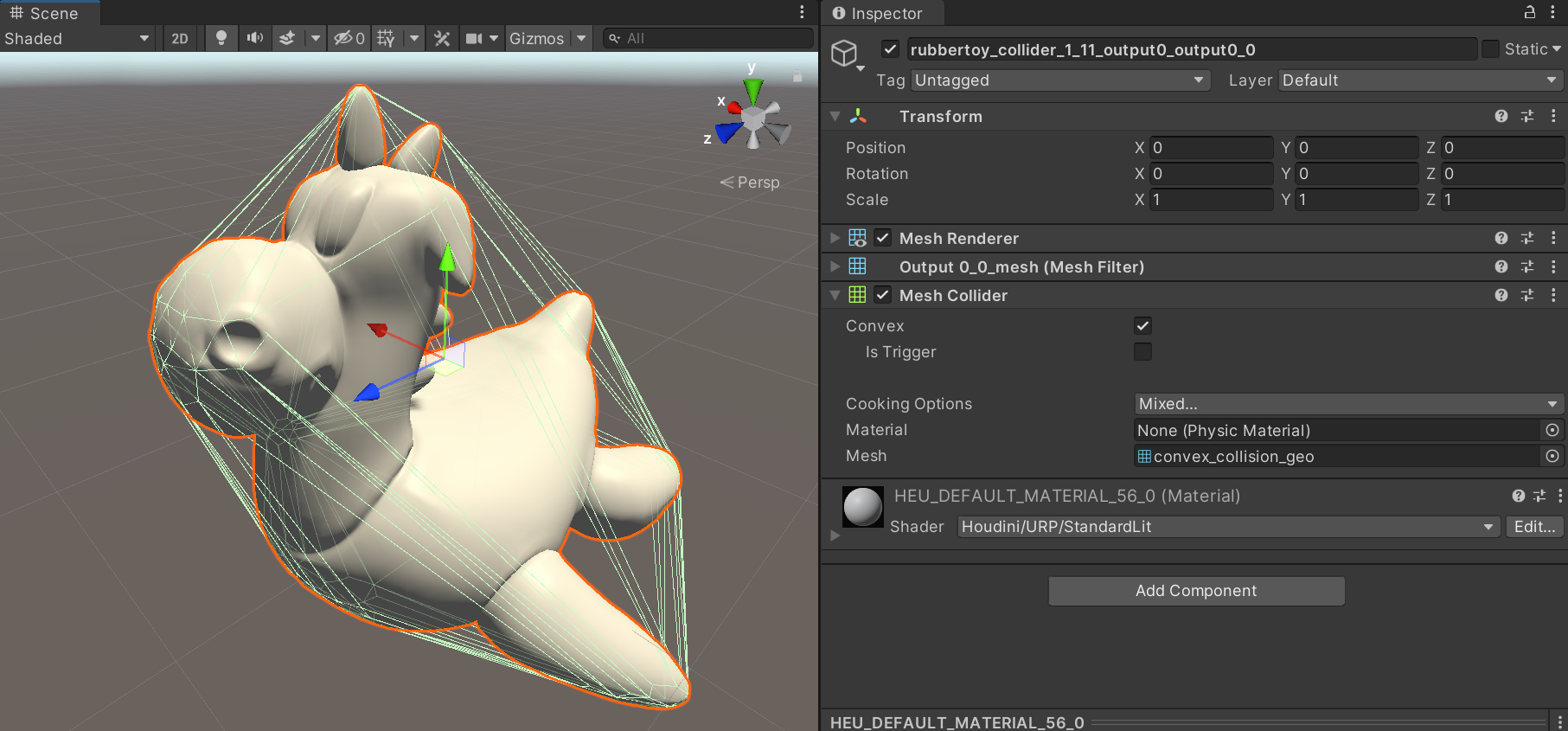

Houdini側を以下のようにすると描画用のメッシュとコライダー用のメッシュを分けることができます。ここではHoudini側であらかじめ255ポリゴンにローポリ化したConvex用のメッシュを作成しています。

Trigger

以下のようにグループ名にtriggerをつけるとコライダーコンポーネントのIs Triggerを有効化した状態にすることができます。

• collision_geo_simple_trigger_box
• collision_geo_simple_trigger_sphere
• collision_geo_simple_trigger_capsule
• rendered_collision_geo_simple_trigger_box
• rendererd_collision_geo_simple_trigger_sphere
• rendererd_collision_geo_simple_trigger_capsule
• convex_collision_geo_trigger
• rendered_convex_collision_geo_trigger

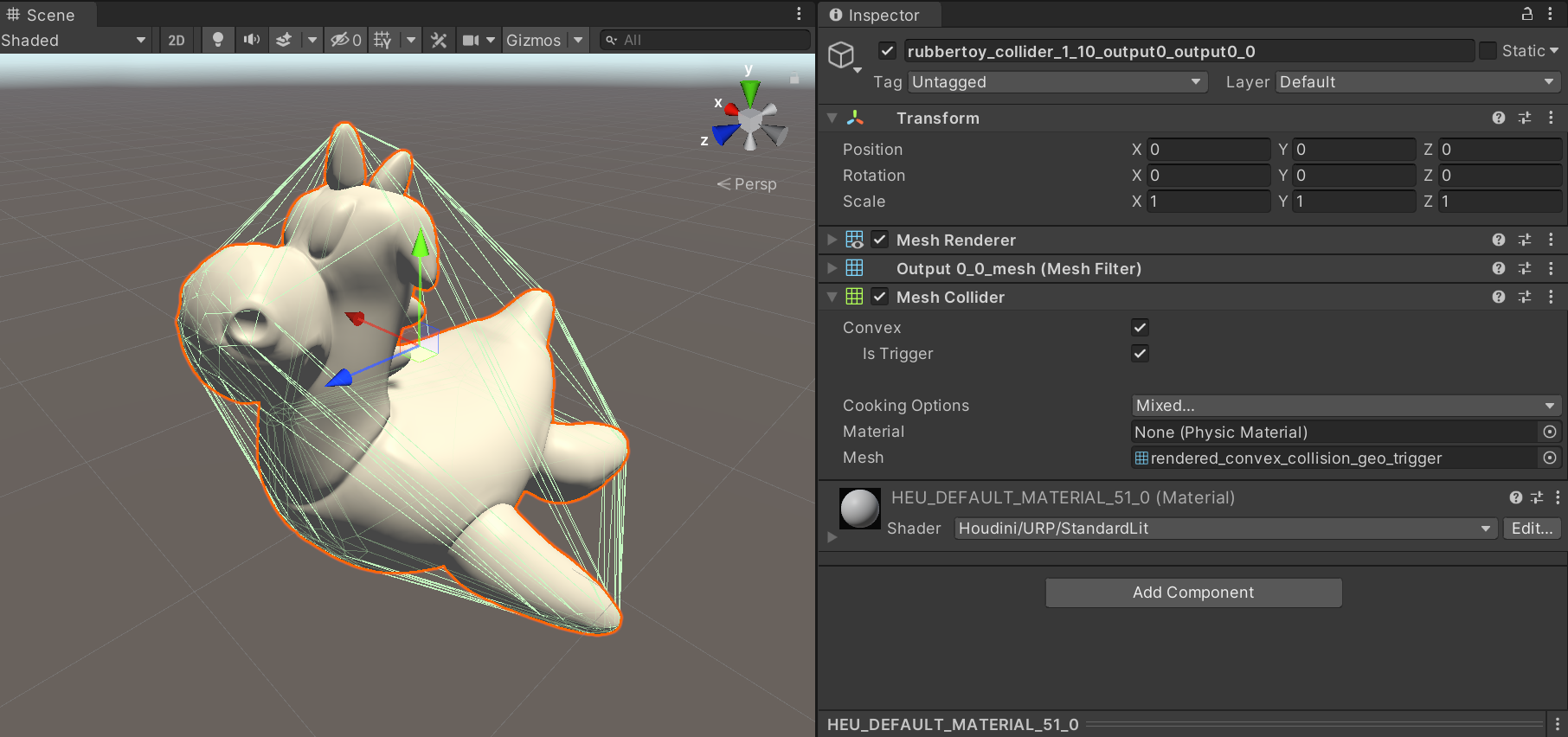

例えば、最初のネットワークでグループにrendered_convex_collision_geo_triggerを指定した場合、Houdini Engine for Unityの出力は次のようになり、Is Triggerが有効化されています。
