[Windows 10]NICにVLANを設定する方法

経緯

  • vSphere Client で ESXi サーバに接続する際に、vSwitch側でtrunkの設定をしてあったので 接続するPCのNICでVLANの設定をする必要があった

動作環境

  • 自分の動作環境は Intel Ethernet Connection l219-LM です
  • OS: Windows 10 Pro

手順

  1. Intel公式サイトからWindows 10対応のドライバーをダウンロードしてインストールする。
  2. 「コントロールパネル」を起動する。(Windowsキー + R 同時押下 -> control -> Enter )
  3. 「ネットワークとインターネット」をクリックする。
  4. 「ネットワークと共有センター」をクリックする。
  5. 画面左にある「アダプターの設定の変更」をクリックする。
  6. 「イーサネット2」を右クリックする。
  7. VLAN01.JPG

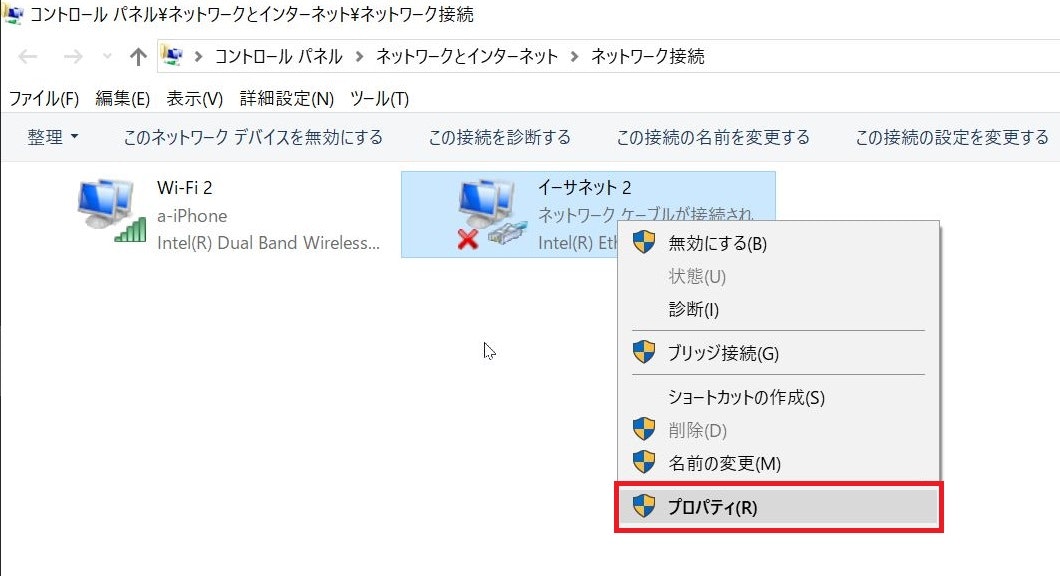

  8. 「プロパティ(R)」をクリックする。 VLAN02.JPG
  9. ネットワークタブにある、「構成(C)...」をクリックする。 VLAN03.JPG
  10. VLANタブをクリックする。 VLAN04.JPG

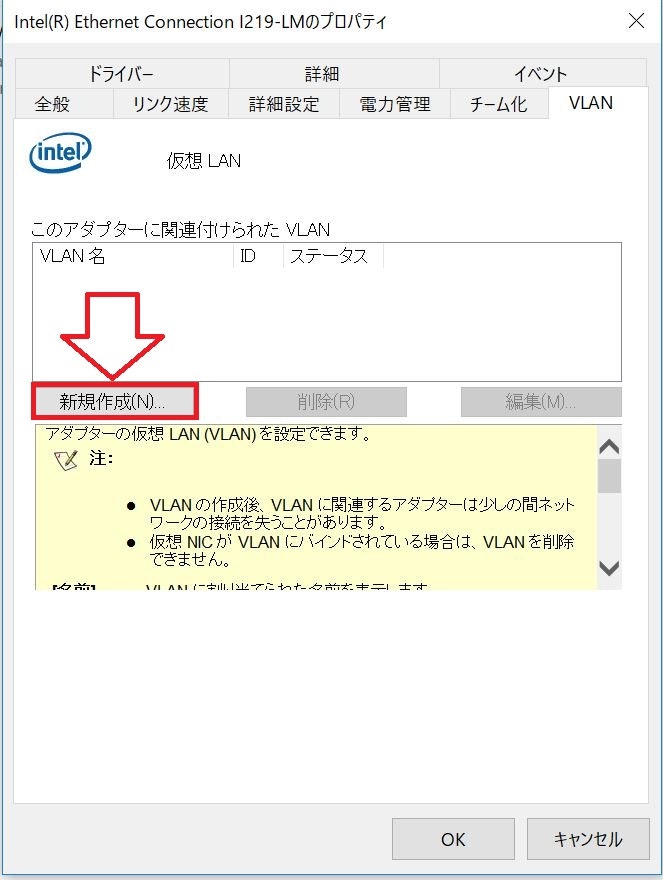

  11. 「新規作成(N)」をクリックする。 VLAN05.JPG

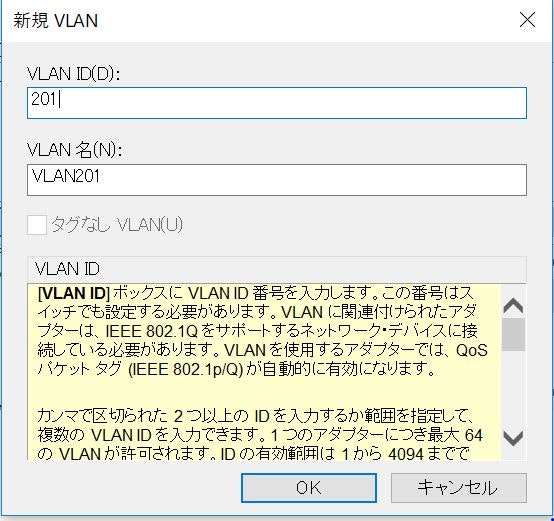

  12. VLAN ID に所属するVLAN IDを入力する。(例) 201 VLAN06.JPG
  13. VLAN名にVLAN名を入力する。(この項目はVLANの設定をした人間側が分かり易くする項目)
  14. 「OK」 をクリックする。

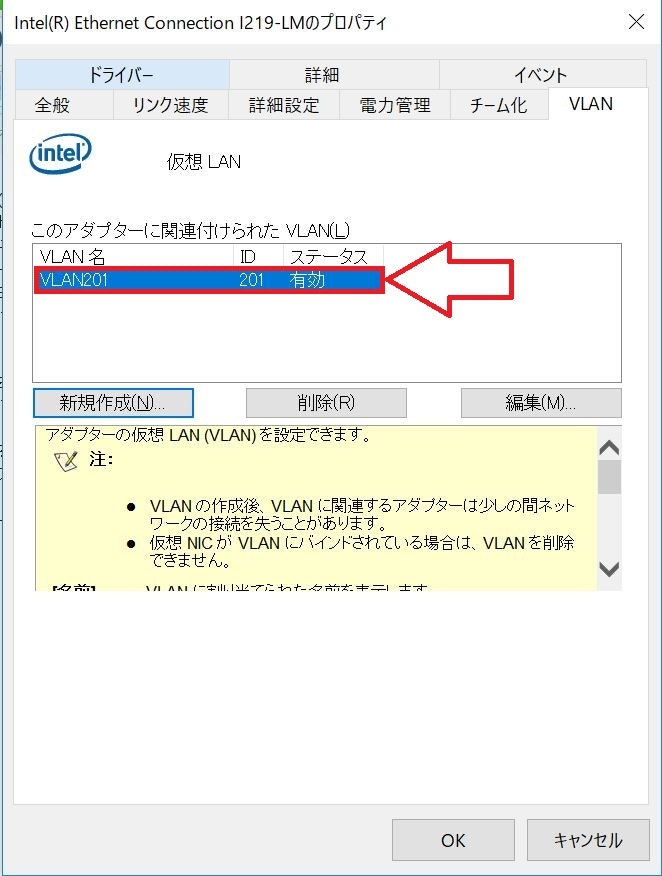

  15. VLAN設定後にステータスが「有効」になっていることを確認する。 VLAN07.JPG

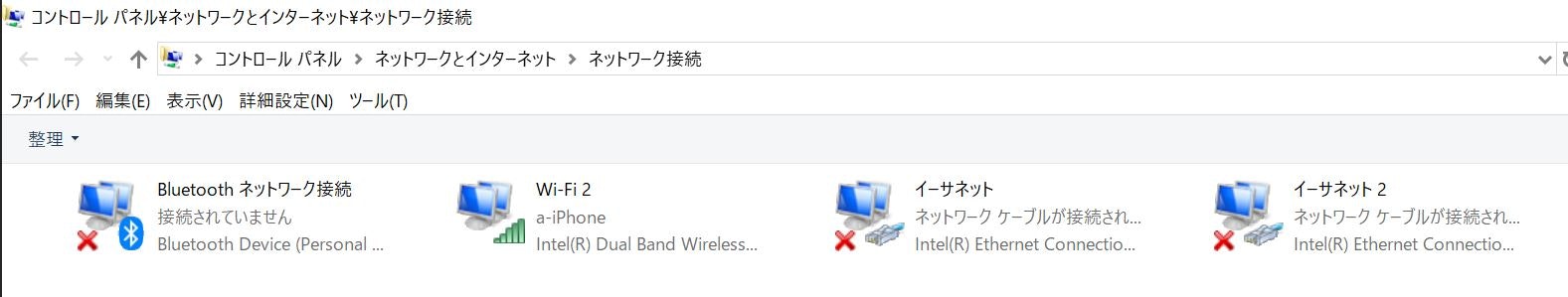

  16. イーサネットが自動作成される。 VLAN09.JPG
  17. 以上です。お疲れ様でした。
