Raspberry PI 5にFreeCAD1.0.2をインストール〜モデル作成~応力解析

Last updated at Posted at 2025-09-14

はじめに

ラズベリーパイ(Raspberry PI)はRaspberry PI OSで動作する手のひらサイズのパソコンで、様々なアプリをインストールして使うことができます。ここでは、FreeCADというオープンソースの3D-CADをRaspberry PI 5(RAM4GB仕様)にインストールして、梁の3点曲げモデルの作成と応力解析を行います。

FreeCADのインストール

  1. FreeCADのサイト
    https://www.freecad.org/index.php?lang=ja
    で「今すぐダウンロード」をクリックします。

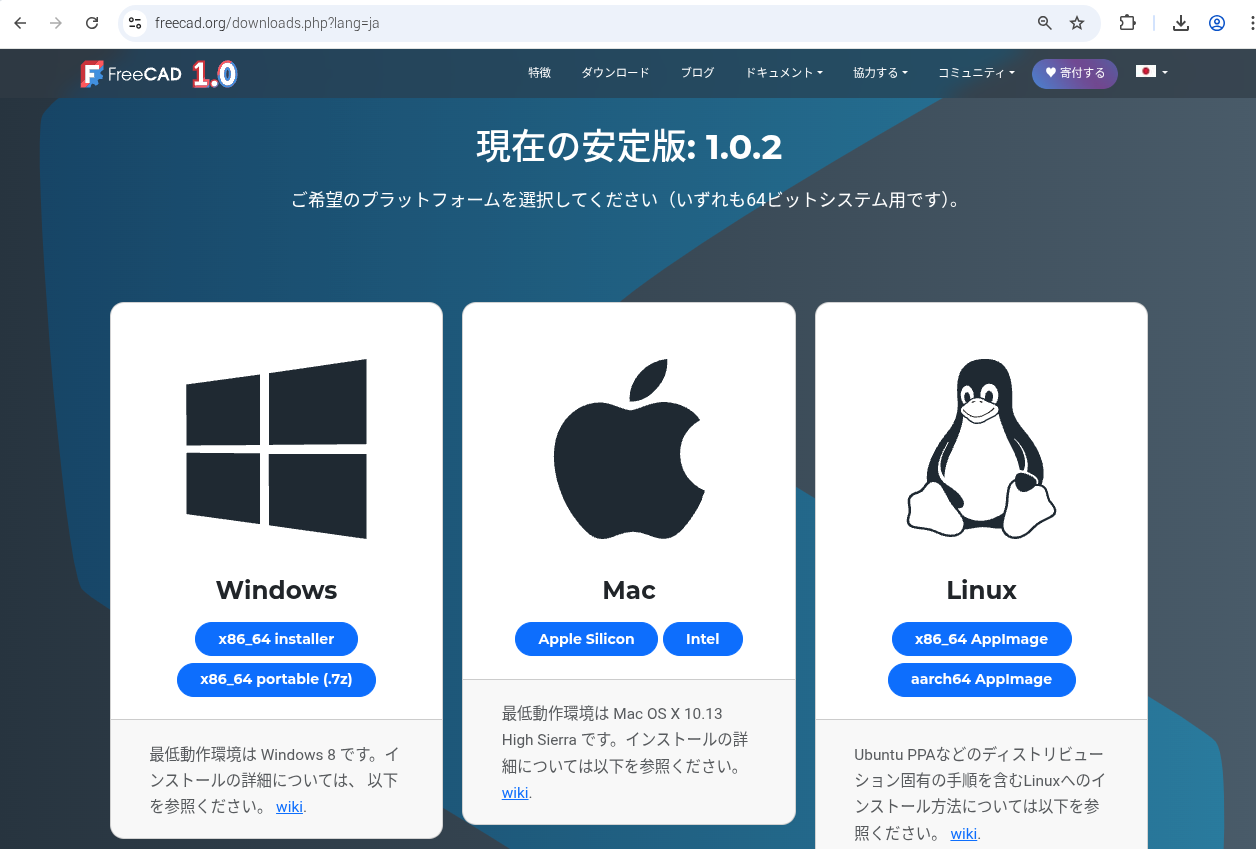

  2. Linuxの「aarch64 AppImage」をクリックしてAppImageをダウンロードします。
    AppImageについては以下のサイトなどで解説されています。
    https://virment.com/how-to-use-appimage-linux/

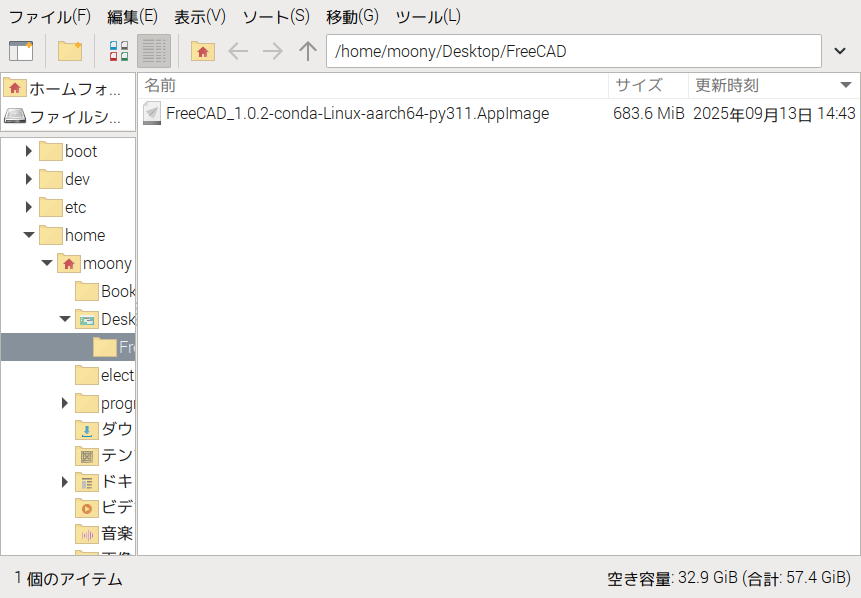

  3. ダウンロードしたファイルを適当なフォルダに格納します。ここではデスクトップの「FreeCAD」というフォルダを作成して、そこに格納します。2025-09-13-145547_861x598_scrot.png

  4. ダウンロードしたファイルをダブルクリックしても実行できないため、次のように権限を付けます。
    LXTerminalを起動して、FreeCADのファイルがあるフォルダまで移動します。
    次のコマンドを実行して、ダウンロードしたファイルに権限を付けます。「FreeCAD_1.0.2-conda-Linux-aarch64-py311.AppImage」の部分にはダウンロードしたファイルの名前を入力します。

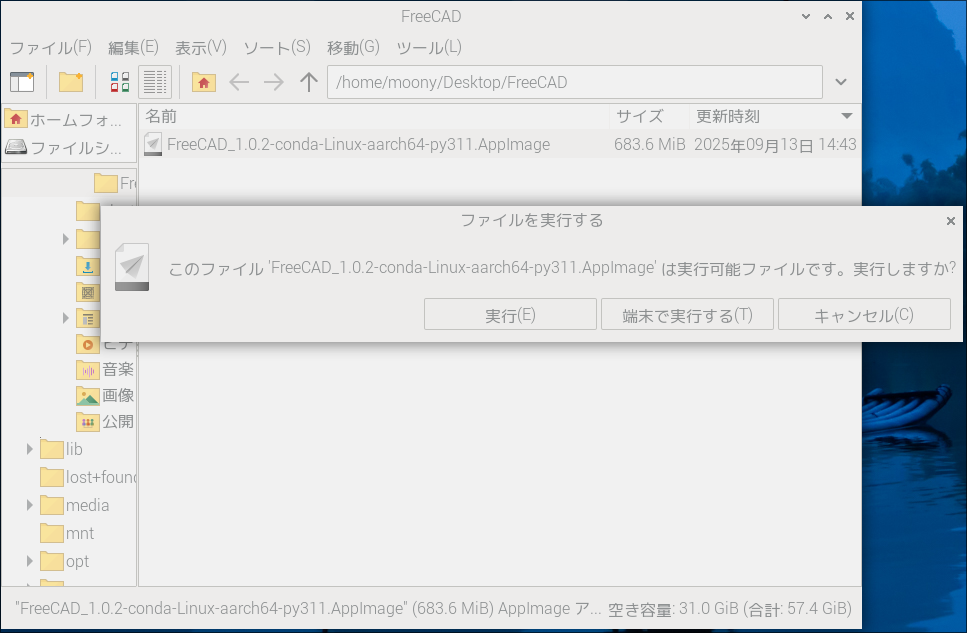

  5. ダウンロードしたファイルをダブルクリックします。下図のようなダイアログが表示されたら「実行」をクリックします。

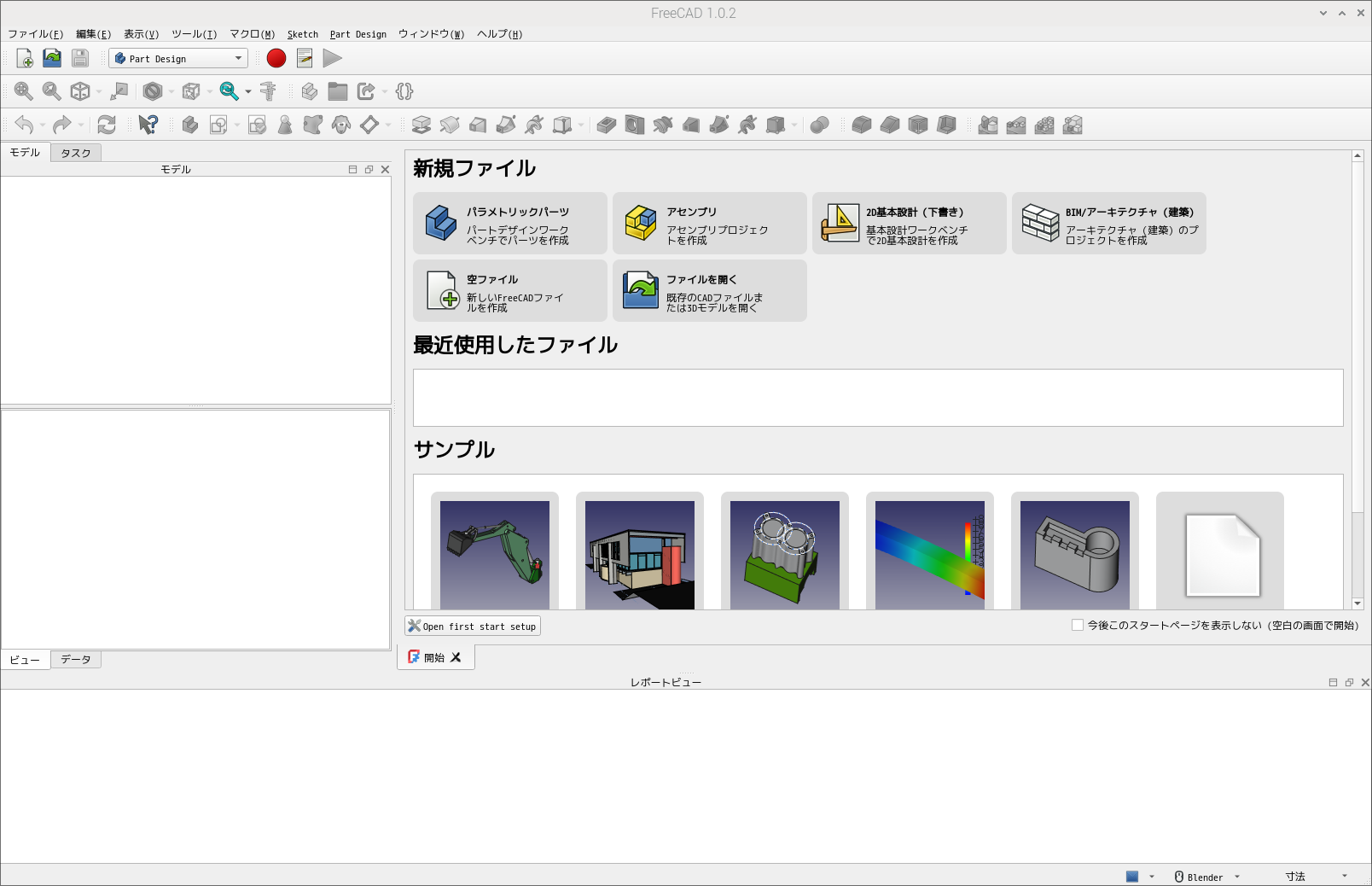

  6. FreeCADが起動できました。

  7. 初期設定を行います。
    編集メニューの設定をクリックします。
    標準-標準で言語、単位系、テーマなどを設定
    表示-ナビゲーションでマウスの動作などを設定
    設定が終わったら、右下の「OK」をクリックします。

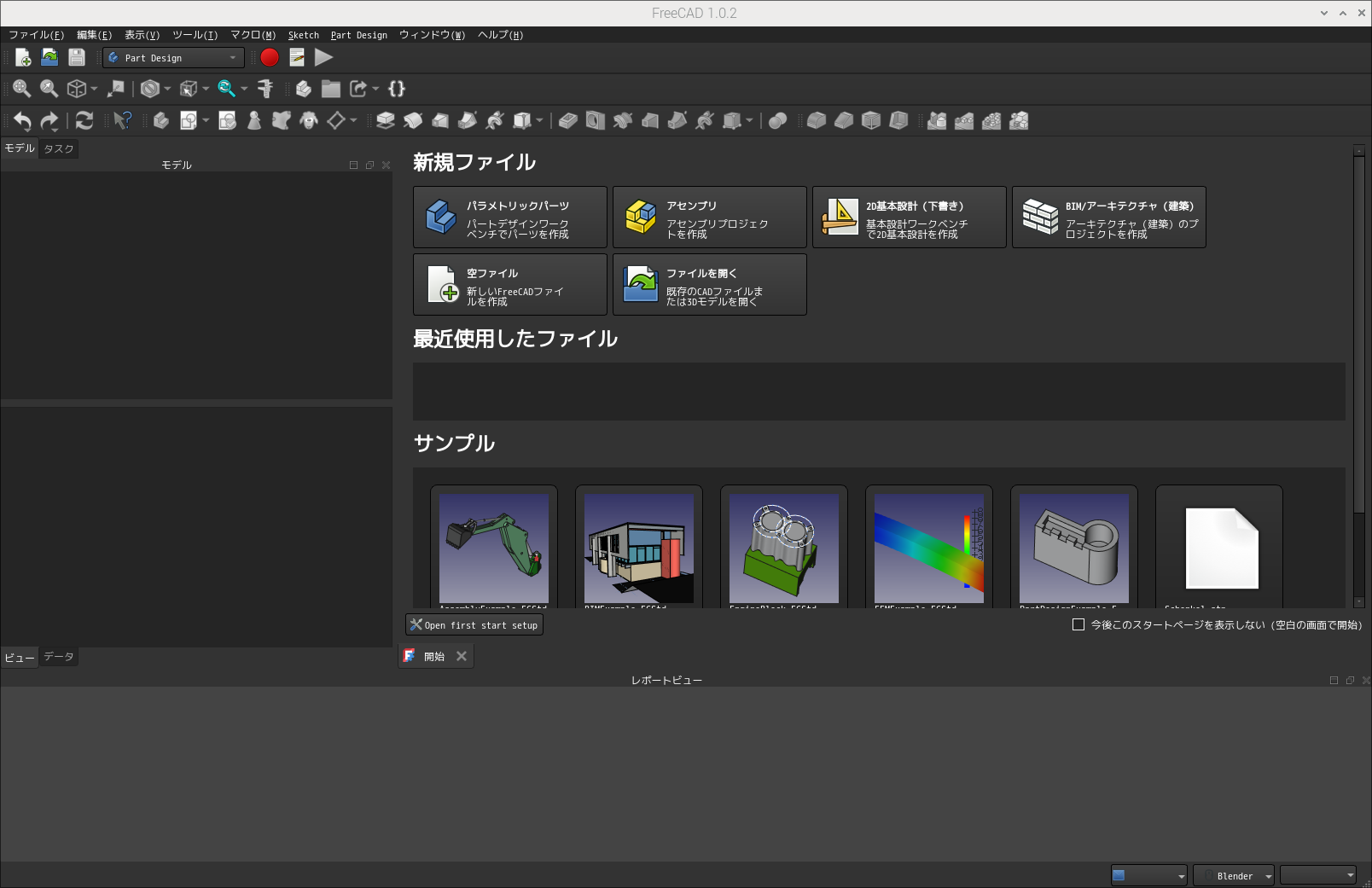

    設定後の画面です。テーマを「dark」にしています。

梁の3点曲げモデルの作成

  1. ファイルメニューの新規をクリックします。

  2. スケッチを作成をクリックします。

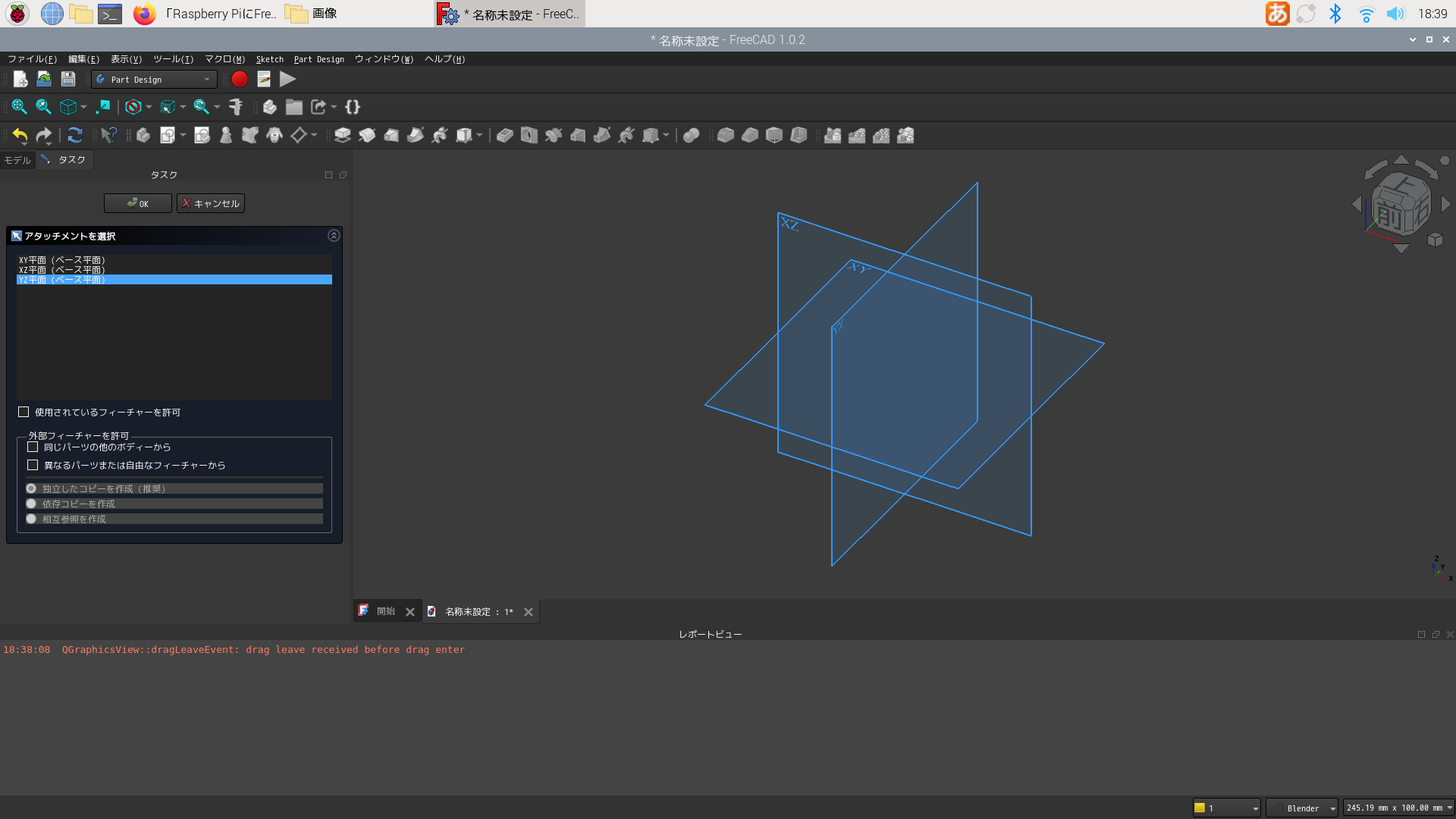

  3. YZ平面を選びOKをクリックします。

  4. 四角形を描きます。長方形を形成アイコン右側の▼をクリックして、中心配置長方形をクリックします。

  5. 原点で左クリックし、クリックしたままマウスを移動すると四角形が描けるので、適当な大きさになったらクリックを離します。

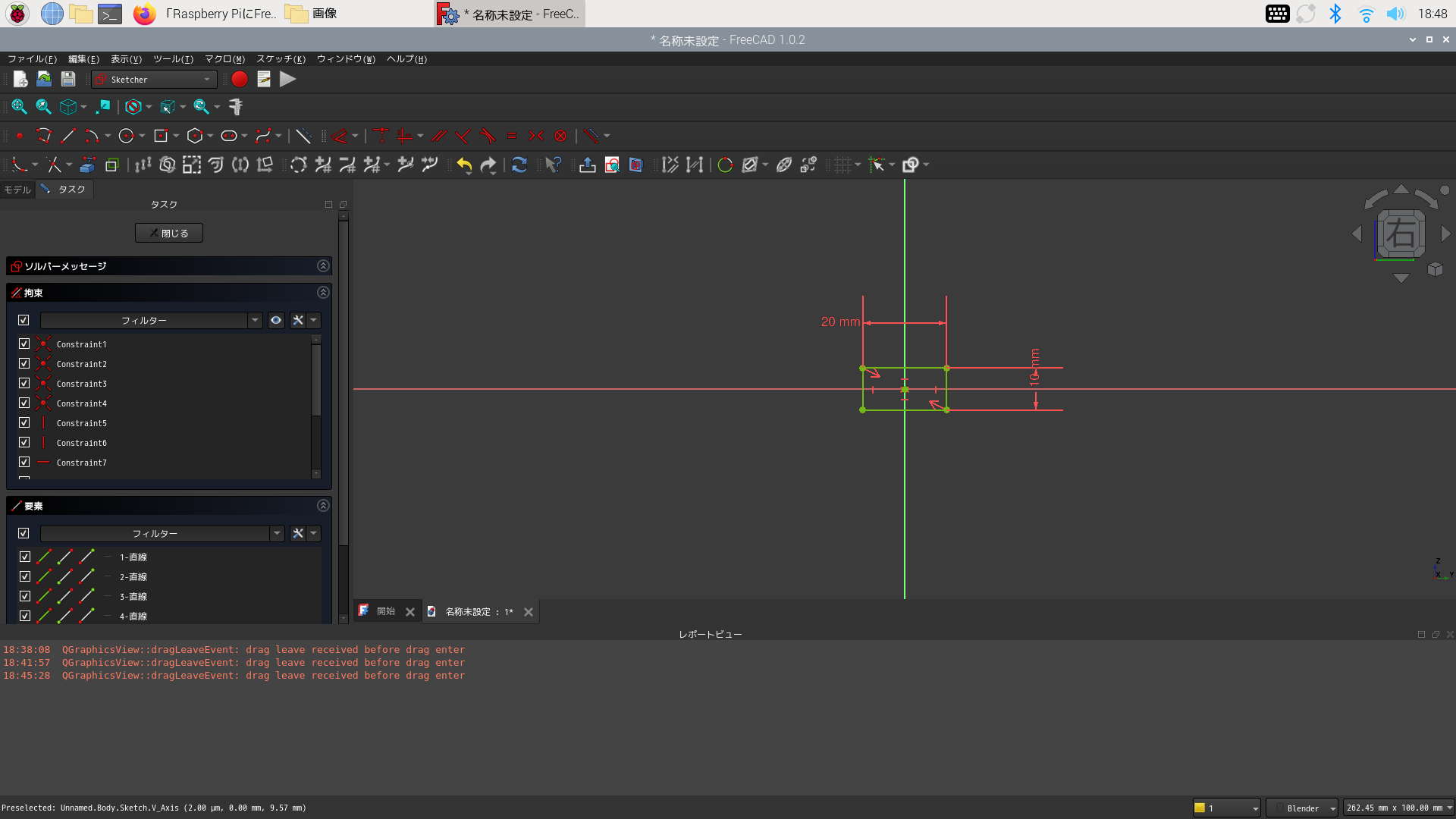

  6. 寸法をクリックしてから、長方形の縦の辺をクリックして寸法を入力します。同様に、横の辺をクリックして寸法を入力します。ここでは、縦10mm、横20mmとしています。
    寸法が入力されると長方形が緑色になります。緑色は形状が確定したことを表します。
    左側のタスク内にある「閉じる」をクリックしてスケッチを終了します。
    スケッチが終了した状態です。
    なお、左側のモデル内にあるSketchをダブルクリックすると、再びスケッチを編集することができます。

  7. 長さ200mmの梁を作成します。パッドをクリックします。

  8. 長さ200mm、面に対して対照にチェックを入れてOKをクリックします。

  9. 梁の上面中央の荷重を加える位置に線を入れます。WorkbenchをSketcherに変更します。

  10. 梁の上面をクリックし、「スケッチを作成」をクリックします。

  11. スケッチのアタッチで平面を選択してOKをクリックします。

  12. 梁の上面について、上半分に長方形を描く、次のようなスケッチを作成します。
    スケッチが終わったら、閉じるをクリックします。

  13. ワークベンチをPartに変更します。

  14. Ctrlキーを押しながら、左端のモデルで分割したい面のある形状(ここではPad)と分割に使用するスケッチ(ここではSketch001)の順にクリックします。

  15. Slice to Compound をクリックすると、上面が2つの面に分割されます。

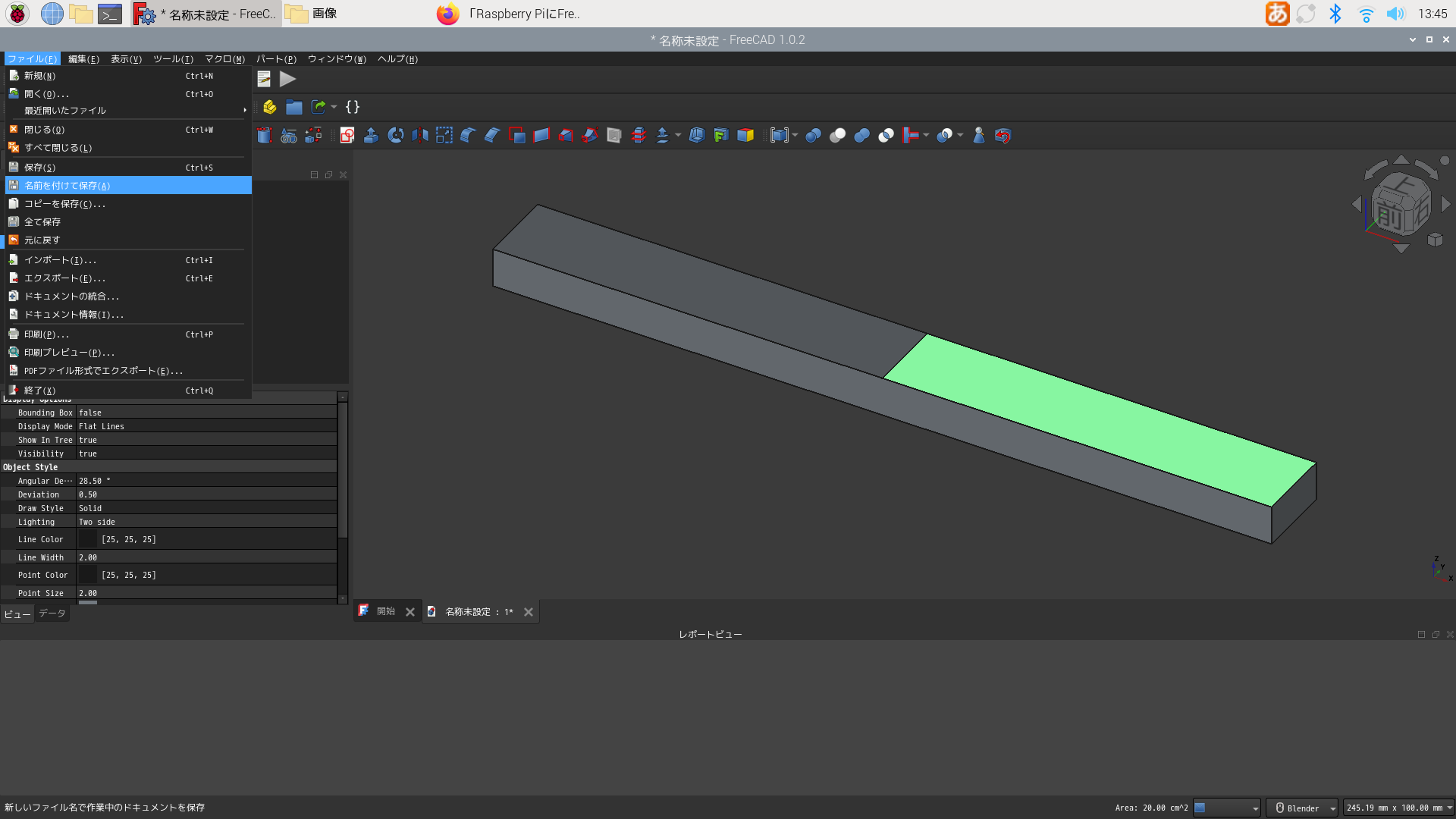

  16. モデルが完成したので、名前を付けて保存します。ここでは、FreeCADのフォルダに格納します。

※FreeCADによる面分割の方法は次の記事に掲載されています。

梁の3点曲げモデルの応力解析

  1. ワークベンチをFEMに変更します。

  2. 解析コンテナーをクリックします。

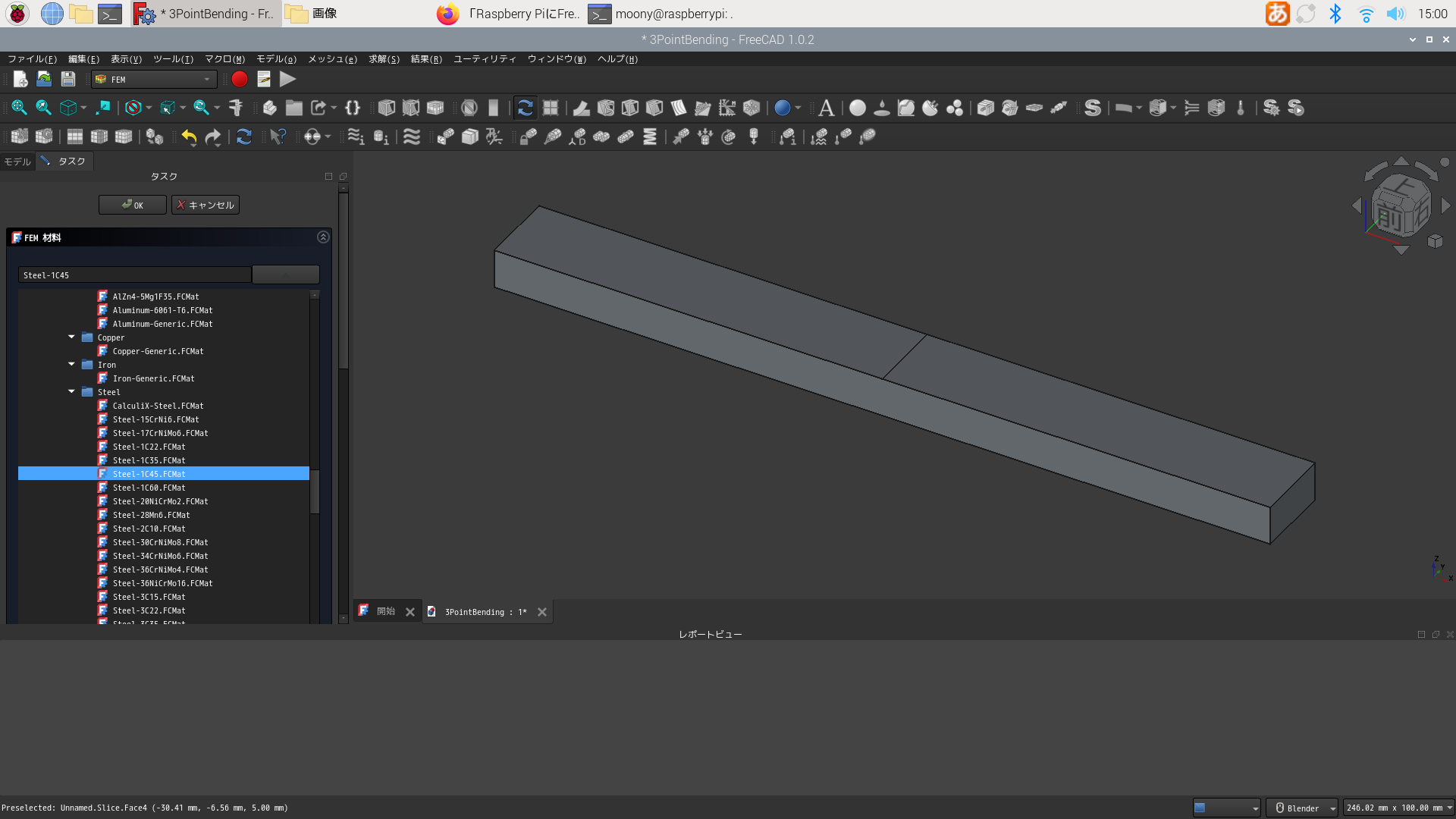

  3. 固体体用材料をクリックして、材料を選択します。ここでは、「Steel-1C45」を選択しました。

  4. 境界条件を設定します。

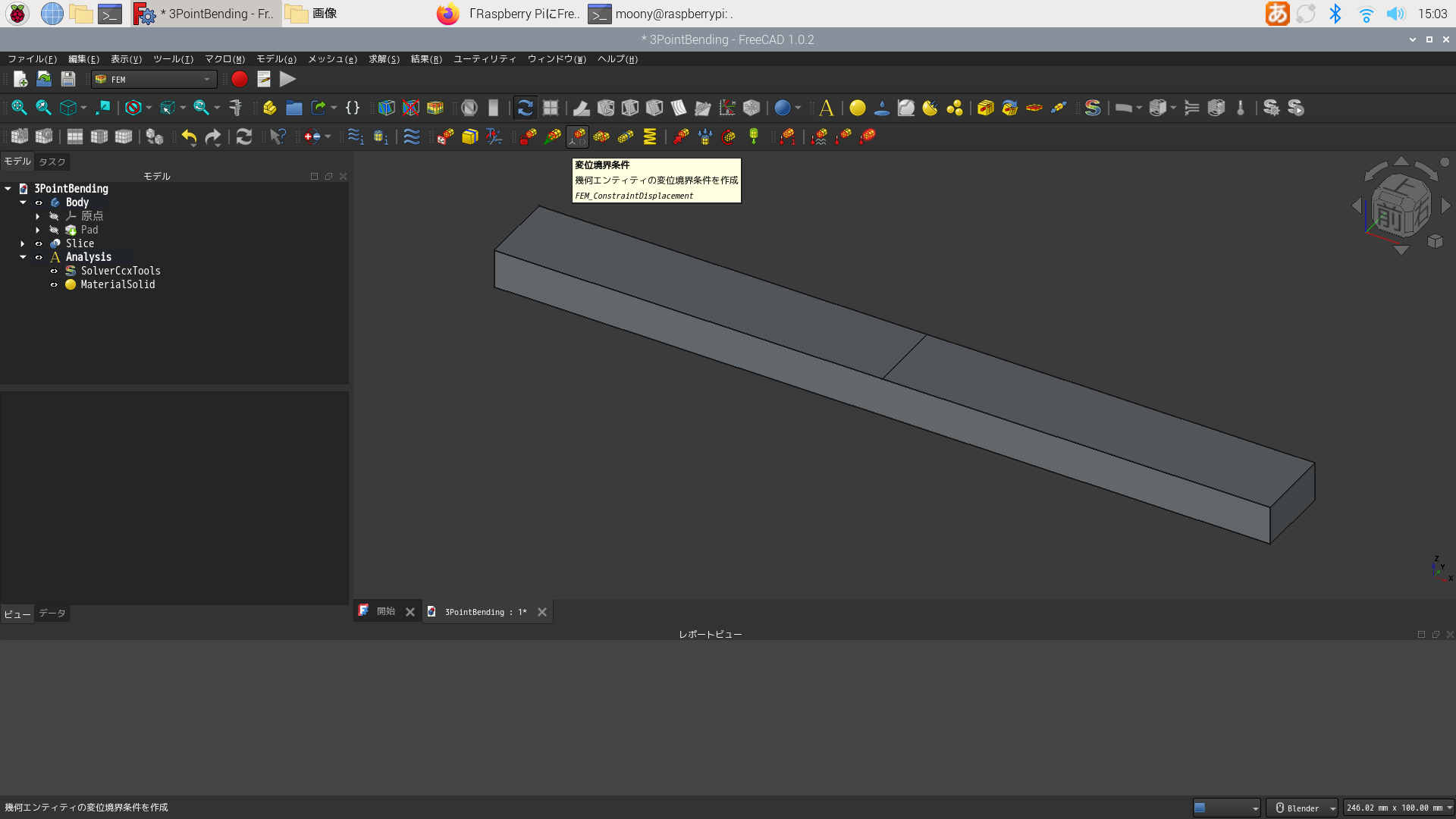

    変位境界条件をクリックして

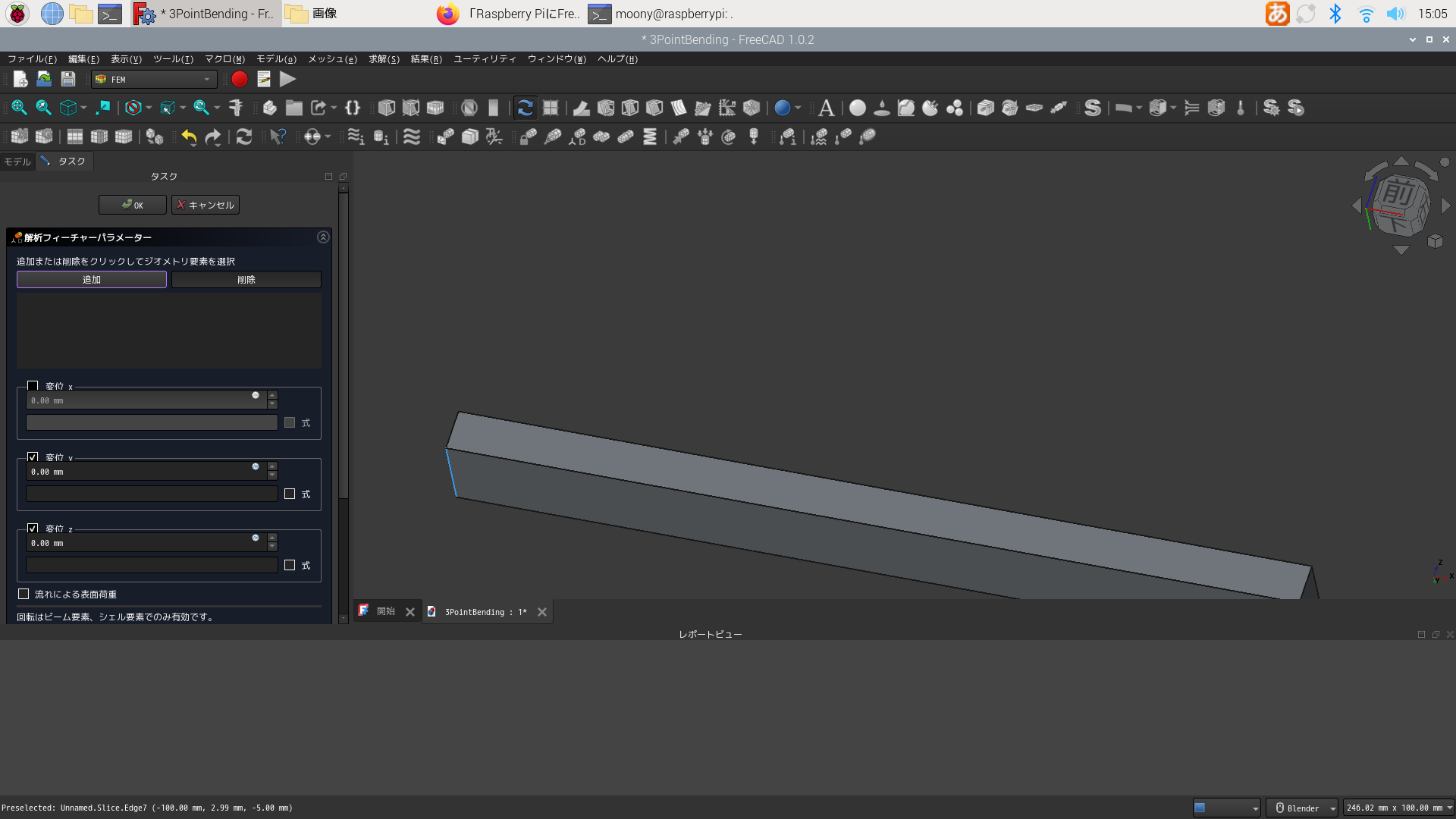

    追加をクリックし、梁の裏面の片方のエッジをクリックして、YとZの変位を0に設定します。
    同様に、梁の裏面のもう片方のエッジをクリックして、Zの変位を0に設定します。
    設定が終了した状態です。
    梁の中央に荷重を加えます。荷重負荷をクリックして
    追加をクリックし、梁の表面の中央線をクリックし、加力に荷重値を入力します。ここでは1kNとします。
    荷重の向きを定義するために、梁の表面に垂直なエッジをクリックして、方向をクリックします。ここでは、梁の厚さ方向のエッジをクリックして、それを方向としました。荷重の矢印が梁を押している方向になっていない場合は、逆方向をチェックします。

  5. メッシュを作成します。Bodyを選択してから、Netgenによる形状からのFEMメッシをクリックします。
    適用をクリックするたびに、設定された条件でメッシュが作成され表示されます。

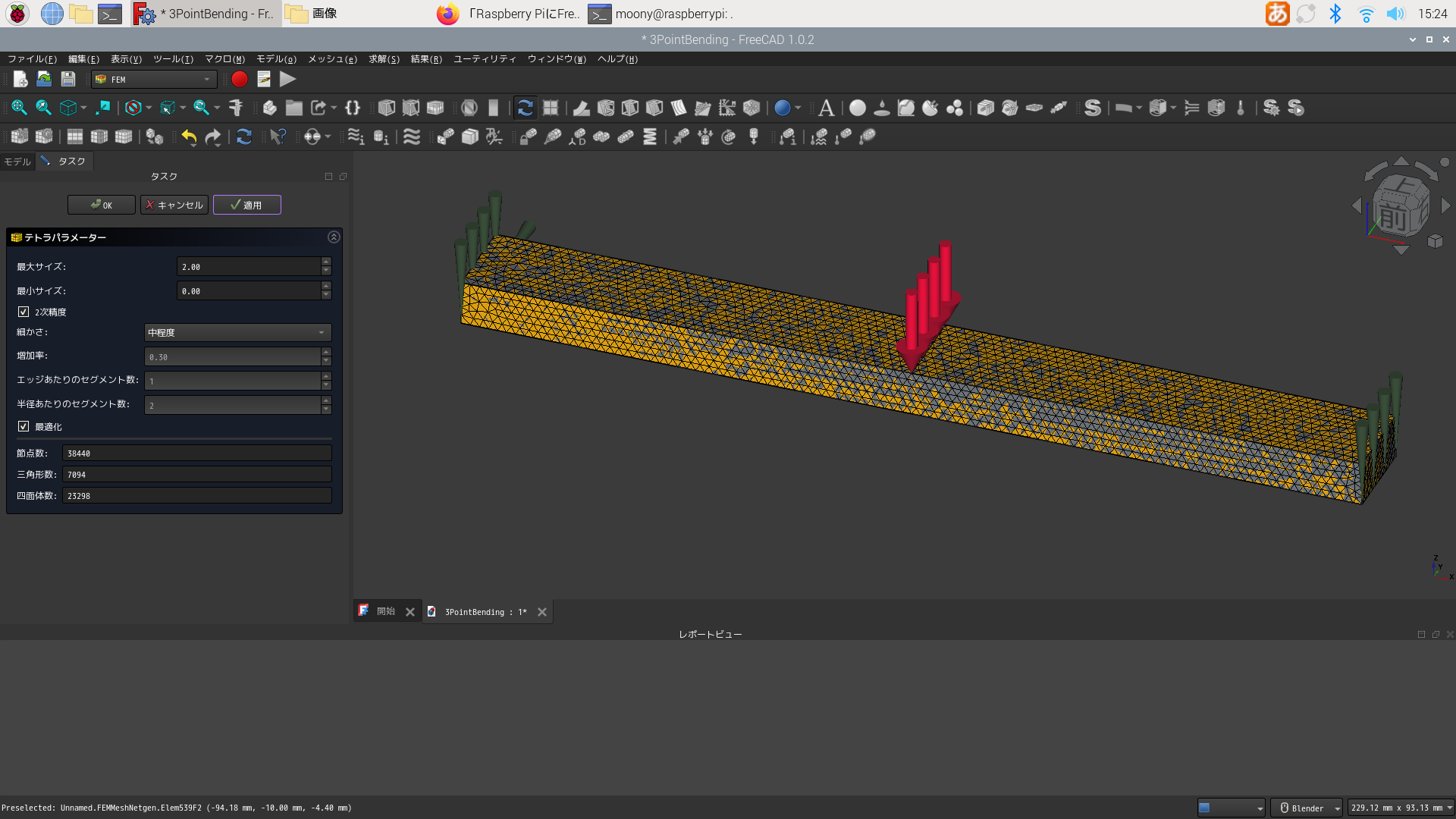

    ここでは、最大サイズ2mmとし、2次精度にチェックを入れた条件でメッシュを作成しました。最後にOKをクリックします。

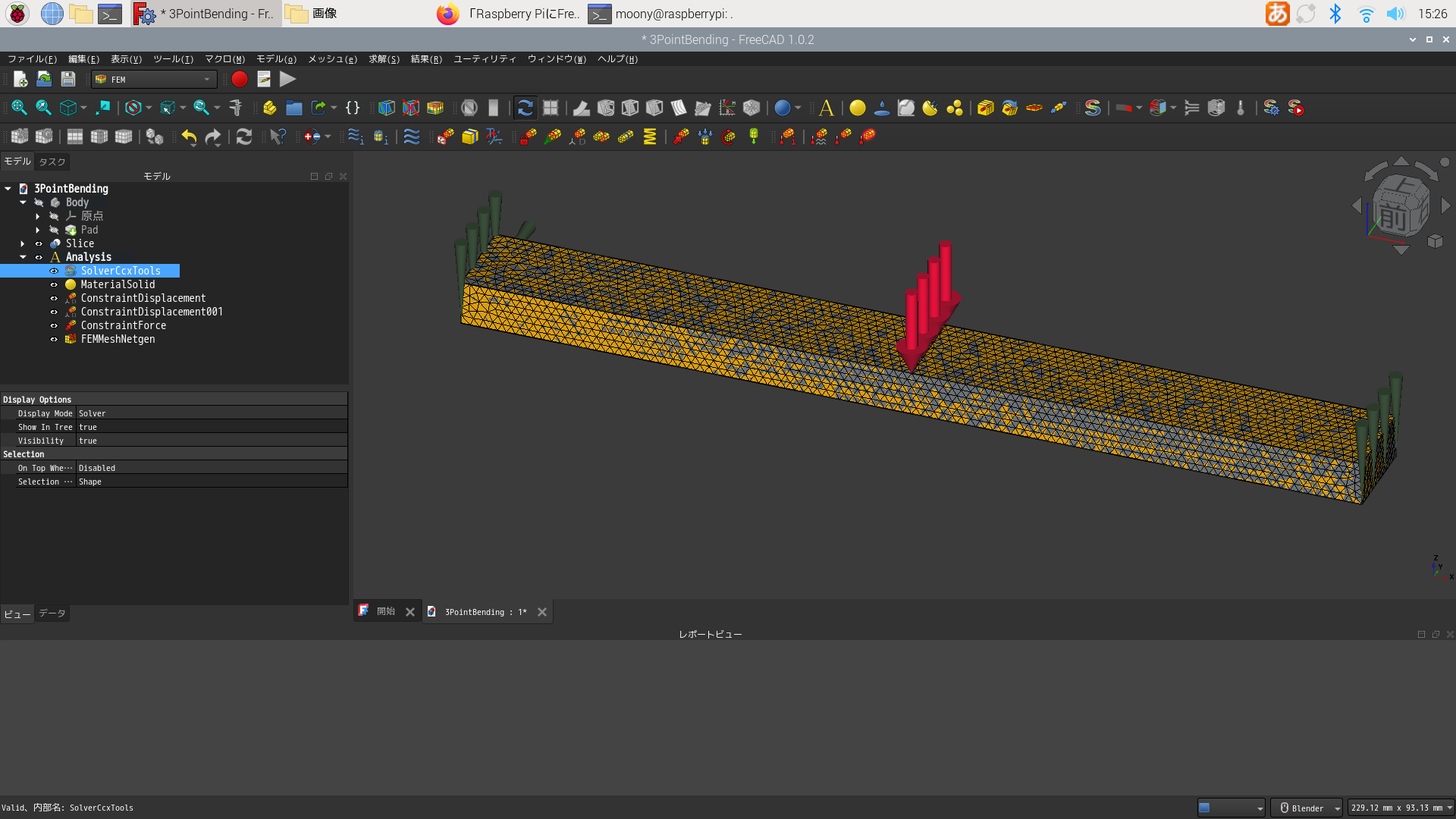

  6. SolverCcxToolsをダブルクリックします。

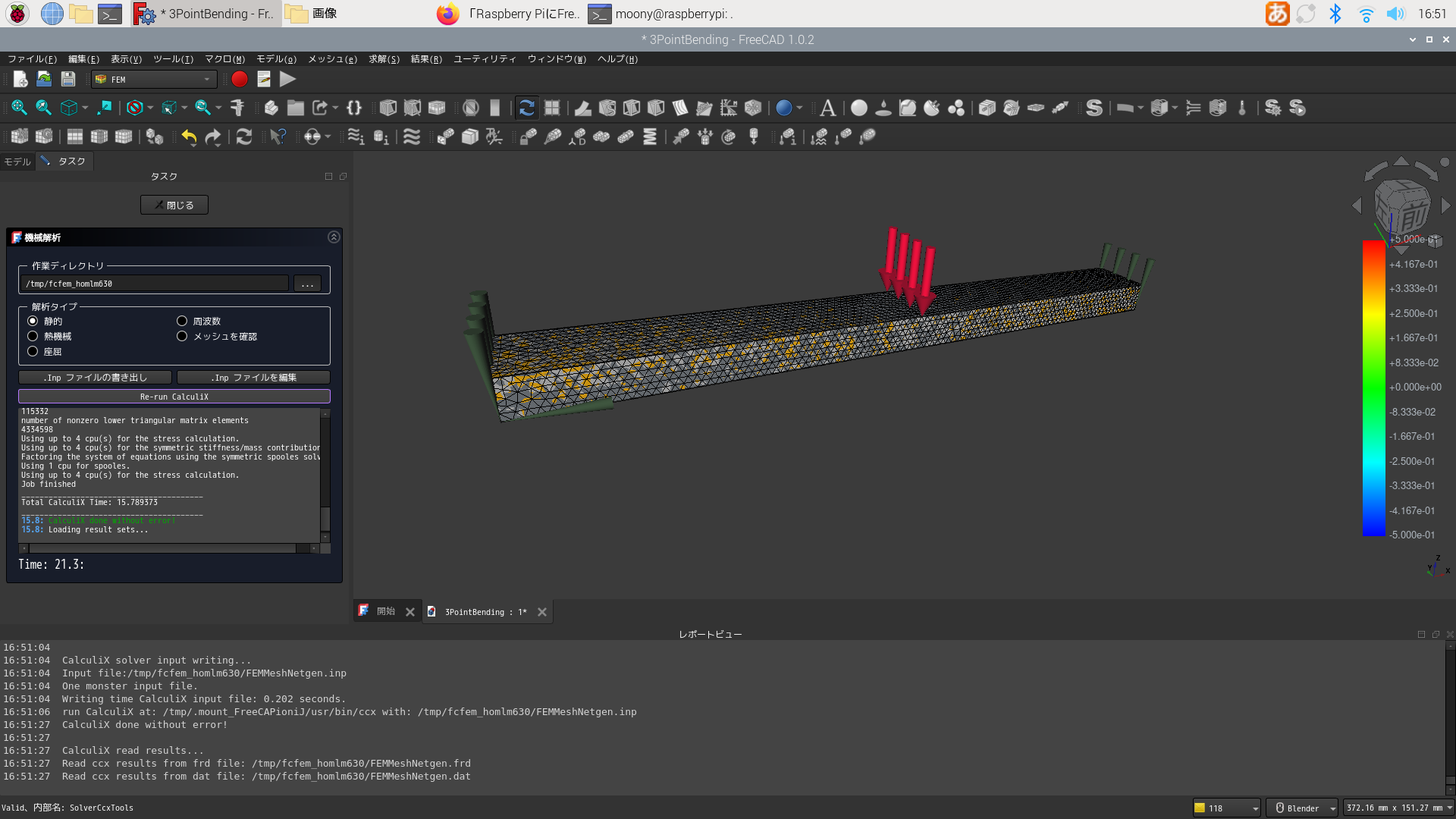

    .Inpファイルの書き出し、Calculix実行の順に実行します。21秒で解析が終了しました。閉じるをクリックします。

  7. CCX_Resultsをダブルクリックして結果を表示します。
    最大たわみは0.48mm(0.488mm)、最大引張応力は148.86MPa(150MPa)という結果も得られました。ここで、カッコ内は材料力学による理論値です。

終わりに

参考までに、私のノートパソコン(CPU Core i7-1065G7 1.3GHz、RAM16GB、Windows11、SSD512GB)でこのモデルを解析したところ17秒かかりました。
