DynatraceでCloudwatchLogsのデータを分析する

目的

AWSのログをDynatraceにて転送・分析をする方法を共有する。

<背景>
プロジェクトにて、プロキシサーバへの負荷削減のために通信量が極端に増えた場合にアラートを出したり、どこから通信が発生しているかの原因を分析するための活用方法を検討した。

前提

・Cloudwatch Logsにて、Transit GatewayのVPC Flow Logが出力されていること
・Cloudwatch LogsのログがDynatraceへ転送されていること

設定手順

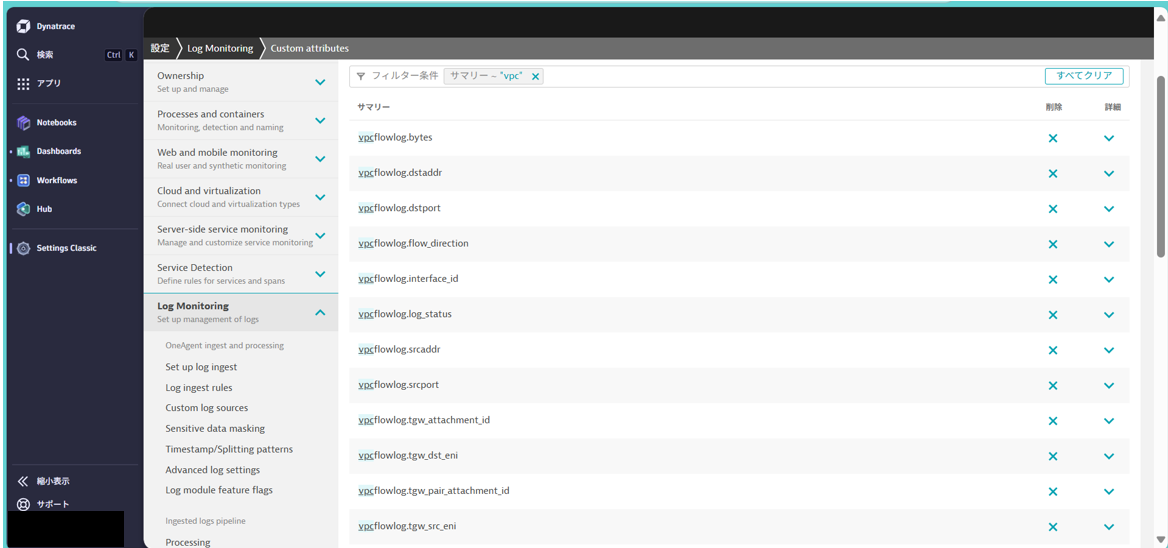

Custom Log Attributeを設定する

Custom Log Attributeは、いわゆるこちらで定義できる変数みたいなものです。
ここで設定を行うことで、のちにCloudwatch Logsから送られてきた中身を定義したり、フィルタリングを行ったりすることができます。

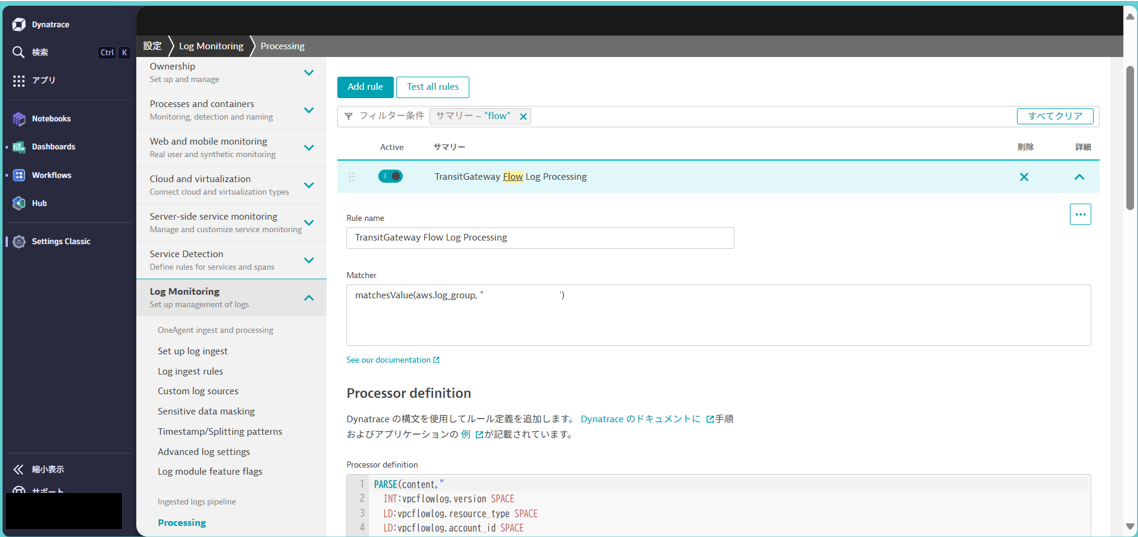

Processingの設定

Custom Log Attributeにて定義した変数を、Cloudwatch Logsから転送されてきたデータとマッピングさせる設定を行います。

PARSE(content,"
  INT:vpcflowlog.version SPACE
  LD:vpcflowlog.resource_type SPACE
  LD:vpcflowlog.account_id SPACE
  LD:vpcflowlog.tgw_id SPACE
  LD:vpcflowlog.tgw_attachment_id SPACE
  LD:vpcflowlog.tgw_src_vpc_account_id SPACE
  LD:vpcflowlog.tgw_dst_vpc_account_id SPACE
  LD:vpcflowlog.tgw_src_vpc_id SPACE
  LD:vpcflowlog.tgw_dst_vpc_id SPACE
  LD:vpcflowlog.tgw_src_subnet_id SPACE
  LD:vpcflowlog.tgw_dst_subnet_id SPACE
  LD:vpcflowlog.tgw_src_eni SPACE
  LD:vpcflowlog.tgw_dst_eni SPACE
  LD:vpcflowlog.tgw_src_az_id SPACE
  LD:vpcflowlog.tgw_dst_az_id SPACE
  LD:vpcflowlog.tgw_pair_attachment_id SPACE
  IPV4:vpcflowlog.srcaddr SPACE
  IPV4:vpcflowlog.dstaddr SPACE
  LD:vpcflowlog.srcport SPACE
  LD:vpcflowlog.dstport SPACE
  LD:vpcflowlog.protocol SPACE
  LD:vpcflowlog.packets SPACE
  LD:vpcflowlog.bytes SPACE
  LD:vpcflowlog.start SPACE
  LD:vpcflowlog.end SPACE
  LD:vpcflowlog.log_status SPACE
  LD:vpcflowlog.type SPACE
  LD:vpcflowlog.packets_lost_no_route SPACE
  LD:vpcflowlog.packets_lost_blackhole SPACE
  LD:vpcflowlog.packets_lost_mtu_exceeded SPACE
  LD:vpcflowlog.packets_lost_ttl_expired SPACE
  LD:vpcflowlog.tcp_flags SPACE
  LD:vpcflowlog.region SPACE
  LD:vpcflowlog.flow_direction SPACE
  LD:vpcflowlog.pkt_src_aws_service SPACE
  LD:vpcflowlog.pkt_dst_aws_service
")

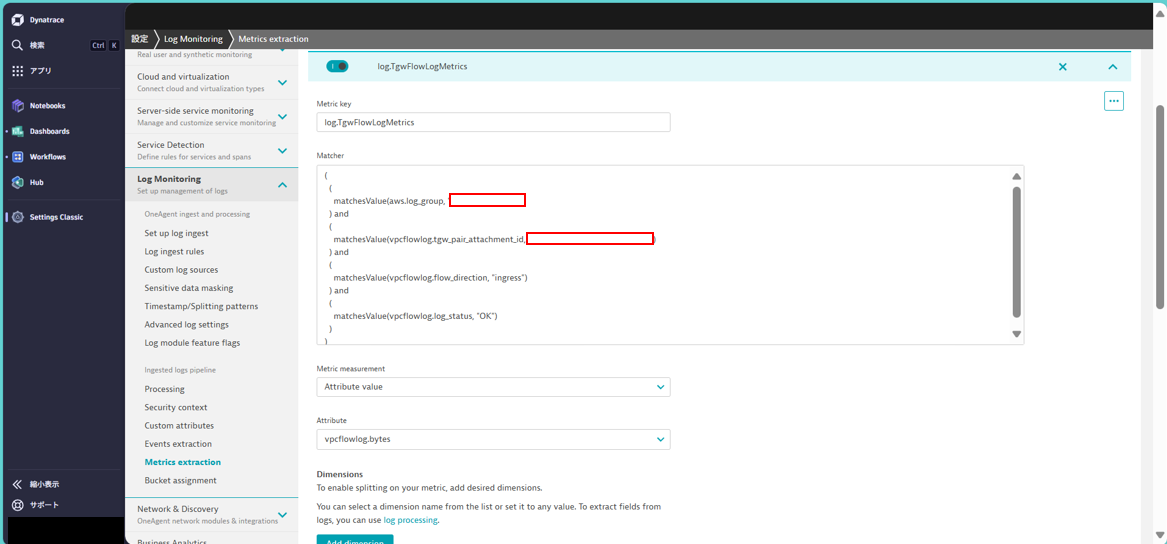

Custom Metricsの設定

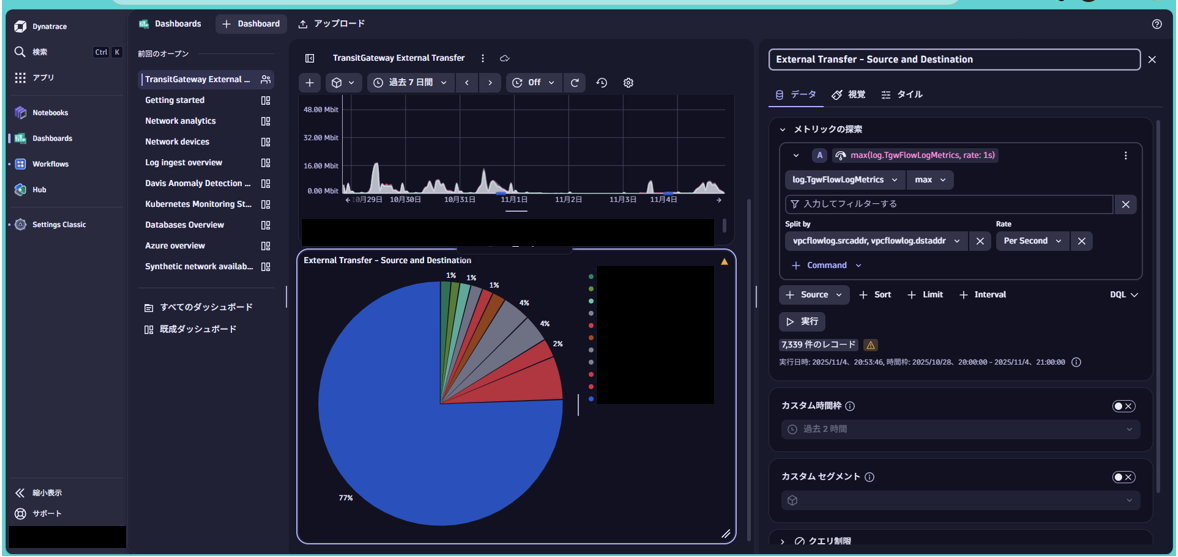

ダッシュボードの設定

Custom Metricsにて設定したメトリクスをダッシュボードに反映できます。
状況に応じてグラフを設定し、分析をすることができます。

最後に

今回は通信量に関する分析を行うために色々な設定を行いましたが、今後このようにCloudwatch Logsを活用することはあるかと思います。
ログをうまく活用し分析を行うこと、そしてその方法を知ることは、様々な場面で活きてくると感じました。
