自作のHelm Chartを使ってPrometheusで収集したmetricsをカスタマイズする

Last updated at Posted at 2025-04-18

1. 初めに

Prometheus + GrafanaでGPUサーバーの監視を行うにあたり、デフォルトの設定からの情報だと求めるmetricsの表示方法にできなかったため、勉強も兼ねてHelm Chartを自作してみました。
自作したHelm Chartは以下のレポジトリに置いています。

2. 経緯

弊研究室ではGPUを複数台載せたGPUサーバーを十数台運用していますが、その監視方法として、

  • nvidia-smiを各GPUサーバーで定期実行（Ansibleなども使わずcron手書き…）
  • 結果をnfsでマウントしてあるファイルサーバー上にcsvとして書き出し
  • そのcsvを読み取って表示するWebアプリケーションを公開

という時代に取り残されたような監視方法を取っていました。流石に各サーバーで独自の設定を置いておくのはなということもあり、Prometheus + Grafana on Kubernetesで実装しようと思っていたのですが、デフォルトだとGPUのメトリクスを一覧で表示させようにもできないことが分かったため、PrometheusとGrafanaの間にメトリクスをカスタマイズするアプリケーションを挟む必要が出てきました。
（公式で出してくれてるDashboardもあるけど、実運用上だと別にこんな洒落たDashboardは要らない…）

NVIDIA DCGM Exporter Dashboard

3. 環境

先にオンプレの監視用サーバー2台と監視対象のGPUサーバー1台でClusterを作成しています。CNIはCalicoを使っています。

  • Kubernetes: v1.32.1, v1.32.3
  • Helm: v3.17.2
$ k get node -o custom-columns=NAME:.metadata.name,VERSION:.status.nodeInfo.kubeletVersion,OS-IMAGE:.status.nodeInfo.osImage
NAME     VERSION   OS-IMAGE
admin1   v1.32.1   Debian GNU/Linux 12 (bookworm)
admin2   v1.32.3   Debian GNU/Linux 12 (bookworm)
gpu1     v1.32.3   Ubuntu 24.04.2 LTS

また、予めGPUのmetricsを収集するために、Prometheus + Grafanaを含むkube-prometheus-stackとDCGM exporterを含むGPU operatorをHelmにて導入しています。
（この辺りもオンプレだとかなり手こずったのでどこかでまとめたい…）

  • tigera-operator: v3.29.3
  • kube-prometheus-stack: v0.81.0
  • GPU operator: v25.3.0
$ helm list -A
NAME                    NAMESPACE               REVISION        UPDATED                                 STATUS         CHART                            APP VERSION
calico                  tigera-operator         1               2025-04-05 18:28:43.842720625 +0900 JST deployed       tigera-operator-v3.29.3          v3.29.3
gpu-operator            gpu-operator            1               2025-04-05 18:57:21.82273005 +0900 JST  deployed       gpu-operator-v25.3.0             v25.3.0
kube-prometheus         server-monitoring       1               2025-04-10 18:03:53.530031722 +0900 JST deployed       kube-prometheus-stack-70.4.2     v0.81.0

$ kubectl get svc -n server-monitoring -o custom-columns=NAME:.metadata.name,TYPE:.spec.type,CLUSTER-IP:.spec.clusterIP,EXTERNAL-IP:.status.loadBalancer.ingress[0].ip,PORTS:.spec.ports[*].port
NAME                                       TYPE        CLUSTER-IP       EXTERNAL-IP   PORTS
alertmanager-operated                      ClusterIP   None             <none>        9093,9094,9094
kube-prometheus-grafana                    NodePort    10.109.213.217   <none>        3000
kube-prometheus-kube-prome-alertmanager    ClusterIP   10.107.18.241    <none>        9093,8080
kube-prometheus-kube-prome-operator        ClusterIP   10.106.14.47     <none>        8080
kube-prometheus-kube-prome-prometheus      NodePort    10.104.143.252   <none>        9090,8080
kube-prometheus-kube-state-metrics         ClusterIP   10.109.115.244   <none>        8080
kube-prometheus-prometheus-node-exporter   ClusterIP   10.100.139.200   <none>        9100
prometheus-operated                        ClusterIP   None             <none>        9090

$ kubectl get svc -n gpu-operator -o custom-columns=NAME:.metadata.name,TYPE:.spec.type,CLUSTER-IP:.spec.cl
usterIP,EXTERNAL-IP:.status.loadBalancer.ingress[0].ip,PORTS:.spec.ports[*].port
NAME                   TYPE        CLUSTER-IP       EXTERNAL-IP   PORTS
gpu-operator           ClusterIP   10.103.110.170   <none>        8080
nvidia-dcgm-exporter   ClusterIP   10.103.244.54    <none>        9400

4. Helm Chartの作成

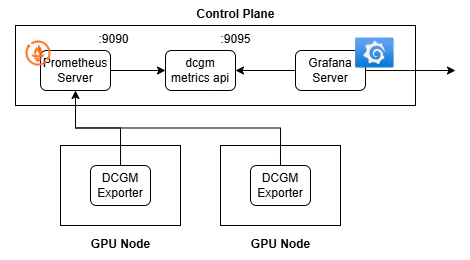

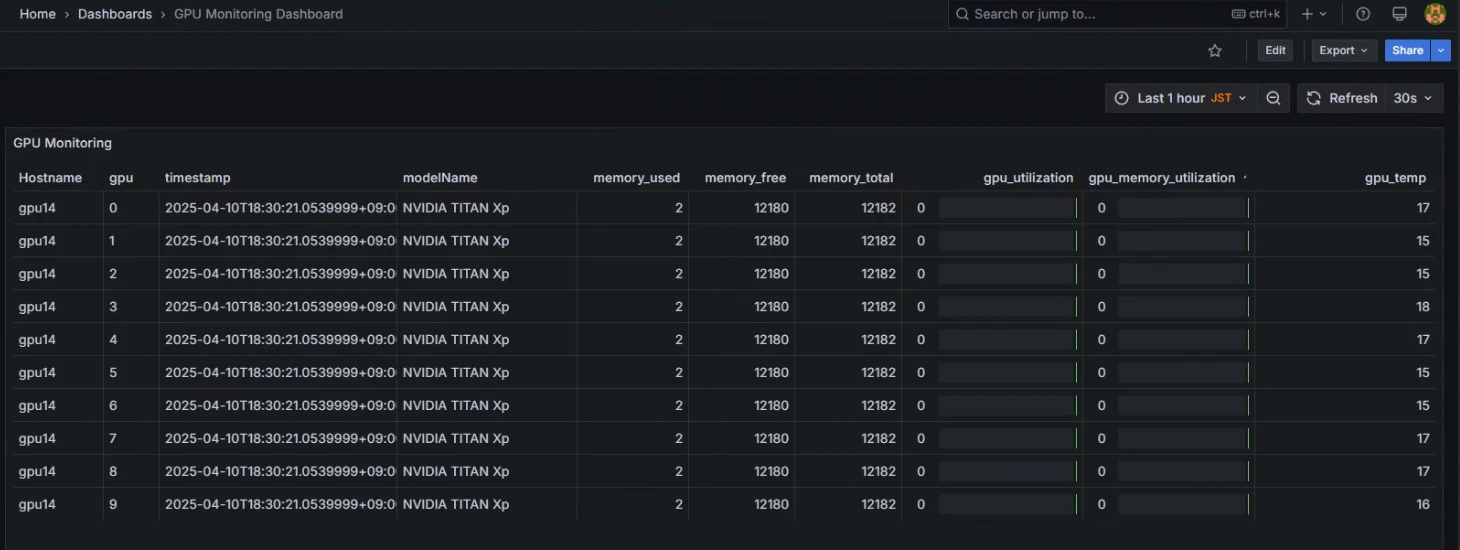

目標としては、以下のdcgm metris apiのようにPrometheus HTTP APIからDCGM Exporterから収集したmetricsをPollingしてきて、内部で加工、それを9095でListenするアプリケーションの実装を目指します。単純なアプリケーションなのでGolangで書いてコンパイルし、それを含めてDocker Imageにし、さらにそのImageをDeploymentとしてデプロイする構成にしました。


4.1. アプリの作成

PrometheusのHTTP APIからmetricsを収集する部分を書きます。

4.1.1. Prometheusからmetricsの取得

以下のDocumentによると/api/v1/query?query=<query_name>で取ってこられるらしいので、取得したいmetrics名のスライスmetricNamesからURLを組み立ててGetする関数FetchPrometheusMetricsを作ります。ここで、metricNamesStrはKubernetes側の環境変数METRIC_NAMESとして渡して読み込む変数になります。

dcgm-metrics-api/pkg/cmd/prometheus.go
func FetchPrometheusMetrics(promURL string, metricNamesStr string) ([]Result, error) {
	var metricNames []string
	if err := yaml.Unmarshal([]byte(metricNamesStr), &metricNames); err != nil {
		return nil, fmt.Errorf("failed to parse metric names: %v", err)
	}

	var allResults []Result

	for _, metric := range metricNames {
		url := fmt.Sprintf("%s/api/v1/query?query=%s", promURL, metric)

		resp, err := http.Get(url)
		if err != nil {
			return nil, fmt.Errorf("failed to fetch metric %s: %v", metric, err)
		}
		defer resp.Body.Close()

		if resp.StatusCode != http.StatusOK {
			body, _ := io.ReadAll(resp.Body)
			return nil, fmt.Errorf("failed to fetch metric %s: status %d, body: %s",
				metric, resp.StatusCode, string(body))
		}

		var pResp PrometheusResponse
		if err := json.NewDecoder(resp.Body).Decode(&pResp); err != nil {
			return nil, fmt.Errorf("failed to decode response for metric %s: %v", metric, err)
		}

		if pResp.Status != "success" {
			return nil, fmt.Errorf("prometheus returned non-success status for metric %s: %s",
				metric, pResp.Status)
		}

		allResults = append(allResults, pResp.Data.Result...)
	}

	if len(allResults) == 0 {
		return nil, fmt.Errorf("no results returned from Prometheus")
	}

	return allResults, nil
}

4.1.2. 取得したmetricsの加工

次に、取得したmetricsを加工するMergeGpuMetricsを書きます。ここでは具体的にDCGM Exporterから取得できる温度、GPUメモリ使用率などを取得するように直書きしています。（この辺りも将来的にはカスタマイズできるようにしたい…）

dcgm-metrics-api/pkg/cmd/gpu.go
const (
	MetricGPUTemp       = "DCGM_FI_DEV_GPU_TEMP"
	MetricGPUMemoryFree = "DCGM_FI_DEV_FB_FREE"
	MetricGPUMemoryUsed = "DCGM_FI_DEV_FB_USED"
	MetricGPUUtil       = "DCGM_FI_DEV_GPU_UTIL"
	MetricGPUMemoryUtil = "DCGM_FI_DEV_MEM_COPY_UTIL"
)

type GpuStatus struct {
	Hostname  string    `json:"Hostname"`
	DeviceID  string    `json:"gpu"`
	UUID      string    `json:"uuid"`
	Timestamp time.Time `json:"timestamp"`
	Name      string    `json:"modelName"`
	MemFree   float64   `json:"memory_free"`
	MemUsed   float64   `json:"memory_used"`
	MemTotal  float64   `json:"memory_total"`
	GPUUtil   float64   `json:"gpu_utilization"`
	MemUtil   float64   `json:"gpu_memory_utilization"`
	GPUTemp   float64   `json:"gpu_temp"`
}

func MergeGpuMetrics(results []Result) ([]GpuStatus, error) {
	if len(results) == 0 {
		return nil, fmt.Errorf("no metrics provided")
	}

	gpuMap := make(map[string]*GpuStatus)

	for _, result := range results {
		uuid := result.Metric["UUID"]
		if uuid == "" {
			continue
		}

		status, exists := gpuMap[uuid]
		if !exists {
			status = &GpuStatus{
				Hostname: result.Metric["Hostname"],
				DeviceID: result.Metric["gpu"],
				Name:     result.Metric["modelName"],
				UUID:     uuid,
			}
			gpuMap[uuid] = status
		}

		timestamp, err := result.GetTimestamp()
		if err == nil {
			status.Timestamp = ConvertUTCToJST(timestamp)
		}

		metricName := result.Metric["__name__"]
		val, err := result.GetValue()
		if err != nil {
			return nil, fmt.Errorf("invalid value for metric %s: %v", metricName, err)
		}

		switch metricName {
		case MetricGPUMemoryFree:
			status.MemFree = val
		case MetricGPUMemoryUsed:
			status.MemUsed = val
		case MetricGPUUtil:
			status.GPUUtil = val
		case MetricGPUMemoryUtil:
			status.MemUtil = val
		case MetricGPUTemp:
			status.GPUTemp = val
		default:
			return nil, fmt.Errorf("invalid metric name: %s", metricName)
		}
		if status.MemFree != 0 && status.MemUsed != 0 {
			status.MemTotal = status.MemFree + status.MemUsed
		}
	}

	if len(gpuMap) == 0 {
		return nil, fmt.Errorf("no valid GPU metrics found")
	}

	statuses := make([]GpuStatus, 0, len(gpuMap))
	for _, s := range gpuMap {
		statuses = append(statuses, *s)
	}

	// Sort the statuses by Hostname and DeviceID
	sort.Sort(ByHostnameAndDeviceID(statuses))

	return statuses, nil
}

4.1.3. 加工したmetricsの公開

先ほど作成した関数群をHandlerとして、8080番でListenします。

dcgm-metrics-api/pkg/cmd/app.go
func MetricsHandler(w http.ResponseWriter, r *http.Request) {
	promURL := os.Getenv("PROMETHEUS_URL")
	if promURL == "" {
		sendError(w, "PROMETHEUS_URL environment variable is not set", http.StatusInternalServerError)
		return
	}

	metricNamesStr := os.Getenv("METRIC_NAMES")
	if metricNamesStr == "" {
		sendError(w, "METRIC_NAMES environment variable is not set", http.StatusInternalServerError)
		return
	}

	results, err := FetchPrometheusMetrics(promURL, metricNamesStr)
	if err != nil {
		sendError(w, err.Error(), http.StatusInternalServerError)
		return
	}

	data, err := MergeGpuMetrics(results)
	if err != nil {
		sendError(w, err.Error(), http.StatusInternalServerError)
		return
	}

	w.Header().Set("Content-Type", "application/json")
	if err := json.NewEncoder(w).Encode(data); err != nil {
		sendError(w, "Failed to encode response", http.StatusInternalServerError)
		return
	}
}

// Run starts the HTTP server and sets up the metrics endpoint
func Run() error {
	// Get endpoint from environment variable or use default
	endpoint := os.Getenv("METRICS_ENDPOINT")
	if endpoint == "" {
		endpoint = defaultEndpoint
	}

	// Register handlers
	http.HandleFunc(endpoint, MetricsHandler)
	http.HandleFunc("/ready", ReadinessProbeHandler)
	http.HandleFunc("/health", LivenessProbeHandler)

	// Start server
	port := ":8080"
	log.Printf("Starting server on %s with endpoint %s", port, endpoint)
	return http.ListenAndServe(port, nil)
}
dcgm-metrics-api/cmd/dcgm-metrics-api
/main.go
package main

import (
	"log"

	"github.com/V01d42/dcgm-metrics-api/pkg/cmd"
)

func main() {
	if err := cmd.Run(); err != nil {
		log.Fatalf("Failed to start server: %v", err)
	}
}

ここには記載していませんが、Kubernetesでは死活監視用のProbeの設定があるため、それらをReadinessProbeHandler,LivenessProbeHandlerとして用意しています。（今回はHTTP

4.2. Dockerfileの作成

先ほど作ったプログラムを最初にgolangのコンテナでbuildし、その後buildしたバイナリだけをコピーして8080番を公開した状態で実行させるようにしました。

dcgm-metrics-api/docker
# Build stage
FROM golang:1.24.2-alpine AS builder

# Install build tools and set up environment
WORKDIR /app
COPY go.mod go.sum ./
RUN apk add --no-cache git gcc musl-dev tzdata && \
    go mod download

# Build optimized binary
COPY . .
RUN CGO_ENABLED=0 GOOS=linux go build -ldflags="-w -s" -o dcgm-metrics-api ./cmd/dcgm-metrics-api

# Runtime stage
FROM scratch

# Copy required certificates and timezone data
COPY --from=builder /etc/ssl/certs/ca-certificates.crt /etc/ssl/certs/
COPY --from=builder /usr/share/zoneinfo /usr/share/zoneinfo

# Set up working directory and copy binary
WORKDIR /app
COPY --from=builder /app/dcgm-metrics-api .

EXPOSE 8080
CMD ["./dcgm-metrics-api"]

4.3. Helm Chartの作成

Helm Chart用のディレクトリを以下のように作成します。今回は上で作成したDocker Imageを動かすDeploymentとそれを公開するService用のyamlを準備します。

charts/
└── dcgm-metrics-api/
    ├── Chart.yaml
    ├── values.yaml
    └── templates/
        ├── NOTES.txt
        ├── deployment.yaml
        ├── service.yaml
        └── _helpers.tpl

deployment.yaml,service.yaml,values.yamlの記述は以下のようにしました。

dcgm-metrics-api/charts/dcgm-metrics-api/templates/deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: {{ include "dcgm-metrics-api.fullname" . }}
  labels:
    {{- include "dcgm-metrics-api.labels" . | nindent 4 }}
spec:
  replicas: {{ .Values.replicaCount }}
  selector:
    matchLabels:
      {{- include "dcgm-metrics-api.selectorLabels" . | nindent 6 }}
  template:
    metadata:
      labels:
        {{- include "dcgm-metrics-api.selectorLabels" . | nindent 8 }}
    spec:
      containers:
        - name: {{ .Chart.Name }}
          image: "{{ .Values.image.repository }}:{{ .Values.image.tag | default .Chart.AppVersion }}"
          imagePullPolicy: {{ .Values.image.pullPolicy }}
          ports:
            - name: http
              containerPort: 8080
              protocol: TCP
          env:
            - name: PROMETHEUS_URL
              value: {{ .Values.env.PROMETHEUS_URL | quote }}
            - name: METRICS_ENDPOINT
              value: {{ .Values.env.METRICS_ENDPOINT | quote }}
            - name: METRIC_NAMES
              value: |
                {{- .Values.env.METRIC_NAMES | nindent 16 }}
            {{- with .Values.extraEnv }}
            {{- toYaml . | nindent 12 }}
            {{- end }}
          resources:
            {{- toYaml .Values.resources | nindent 12 }}
          {{- with .Values.nodeSelector }}
          nodeSelector:
            {{- toYaml . | nindent 12 }}
          {{- end }}
          {{- with .Values.affinity }}
          affinity:
            {{- toYaml . | nindent 12 }}
          {{- end }}
          {{- with .Values.tolerations }}
          tolerations:
            {{- toYaml . | nindent 12 }}
          {{- end }}
          livenessProbe:
            {{- toYaml .Values.probes.liveness | nindent 12 }}
          readinessProbe:
            {{- toYaml .Values.probes.readiness | nindent 12 }}
dcgm-metrics-api/charts/dcgm-metrics-api/templates/service.yaml
apiVersion: v1
kind: Service
metadata:
  name: {{ include "dcgm-metrics-api.fullname" . }}
  labels:
    {{- include "dcgm-metrics-api.labels" . | nindent 4 }}
  {{- with .Values.service.annotations }}
  annotations:
    {{- toYaml . | nindent 4 }}
  {{- end }}
spec:
  type: {{ .Values.service.type }}
  ports:
    {{- toYaml .Values.service.ports | nindent 4 }}
  selector:
    {{- include "dcgm-metrics-api.selectorLabels" . | nindent 4 }}
  {{- if .Values.service.externalIPs }}
  externalIPs:
    {{- toYaml .Values.service.externalIPs | nindent 4 }}
  {{- end }}
  {{- if .Values.service.loadBalancerIP }}
  loadBalancerIP: {{ .Values.service.loadBalancerIP | quote }}
  {{- end }}
  {{- if .Values.service.loadBalancerSourceRanges }}
  loadBalancerSourceRanges:
    {{- toYaml .Values.service.loadBalancerSourceRanges | nindent 4 }}
  {{- end }}
dcgm-metrics-api/charts/dcgm-metrics-api/values.yaml
replicaCount: 1

image:
  # repository: dcgm-metrics-api
  repository: ghcr.io/v01d42/dcgm-metrics-api
  pullPolicy: IfNotPresent
  # Overrides the image tag whose default is the chart appVersion.
  tag: ""

env:
  PROMETHEUS_URL: "http://prometheus-server:9090"
  METRICS_ENDPOINT: "/metrics"
  METRIC_NAMES: |
    - DCGM_FI_DEV_FB_FREE
    - DCGM_FI_DEV_FB_USED
    - DCGM_FI_DEV_GPU_UTIL
    - DCGM_FI_DEV_MEM_COPY_UTIL
    - DCGM_FI_DEV_GPU_TEMP

extraEnv: []

service:
  type: ClusterIP
  ports:
    - name: http
      port: 9095
      targetPort: http
      protocol: TCP
  annotations: {}
  externalIPs: []
  loadBalancerIP: ""
  loadBalancerSourceRanges: []

resources:
  limits:
    cpu: 100m
    memory: 128Mi
  requests:
    cpu: 50m
    memory: 64Mi

nodeSelector: {}

affinity: {}

tolerations: []

probes:
  livenessProbe:
    httpGet:
      path: /health
      port: 8080
    initialDelaySeconds: 30
    periodSeconds: 10
    timeoutSeconds: 5
    failureThreshold: 3

  readinessProbe:
    httpGet:
      path: /ready
      port: 8080
    initialDelaySeconds: 5
    periodSeconds: 5
    timeoutSeconds: 3
    failureThreshold: 3

4.4. Github Actionsの設定

最後にGithub ActionsにてMainブランチにPushされた場合、Docker ImageをBuildしてGitHub Container RegistryにPushするdocker_release.ymlと、このHelm Chartをchart-releaserを用いてReleaseするrelease.ymlをWorkflowとして用意しました。release.ymlの方はprometheus-community/helm-chartsのworkflowを参考にさせていただきました。（ただ、Docker ImageとHelm Chart両方をGHCRにPushする場合のversion管理が分からずdocker-releaseはややごり押し的な書き方をしてしまっています。）

dcgm-metrics-api/.github/workflows/docker_release.yml
name: Build and Push Docker Image

on:
  push:
    branches:
      - main
    paths:
      - '.github/workflows/docker_release.yml'
      - 'charts/dcgm-metrics-api/values.yaml'
      - 'cmd/dcgm-metrics-api/**'
      - 'docker/**'
      - 'go.mod'
      - 'go.sum'
      - 'pkg/**'

jobs:
  build:
    runs-on: ubuntu-latest
    permissions:
      contents: write
      packages: write

    steps:
      - name: Checkout
        uses: actions/checkout@v4

      - name: Get chart version
        id: chart_version
        run: |
          VERSION=$(yq e '.appVersion' charts/dcgm-metrics-api/Chart.yaml)
          echo "version=$VERSION" >> $GITHUB_OUTPUT

      - name: Set up Docker Buildx
        uses: docker/setup-buildx-action@v3

      - name: Log in to GitHub Container Registry
        uses: docker/login-action@v3
        with:
          registry: ghcr.io
          username: ${{ github.actor }}
          password: ${{ secrets.GITHUB_TOKEN }}

      - name: Build and push
        uses: docker/build-push-action@v5
        with:
          context: .
          file: docker/Dockerfile
          push: true
          tags: |
            ghcr.io/v01d42/dcgm-metrics-api:latest
            ghcr.io/v01d42/dcgm-metrics-api:${{ steps.chart_version.outputs.version }}
          labels: |
            org.opencontainers.image.source=${{ github.server_url }}/${{ github.repository }}
            org.opencontainers.image.version=${{ steps.chart_version.outputs.version }}
dcgm-metrics-api/.github/workflows/release.yml
name: Release Charts
permissions: {}

on:
  push:
    branches:
      - main
    paths:
      - '.github/workflows/release.yml'
      - 'charts/dcgm-metrics-api/**'
      - 'cmd/dcgm-metrics-api/**'
      - 'docker/**'
      - 'go.mod'
      - 'go.sum'
      - 'pkg/**'

jobs:
  release:
    permissions:
      contents: write  # for creating releases
      packages: write  # for pushing to GHCR
      id-token: write  # for keyless signing

    runs-on: ubuntu-latest
    steps:
      - name: Checkout Code
        uses: actions/checkout@v4
        with:
          fetch-depth: 0

      - name: Configure Git
        run: |
          git config user.name "$GITHUB_ACTOR"
          git config user.email "$GITHUB_ACTOR@users.noreply.github.com"

      - name: Set up Helm
        uses: azure/setup-helm@v4
        with:
          version: v3.12.0

      - name: Run chart-releaser
        uses: helm/chart-releaser-action@v1.7.0
        with:
          skip_existing: true
        env:
          CR_TOKEN: "${{ secrets.GITHUB_TOKEN }}"
          CR_GENERATE_RELEASE_NOTES: true

      - name: Login to GitHub Container Registry
        uses: docker/login-action@v3
        with:
          registry: ghcr.io
          username: ${{ github.actor }}
          password: ${{ secrets.GITHUB_TOKEN }}

      - name: Push charts to GHCR
        run: |
          shopt -s nullglob
          for pkg in .cr-release-packages/*; do
            if [ -z "${pkg:-}" ]; then
              break
            fi
            helm push "${pkg}" "oci://ghcr.io/v01d42/charts"
          done

これでgithubにてgh-pagesというbranchを作成した後、PushすればHelm Chartがreleaseされるはずです。また、以下のコマンドでhelmにてデプロイし、metricsを取得することができると思います。

$ helm repo add dcgm-metrics-api https://v01d42.github.io/dcgm-metrics-api/
$ helm install dcgm-metrics-api -n <namespace> dcgm-metrics-api/dcgm-metrics-api -f values.yaml
$ kubectl run curl-test -n server-monitoring --restart=Never --image=curlimages/curl:latest --rm -it -- curl http://dcgm-metrics-api.<namespace>:9095/metrics

また、実際にGrafana Dashboardで連携すると以下のような感じになります。一覧でどのデバイスがどれだけ使われてるか見れて嬉しい！


5. まとめ

ひとまず一覧で表示する機能については実装できて良かったです。
ただ誰がどういうGPUのProcessを使っているのかも表示したかったのですが、DCGM Exporterで取得できるメトリクスの中には入ってないようで…多分nvidia-smiを使って自作Exporterするしかないのかなぁと思っています。
また、Github ActionsによるCDを実装したのは良いですが、docker imageとhelm chartのversionをどのように管理して公開して同期させるのが良いのか、1時間ぐらいHelm Chartを公開しているRepositoryを見ても参考になるものがあまりなかったため、そのベストプラクティスについてもどこかで調べたいと思ってます。
まだまだ勉強中なので、より良い方法やそもそも別の解決策等あると思いますが、その辺り気軽にご指摘いただけると幸いです。

6. 参考文献

  • Kubernetes関係

  • Prometheus関係

  • DCGM Exporter関係

  • Helm Chart関係

  • Github Actions関係

3
2
0

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
Sign upLogin
3
2

Delete article

Deleted articles cannot be recovered.

Draft of this article would be also deleted.

Are you sure you want to delete this article?
