PlantUMLを使ってみる(MacOS) ~Visual Studio Codeでもっと使いやすく~

PlantUMLのjarファイルを入手

Graphviz(dot)をインストール

シーケンス図以外を書く場合に必要

※xcodeコマンドラインツールがインストールされていない場合はインストール

$ xcode-select --install
$ brew install graphviz

graphvizが使えるようになっているか確認

$ java -jar plantuml.1.2017.19.jar -testdot

試しに使ってみる

testUML.txt
@startuml plantuml_simple.png

Foo -> Bar : コメント
Foo <-- Bar

@enduml

画像ファイル生成

$ java -jar plantuml.1.2017.19.jar testUML.txt

確認すると

クラス図も描いてみる

公式サンプルから
http://plantuml.com/class-diagram

testUML_class.txt
@startuml
Class01 <|-- Class02
Class03 *-- Class04
Class05 o-- Class06
Class07 .. Class08
Class09 -- Class10
@enduml

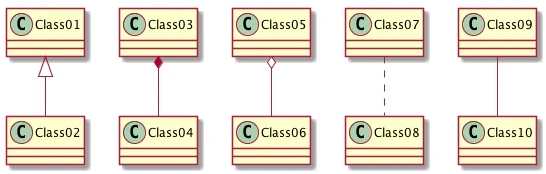

同様に画像生成

java -jar plantuml.1.2017.19.jar testUML_class.txt


生成できた!

Visual Studio Codeでプレビューしながら使う

インストール

「拡張機能」から、検索バーに「PlantUML」と入力
「PlantUML(jebbs.plantuml)」をインストールしてVisual Studio Code再起動

確認

Visual Studio Codeでは、
拡張子を「.pu」とすると、PlantUMLファイルとして認識してくれる
先ほどのクラス図を元に、「testUML_class.pu」を作成し、Visual Studio Codeで開く

testUML_class.pu
@startuml
Class01 <|-- Class02
Class03 *-- Class04
Class05 o-- Class06
Class07 .. Class08
Class09 -- Class10
@enduml

そして、「option + D」

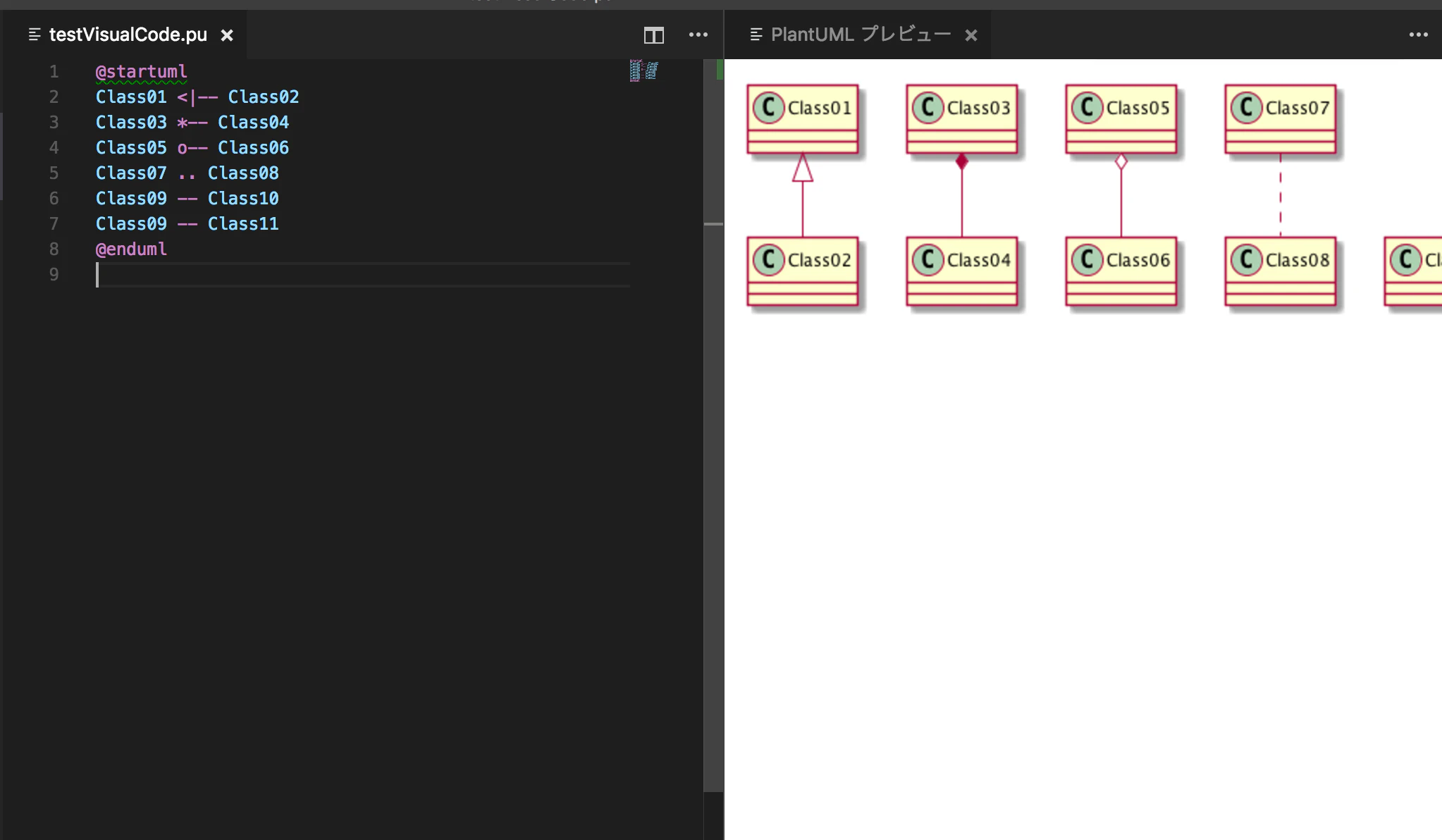

で、PlantUMLプレビュー表示(こんな感じです)
スクリーンショット 2017-11-28 0.55.40.png

テキスト編集すると、自動で図も入れ替わる(ちょっとラグはある)

出力

「Command + Shift + P」でコマンドパレットを開き、
「PlantUML: ファイル内のダイアグラムをエクスポート(Export Current File Diagrams)」を入力
好みの出力形式を入力して完了!
