[UE5] List ViewのViewmodel Extension

Unreal Engineの複数のWidgetにViewmodel Extensionという項目が追加されており、有用そうだったので共有します。
主にList ViewのViewmodel Extensionについて解説します。

Viewmodel Extenstion

概要

List Viewやその他のPanel Widgetにある項目で、これを有効にすることでList ViewのItemと、Entryが持つViewmodelをバインドできる。

これが設定されているとList ItemのObject型は指定したViewmodel型になるため、List Item用のObject型を新しく定義する必要がなくなる。また、UListView::SetListItemsにViewmodelを渡すことで、それがEntryのViewmodelに渡される。

List ViewはItemとEntryという別のリスト要素概念を持つ。リストはItem (データ) の要素に基づいて形成されるが、Entry (表示物) は表示領域を満たす形で生成される。

Viewmodel Extensionを使ったList Viewの実装方法

1. List View widgetを用意
   • List View widgetを任意のWBPに配置する
2. List Viewの子widgetとしてEntry widgetを用意

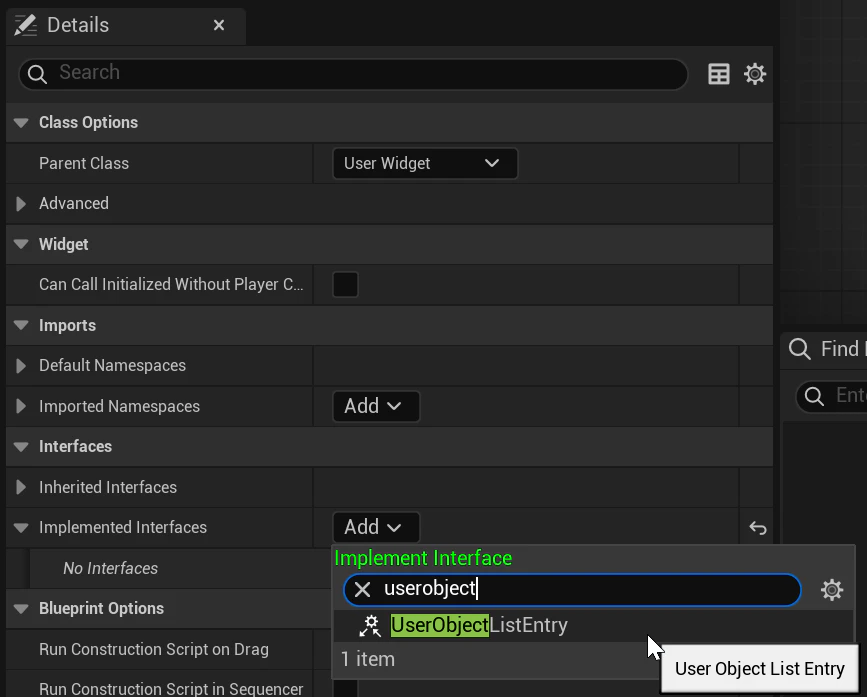

   • UUserWidgetを継承したWBPを作成し、ClassSettings/InterfacesからUserObjectListEntryのインターフェースを実装する

3. Entry widgetにViewmodelを持たせる
   • ItemとしてList Viewに渡すためのViewmodelを定義し、Entry widgetのViewmodelsに追加する
4. List ViewのList Entriesでプロパティを設定する

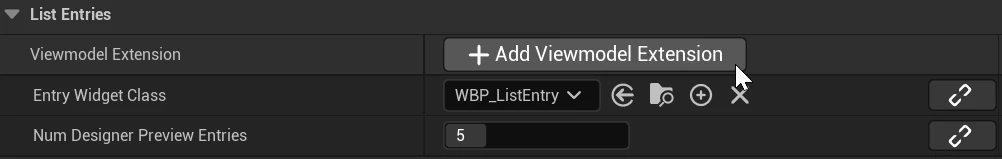

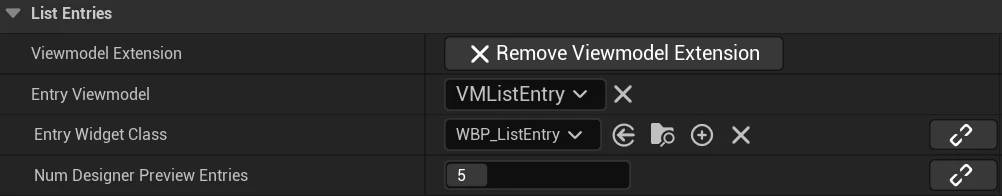

   • Viewmodel Extensionを有効にして、EntryWidgetClassおよびEntryViewmodelをセットする

5. Listに対してUListView::SetListItemsによってItemをセットする

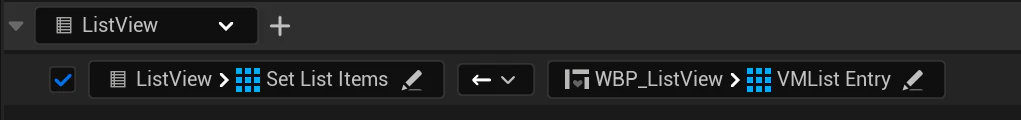

   • View Bindingを使ってUListView::SetListItemsに対してView ModelのArrayを渡す


Entry ViewmodelとSetListItemsで渡しているObject型が不一致の時にはエラーが表示される。

View Bindingの活用

View Bindingを活用することでWBPのGraphの記述を減らすのは重要なことで、Epic GamesのLearning用MVVMのサンプルプロジェクトでViewmodelの活用テクニックが見られます。Viewmodelで階層構造を持ってそれを受け渡したり、Conversion Functionをうまく使うことで、WBPのGraphの記述はかなり少なくなってます。

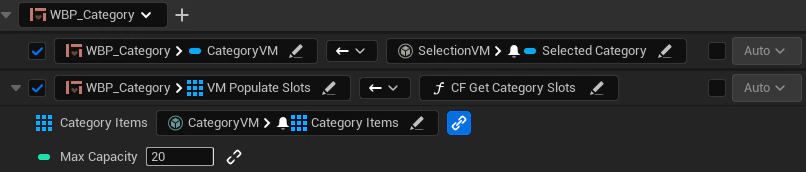

例えばWBP_Categoryを見てみると、下記のようなことが行われてます。

• UIナビゲーションによって選択されたSelectedCategoryをViewmodel経由で渡してる
• WBP_Category::VMPopulateSlots(ItemVMArray)に対して、CF_GetCategorySlots(ItemVMArray)を介して要素をMaxCapacityに合わせて成形したうえで、Widget生成関数に渡してる

CFはConversion Functionの略で、Conversion関数を利用することでView Bindingだけで完結するような実装がされています。Conversion関数をうまく使えばほとんどWBPのGraphの記述をなくせそうですね。

Conversion関数

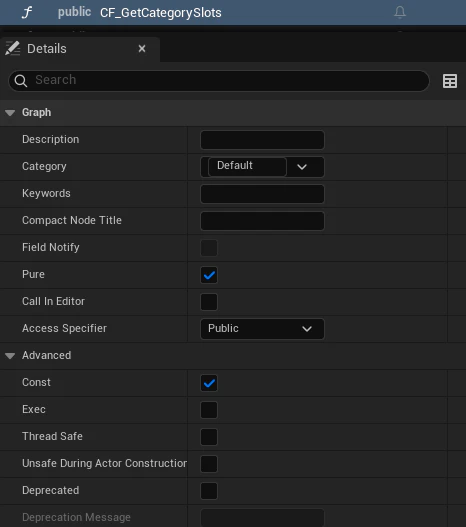

ついでにConversion関数についても調べてみました。下記の二点が満たされていればView BindingのConversion関数として表示されます。

• Pure かつ Const
• 関数が同一WBP内の定義か、Function Libraryに定義されている

Viewmodelの関数内にConversion関数用意できたら便利そうだなと思って、使いたかったのですがそれはできませんでした。

今回の記事は以上です。
View Bindingは便利なので活用していきたいですね。
