AWS上のFSx for NetApp ONTAPでCross Region SnapMirrorをやってみた

Last updated at Posted at 2022-10-06

FSx for NetApp ONTAPで他のリージョンとデータ連携したい

  • 皆さんはFSx for NetApp ONTAPを使ったことがありますか？現在日本でFSx for NetApp ONTAPサービスを使えるのは東京のみですが、今後大阪でサービスがローンチされた際にすぐに利用できるよう東京と海外のリージョン間でCross Region SnapMirrorの可能性を検証してみたいと思います。
  • 今回はTokyo（ソース）→Northern Virginia（バックアップ先）のSnapMirrorを構築します。

Keyword

  • FSx for NetApp ONTAP
    • Linux、Windows、および macOS コンピューティングインスタンスから業界標準の NFS、SMB、および iSCSI プロトコルを介して広くアクセスできる高性能ファイルストレージを提供できるファイルシステム（AWS FSxファムリーの一員として2021年に発表）。
  • SnapMirror
    • NetApp SnapMirrorは、LANやWAN経由でデータを高速でレプリケートするため、仮想環境と従来の環境の両方で、Microsoft Exchange、Microsoft SQL Server、Oracleなどのビジネスクリティカルなアプリケーションのデータ可用性を高め、高速なデータ レプリケーションを実現できます。
    • 1つ以上のネットアップ ストレージ システムにデータをミラーリングし、ミラーリングされたデータを継続的に更新することで、データを最新の状態に保ち、必要なときにいつでも利用できます。外付けのレプリケーション サーバは必要ありません。

いきなりまとめ

  • 検証結果としては
    • FSx for NetApp ONTAPのCross Region Snapmirrorは可能です。
  • 手順
    1. VPC Peering
    2. Cluster Peering
    3. SVM Peering
    4. SnapMirror関係作成

環境準備

  • Tokyo Region
    • VPC (10.0.0.0/16)
    • EC2 Instance (FSxNにログイン用)
    • FSx for NetApp ONTAP (SVM: SVMinTokyo)
  • Northern Virginia Region
    • VPC (10.1.0.0/16)
    • EC2 Instance (FSxNにログイン用)
    • FSx for NetApp ONTAP (SVM: SVMinNV)

構成イメージ

Step 1 : VPC peering

AWSコンソールからVPCのPeeringを設定します

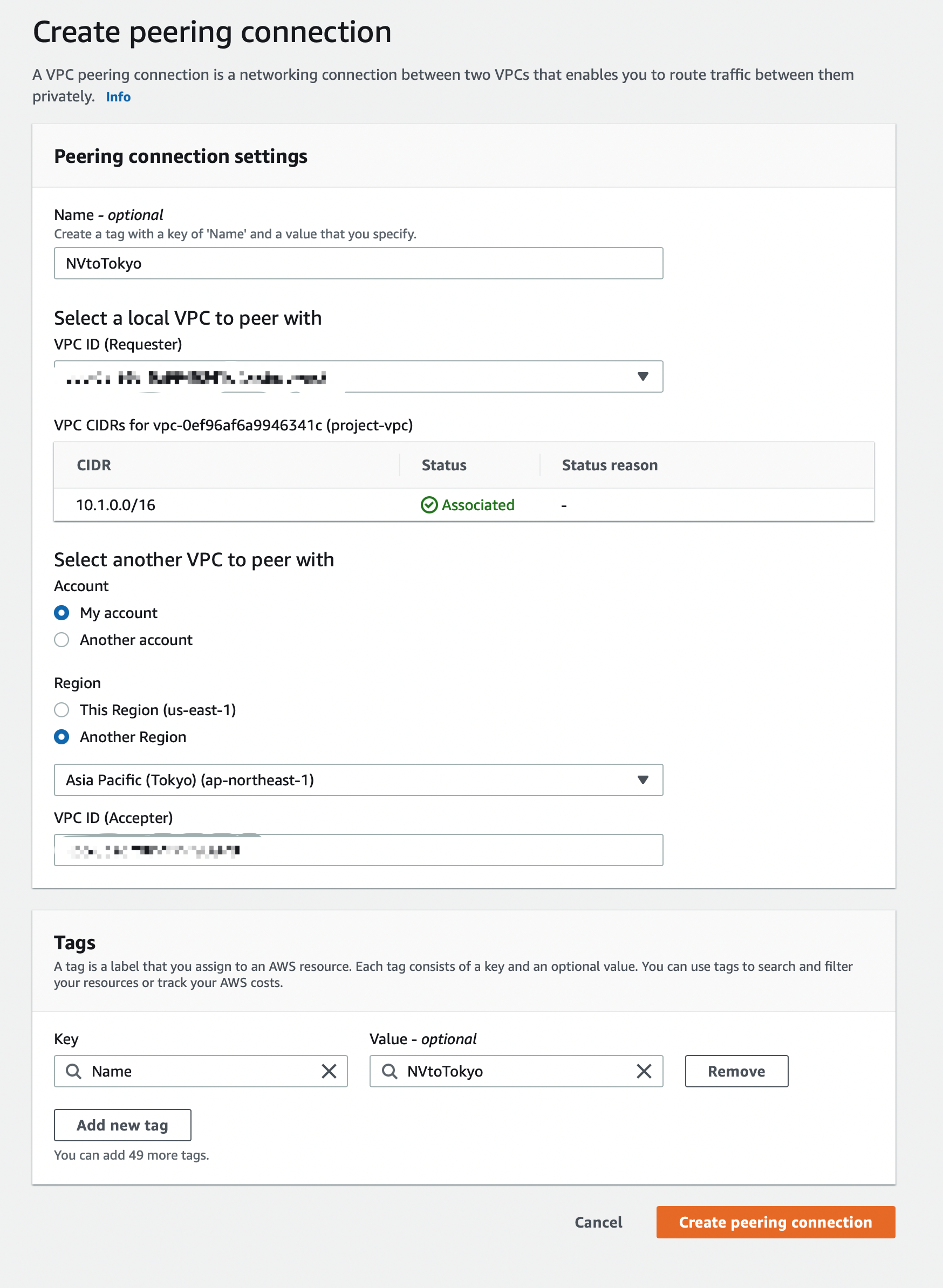

  • Northern Virginia Region
    • VPC dashboard → Peering connections → Create peering connection
    • 色々な設定
      • Connection Nameを設定
      • Peering元のVPCを選択
      • My Accountを選択
      • Another Regionを選択
      • Asia Pacific (Tokyo) (ap-northeast-1)を選択
      • Tokyo RegionにあるPeering先のVPC IDを入力
    • Create peering connectionボタンを選択

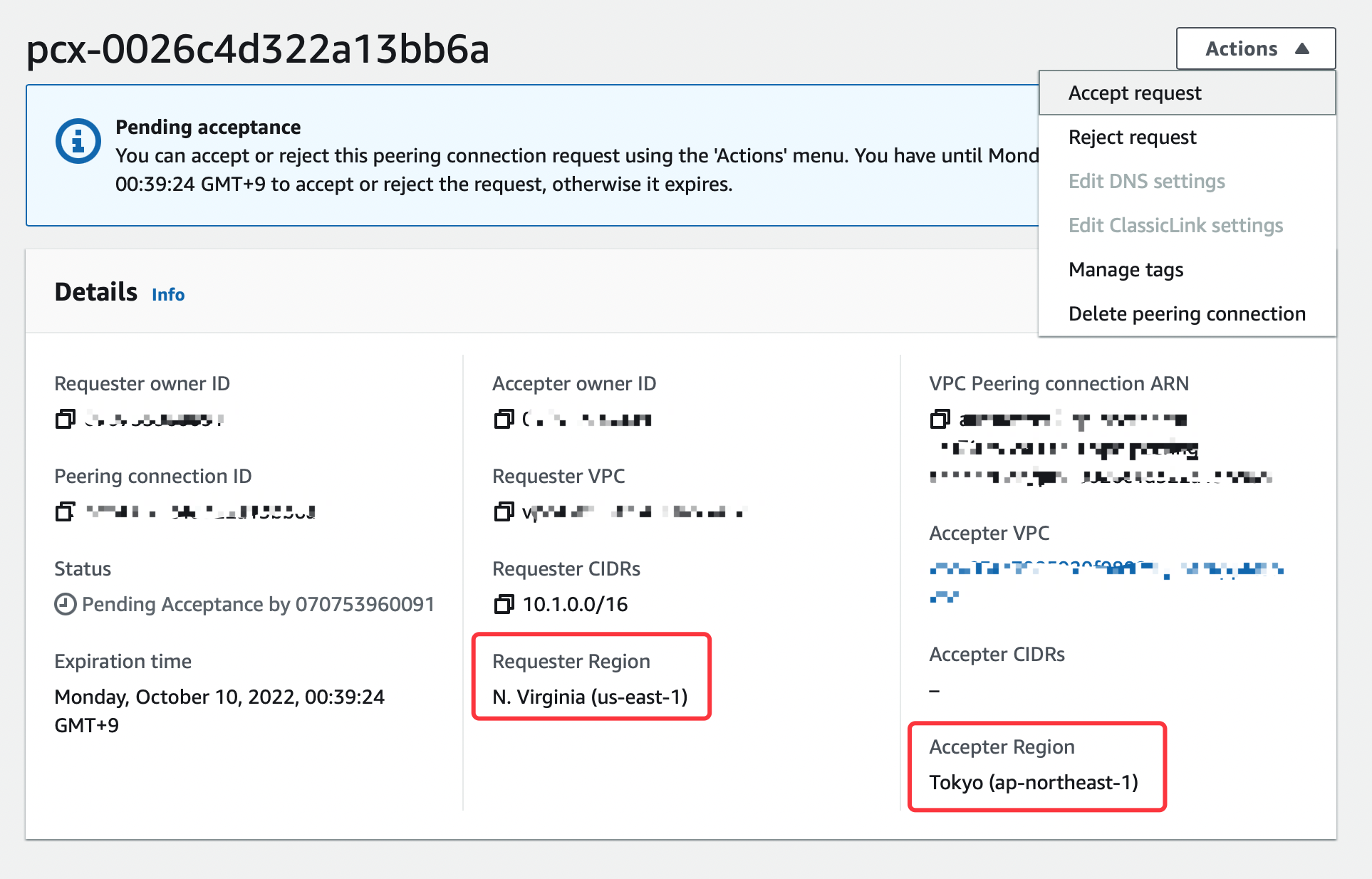

  • Tokyo Region
    • VPC dashboard→Peering connectionsを選択
    • 作成したPeering Connectionを選択
    • Actionボタン→Accept Request

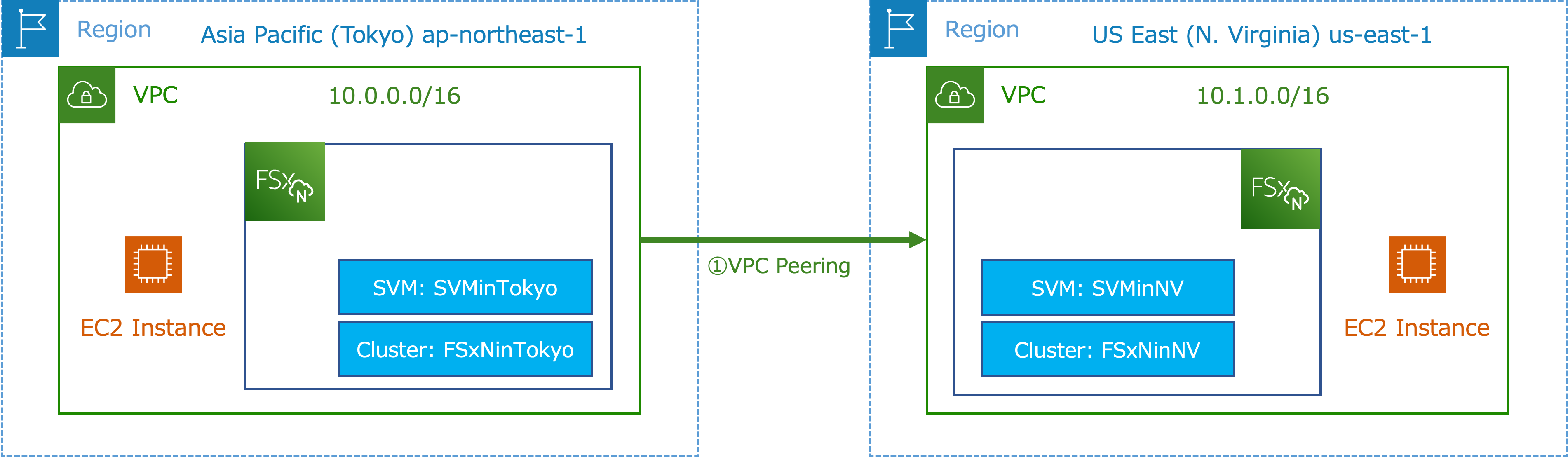

構成イメージ

Step 2 : Route TableとSecurity Groupを設定

  • 各VPCのRoute TableにPeering先のVPCアドレス範囲を追加、TargetをPeeringを指定
  • FSxNのSecurity GroupもInbound Ruleに追加許可設定

Step 3 : Inter-cluster endpoint – IP addressの確認

各Region FSx for NetApp ONTAPのDashboardからInter-cluster endpoint ip addressを確認

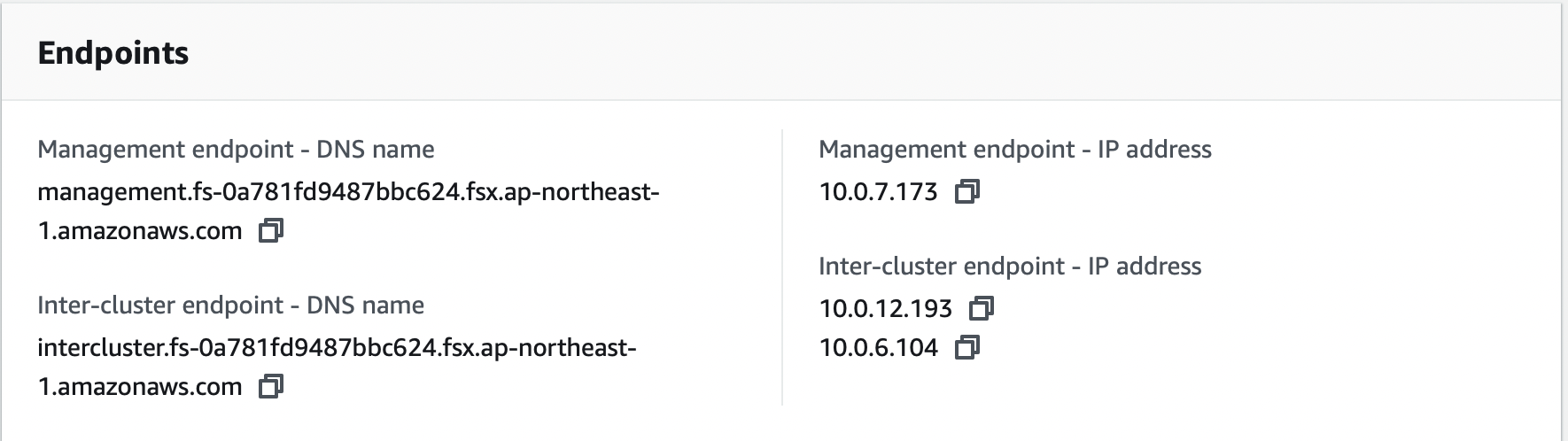

  • Tokyo Region

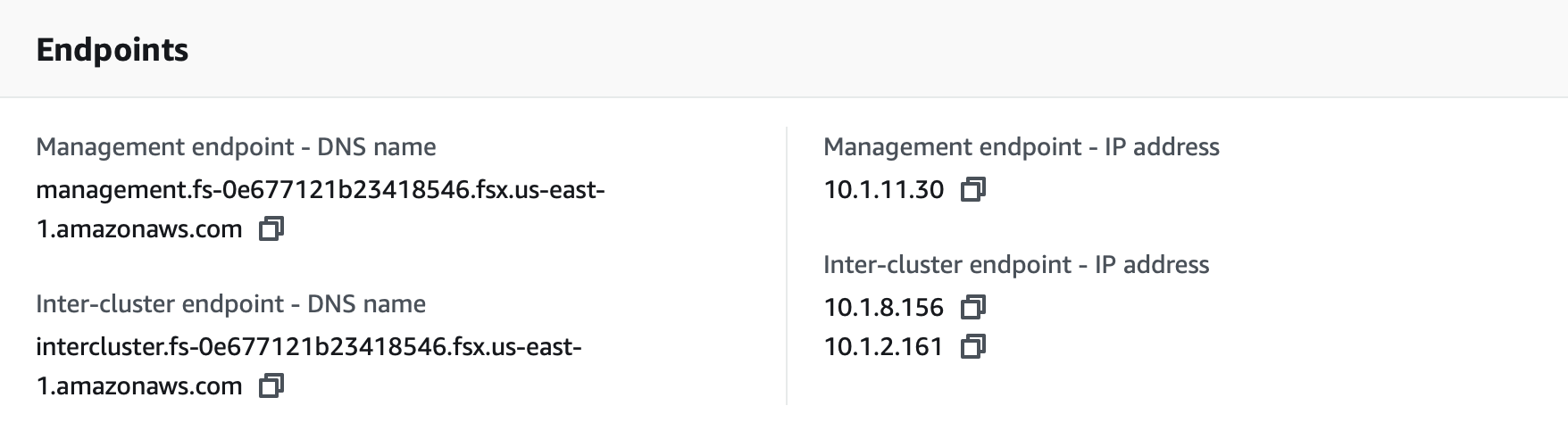

  • Northern Virginia Region

Step 4 : Cluster Peering

EC2 Instance経由で各RegionのFSx for NetApp ONTAPにログイン

  • Tokyo Region
    • CLIに入力：cluster peer create -peer-addrs < NV Inter-cluster endpoint ip address1 >, < NV Inter-cluster endpoint ip address2 >
    • Cluster Peering passwordを設定
FSx for NetApp ONTAP CLI
FsxId@a781fd9487bbc624::> cluster peer create -peer-addrs 10.1.8.156,10.1.2.161

Notice: Use a generated passphrase or choose a passphrase of 8 or more characters. To ensure the authenticity of the peering relationship, use a phrase or sequence of characters that would be hard to guess.

Enter the passphrase:
Confirm the passphrase:

Notice: Now use the same passphrase in the "cluster peer create" command in the other cluster.
  • Northern Virginia Region
    • CLIに入力：cluster peer create -peer-addrs < Tokyo Inter-cluster endpoint ip address1 >, < Tokyo Inter-cluster endpoint ip address2 >
    • Tokyoに設定したCluster Peering passwordを入力
FSx for NetApp ONTAP CLI
FsxId0e677121b23418546::> cluster peer create -peer-addrs 10.0.12.193,10.0.6.104

Notice: Use a generated passphrase or choose a passphrase of 8 or more characters. To ensure the authenticity of the peering relationship, use a phrase or sequence of characters that would be hard to guess.

Enter the passphrase:
Confirm the passphrase:
  • Cluster Peering確認
    • CLIに入力：cluster peer show
FSx for NetApp ONTAP CLI
FsxId0e677121b23418546::> cluster peer show
Peer Cluster Name       Cluster Serial Number   Availability   Authentication
----------------------  ---------------------   ------------   --------------
FsxId0a781fd9487bbc624  1-80-000011             Available      ok

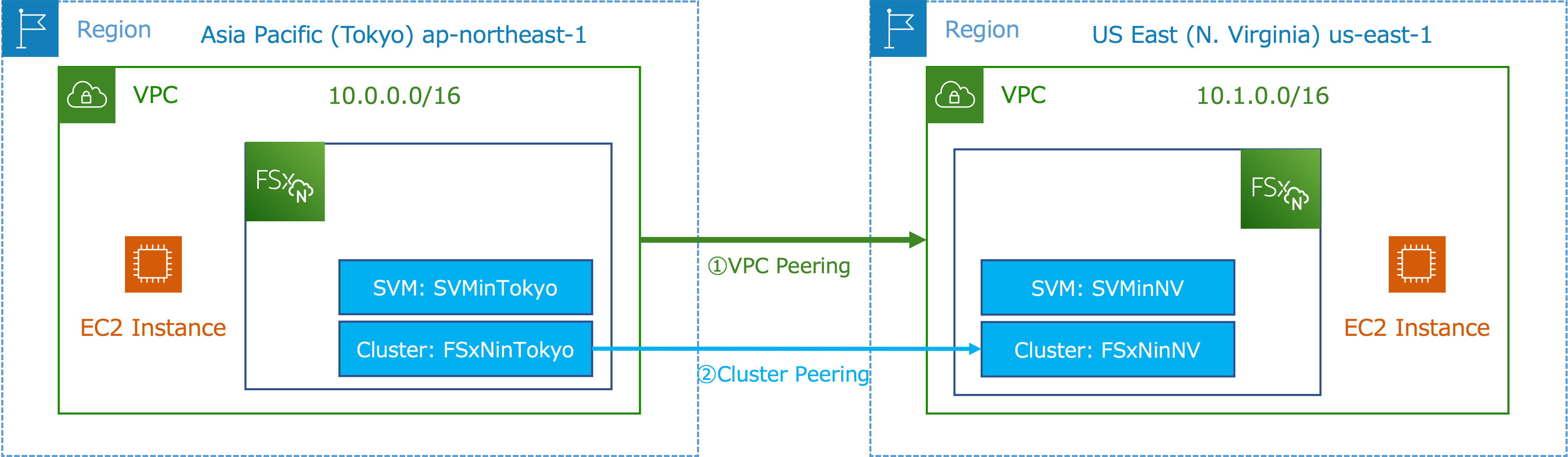

構成イメージ

Step 5 : SVM Peering

EC2 Instance経由でFSx for NetApp ONTAPにログイン

  • Tokyo Region
    • CLIに入力：vserver peer create -vserver SVMinTokyo -peer-vserver SVMinNV -peer-cluster < NV FsxID > -applications snapmirror
FSx for NetApp ONTAP CLI
FsxId0a781fd9487bbc624::> server peer create -vserver SVMinTokyo -peer-vserver SVMinNV -peer-cluster FsxId0e677121b23418546 -applications snapmirror

Info: [Job 102] 'server peer create' job queued
  • Northern Virginia Region
    • CLIに入力：vserver peer accept -vserver SVMinNV -peer-vserver SVMinTokyo
FSx for NetApp ONTAP CLI
(FsxId0e677121b23418546::> vserver peer accept -vserver SVMinNV -peer-vserver SVMinTokyo

Info: [Job 43] 'server peer accept' job queued
  • SVM Peeringの確認
    • CLIに入力：vserver peer show -vserver < Local SVM Name>
FSx for NetApp ONTAP CLI
FsxId0a781fd9487bbc624::> server peer show -vserver SVMinTokyo
Vserver      Peer Vserver   Peer State   Peer Cluster             Peering Applications   Remote Vserver
----------   ------------   ----------   ----------------------   --------------------   --------------
SVMinTokyo   SVMinNV        peered       FsxId0e677121b23418546   snapmirror             SVMinNV

構成イメージ

Step 6 : Volumeの作成

EC2 Instance経由でFSx for NetApp ONTAPにログイン

  • Tokyo Region
    • Source Volumeを作成
    • CLIに入力：volume create -vserver SVMinTokyo -volume vol_src -aggregate aggr1 -size 10G -junction-path /vol_src
FSx for NetApp ONTAP CLI
FsxId0a781f9487bbc624::> volume create -vserver SVMinTokyo -volume vol_src -aggregate aggr1 -size 10G-junction-path /vol_src
[Job 105] Job succeeded: Successful
  • Northern Virginia Region
    • SnapMirror先のVolumeを作成
    • CLIに入力：volume create -vserver SVMinNV -volume vol_dst -aggregate aggr1 -size 10G -type DP
FSx for NetApp ONTAP CLI
FsxId0e677121b23418546::> volume create -vserver SVMinNV -volume vol_dst -aggregate aggr1 -size 10G -type DP
[Job 47] Job succeeded: Successful

構成イメージ

Step 7 : SnapMirror関係を作成

EC2 Instance経由でFSx for NetApp ONTAPにログイン

  • Northern Virginia Region
    • CLIに入力：snapmirror create -source-path SVMinTokyo:vol_sc -destination-path SVMinNV:vol_dst -vserver SVMinNV -type XDP -policy MirrorAndVault -schedule daily
    • CLIに入力：snapmirror initialize -destination-path SVMinNV:vol_dst
FSx for NetApp ONTAP CLI
FsxId0e677121b23418546::> snapmirror create -source-path SVMinTokyo:vol_src -destination-path SVMinNV:vol_dst -vserver SVMinNV -type XDP -policy MirrorAndVault -schedule daily

Operation succeeded: snapmirror create for the relationship with destination "SVMinNV:vol_dst"

FsxId0e677121b23418546::> snapmirror initialize -destination-path SVMinNV:vol_dst

Operation is queued: snapmirror initialize of destination "SVMinNV:vol_dst"
  • 作成したSnapMirror関係を確認
    • CLIに入力：snapmirror show
FSx for NetApp ONTAP CLI
FsxId0e677121623418546::> snapmirror show
Source Path          Type   Destination Path   Mirror State   Relationship Status   Total Progress   Healthy   Progress Last Updated
------------------   ----   ----------------   ------------   -------------------   --------------   -------   ---------------------
SVMinTokyo:vol_src   XDP    SVMinNV:vol_dst    Snapmirrored   Idle                  -                true      -

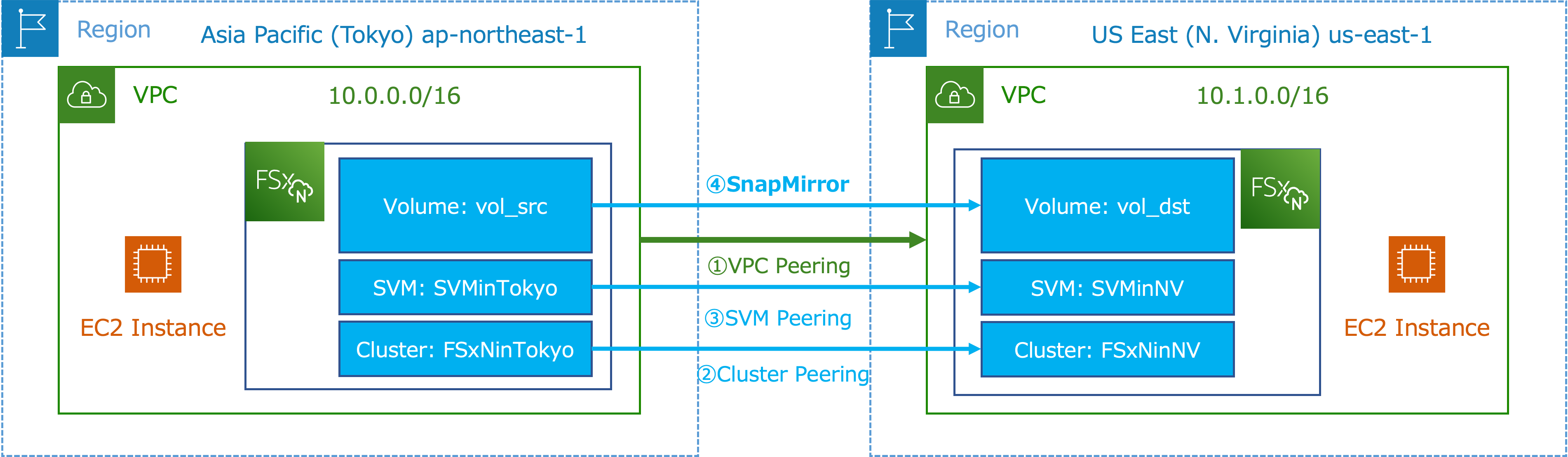

構成イメージ

注意事項

  • 各RegionのSVMとVolumeを同じ名前しないでください。
  • FSx for NetApp ONTAPのSecurity Groupを必ず各自ログイン用のEC2 InstanceからのInbound Allowに設定してください。
  • FSx for NetApp ONTAPのSecurity Groupを必ずお互いのVPCからのInbound Allowに設定してください。
  • Time outエラーが発生した場合はSecurity GroupとRoute Tableをチェックしてください。

最後に

本記事のサジェスチョンと協力をしてくれてM.Y.さん、F.Y.さん、T.H.さんに感謝します。
