はじめに
Blender3.4のマテリアルノードのメモです。Eeveeを対象とします。
参考
Input(入力)

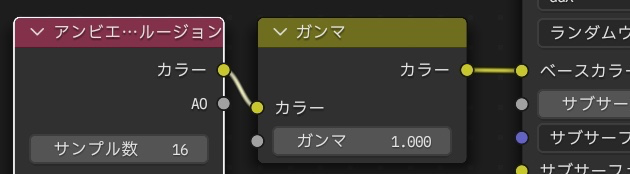

Ambient Occlusion(アンビエントオクルージョン(AO))
- レンダープロパティのアンビエントオクルージョン（AO)をオンにしないと効かない。
- AOが強調される。ガンマで調整できる。
- AO（出力）は、カラー（出力）の色なし版。
Attribute (属性)ノード
- タイプをジオメトリに、名前を
.select_polyにすると、選択面が白になる。 - タイプをオブジェクトに、名前を
["カスタムプロパティ名"]にすると、カスタムプロパティの値を取得できる。
参考
Bevel(ベベル)ノード
- ベベルをかける。よくわからない。
Camera Data (カメラデータ)ノード
- カメラとの距離など。よくわからない。
カラー属性
- カラーの属性。
カーブ情報
- カーブの情報。
Fresnel (フレネル)ノード
- 透過せずに反射するところ。
 |
 |
Geometry (ジオメトリ)ノード
- ジオメトリの情報。
- 下記は裏表でX方向が変わる例。
Layer Weight (レイヤーウェイト) ノード
- よくわからない
Light Path (ライトパス)ノード
- ライトパスの情報。デフォルトではCyclesのみ。調整をすればEeveeも可。
- 下記は、透明な板を通して黄色になっている。
 |
 |
Object Info(オブジェクト情報)ノード
- オブジェクトの情報。
参考
Particle Info (パーティクル情報)ノード
- パーティクルの情報。
Point Info
- よくわからない。
RGBノード
- RGBを生成。
Tangent (タンジェント)ノード
- 異方性BSDFのための接線を生成。
Texture Coordinate (テクスチャ座標)ノード
- 画像テクスチャなどのテクスチャの座標を指定する。Node Wranglerの
Ctrl +TやCtrl + Shift + Tで出てくる。
UV Map (UVマップ) ノード
- UVマップを指定する。
参考
Value(値)ノード
- 値を生成する。
- 変数のように使える（1つの値を複数箇所に反映）。
Volume Info ノード
- ボリュームの情報。
Wireframe (ワイヤーフレーム)ノード
- ワイヤーフレームの情報。
参考
Output(出力)
AOV Output ノード
- よくわからない。
Material(マテリアル)出力ノード
- 最後に指定するノード。自動生成されそのまま使うことが多い。
- ディスプレイスメントはここにつなぐ。
参考
Shader (シェーダー)
Blender以外のツールなどで、マテリアル出力ノードにプリンシプルBSDFがつながっていると処理してくれるものがあるため、基本的にプリンシプルBSDFを使った方が汎用性が高い。
Add Shader (シェーダー加算)
- 係数固定のシェーダーミックスか？
Diffuse BSDF(ディフューズBSDF)
- カラーと粗さとノーマルだけのシェーダー。

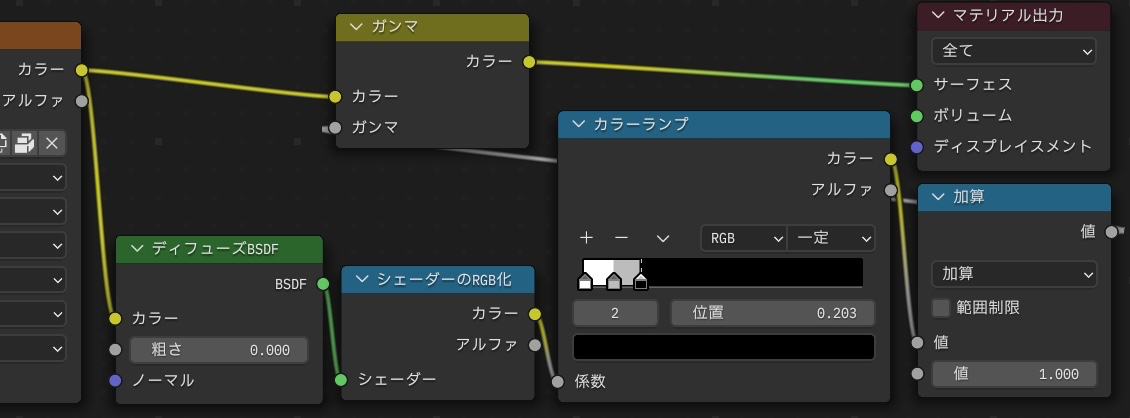

- マテリアル出力ノードに接続するならばプリンシプルBSDFを使った方が良い。しかし、セルルック（トゥーンシェーダー）風にしたい場合、シェーダーの出力を使うため、ディフューズBSDFを使うこともある。下記はガンマを設定する例。
Emission(放射)
- プリンシプルBSDFの放射と放射の強さを使うべき。
- 発光させる。Eeveeなら、レンダープロパティのブルームをチェックすると発光しているように見える（Cyclesならコンポジターで、グレア）。
Glass (グラス) BSDF
- プリンシプルBSDFのIORと伝播を使うべき。アルファは1のままで良い。
- ガラスのように透過させる。透明にするには粗さを0にする。Eeveeではスクリーンスペース反射などを設定しないと後ろのものが表示されない。また設定したとしてもうまく表示されないことが多い。
参考
- 「プリンシプルBSDFで宝石の作り方 - Blenderであそんでみた」物質ごとのIORの例。
Glossy BSDF(光沢BSDF)
- プリンシプルBSDFの粗さを使うべき。
- 粗さを指定できる。
参考
- 「プリンシプルBSDFのスペキュラーについて - Blenderであそんでみた」スペキュラーは、そんなに変えなくても良さそう。
Holdout(ホールドアウト)
- 透明の色でレンダリングする。
- 後ろが見える（透ける）のではなく、物体のレンダリング結果のアルファが０になる。
- オブジェクトプロパティの可視性のホールドアウトにチェックしても同じ効果。
Mix Shader (シェーダーミックス)
- シェーダーをミックスする。
- Node Wranglerでは、
Ctrl + Shift + 右ドラッグで作成できる。
Principled BSDF(プリンシプルBSDF)
- ベースカラーと粗さとアルファとノーマルをよく使う。たまに、メタリック、IOR、放射。
- サブサーフェスは、人肌みたいな効果（サブサーフェス・スキャタリング、SSS）がある。
- メタリックは、金属のときに1にする。
- クリアコートは、自動車のワックスの表現に使う。
- テクスチャからノーマルにつなぐには、下記の2種類がある。どちらも、色空間は非カラーにした方が正確。
- ノーマルテクスチャ：紫っぽい画像。ノーマルマップのカラーにつなぐ。
- 高さのテクスチャ：グレースケールの画像。バンプの高さにつなぐ。
参考
- 各数値の実例
- 「プリンシプルBSDFで金属の作り方 - Blenderであそんでみた」金属ごとのカラー。
- 「プリンシプルBSDFで宝石の作り方 - Blenderであそんでみた」物質ごとのIORの例。
Principled Volume(プリンシプルボリューム)
- ボリューム用
Refraction (屈折) BSDF
- グラスBSDFにフレネルをあわせたもの？
Specular BSDF(スペキュラーBSDF)
- よくわからない。
Subsurface Scattering(SSS)
- プリンシプルBSDFを使うべき。
Translucent BSDF(半透明BSDF)
- プリンシプルBSDFを使うべき。
Transparent BSDF(透過BSDF)
- プリンシプルBSDFを使うべき。
Volume Absorption(ボリュームの吸収)
- ボリューム用。
Volume Scatter(ボリュームの散乱)
- ボリューム用。
Texture(テクスチャ)
Brick Texture (レンガテクスチャ) ノード
- レンガやビルの窓など。
Checker Texture (チェッカーテクスチャ) ノード
- 市松模様。
Environment Texture (環境テクスチャ) ノード
- ワールド用。
Gradient Texture (グラデーションテクスチャ) ノード
- グラデーション。
IES Texture (IESテクスチャ) ノード
- IESファイルに基づいた実世界のライト
Image Texture (画像テクスチャ) ノード
- 画像を指定する。画像自体は別管理される。
Magic Texture (マジックテクスチャ) ノード
- サイケデリックなカラーテクスチャ
Musgrave Texture (マスグレイブテクスチャ) ノード
- ノイズ用。
- 下記は金属のサビの例。
 |
 |
参考
Noise Texture (ノイズテクスチャ)ノード
- ノイズ用。
- 下記は、アイスクリームのコーンの例。
 |
 |
参考
Point Density (点密度)ノード
- よくわからない。
Sky Texture (大気テクスチャ)ノード
- ワールドの空の作成用。
- ワールドプロパティで調整する方が見やすい。
Voronoi Texture (ボロノイテクスチャ)ノード
- ボロノイ図のテクスチャ。石畳や石垣など。
- Dimensionsを4Dにすると、Wを乱数シードのように使える。
- FeatureをN球面半径にすると水玉を作れる。
参考
Wave Texture (波テクスチャ)ノード
- 波のテクスチャ。
- 下記は、バームクーヘンの例。
 |
 |
White Noise Texture ノード
- ホワイトノイズは正規乱数で生成することが多いが、一様乱数の気がする。
 |
 |
Color(カラー)
Bright/Contrast(輝度/コントラスト)ノード
- 輝度とコントラストを設定。
Gamma(ガンマ)ノード
- ガンマ補正。
Hue Saturation Value(HSV(色相/彩度/輝度))ノード
- 色相、彩度、輝度を設定。画像の色合いを変更するのに便利。
Invert(反転)ノード
- 反転。
Light Falloff (光の減衰)ノード
- よくわからない。
Mix(ミックス)ノード
- カラーの合成。合成方法は、いろいろ選べる。
- Node Wranglerでは、
Ctrl + Shift + 右ドラッグで作成できる。 - Blender3.4から互換性がないらしい。
RGB Curves(RGBカーブ)ノード
- RGBカーブの設定。
Vector(ベクトル)
Bump (バンプ)ノード
- バンプでノーマルを作成する。
- 高さのテクスチャ（グレースケールの画像）をバンプの高さにつなぐ。
Displacement (ディスプレイスメント)ノード
- マテリアル出力ノードのディスプレイスメントに接続するためのノード。
- Eeveeではノーマルのせいで効いているように見えるが、Cyclesのみ可能。
- マテリアルの設定のディスプレイスメントで「ディスプレイスメントとバンプ」にすること。
- ノーマルはメッシュを変えずに法線で凸凹を表現するが、ディスプレイスメントはメッシュ自体を変更する。したがって、メッシュの細かさに依存する。ただし、レンダープロパティの機能セットを実験的にし、サブディビジョンサーフェスで適応サブディビジョンにすると、メッシュに依らず細かく反映される（参考「Blenderで月を作ろう」）。
参考
Mapping (マッピング)ノード
- ベクトルの変換。
Normal(ノーマル)ノード
- ノーマルの方向を変える？
Normal Map ノード
- ノーマルマップでノーマルを作成する。
- ノーマルテクスチャ（紫っぽい画像）をノーマルマップのカラーにつなぐ。
Vector Curves(ベクターカーブ)ノード
- ベクトルカーブの設定。
Vector Displacement (ベクトルディスプレイスメント)ノード
- ベクトルからディスプレイスメント生成。
Vector Rotate (ベクトル回転)ノード
- ベクトルの回転。
Vector Transform (ベクトル変換)ノード
- ベクトルの変換。
Converter (コンバーター)
Blackbody (黒体)ノード
- 黒い物体の温度の色を生成。
Clamp (範囲制限)ノード
- 最小と最大の間に変換
- input <= 最小 → output = 最小
- 最小 <= input <= 最大 → output = input
- 最大 <= input → output = 最大
 |
 |
Color Ramp(カラーランプ)ノード
- スカラーから自在にカラーを生成する。応用範囲が広い。
- 「Blenderで花火を打ち上げるアドオン」では、Pythonで生成している。
Combine Color（カラー合成） ノード
- 個別の属性からカラーを作成。
Combine XYZ(XYZ合成) ノード
- XYZを合成。
Float Curve
- スカラーのカーブを設定。
Map Range(範囲マッピング)ノード
- inputが最小からのとき、outputは最小へ
- inputが最大からのとき、outputは最大へ
- 範囲制限オフでは直線
 |
 |
Math(数式)ノード
- いろいろな数式で計算。
Mix(ミックス)ノード
- ベクトルなどの合成。
- Blender3.4から互換性がないらしい。
RGB to BW(RGBからBWへ)ノード
- カラーをグレースケールに。
Separate Color（カラー分離） ノード
- カラーを属性に分離。
Separate XYZ(XYZ分離) ノード
- ベクトルをXYZに分離。
Shader To RGB (シェーダーからRGBへ)
- シェーダーをカラーに。
Vector Math (ベクトル演算)ノード
- いろいろなベクトルの演算。
Wavelength (波長)ノード
- 波長をカラーに。
マテリアル関連のテクニック
アルファ
- 画像でアルファを設定して、Cyclesで透過になるのにEeveeでならない場合は、マテリアルの設定のブレンドモードを不透明以外にする。
輪郭線
- マテリアルを2つ用意し、2つ目を黒にし設定の裏面を非表示に。モディファイアのソリッド化で、ノーマルを反転、マテリアルのマテリアルインデックスオフセットを1。
- レンダリング時だけでよいなら、レンダープロパティのFreestyleをチェック。
画像の重ね合わせ
ノードの位置調整
自動ベイク
適宜更新します。
