Livebook の Smart Cell からリモートの Phoenix に接続し、リモート上の情報をグラフ化する

Last updated at Posted at 2023-11-07

はじめに

Livebook Launch Week 2 を自分でやってみるシリーズ

Day 1 は Smart Cell からのリモート接続です

今までもリモートノードに接続できていましたが、 Smart Cell からの実行では「自由に Kino などを使った視覚化ができる」のが特徴です

本記事では Attached node によるリモート接続と、 Smart Cell によるリモート接続を両方実行し、比較します

Phoenix の準備

以下のコマンドで Phoenix プロジェクトを新規作成します

今回は DB を使わないため --no-ecto を指定しています

mix phx.new phoenix_sample --no-ecto

Fetch and install dependencies? [Yn] と訊かれるので、そのまま Enter を押して依存モジュールをインストールしましょう

作成された Phoenix プロジェクトのディレクトリーに移動します

code phoenix_sample

ノード名とクッキーを指定して Phoenix を起動します

iex --sname phoenix_sample --cookie mycookie -S mix phx.server

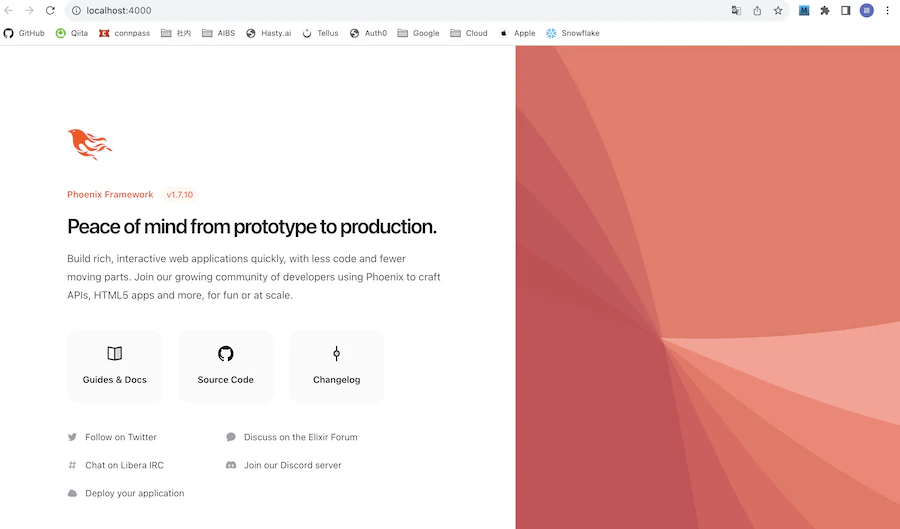

ブラウザで http://localhost:4000/ を開くと Phoenix の初期画面が表示されます

スクリーンショット 2023-11-05 8.38.58.png

Livebook の準備

今回はローカルで Livebook を起動します

Livebook の README にある通り、 Elixir と Erlang のある環境下でコマンドを実行します

git clone https://github.com/livebook-dev/livebook.git

cd livebook

mix deps.get --only prod

MIX_ENV=prod mix phx.server

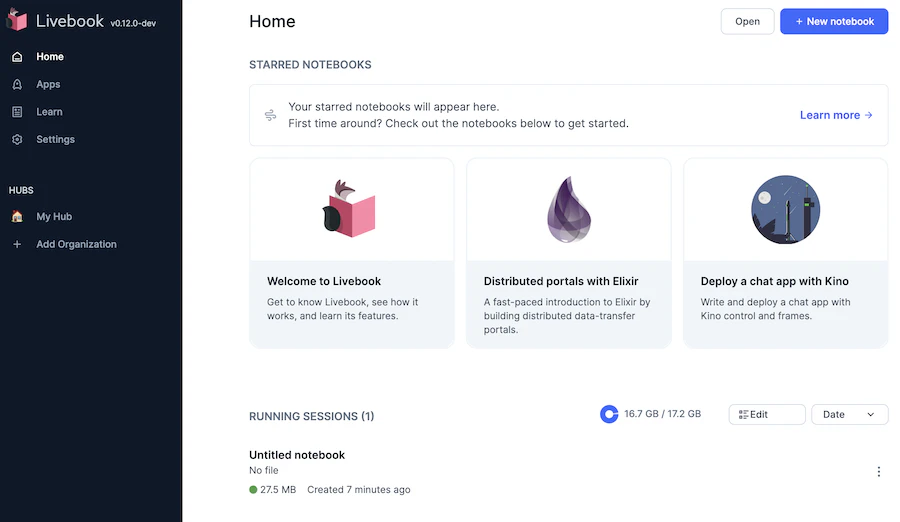

ブラウザで http://localhost:8080/ を開くと Livebook のホーム画面が表示されます

Attached node によるリモート接続

Livebook のホーム画面から右上の + New notebook をクリックし、新しいノートブックを開きます

スクリーンショット 2023-11-05 8.40.55.png

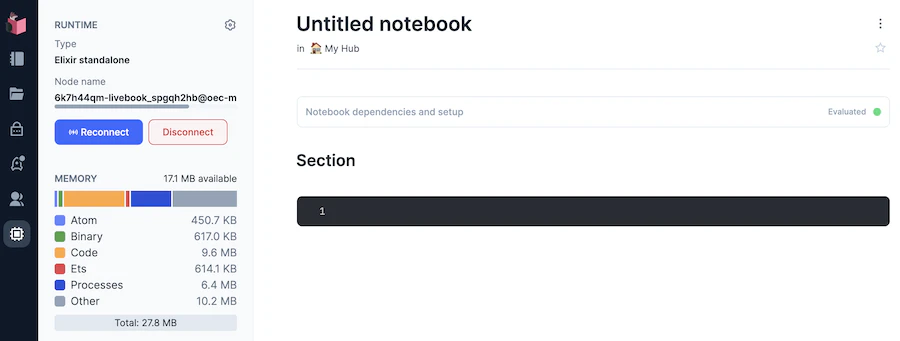

Livebook の左メニュー CPU アイコンをクリックし、 RUNTIME メニューを開きます

RUNTIME メニューの Type が ELixir standalone になっており、ノードに接続されていないことが分かります

RUNTIME メニューの上部 RUNTIME という文字の右側にある歯車アイコンをクリックします

スクリーンショット 2023-11-05 8.34.19.png

Runtime settings ノードが開くので、 Attached node をクリックします

スクリーンショット 2023-11-05 8.34.38.png

Name　と Cookie に Phoenix 起動時に指定したノード名、クッキーを入力し、 Connect をクリックします

これによって、作成した Phoenix プロジェクトに接続されます

モーダルを閉じると RUNTIME メニューの Type が Attached になっています

スクリーンショット 2023-11-05 8.46.54.png

この状態でセットアップセルの右上、モジュール追加のアイコンにマウスカーソルを合わせると、 The current runtime does not support adding dependencies とツールチップが表示されます

本来、ノートブックは Kino などのモジュールを追加することでデータを視覚化できるのですが、 Attached node の状態では接続先ノードの中で動いているため、 モジュールを追加できなくなっています

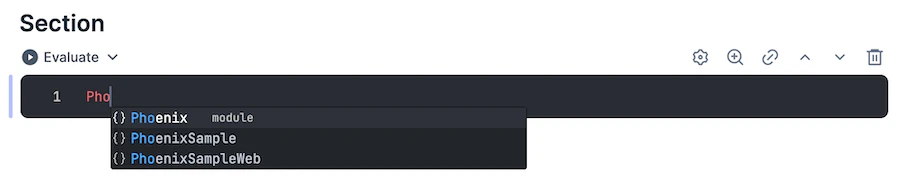

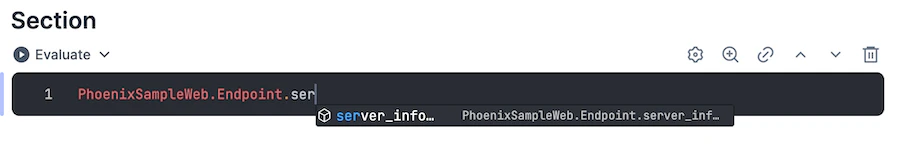

セルに Pho と入力すると、補完候補に PhoenixSample や PhoenixSampleWeb が表示され、確かにリモート接続できている（リモートの情報が取得できている）ことが分かります

スクリーンショット 2023-11-05 8.52.28.png

スクリーンショット 2023-11-05 8.53.24.png

セルに以下のコードを入力し、実行します

PhoenixSampleWeb.Endpoint.server_info(:http)

実行結果

{:ok, {{127, 0, 0, 1}, 4000}}

リモートノードが IP アドレス 127.0.01 の 4000 番ポートで起動していることが分かります

次のセルに以下のコードを入力して実行します

Range.new(1, 10)
|> Enum.map(fn _ ->
  Process.sleep(1000)
  :erlang.memory(:total)
end)

実行結果

[64342032, 64412112, 64449024, 64496960, 64387800, 64674576, 64716656, 64669320, 64711400, 64632640]

1秒間隔で Phoenix のメモリ使用量が取得できました

しかし、 Kino などをインストールできないため、これをグラフ化することはできません

Smart Cell によるリモート接続

Livebook のホーム画面から右上の + New notebook をクリックし、新しいノートブックを開きます

セットアップセルに以下のコードを入力し、実行します

Mix.install([
  {:kino, "~> 0.11"},
  {:kino_vega_lite, "~> 0.1"}
])

リモート接続に必要なのは Kino だけです

KinoVegaLite は後でグラフ化するために追加しています

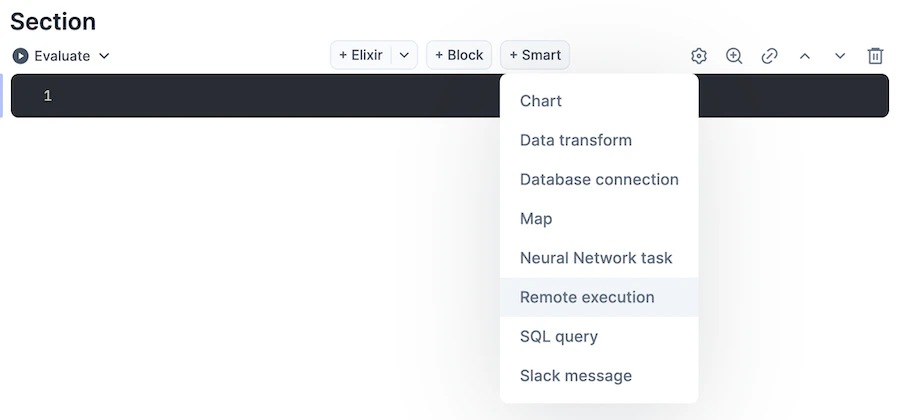

Smart Cell の Remote execution をクリックします

スクリーンショット 2023-11-05 9.06.50.png

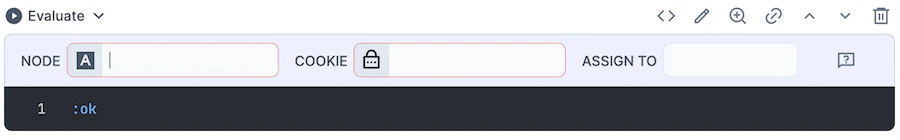

リモート実行用のフォームが表示されました

スクリーンショット 2023-11-05 9.10.22.png

以下の内容を入力してください

  • NODE:
    Phoenix 起動時に指定したノード名 + @<接続先のホスト名>
    今回は接続先がローカルなので、ローカルマシンのホスト名を指定します
    macOS の場合、 scutil --get ComputerName でローカルマシンのホスト名が取得できます

  • COOKIE:
    秘密情報なのでモーダルが開きます
    Name に COOKIE 、 Value にPhoenix 起動時に指定したクッキーを入力します

  • ASSIGN TO:
    server_info

セルに以下のコードを入力します

PhoenixSampleWeb.Endpoint.server_info(:http) |> elem(1)

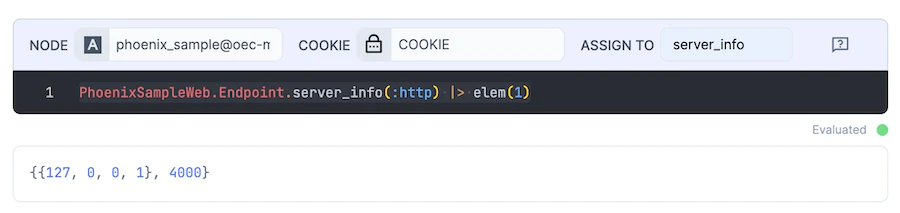

左上の Evaluate をクリックします

実行結果が表示されました

スクリーンショット 2023-11-05 9.25.18.png

次のセルに以下のコードを入力し、実行します

server_info

実行結果

{{127, 0, 0, 1}, 4000}

ASSIGN TO に指定した変数に実行結果が格納されています

もう一つ Remote execution の Smart Cell を追加し、 ASSIGN TO を memory_usage にして、今度は以下のコードを実行しましょう

Range.new(1, 10)
|> Enum.map(fn _ ->
  Process.sleep(1000)
  %{
    datetime: Time.utc_now,
    memory_usage: :erlang.memory(:total)
  }
end)

実行結果

[
  %{memory_usage: 62264192, datetime: ~T[00:40:06.003698]},
  %{memory_usage: 62297544, datetime: ~T[00:40:07.013753]},
  %{memory_usage: 62324520, datetime: ~T[00:40:08.014687]},
  %{memory_usage: 62360928, datetime: ~T[00:40:09.016141]},
  %{memory_usage: 62319392, datetime: ~T[00:40:10.016745]},
  %{memory_usage: 62337720, datetime: ~T[00:40:11.017705]},
  %{memory_usage: 62387992, datetime: ~T[00:40:12.018881]},
  %{memory_usage: 62432032, datetime: ~T[00:40:13.019670]},
  %{memory_usage: 62379944, datetime: ~T[00:40:14.020829]},
  %{memory_usage: 62422032, datetime: ~T[00:40:15.021712]}
]

メモリ使用量の推移が取得できました

これをグラフ化しましょう

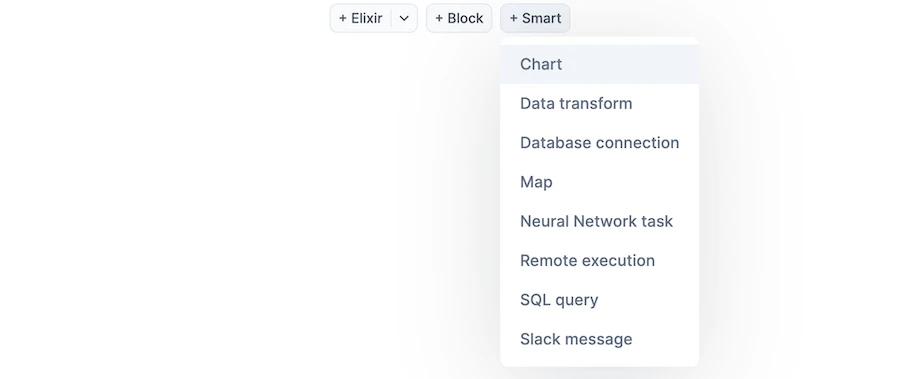

Chart の Smart Cell を追加します

スクリーンショット 2023-11-05 9.34.19.png

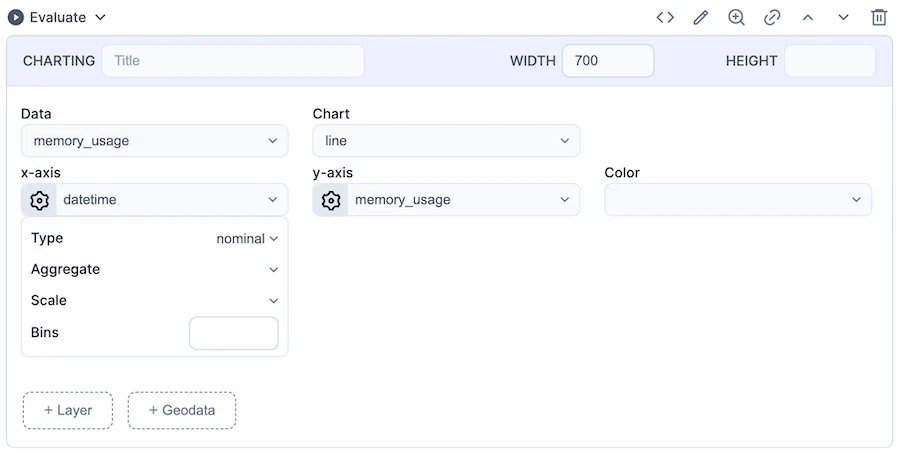

以下のように指定し、 Evaluate をクリックします

  • WIDTH: 700
  • Chart: line
  • x-axis の Type(歯車アインコンで表示): nominal

スクリーンショット 2023-11-05 9.44.09.png

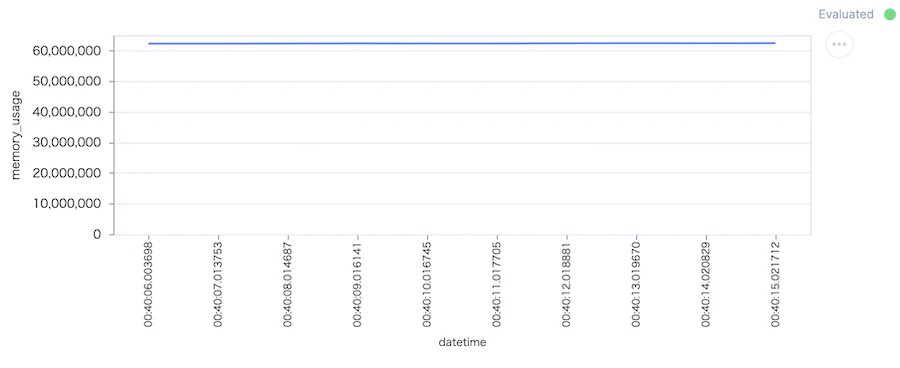

メモリ使用量がグラフ化できました

スクリーンショット 2023-11-05 9.45.12.png

Remote execution の仕組み

先ほどの Smart Cell の右上鉛筆アイコンをクリックし、セルをコード化すると以下のようになります

node = :"phoenix_sample@oec-mac-book-1903"
Node.set_cookie(node, String.to_atom(System.fetch_env!("LB_COOKIE")))

memory_usage =
  :erpc.call(node, fn ->
    Range.new(1, 10)
    |> Enum.map(fn _ ->
      Process.sleep(1000)
      %{datetime: Time.utc_now(), memory_usage: :erlang.memory(:total)}
    end)
  end)

Erlang の　erpc　モジュールによってリモート実行していることが分かります

まとめ

Attached node によるリモート接続では Kino などのモジュールを追加できないため、せっかくの Livebook の UI/UX を活かしきれませんでした

Remote execution の Smart Cell によって、リモート実行でも自由にモジュールを追加でき、高度な視覚化が実装できます
