TrunkPortでPingを通したい
前提・実現したいこと
CiscoPacketTracer上でPC-WLC間のPingをTrunkPortで通したいのですがうまくいきません。
問題点がわかる方いらっしゃればご教示ください。
発生している問題・エラーメッセージ
Accesポートでは疎通確認取れたのですが、Trunk変更したら疎通が取れなくなりました
C:\>ping 192.168.40.1
Pinging 192.168.40.1 with 32 bytes of data:
Request timed out.
Request timed out.
Request timed out.
Request timed out.
Ping statistics for 192.168.40.1:
Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),

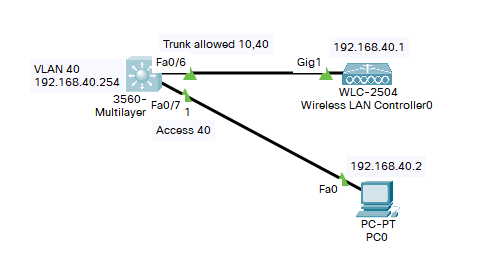

構成
L3SWConfig
設定のされていないインターフェースは省いています
Switch#show running-config
Building configuration...
Current configuration : 1473 bytes
!
version 12.2(37)SE1
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname Switch
!
spanning-tree mode pvst
!
interface FastEthernet0/6
switchport access vlan 40
switchport trunk allowed vlan 10,40
switchport trunk encapsulation dot1q
switchport mode trunk
switchport nonegotiate
!
interface FastEthernet0/7
switchport access vlan 40
switchport mode access
switchport nonegotiate
!
interface Vlan1
no ip address
shutdown
!
interface Vlan40
description Manage WLC.
mac-address 0001.6367.ab01
ip address 192.168.40.254 255.255.255.0
!
ip classless
!
ip flow-export version 9
!
!
!
!
!
!
!
!
line con 0
!
line aux 0
!
line vty 0 4
login
!
!
!
!
end
show ip interfaces brief
Switch#show interfaces trunk
Port Mode Encapsulation Status Native vlan
Fa0/6 on 802.1q trunking 1
Port Vlans allowed on trunk
Fa0/6 10,40
Port Vlans allowed and active in management domain
Fa0/6 10,40
Port Vlans in spanning tree forwarding state and not pruned
Fa0/6 10,40
show ip interfaces trunk
Switch#show interfaces trunk
Port Mode Encapsulation Status Native vlan
Fa0/6 on 802.1q trunking 1
Port Vlans allowed on trunk
Fa0/6 10,40
Port Vlans allowed and active in management domain
Fa0/6 10,40
Port Vlans in spanning tree forwarding state and not pruned
Fa0/6 10,40
試したこと
AccesPortで構成したときは疎通取れたのでIP関係の設定には問題ないと思われます。
Trunkにした現在では
Router-＞WLC もPingが通らなくなってしまっています。
ご教示よろしくお願いいたします。
