RaspberryPi4/3のCPUで爆速DeepLearning (レアデバイスもあるよ)

これは connpass - 2020/02/15(土) 第2回ディープラーニングガジェット品評会 の発表資料です。 プレゼン用に箇条書きが多いですがご容赦願います。 なお、私の全成果物は GithubQiita にフルコミットしてあります。 詳しく知りたい方はAppendixをご覧下さい。 この記事はプレゼンが終わったらその場でQiitaへ公開します。
https://deepgatget.connpass.com/event/156270/
FireShot Capture 014 - 第2回ディープラーニングガジェット品評会 - connpass - deepgatget.connpass.com.png


1. PINTO

名古屋に住んでいます。 しがないビルドジャンキーです。 ありきたりじゃないのが死ぬほど好きです。 RaspberryPi はビルド専用端末です。
FireShot Capture 013 - PINTO0309 (Katsuya Hyodo) - github.com.png


2. おことわり

  1. 撮影OK
  2. SNS共有OK
  3. アドバイスOK
  4. 飲み会のお誘い歓迎
  5. プルリク歓迎
  6. ディスりNG

3. 今回トライしたこと

  • RaspberryPi4 の CPUのみ でDeepLearning (EdgeTPU, NCS2使わない縛り)
  • 公式公開モデルのMobileNetV2-SSDLite データセット変更
    • MS-COCO (90class) -> Pascal-VOC (20class)
  • Tensorflow v2.1.0 の v1-API 対応 (セルフビルドしてインストールするだけ)
  • モデルの 8bit量子化 (Integer Quantization)
  • Tensorflow LiteのPythonAPIを 改造
  • RaspberryPi4 を Raspbian Buster 64bit 化
  • RaspberryPi4 の オーバークロック (1.5GHz->1.75GHz)

4. 公式モデル MobileNetV2-SSDLite (MS-COCO) を Pascal-VOC でリトレーニング

大したことはしません。 データセットを変更していちからトレーニングするだけです。 クラス数が 90クラス から 20クラス へ減少することにより、 RaspberryPi4 の CPUによる後処理で 5ms ほどパフォーマンスが改善しました。 手順は下記のQiita記事をご覧ください。
MobileNetV2-SSDLiteのPascal-VOCデータセットによる学習 [Docker版リメイク]
Dockerを使用してこんな感じの環境でガガガッと学習します。 ヒュ〜、無駄にカッコイイ。


5. Tensorflow Lite

  • 軽量・高速推論に最適化されたフレームワーク
  • モデルの量子化・実行
  • カスタムオペレータ対応
  • 非対応のオペレータは Flex Delegate によりTensorflow側へオフロード可能
  • モデルのプルーニング
  • EdgeTPU
  • ARM64 に最適化

5-1. 普通のTensorflow Liteのワークフロー

Tensorflow v2.x.x 以降、標準では従来資産の .pb (GraphDef) ファイルを .tflite 形式に変換できません。 でも、 Tensorflow v2.1.0 の最新のオペレーターに対応させたうえで .pb の変換も行いたいですよね。


5-2. 改造後のTensorflow Liteのワークフロー

ですので、 「そうだ、京都へ行こう。」 的なノリで、 Tensorflow v2.1.0 のワークフローを変更しました。 --config=v1 オプションを指定して Tensorflow をフルビルドするだけです。 いつもめちゃくちゃな発想ばかりしていますので、そのうちGoogleの中の人に怒られそうです。
v1-API版 Ubuntu 18.04 x86_64用 Tensorflow v2.1.0インストーラ tensorflow-2.1.0-cp36-cp36m-linux_x86_64.whl


5-3. Tensorflow v2.1.0 for v1-API のWheelインストーラフルビルド

ビルドの下準備なども含めた全手順は コチラのREADME をご覧ください。
ワークフローを変更するためのビルドコマンドだけを抜き出したものは下記です。

v1-APIを有効にしたTensorflow_v2.1.0のフルビルドコマンド
$ sudo bazel build \
--config=opt \
--config=noaws \
--config=nohdfs \
--config=nonccl \
--config=v1 \
//tensorflow/tools/pip_package:build_pip_package

5-4. モデルの量子化

公式チュートリアルによると、 "モデルサイズが4倍に削減され、CPUパフォーマンスが3〜4倍に向上します。 さらに、完全に量子化されたモデルは、整数演算特化のハードウェアアクセラレータで使用できます。" だそうです。 整数演算特化のハードウェアアクセラレータ は EdgeTPU のことですね。 爆速なのは知っています。 バナナもプルプルしちゃうほどです。
Tensorflow for Mobile/IoT - Post-training integer quantization チュートリアル
ezgif.com-resize (1).gif

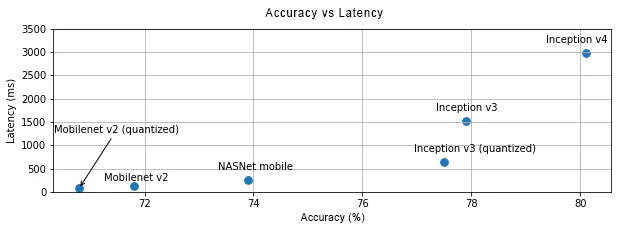

5-5. 量子化モデルの精度とレイテンシ

8bit量子化を行うことで、若干の精度劣化を伴う代わりにレイテンシは 2分の1 〜 4分の1 になります。


5-6. MobileNetV2-SSDLite の.pbファイルへのエクスポート (Post-Process有り)

Post-Process がモデルの末尾にくっついた .tflite ファイルを生成します。 Post-Process はカスタムオペレータです。

Export_model
$ python3 object_detection/export_tflite_ssd_graph.py \
    --pipeline_config_path=pipeline.config \
    --trained_checkpoint_prefix=model.ckpt-44548 \
    --output_directory=export \
    --add_postprocessing_op=True

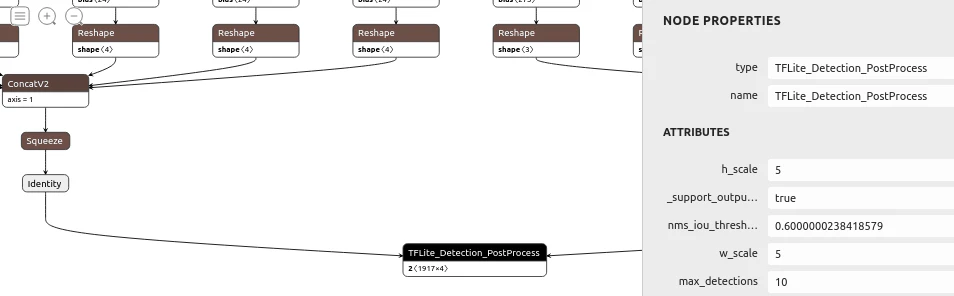

Screenshot 2020-02-11 01:14:32.png


5-7. MobileNetV2-SSDLite の .pb の8bit量子化 (Integer Quantization)

Integer_Quantization_from_.pb_file
import tensorflow as tf
import tensorflow_datasets as tfds
import numpy as np

def representative_dataset_gen():
    for data in raw_test_data.take(100):
        image = tf.image.resize(data['image'].numpy(), (300, 300))
        image = image[np.newaxis,:,:,:]
        yield [(image - 127.5) * 0.007843]

tf.compat.v1.enable_eager_execution()
raw_test_data, info = tfds.load(name="voc/2007", with_info=True, split="validation",
                                data_dir="~/TFDS", download=True)
graph_def_file="tflite_graph_with_postprocess.pb"
input_arrays=["normalized_input_image_tensor"]
output_arrays=['TFLite_Detection_PostProcess','TFLite_Detection_PostProcess:1',
               'TFLite_Detection_PostProcess:2','TFLite_Detection_PostProcess:3']
input_tensor={"normalized_input_image_tensor":[1,300,300,3]}

###################################    ↓ ココ TF v2 では本来使用できないAPI
converter = tf.lite.TFLiteConverter.from_frozen_graph(graph_def_file, input_arrays,
                                                      output_arrays,input_tensor)
converter.allow_custom_ops=True
converter.optimizations = [tf.lite.Optimize.DEFAULT]
converter.representative_dataset = representative_dataset_gen
tflite_quant_model = converter.convert()
with open('./ssdlite_mobilenet_v2_voc_300_integer_quant_with_postprocess.tflite', 'wb') as w:
    w.write(tflite_quant_model)

Screenshot 2020-02-11 01:27:44.png


6. Tensorflow Liteランタイムの改造

Tensorflow Lite の PythonAPI を改造してマルチスレッド推論に対応させます。

tensorflow/lite/python/interpreter.py
  def set_num_threads(self, i):
    return self._interpreter.SetNumThreads(i)
tensorflow/lite/python/interpreter_wrapper/interpreter_wrapper.cc
PyObject* InterpreterWrapper::SetNumThreads(int i) {
  interpreter_->SetNumThreads(i);
  Py_RETURN_NONE;
}
tensorflow/lite/python/interpreter_wrapper/interpreter_wrapper.h
  PyObject* SetNumThreads(int i);

いじょ。 簡単ですね。


7. Raspbian Buster 64bit

Tensorflow Liteの公式チュートリアルやベンチマークはAndroidスマホのものばかりです。 何故か? 64bit ARMへの最適化があるからだと思います。 てことで、Raspbianを64bit化します。 後の動画で結果は明らかです。 sakaki-さんのリポジトリのREADMEどおりに導入するだけです。


8. CPU推論 - Object Detection



レッツ推論!!



9. 深度推定+DeepLearningデバイス 〈DepthAI〉

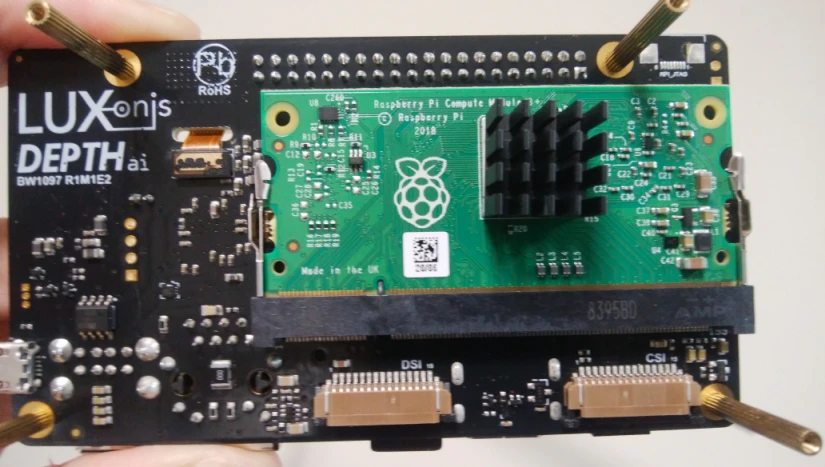

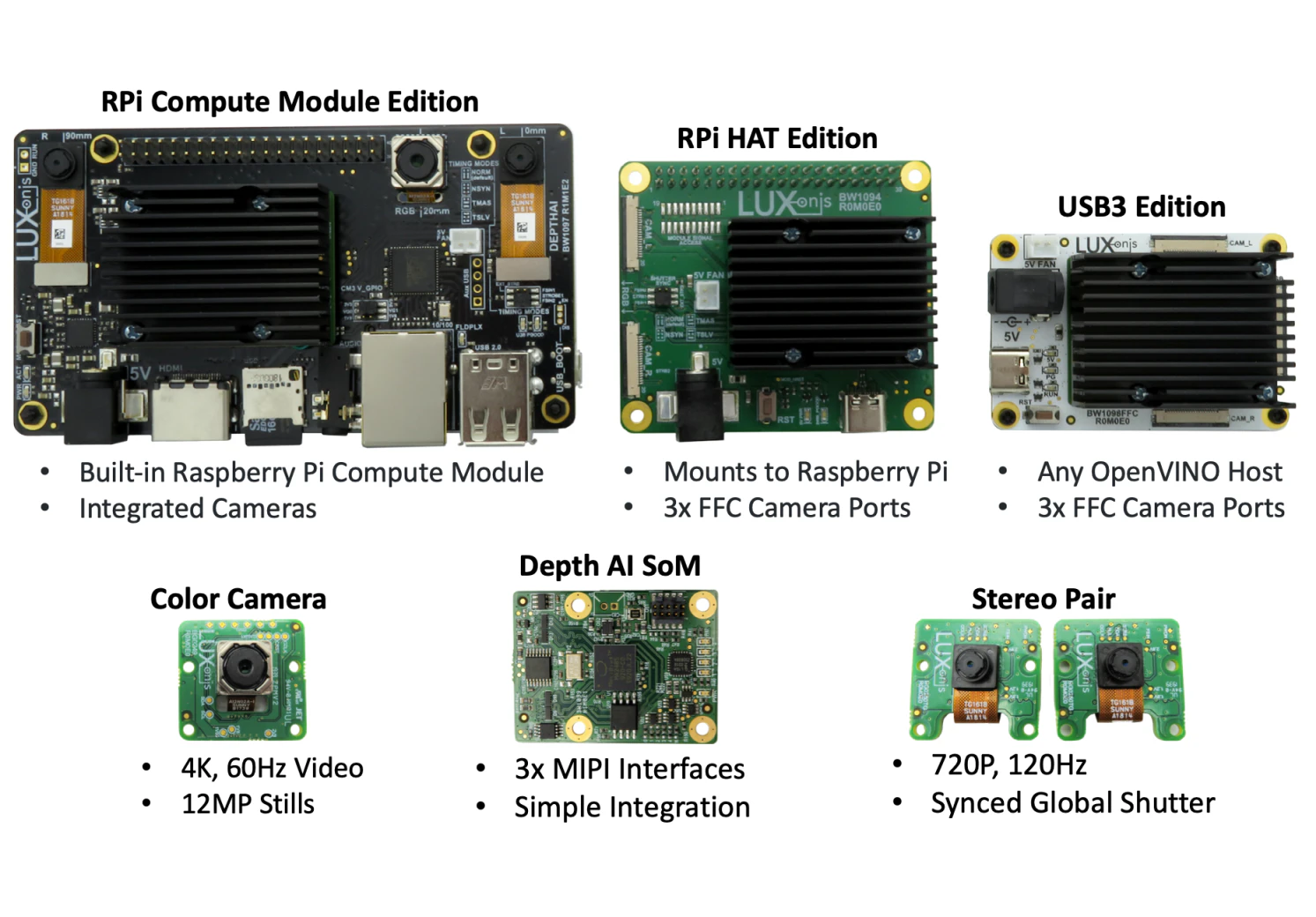

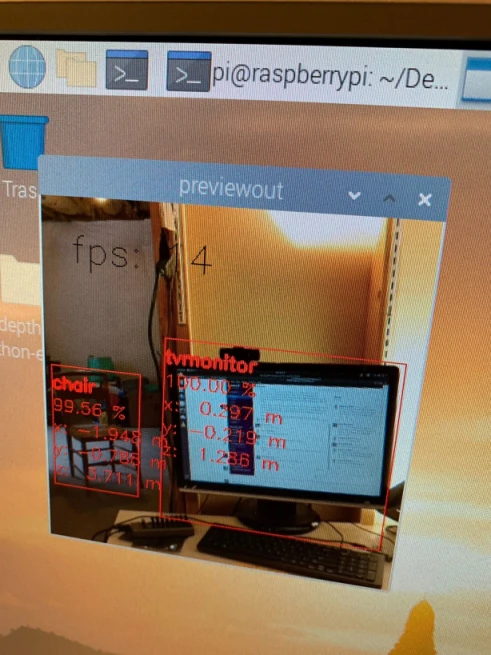

VPU MyriadX と RaspberryPi3 と ステレオカメラ を一体にしたとんでもデバイスを Luxonis の Brandonさん から試験用にご提供頂きました。 NCS2 と RaspberryPi3 がハードウェアレベルで一体になっているのと同じです。 本日は展示デモを行います。 量産化前だそうなので世界に10台しかないうちの1台です。
DepthAI https://luxonis.com/depthai
DepthAI Documentation https://docs.luxonis.com/


DSC_0184 (1).jpg





Cool !!!!


10. RaspberryPi4 + NCS2 のPINTO実装


11. 最後に

この界隈は技術の移り変わりがとても激しいです。 ですので、新しいものが出てきたら次へ次へと思考シフトしていける柔軟なフットワークが必要だと考えています。 そんな中、何故あえて数年前に提案されたモデル等を高速化するのか。 最新の技術と準最新の技術を組み合わせると意外とかつては解決が難しかった課題が解決することもあると思っているからです。 課題はコストだったのかもしれないし、パフォーマンスだったのかもしれない。 でも、シンプルで長年洗練された技術は新しい技術で少し味付けするだけで、機材調達コストが大幅に下がったうえにパフォーマンスが著しく上がって極端に優位性が高くなったり、当時はとても実業務には適応できなかったようなものでもとたんに息を吹き替えしたりする。 そういうものにロマンを感じます。 そんな時代にあっても、私は一生、生み出す側ではなく利用する側でいるに違いないわけですけれども。。。


12. Appendix

  • RaspberryPi4/3用 Tensorflow フルビルドインストーラ
  • RaspberryPi4/3 armv7l,aarch64用 PythonAPI改造済みの Tensorflow Lite Wheelインストーラ

  • Tensorflow LiteのFlex Delegate対応済みバイナリ
  • <お手製> 量子化モデルZOO

  • RaspberryPi用 Bazel
PINTO
英文の誤り、日本文の誤り、ご指摘願います。 分かりにくい部分は積極的にご質問・コメントください。 折を見て記事を修正します。 貧乏ホビープログラマ。 Intel Software Innovator Program member
