Spresenseの100ピンBtoBコネクタを拡張するボード

Last updated at Posted at 2019-03-10

Spresenseとは

Spresenseはソニーセミコンダクタソリューションズ株式会社が発売した高性能コンピュータが入った小型ボードです。ハードウェア詳細はSpresenseについてを参照してください。Sony Neural Network Consoleの学習済みモデルを動かすことができるなど、できることの幅の広いボードです。

SpresenseのBtoBコネクタとは

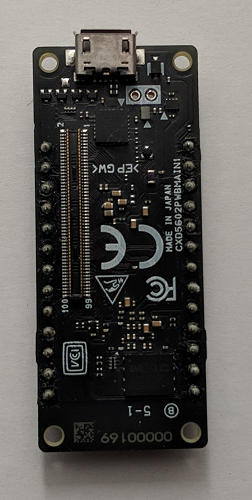

Spresenseには拡張ボードに接続するためのBtoBコネクタが実装されています。
拡張用基板と同じDF40HC(3.0)-100DS-0.4Vを用いることにより、Spresenseの全I/Fの直接アクセスできます。

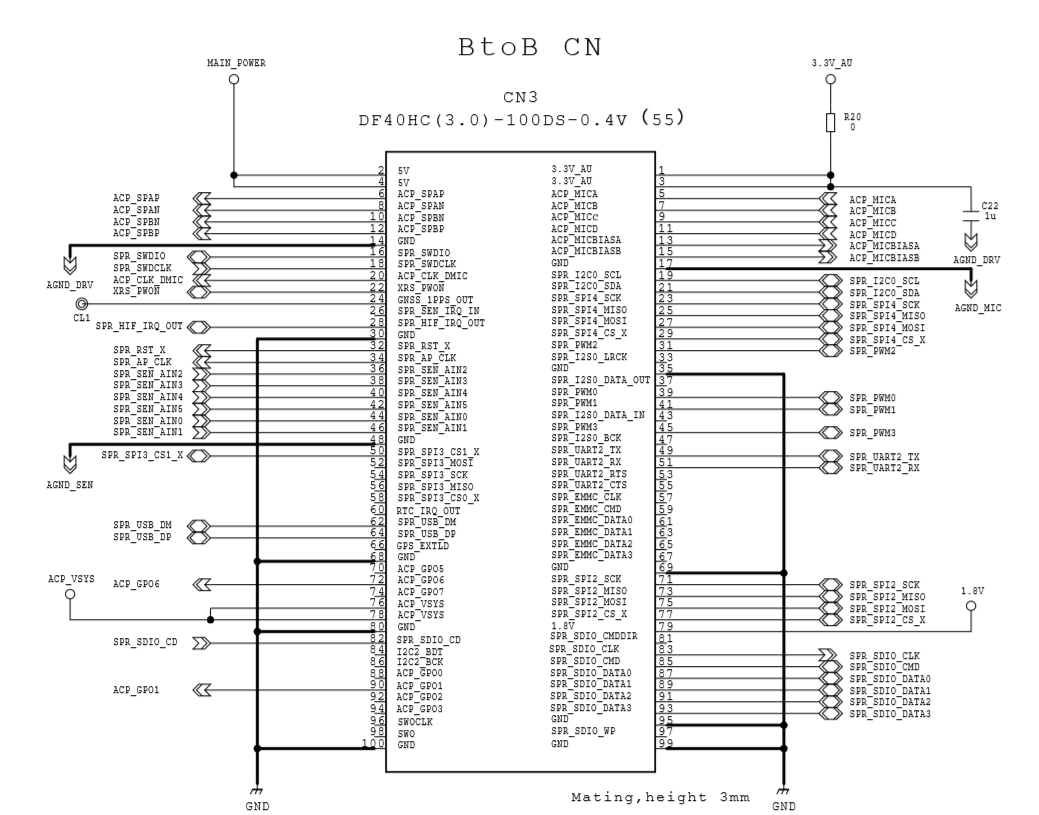

Spresense拡張ボード図から抜粋

作成した拡張用ボード

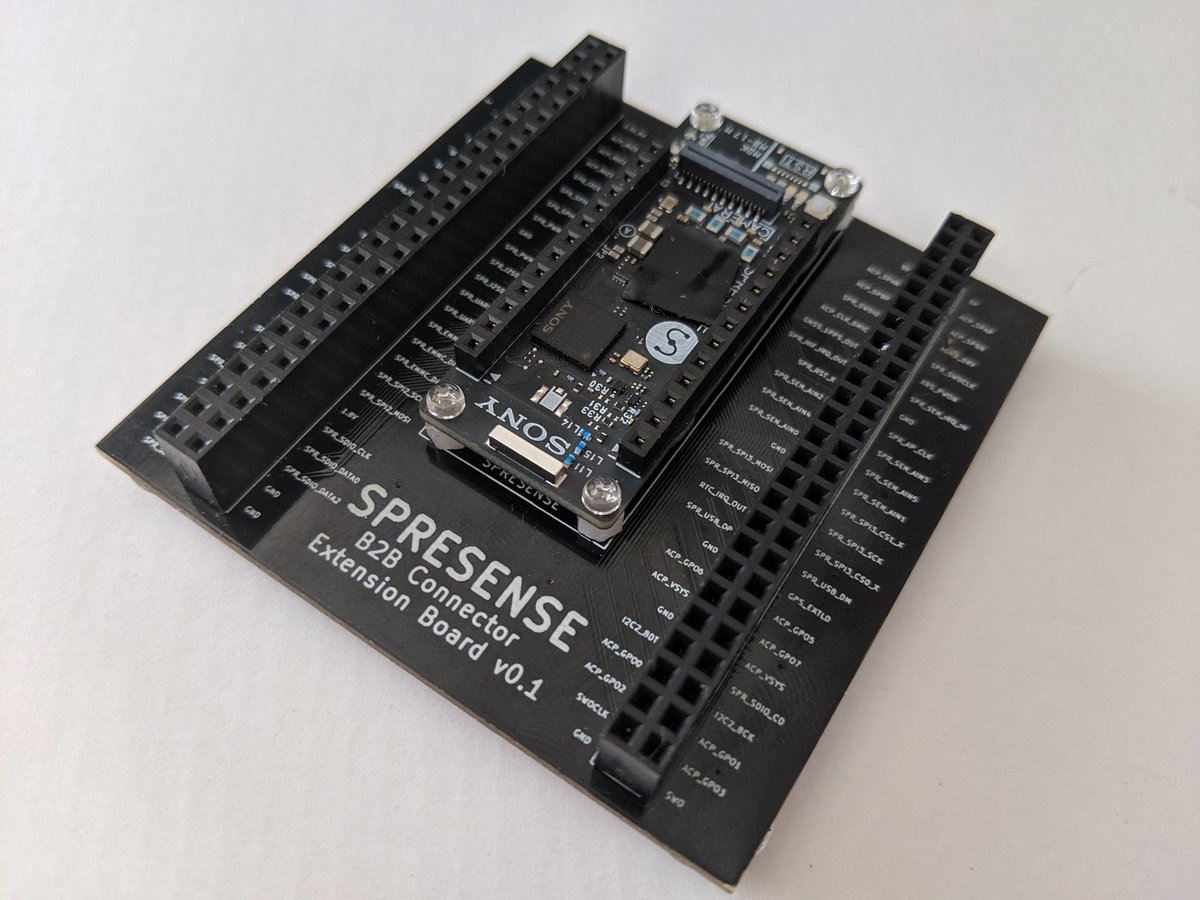

出来上がり品にSpresenseを接続した状態が下記。

下記にKICADで作ったガーバーデータをアップしておきました。
https://github.com/MypaceEngine/Spresense_B2B_Board

動作確認
