はじめに

UnrealEngineを学習するにあたってのメモを記事にまとめます。
本記事では完結せず何回か分けて記事にする予定です。

前回

今回やること

UnrealEngineの公式サイトにあるLearningの「Your First Game In Unreal Engine 5」を題材に学習していきます。

本記事では主に以下を扱います。

Landscapeで地形の作成
Grassで草を生やす

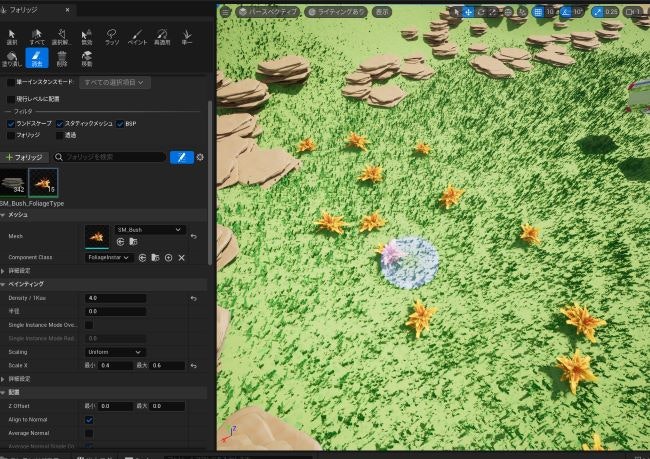

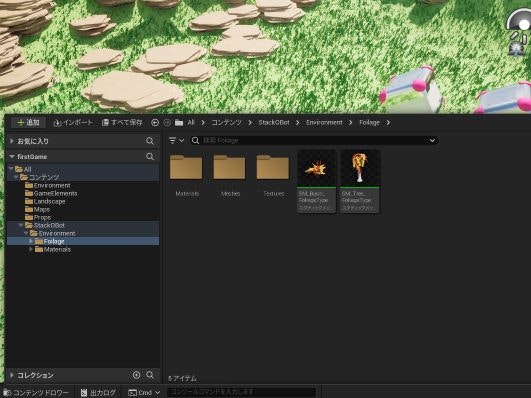

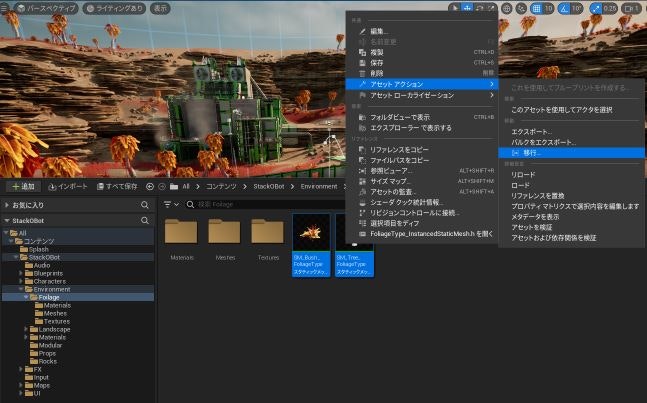

フォレッジで岩花木を付ける

[開発環境]
windows 11
UnrealEngine 5.3.2

Landscape

動画時間:12:03~

床オブジェクトを削除する
Modeのドロップダウンメニューから「ランドスケープ」を選択する

「作成」を選択する

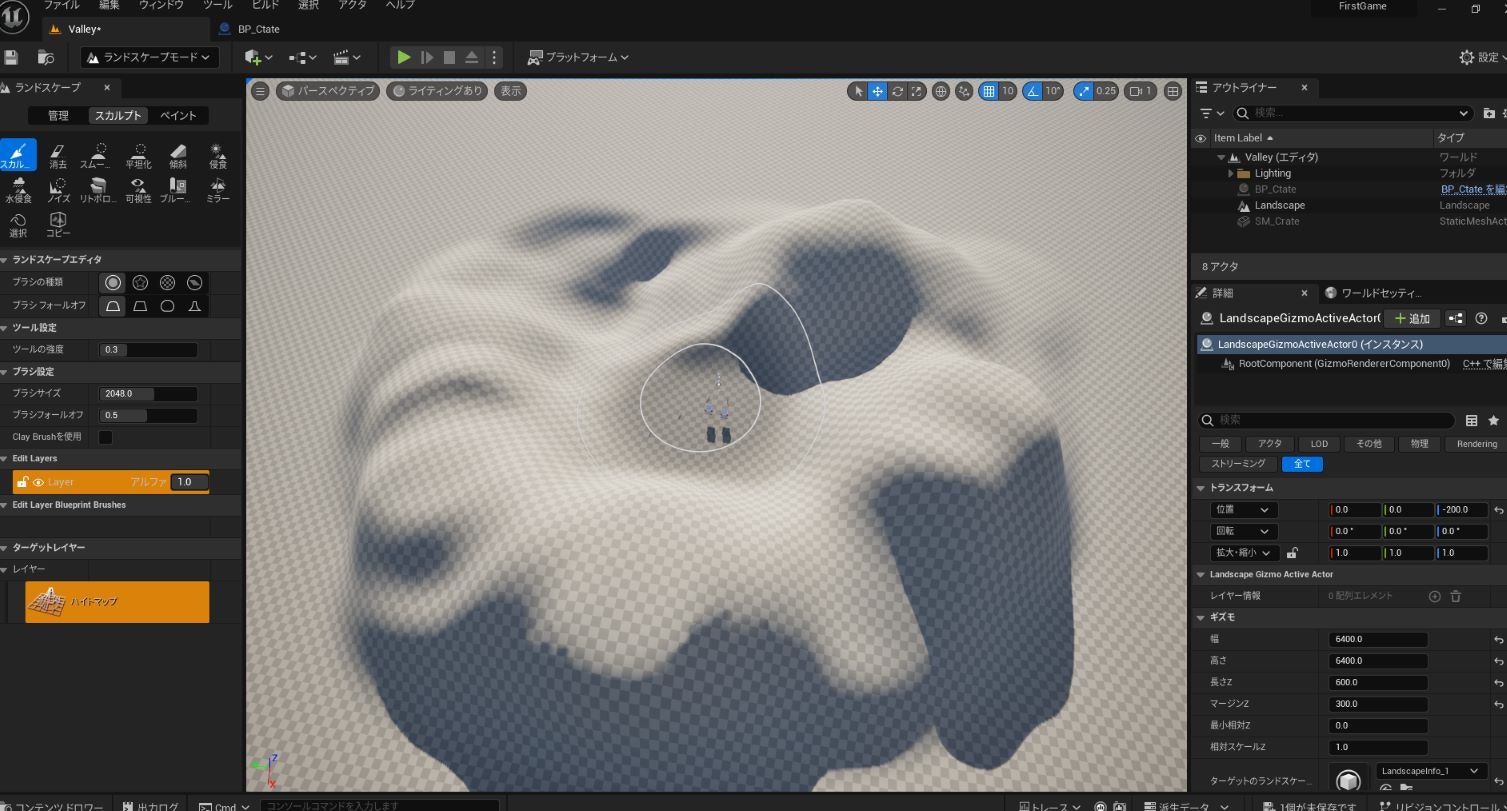

マウスの左クリックで地面に凹凸を作成する

「Shift」+「左クリック」で凹ませることが出来る

コンテンツドロワーを開く
コンテンツフォルダに「Landscape」フォルダを作成する
右クリックして「マテリアル」を選択し、名前を「M_Landscape」にする

「M_Landscape」をダブルクリックして編集エディタを開く
「詳細」の詮索欄に「rough」を入れて、「Fully Rough」をONにする

「Landscape Layer Blend」ノードを追加する
「Landscape Layer Blend」を選択する
「詳細」でレイヤーを2つ作り、それぞれ「LayerName」を「Sand」「Grass」にする
「Landscape Layer Blend(Layer Sand)」->「Base Color」に接続する
「3」+「左クリック」で「Constant3Vector」を作成する
「Constant3Vector」のカラーを「R:0.342 G:0.313 B:0.004」の黄色にする
「Constant3Vector」を追加で作成してのカラーを「R:0.342 G:0.313 B:0.004」の緑色にする
「Constant黄色」->「Landscape Layer Blend(Layer Sand)」に接続する
「Constant緑色」->「Landscape Layer Blend(Layer Grass)」に接続する
適応して変更を保存する

Valleyレベルに戻る
アウトランナーの「Landscape」を選択する
「詳細」の「ランドスケープマテリアル」を「M_Landscape」にする
「ランドスケープ」で上部のタブを「ペイント」を選択する

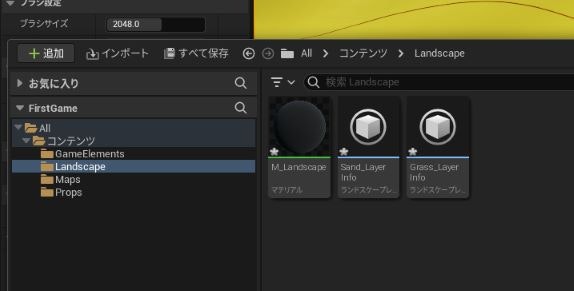

「ランドスケープ/ターゲットレイヤー/レイヤー/Sand」の「+」ボタンから「ウェイトブレンドレイヤ(法線)」から「Landscape」フォルダを選択する

「ランドスケープ/ターゲットレイヤー/レイヤー/Grass」の「+」ボタンから「ウェイトブレンドレイヤ(法線)」から「Landscape」フォルダを選択する

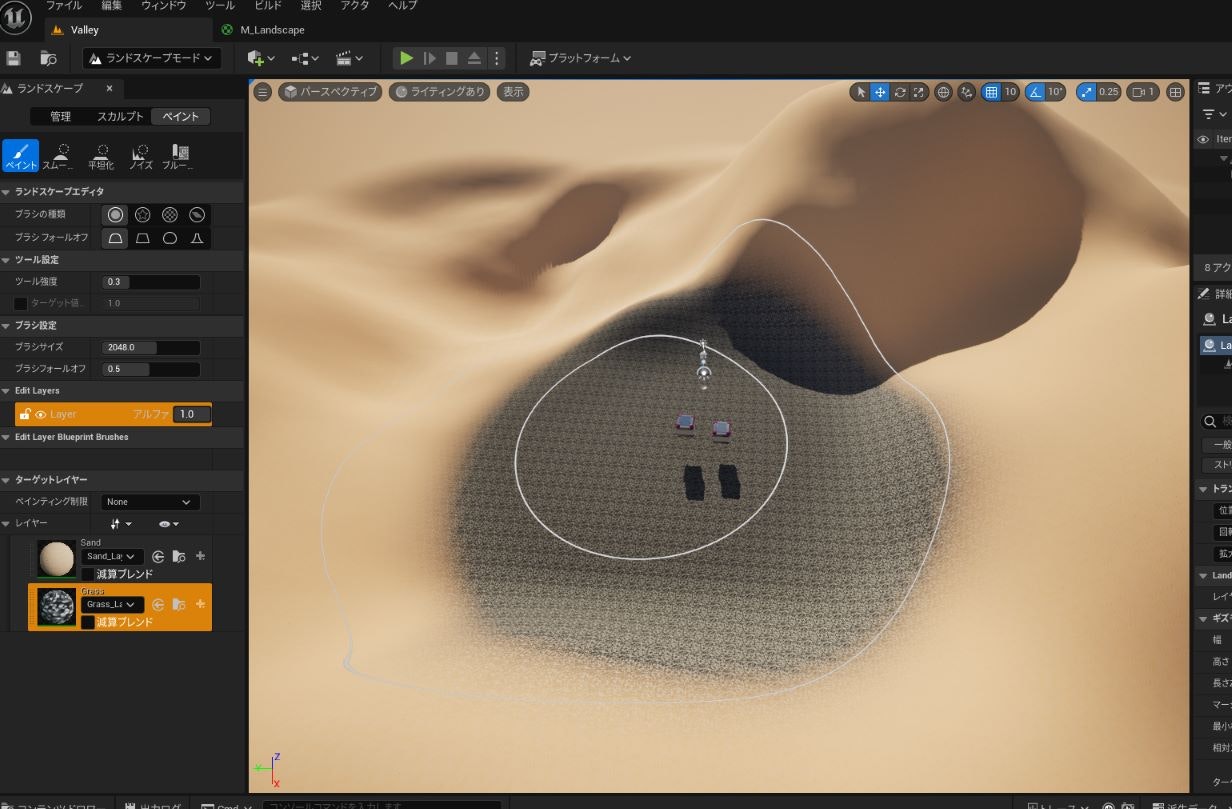

レイヤーの緑色の「Grass」を選択して、地形を塗る

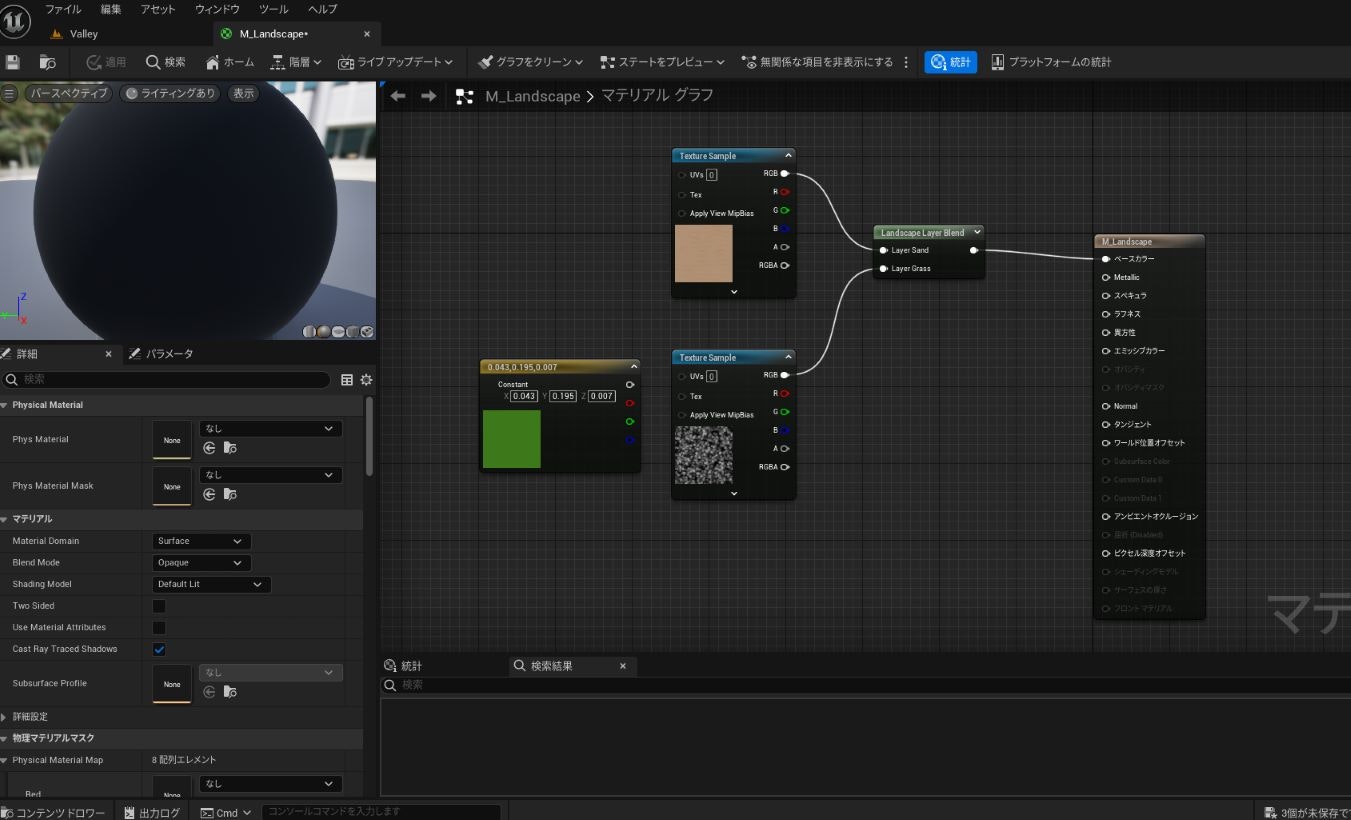

「M_Landscape」の編集エディタを開く

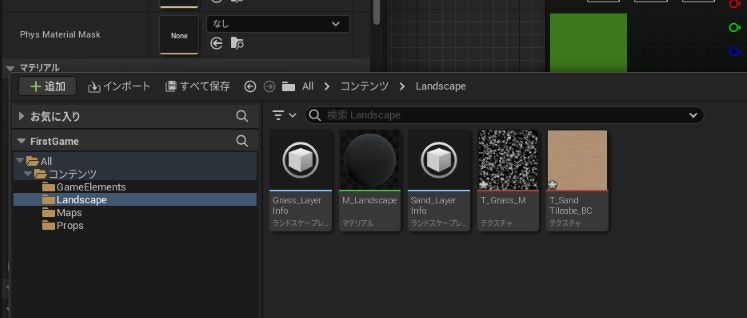

コンテンツドロワーの「Landscape」を選択し、インポートを選択する
素材フォルダの「Landscape」内の「T_Grass_M.png」「T_SandTileabe_BC.tga」をインポートする

「T_SandTileabe_BC.tga」をドラッグ&ドロップする
黄色カラーの「Constant黄色」を削除する
「T_SandTileabe_BC(RGB)」->「Landscape Layer Blend(Layer Sand)」に接続する
「T_Grass_M.png」をドラッグ&ドロップする
緑色カラーの「Constant緑色」のノードつなぎを消す(あとで使用する)
「T_Grass_M(RGB)」->「Landscape Layer Blend(Layer Grass)」に接続する
適応して保存する

Valleyレベルに戻ると、テクスチャが適応されていることが確認できる

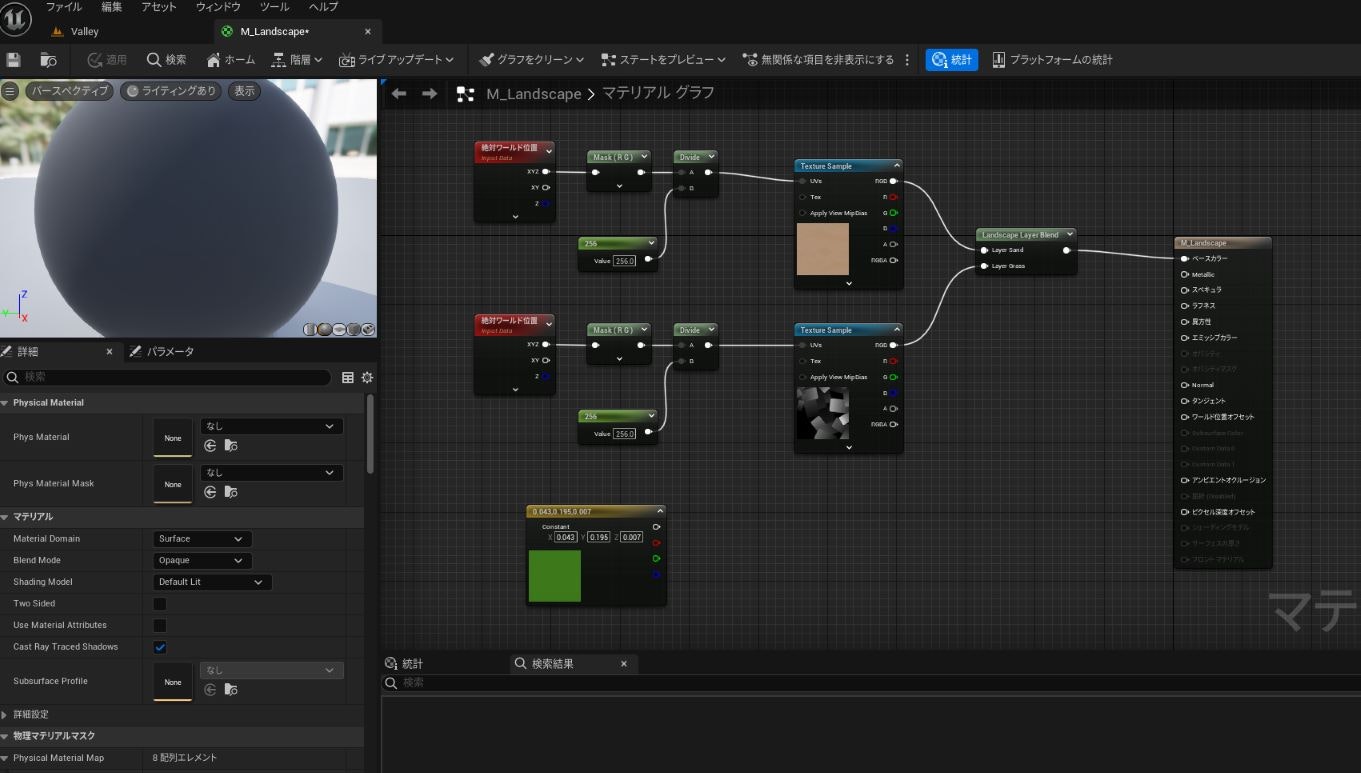

「M_Landscape」の編集エディタに戻る
「World Position」(絶対ワールド座標)ノードを追加する
「Mask」ノードを追加する
「World Position」->「Mask(RG)」に接続する
「Divide」ノードを追加する
「Mask(RG)」->「Divide(A)」に接続する
「1」+「左クリック」で浮動小数点のConstantノードを追加して、値を「256」にする
「Constant(256)」->「Divide(B)」に接続する
「Divide」->「T_SandTileabe_BC(UVs)」に接続する
「World Position」「Mask」「Divide」「Constant」のセットを複製する
複製したセットを「T_Grass_M(UVs)」に接続する

「T_SandTileabe_BC(RGB)」->「Landscape Layer Blend(Layer Sand)」の接続を切る
「Name」ノードを追加し、名前を「Sand」にする
「T_SandTileabe_BC(RGB)」->「Sand」に接続する
「Sand」ノードをさらに追加にする
「Sand」->「Landscape Layer Blend(Layer Sand)」に接続する

「T_Grass_M(RGB)」->「Landscape Layer Blend(Layer Grass)」の接続を切る
「Lerp」ノードを追加する
「T_Grass_M(RGB)」->「Lerp(Alpha)」に接続する
以前作って残した「Constant緑色」を「Lerp(B)」に接続する
「3」+「左クリック」で「Constant3Vector」を作成する
「Constant3Vector」のカラーを「R:0.115 G:0.280 B:0.077」の薄緑色にする
「Constant薄緑色」->「Lerp(A)」に接続する

「Lerp」を右クリックして「ノードのプレビューを開始」を選択すると左のプレビューが緑色のものになる

「Name」ノードを追加し、名前を「Grass」にする
「Lerp」->「Grass」に接続する
「Grass」ノードをさらに追加にする
「Grass」->「Landscape Layer Blend(Layer Grass)」に接続する
適応して保存する

Valleyレベルに戻ると、先ほどの作業が適応されていることが確認できる

ランドスケープに関するドキュメント
ランドスケープガイド

Landscape Grass

動画時間:18:20~

コンテンツドロワーを開く
コンテンツフォルダに「Environment」フォルダを作成する

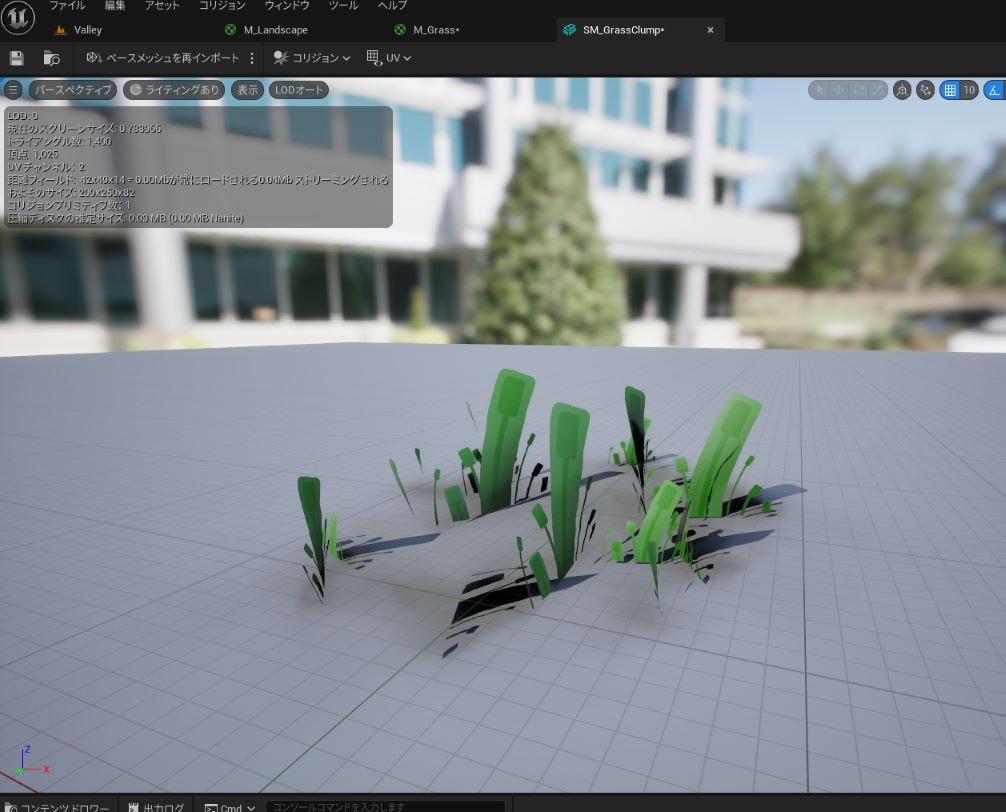

インポートして、素材フォルダの「Environment/Grass」から「SM_GrassClump.FBX」「T_GrassClump.png」を選択して、開くを選択し、設定そのままでインポートする
「M_Grass」をダブルクリックして編集エディタを開く
既存の「Param」を削除する
「T_GrassClump.png」をドラッグ&ドロップして編集画面に入れる

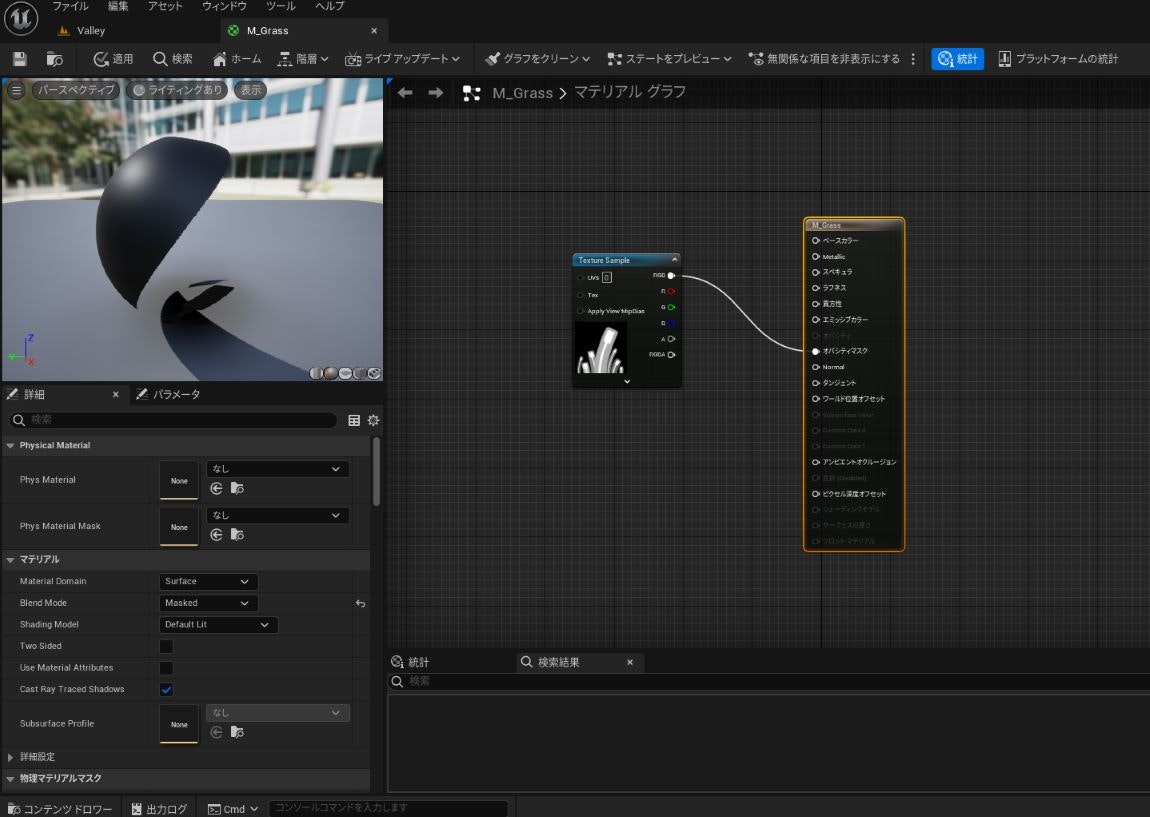

「M_Grass」ノードを選択して、「詳細/マテリアル/Blend Mode」を「Masked」に変更する
「T_GrassClump(RGB)」->「M_Grass(オパシティマスク)」に接続する
適応した保存する

「M_Landscape」の編集エディタを開く
「Lerp」「Constant緑色」「Constant薄緑色」のセットをコピーとて、「M_Grass」の編集エディタに張り付ける
「T_GrassClump(RGB)」->「Lerp(Alpha)」に接続する
「Lerp」->「M_Grass(ベースカラー)」に接続する
適応して保存する

「M_Landscape」の編集エディタを開く
「LandscapeGrassOutput」ノードを追加する
コンテンツドロワーの「Environment」フォルダを開く
右クリックして「フォリッジ/ランドスケープグラスタイプ」を選択し、名前を「F_LandscapeGrass」にする

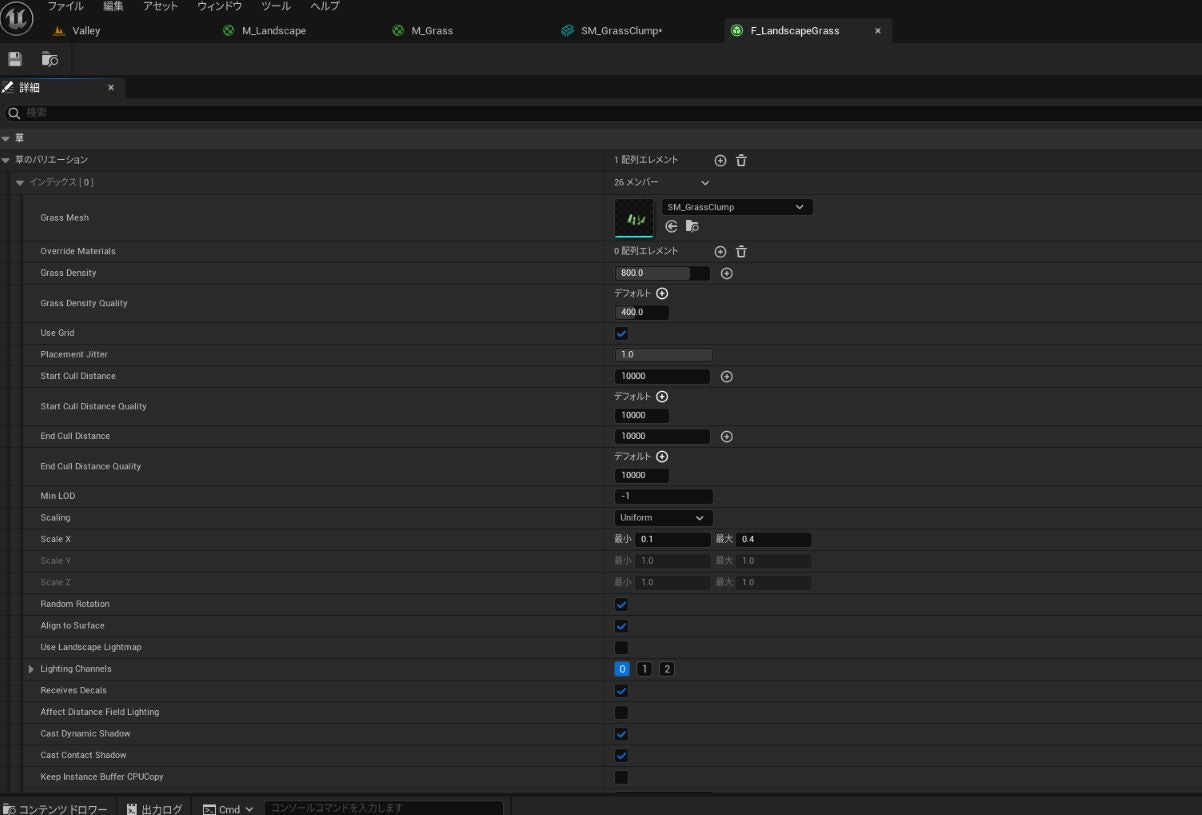

「F_LandscapeGrass」をダブルクリックして、編集エディタを開く
「草/草のバリエーション」の「+」を押す
「Grass Mesh」を「SM_GrassClump」に変更する
「Grass Density」を「800」に変更する
「Scale X」のMinを「0.1」、Maxを「0.4」に変更する
アセットの保存をする

「M_Landscape」の編集エディタに戻る
「LandscapeGrassOutput」ノードを選択する
「詳細/草のタイプ/インデックス0[]/Grass Type」を「F_LandscapeGrass」に変更する

「LandscapeLayerSample」ノードを追加し、名前を「Grass」にする
「Grass」->「LandscapeGrassOutput」に接続する
適応して保存する

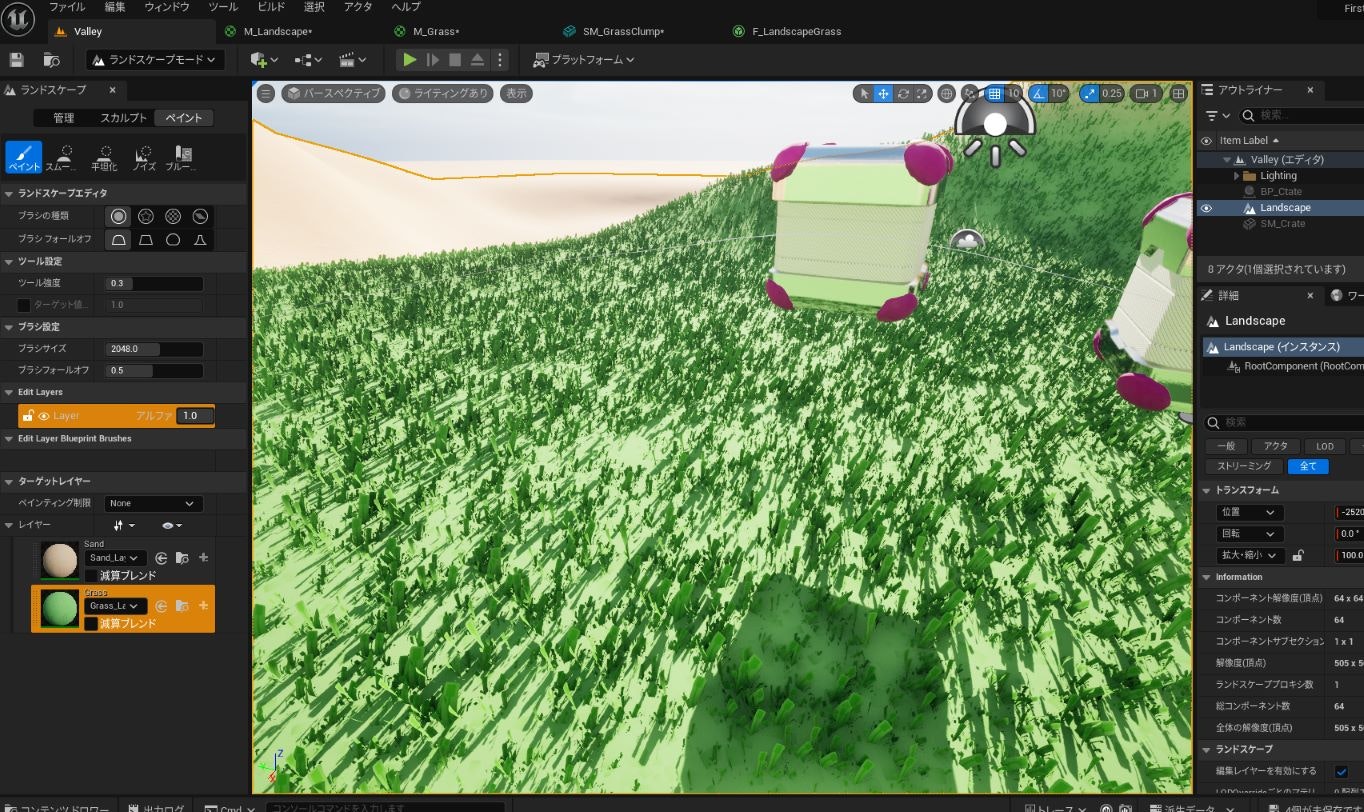

Valleyレベルに戻ると、草が生えてるのを確認できる

Rocks

動画時間:20:38~

素材の追加

コンテンツドロワーを開く
「Environment」フォルダに素材「Environment\Rock\RockFlat_01」をインポートする
インポート設定で、「Build Nanite」にチェックを入れて、インポートを行う

「M_Rock」をダブルクリックしてマテリアルエディタを開く
テクスチャ「T_RockTileable_BC.TGA」をインポートして、マテリアルエディタにドロップして入れる
「T_RockTileable_BCテクスチャ」->「BaseColor」に接続する
「WorldPosition」(絶対座標)ノードを追加する
「ComponentMask」ノードを追加する
「WorldPosition」->「ComponentMask」に接続する
「Divide」ノードを追加
「ComponentMask」->「Divide」に接続する
「Value」を追加し、valueを1024に設定する
「Value」->「Divide」に接続
「ComponentMask」の設定を「RG」->「GB」にする

「VertexNormalWS」ノードを追加する
「ComponentMask」ノードを追加する
「VertexNormalWS」->「ComponentMask」に接続する
「ComponentMask」を選択して、設定を「RG」->「B」にする
「Lerp」ノードを追加する
「ComponentMask」->「Lerp(Alpha)」に接続する
「T_RockTileable_BCテクスチャ」->「Lerp(A)」に接続する
「Lerp」->「BaseColor」に接続する
Landscapeフォルダにある「T_SandTileabe_BC」テクスチャをドラッグ&ドロップで入れる
「T_SandTileabe_BCテクスチャ」->「Lerp(B)」に接続する
以前作成した「M_Landscape」マテリアルを開く
以前作成した「T_SandTileabe_BCテクスチャ」に入力として接続している「WorldPosition」「Mask」「Divide」「256」のセットをコピーする
コピーしたものを、「M_Rock」マテリアルに貼り付けて、「T_SandTileabe_BCテクスチャ」の入力に接続する
